gpu sample

功能概述

本文的gpu sample简单展示了：

1. OpenGL ES的渲染功能，几何shader，细分shader，计算shader

2. EGL，GBM，DRM之间的通路

3. Vulkan的简单demo

4. OpenCL的计算和图片处理功能

   本文sample的主要目的是展示J6X gpu能够正常运行，仅供参考。
   本文sample的代码参考了“learnopengl（尽管OpenGL ES相比于OpenGL具有一些限制和特定之处，但它们共享许多基本的概念和流程）”和“ARM vulkan-sdk”，如果您对入门GPU有兴趣，强烈推荐“learnopengl”，以下是链接：

   1. `learnopengl <https://learnopengl.com>`_

   2. `ARM vulkan-sdk <https://github.com/ARM-software/vulkan-sdk>`_

软件架构说明

本文的sample基于gpu的libgbm api，libEGL api，liblibGLESv2 api（支持GLES2，GLES3.2），libvulkan api（支持Vulkan1.3），libOpenCL api（支持OpenCL3.0）实现。

代码位置与目录结构

代码路径

1. 代码位置：{sdk_dir}/test/samples/platform_samples/source/S83_Sample/S83E04_Module/gpu_sample

   2. 目录结构：

      .
      ├── build.sh
      ├── CMakeLists.txt
      ├── Kconfig
      ├── pkgconfig
      └── src
      ├── common
      ├── gles
      │ ├── camera_calibration_4v_with_stitch
      │ ├── camera_calibration_single_picture
      │ ├── common
      │ ├── compute_shader_sample
      │ ├── geometry_shader_sample
      │ ├── multi_thread_stitch
      │ ├── multi_thread_stitch_4v_3m_instanced_draw
      │ ├── multi_thread_stitch_4v_3m_single_sampler
      │ └── tessellation_shader_sample
      ├── opencl
      │ ├── fma_calculation
      │ └── image_grayscale_process
      ├── vulkan
      │ ├── common
      │ ├── Sample.cmake
      │ └── vk_multi_thread_stitch
      └── wayland_protocols_out
      Kconfig用于控制该demo是否加入整体编译；
      ild.sh会控制sample的编译流程，指定cmake的编译参数，输出编译产物；
      akeLists.txt定义项目的构建规则和配置信息;
      c目录中包含所有的sample代码;
      yland_protocols_out中包含解析wayland protocol得到的输出文件。

API流程说明

OpenGL ES sample的EGL api调用相对固定，GLES api的调用流程相对灵活。下面的流程图中省略了GLES的api调用流程，相对详细地展示了EGL api的调用流程：

Vulkan sample中的api调用数量很多，但其中有一些相对固定的调用。下面的流程图中抽取了部分相对固定的api调用，简要展示了Vulkan api的调用流程：

OpenCL sample中的api调用相对简单。下面的流程图中抽取了相对固定的api调用，简要展示了OpenCL api的调用流程：

编译

编译环境

编译说明

编译命令

运行

支持平台

Matrix 6E/M

硬件环境搭建

NA

运行参数说明

运行结果说明

OpenGL ES sample

1. 以下是OpenGL ES的多线程拼接sample

   oot@hobot:~# /app/sample/S83_Sample/S83E04_Module/gpu_sample/gles/multi_thread_stitch/multi_thread_stitch --dump_image=1
   umpfile(dump_out_raw_image_nv12_1920x1080*.yuv) successed

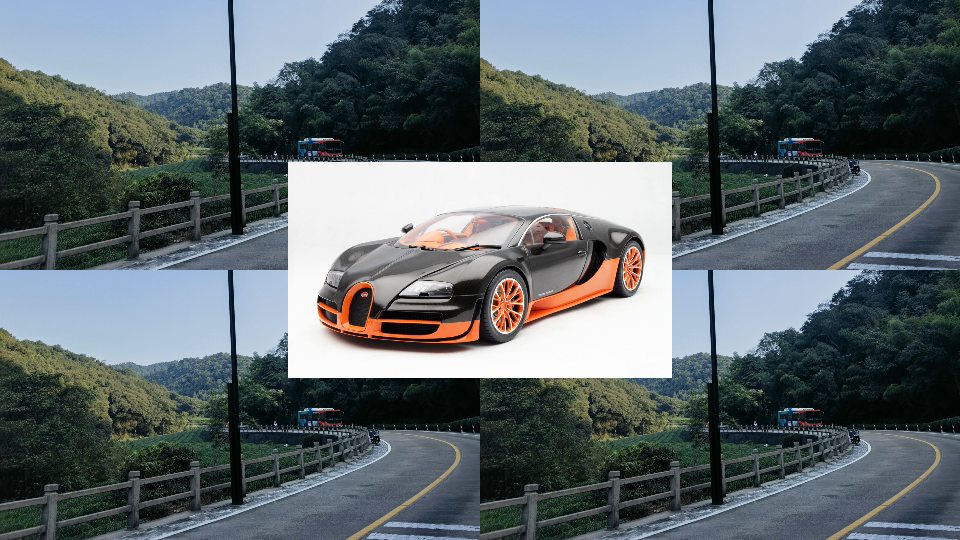

运行结束之后会看到当前文件夹中有一张yuv图片，格式为nv12 1080p，可以通过看图软件查看，该图片实际上是由四张图片拼接而成。下图仅为示例，实际情况请结合输入图片进行确认：

2. 以下是OpenGL ES的细分shader sample

   oot@hobot:~# /app/sample/S83_Sample/S83E04_Module/gpu_sample/gles/tessellation_shader_sample/tessellation_shader_sample --dump_image=1
   umpfile(dump_out_raw_image_nv12_1920x1080*.yuv) successed

运行结束之后会看到当前文件夹中有一张yuv图片，格式为nv12 1080p，可以通过看图软件查看，该图片是由gpu计算并绘制得到的一条贝塞尔曲线。下图仅为示例，实际情况请结合输入图片进行确认：

3. 以下是OpenGL ES的几何shader sample

   oot@hobot:~# /app/sample/S83_Sample/S83E04_Module/gpu_sample/gles/geometry_shader_sample/geometry_shader_sample --dump_image=1
   umpfile(dump_out_raw_image_nv12_1920x1080*.yuv) successed

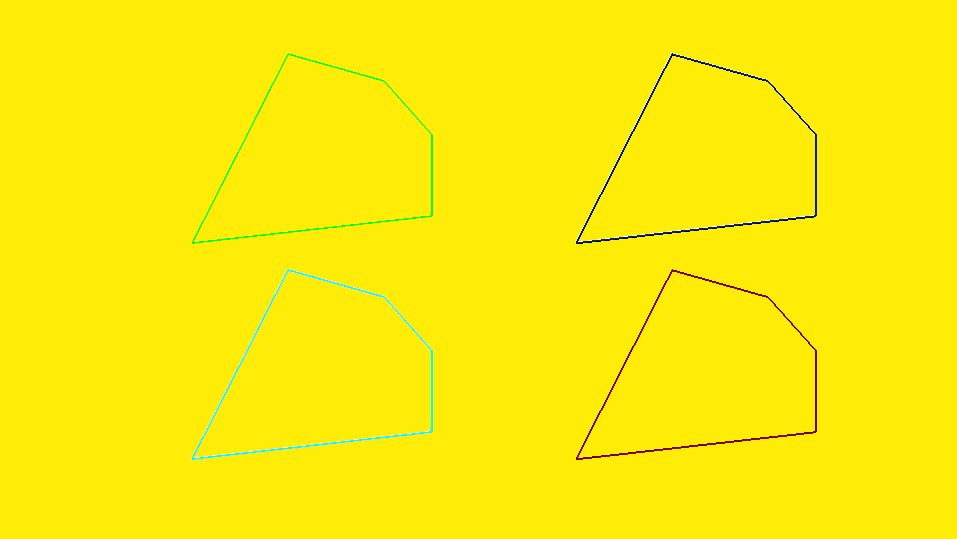

运行结束之后会看到当前文件夹中有一张yuv图片，格式为nv12 1080p，可以通过看图软件查看，该图片是由gpu计算并绘制得到的4个多边形。下图仅为示例，实际情况请结合输入图片进行确认：

4. 以下是OpenGL ES计算管线的sample

   oot@hobot:~# /app/sample/S83_Sample/S83E04_Module/gpu_sample/gles/compute_shader_sample/compute_shader_sample --dump_image=1
   umpfile(dump_out_raw_image_nv12_1920x1080*.yuv) successed

运行结束之后会看到当前文件夹中有一张yuv图片，格式为nv12 1080p，可以通过看图软件查看，该图片中间的彩色纹理由gpu的计算管线计算得到。下图仅为示例，实际情况请结合输入图片进行确认：

5. 以下是OpenGL ES畸变矫正Sample

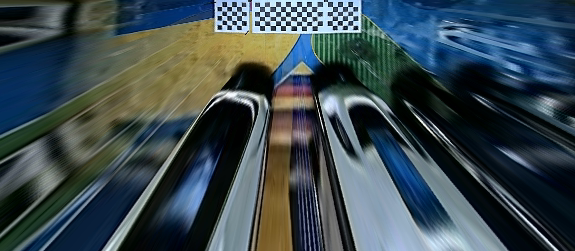

运行结束之后会看到当前文件夹中有一张yuv图片，格式为nv12 576x252，可以通过看图软件查看。下图仅为示例，实际情况请结合输入图片进行确认：

运行结束之后会看到当前文件夹中有一张yuv图片，格式为nv12 1920x1080，可以通过看图软件查看。下图仅为示例，实际情况请结合输入图片进行确认：

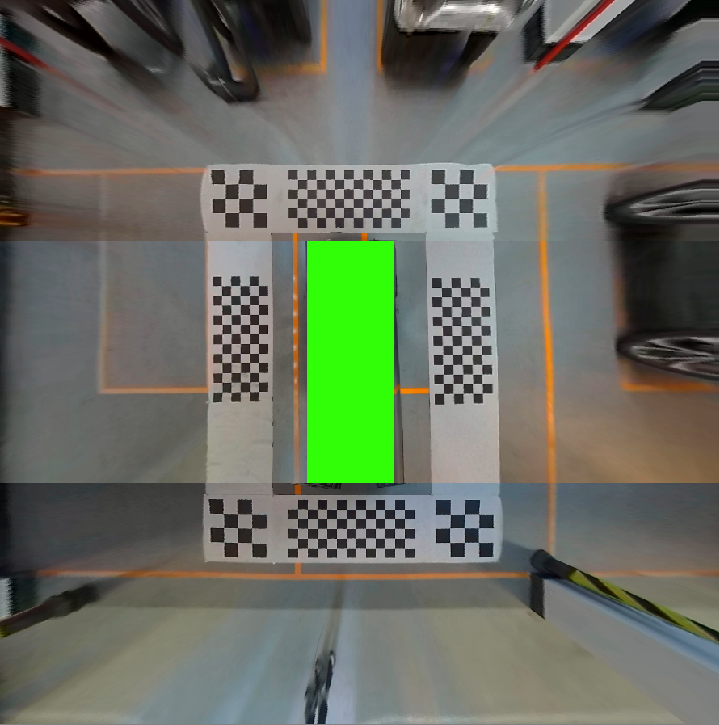

运行结束之后会看到当前文件夹中有一张yuv图片，格式为nv12 896x896，可以通过看图软件查看。下图仅为示例，实际情况请结合输入图片进行确认：

6. 以下是OpenGL ES畸变矫正后输出到Codec进行编码并进一步输出h264文件的Sample

   -benchmark=10 意味着该Sample会运行10秒
   -max_fps=-1 意味着不限制帧率
   -dump_image=3 意味着GPU的输出会送给Codec进行编码并存为文件保存在当前路径中
   oot@hobot:~# /app/sample/S83_Sample/S83E04_Module/gpu_sample/gles/camera_calibration_4v_with_stitch/camera_calibration_4v_with_stitch --win_width=896 --win_height=896 --max_fps=-1 --benchmark=10 --dump_image=3
   .....
   ump gpu_sample_codec_output_896x896.h264 success
   PU(%) : 18.460000
   PS : 191.100000
   otal frames : 1911.000000

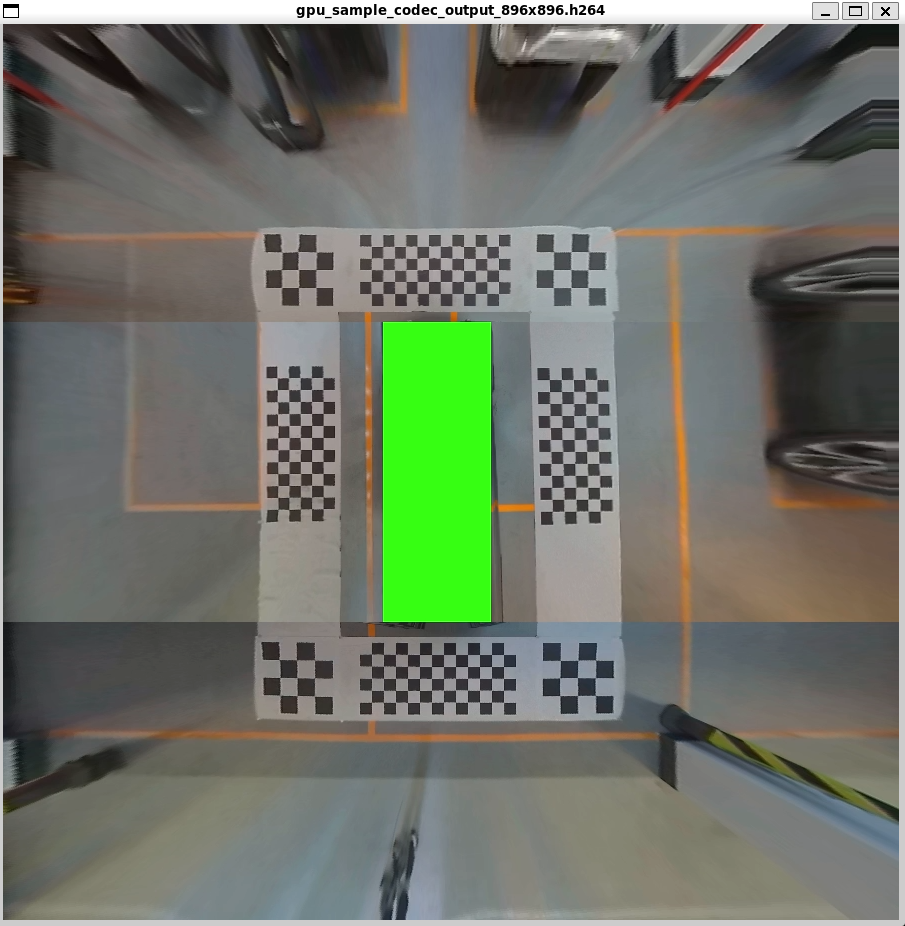

运行结束之后会看到当前文件夹中有一个名为gpu_sample_codec_output_896x896.h264的文件，可以通过ffplay进行查看。下图仅为示例，实际情况请结合输入图片进行确认：

7. 以下是OpenGL ES 两个线程，一个线程进行3v的拼接并输出到idu0，另一个线程进行8v的拼接并输出到idu1的Sample

   -winsys_type=3 意味着图片会通过drm输出
   -benchmark=10 意味着该Sample会运行10秒
   oot@hobot:~# /app/sample/S83_Sample/S83E04_Module/gpu_sample/gles/stitch_3v_8v_0_1_idu/stitch_3v_8v_0_1_idu --winsys_type=3 --benchmark=10
   .....
   PU(%) : 106.239999
   PS : 59.800000
   otal frames : 598.000000

运行结束之后会看到当前文件夹中有多个图片文件，格式为nv12 1920x1080，输出结果有3v和8v两种，可以通过看图软件查看。下图仅为示例，实际情况请结合输入图片进行确认：

Vulkan sample

1. 以下是Vulkan的多线程拼接sample

运行结束之后会看到当前文件夹中有一张格式为raw rgba8888 1080p的图片，可以通过看图软件查看，该sample的效果和OpenGL ES的多线程拼接sample一样，此处不再展示。

OpenCL sample

1. 以下是OpenCL的图片灰度处理sample

   oot@hobot:~# /app/sample/S83_Sample/S83E04_Module/gpu_sample/opencl/image_grayscale_process/image_grayscale_process --dump_image=1
   umpfile(/app/sample/S83_Sample/S83E04_Module/gpu_sample/opencl/image_grayscale_process/dump_out_res_image_rgba8888_3840x2160.rgba) successed
   umpfile(/app/sample/S83_Sample/S83E04_Module/gpu_sample/opencl/image_grayscale_process/dump_out_ref_image_rgba8888_3840x2160.rgba) successed
   hread(pid) 1321634 info :
   PU(%) : 31.200001

运行结束之后会看到当前文件夹中有两张格式为raw rgba8888 4k的图片，一张是由cpu生成的参考图片，另一张是由gpu生成的图片。处理前和处理后的图片如下所示：

可以看到，任务下发线程的cpu占用率约为5%，输出的图片帧率约为98fps，总共输出了986帧数据。

2. 以下是OpenCL的fma计算sample

   oot@hobot:~# /app/sample/S83_Sample/S83E04_Module/gpu_sample/opencl/fma_calculation/fma_calculation
   xecution times : 1.000000
   verage FLOPS (GFLOPS) : 95.654274
   umber of Compute Units : 2.000000
   PU Time elapsed (ms) : 856.417561
   PP Time elapsed (ms) : 856.678666
   PU Time / APP Time (%) : 99.969521

可以看到，fma运算的任务总共在gpu端运行了1次，由此得到的gpu算力为95gflops，gpu的计算单元有两个，该任务在gpu端执行了约856.417561ms，整个sample的运行时间约为856.678666ms，gpu运算时间占sample运行时间的99.969521%。

3. 以下是OpenCL的畸变矫正sample

   -cl_sample_image_in_height 表示输入图片的高
   -cl_sample_image_in_width 表示输入图片的宽
   -cl_sample_remap_height 表示remap表对应的图片高
   -cl_sample_remap_width 表示remap表对应的图片宽
   -cl_sample_image_in 表示输入图片路径
   -cl_sample_remap_data_path 表示remap表的输入路径
   -dump_image=1 表示结果会以文件的形式dump出来
   oot@hobot:~# /app/sample/S83_Sample/S83E04_Module/gpu_sample/opencl/distortion_correction/distortion_correction --dump_image=1
   -cl_sample_image_in_height=720
   -cl_sample_image_in_width=1280
   -cl_sample_remap_height=720
   -cl_sample_remap_width=1280
   -cl_sample_image_in=/app/sample/S83_Sample/S83E04_Module/gpu_sample/res/gpu_gdc_res/720p_fisheye_0.yuv
   -cl_sample_remap_data_path=/app/sample/S83_Sample/S83E04_Module/gpu_sample/res/gpu_gdc_res/camera_0_gdc_config_3.1.txt
   umpfile(distortion_correction_dump_out_1_1280x720.yuv) successed

运行结束之后当前文件夹中会生成一张yuv图片，格式为nv12 1280x720，可以通过看图软件查看。下图仅为示例，实际情况请结合输入图片进行确认：

以上是1080p分辨率畸变矫正的运行示例，运行期间的cpu占用率约为3%，平均帧率约为292fps，总共进行了5840帧畸变矫正任务。

以上是4k分辨率畸变矫正的运行示例，运行期间的cpu占用率约为2%，平均帧率约为74fps，总共进行了1482帧畸变矫正任务。
