DDR带宽（Double Data Rate Bandwidth）是指DDR内存在一秒内可以传输的数据量，通常以 GB/s（Gigabytes per second） 为单位。它是衡量内存系统性能的重要指标，直接影响系统的数据吞吐能力。

1. 如何计算DDR带宽

计算DDR理论带宽的公式为：

其中，位宽 (bit width)指的是内存总线的位宽，例如64位、128位、16bit、32bit等，bit意为"位"或"比特"。

主频指的是DDR内存的实际主频，而不是DDR内存的倍频频率。因此，在计算理论带宽时，需要将DDR主频和位宽相乘即可。例如，以2400MHz主频，64bit位宽为例，计算公式为：

这里的Mbit/s指的是兆比特每秒，MB/s指的是兆字节每秒，GB/s指的是千兆字节每秒。

需要注意的是，这里的理论带宽是指DDR内存的最大传输速率，实际带宽会受到多种因素的影响，例如内存控制器效率、内存延迟等。

2. DDR data rate和DDR主频

DDR data rate和DDR主频是一个意思吗？

DDR data rate和DDR主频不是一个意思。DDR data rate指的是内存传输数据的速率，单位通常为Mbps。

DDR主频指的是内存控制器的时钟频率，单位是MHz。

两者之间的关系是DDR data rate = DDR主频 * 2，例如DDR4-3200内存的DDR data rate为3200Mbps，而DDR主频为1600MHz。

这个“2”哪来的？接着往下看。

3. Mbps和Mhz

Mbps和Mhz是一个意思吗？

Mbps和MHz不是一个意思。Mbps指的是数据传输速率，即每秒传输的数据量，单位为兆比特每秒。而MHz指的是时钟频率，即每秒钟的时钟周期数，单位为兆赫兹。

在DDR内存中，数据传输是在时钟周期的上升沿和下降沿都进行一次采样，因此DDR data rate是DDR主频的两倍。

4. 带宽计算示例

bit width，2x32bit，max data rate 8567Mbps

问DDR带宽是多少？

5. J6上实测带宽占用情况

带宽占用可以拆分为三类来源：VIO 视频通路带宽占用、BPU 算法模型带宽占用、CPU 应用程序带宽占用，地平线提供的带宽监测工具hrut_ddr或hrt_ucp_monitor支持以一定的频率抓取DDR实时的数据，通过对数据进行统计分析得到整体带宽的平均占用和峰值占用，以及各个模块的带宽占用。下面我们来看一下hrt_ucp_monitor监控带宽的用法示例。

hrt_ucp_monitor 是一个监控硬件 IP 占用率和内存信息的工具。支持的内存信息包括DDR读写带宽，ION内存，进程内存。考虑到本文的主题，我们只关注DDR读写带宽的情况。

工具准备：将工具链OpenExplorer开发包中hrt_ucp_monitor传到开发板上即可。

运行hrt_ucp_monitor时，如果不指定参数，则使用默认参数运行。默认开启所有硬件IP监控，以交互模式运行， BPU 和 DSP 每秒采样 500 次，硬件 IP 占用率每 1000ms 刷新一次。如果想要修改，可以参考工具链的用户手册，或运行 hrt_ucp_monitor -h 获取工具的使用详情。

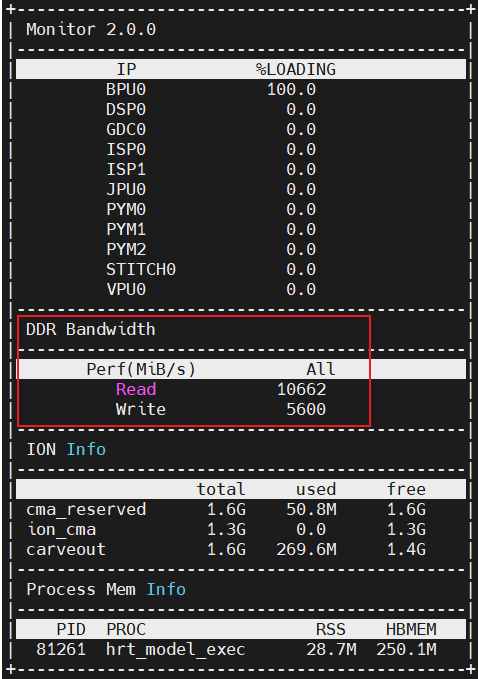

在A终端运行程序，在B终端运行命令：hrt_ucp_monitor，即可看到对应的监控信息：
