display server sample

功能概述

本文的demo为基于Wayland协议的Weston服务，使用DRM后端和Open GLES渲染后端进行图像合成和显示，此处主要介绍sample的使用方法。

软件架构说明

本文中Weston服务为开源的Weston 11.0.93版本，基于Wayland协议实现，通过libdrm实现显示控制，支持gl-render和pixman两种渲染后端。

硬件数据流说明

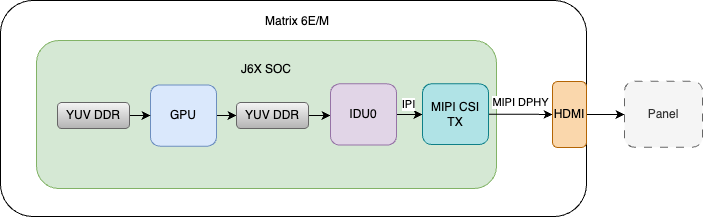

本文数据流通路如下：

weston通过gl-render后端输出到IDU primary图层，IDU通过MIPI CSI TX将数据进行输出。

编译

本文为开源第三方组件，直接安装deb包即可。

运行

运行指南

服务进程环境准备，环境变量设置，安装sample deb包：

    mount -o rw,remount /usr/hobot

    source /app/sample/S83_Sample/S83E04_Module/display_sample/script/server_env.sh

    seatd &

开发板连接公网后，通过apt工具安装weston依赖的第三方库：

    apt install -y libinput10 libpixman-1-0 libcairo2

服务进程启动，以下三条命令分别是通过不同配置文件实现tx0、tx1、tx0和tx1输出的命令：

    weston -c /app/sample/S83_Sample/S83E04_Module/display_sample/cfg/weston_hdmi0.ini --continue-without-input

    weston -c /app/sample/S83_Sample/S83E04_Module/display_sample/cfg/weston_hdmi1.ini --continue-without-input

    weston -c /app/sample/S83_Sample/S83E04_Module/display_sample/cfg/weston_hdmi01.ini --continue-without-input

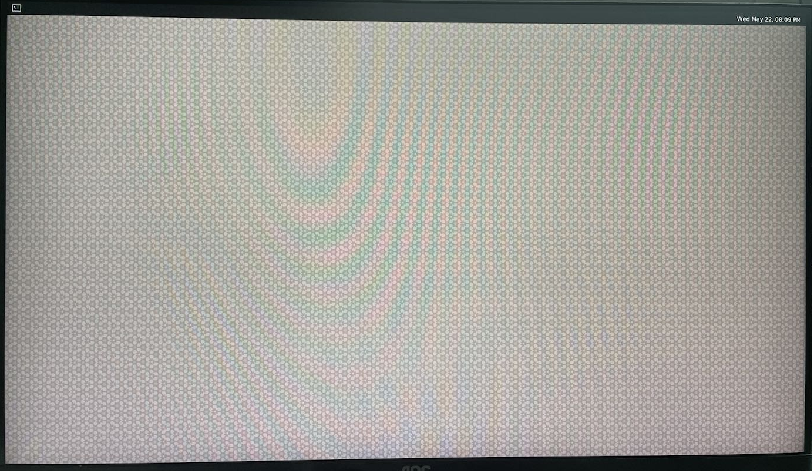

通过tx0输出到HDMI显示的效果如下：

客户端进程环境准备，环境变量设置，指定socket端口：

    source /app/sample/S83_Sample/S83E04_Module/display_sample/script/client_env.sh 1

客户端进程启动：

    weston-simple-dmabuf-egl &

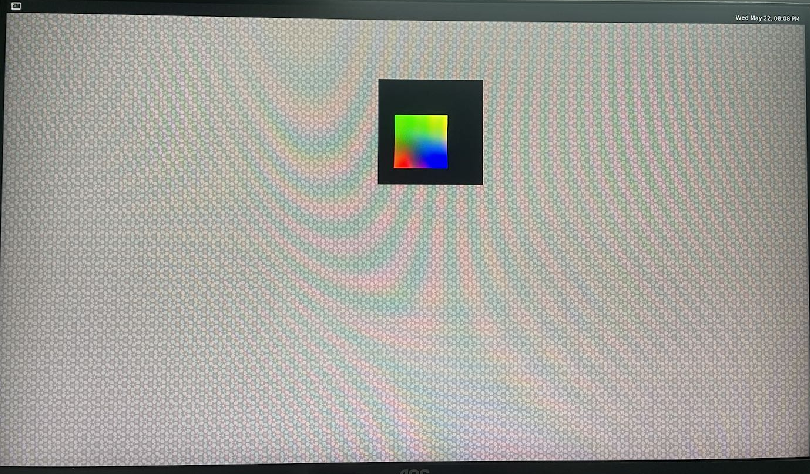

weston-simple-dmabuf-egl是weston官方提供的demo，通过GBM申请Buffer，通过OpenGLES和EGL进行客户端图像渲染。显示效果如下：

    weston-simple-egl &

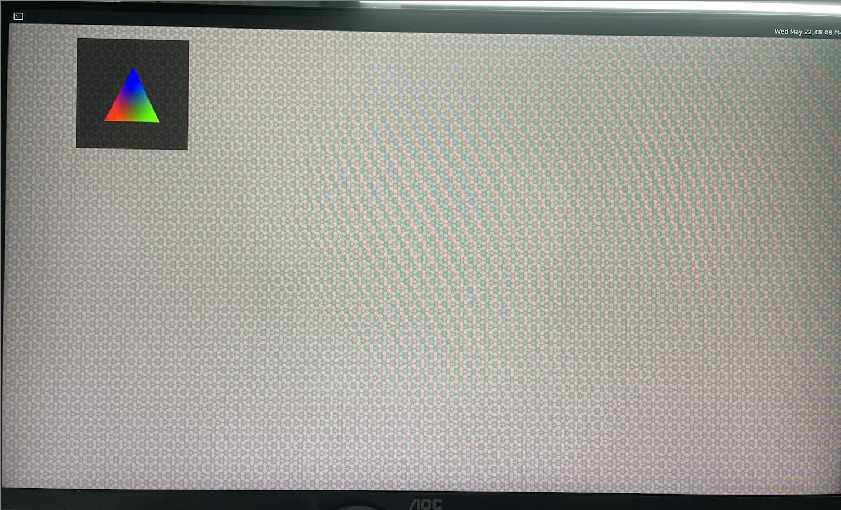

weston-simple-egl是weston官方提供的demo，通过wayland egl进行渲染显示。显示效果如下：
