视觉 SLAM 算法的 6 个组成部分

如果向朋友解释 “聊天-GPT”，你会怎么做？要讲的东西太多了，以至于很多人放弃了理解 LLM... 但是，如果我们不试图理解它，而是将其简化为以下 3 个想法呢？

1. 核心架构是变压器网络。

2. 它通过自我监督学习在整个互联网上进行训练，并可通过监督学习在数据集上进行微调

3. 核心任务是在循环中预测下一个单词或标记。

这样我们就缩小了问题的范围，现在只需了解三件事： 变压器、自监督学习和下一个单词预测。在这之后，我们可能还需要更多的知识，但我们已经掌握了其中的要点。

许多概念起初看起来非常抽象，但一旦将它们拆解成几个部分，我们就会突然 “明白 ”了。

可视化 SLAM 也是一个类似的问题。起初，我们可能会觉得很难理解；有各种不同类型的 SLAM 算法，如卡尔曼滤波器、粒子滤波器、图，还有在线 SLAM 与离线 SLAM，以及循环闭合等等......

一旦我们将其拆分为更简单的概念，就能理解背后的工作原理，这 3 个概念遵循我在一篇关于深度学习的精彩研究论文中看到的地图：

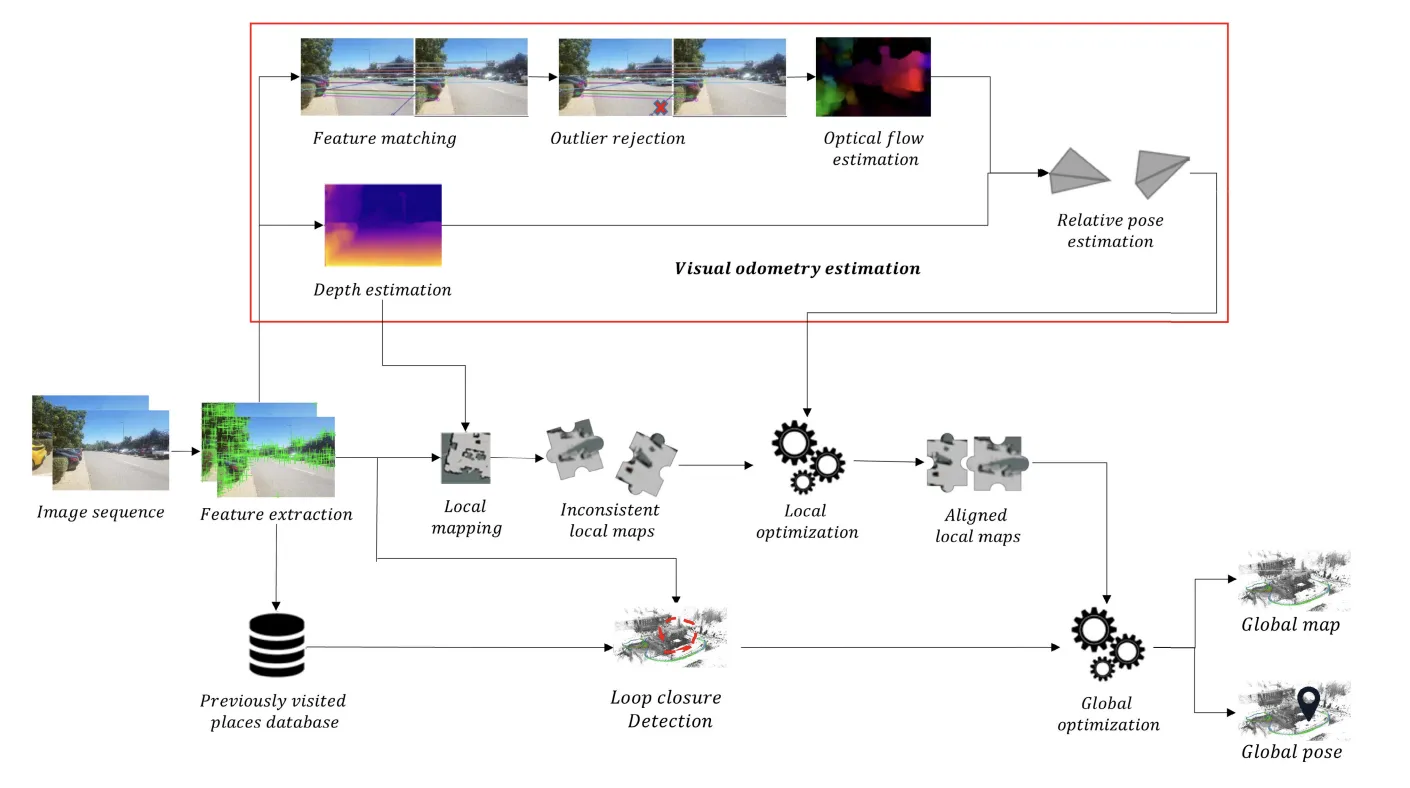

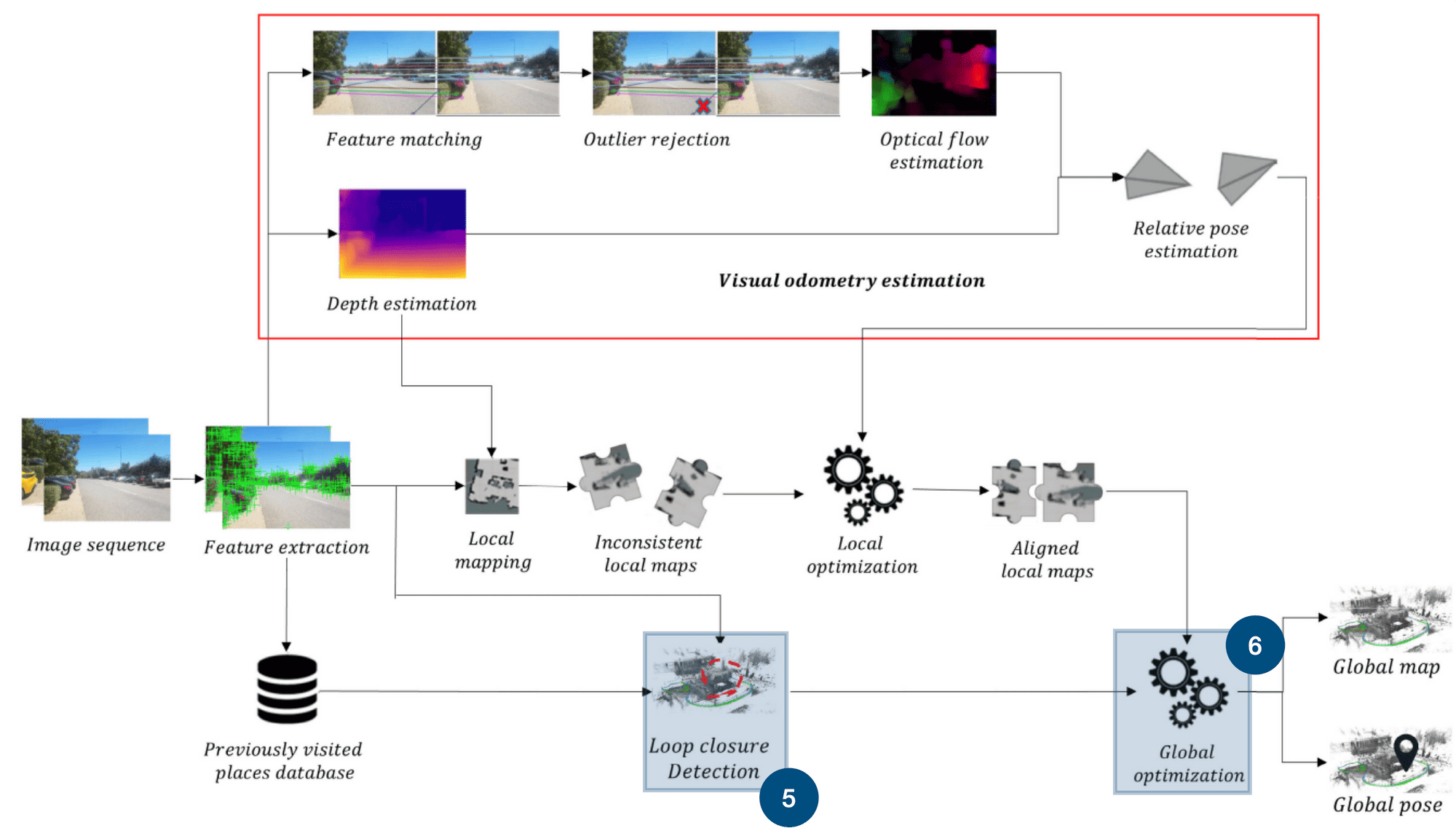

可视化 SLAM 工作流程

可以看到这个工作流程中有很多想法，但实际上我们可以简化为 3 个核心部分：

• 特征提取与视觉测距

• 局部映射与优化

• 闭环和全局优化

现在逐一查看这 3 个部分，我们将做两件事：

1. 了解它们的 "作用

2. 列出可能有效的算法，即 “怎么做”。

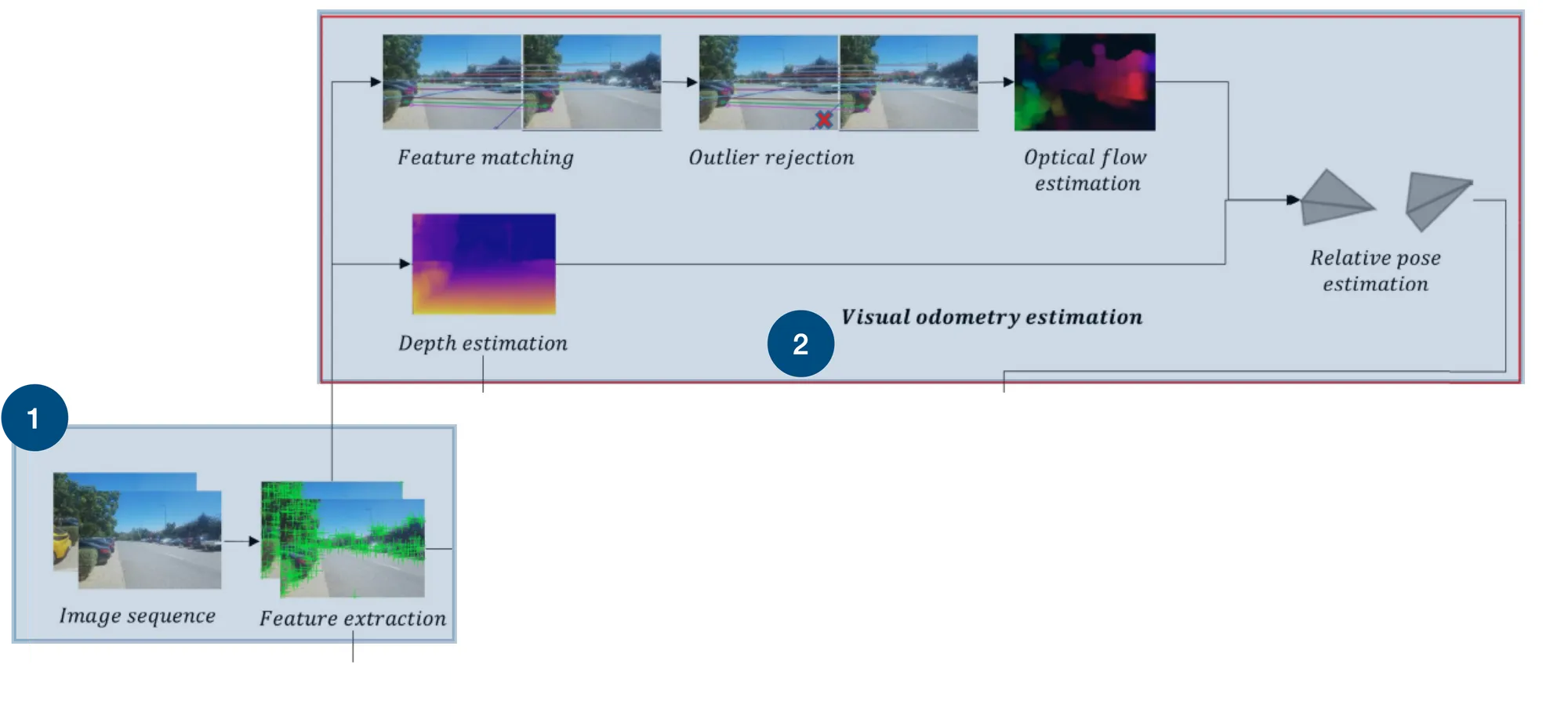

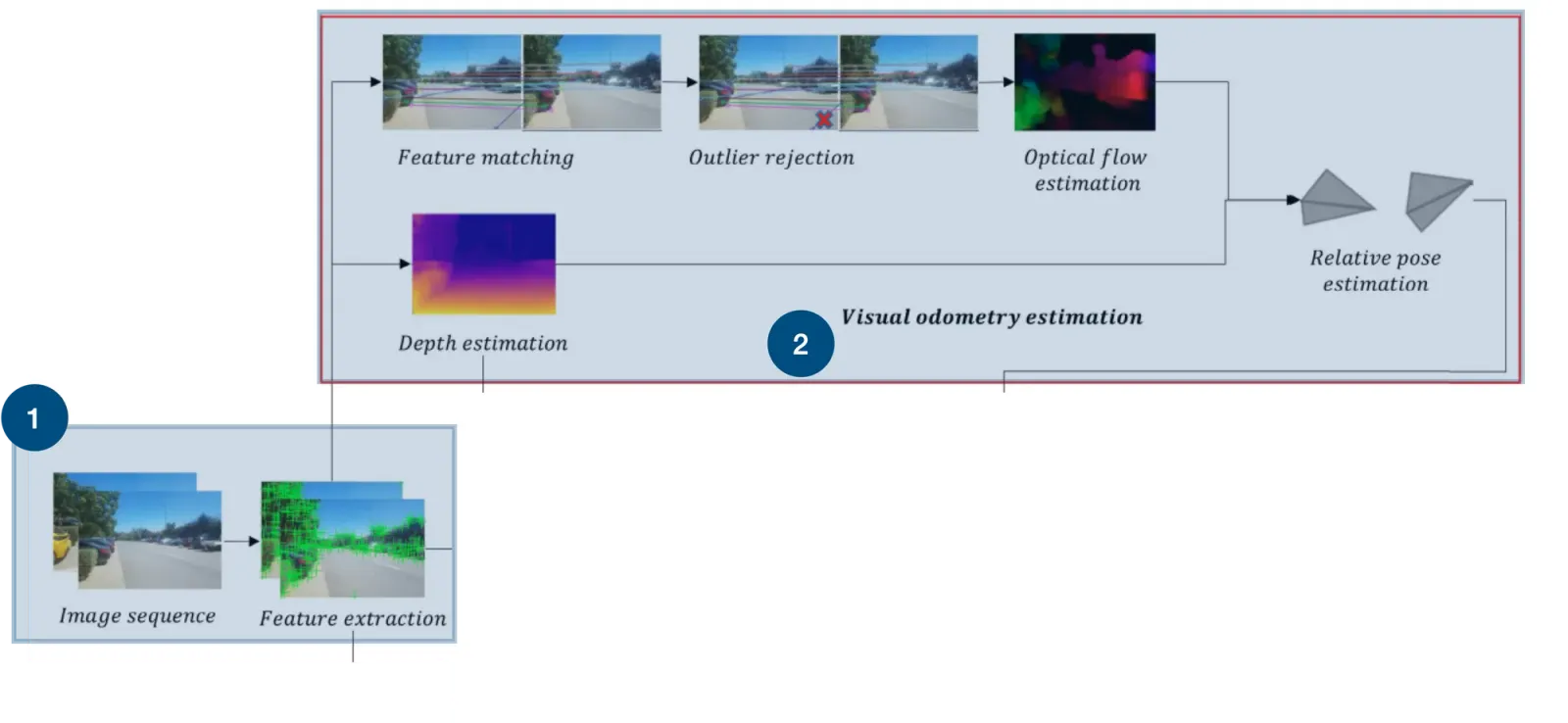

一、特征提取和视觉测距

首先，我想谈谈这里的两个小模块。一个叫做 “特征提取”，另一个叫做 “视觉轨迹估计”。

1 - 特征提取

为什么要提取特征？这里说的是哪种特征？我们需要了解的是，可视化 SLAM 使用的是摄像头，因此没有激光雷达。那么如何用激光雷达来替代点云呢？我们可以计算图像上的特征，然后将其视为点！

这里将使用算法来计算视觉特征（边、角、梯度等）。下图显示了上图（视觉特征）和下图（点云）。

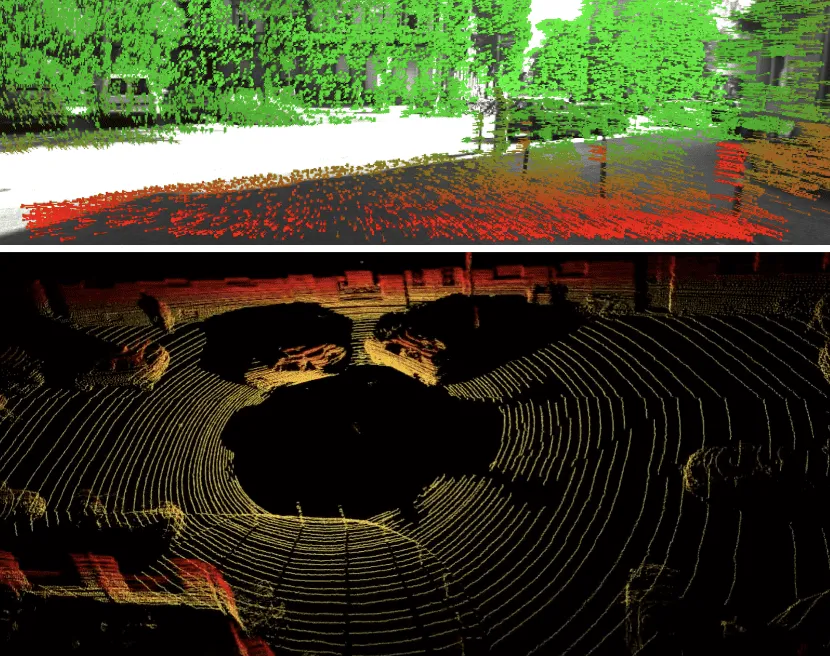

顶部：视觉特征（视觉 SLAM） | 底部： 点云（普通 SLAM）

工作原理

它是如何工作的？寻找特征点的要点如下：

• 边角检测器： FAST（Features from Accelerated Segment Test），哈里斯拐角检测器。

• Blob 检测器： SIFT（尺度不变特征变换）、SURF（加速鲁棒特征）。

• 边缘检测器 Canny 边缘检测器

• 特征描述器 ORB（定向 FAST 和旋转 BRIEF）、BRIEF（二元鲁棒独立基本特征）、BRISK（二元鲁棒不变量可扩展关键点）。

• 深度学习： 使用卷积神经网络（CNN）进行特征检测和描述。我不得不说，每一位尝试用深度学习取代视觉特征的勇敢研究者都失败了！不要这样做

检查算法：ORB, FAST, Harris Corner Detector, SIFT, SURF, ...

2 - 视觉测距

第二部分是视觉轨迹测量。视觉轨迹测量学是一门根据视觉信息计算汽车移动幅度的科学。例如，点云在上一秒移动了多少？视觉特征移动了多少？

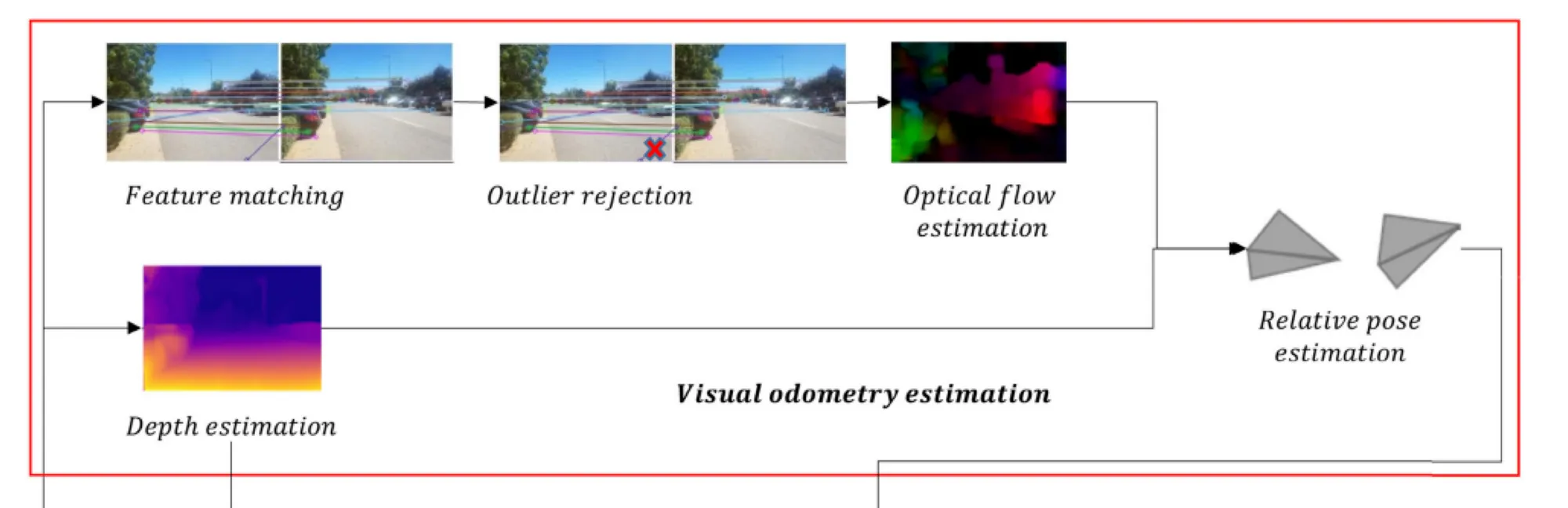

为此，我们建立了一个管道，通过分析一系列图像中特征的视运动变化来估计摄像头的运动。

视觉检偏部分包括特征匹配、异常值剔除（通常使用 RANSAC），甚至还有光流！

现在能找出核心部分吗？它们是

• 特征匹配：匹配和跟踪帧与帧之间的特征

• 异常点剔除：剔除我们匹配错误的特征

• 光流估计： 计算每个特征随时间移动的程度

• 深度估计： 因为知道深度总是有帮助的；深度可以通过立体相机获得，这可能比使用单目相机更好。

输出结果？视觉里程计--摄像机的运动。请看下面的操作：

(资料)

工作原理

我们已经看到了单目视觉测距的工作原理，但这并不是唯一的方法。可以使用立体视觉，并以不同的方式进行计算。我们完全可以将这部分内容抽象化，有很多方法可以计算摄像头的运动，甚至可以使用 IMU（惯性测量单元），这样就可以得到视觉惯性运动轨迹测量法（VIO）。

检查算法： RANSAC、透视 N 点 (PnP)、5 点算法、特征匹配、直接稀疏测距 (DSO)

第 1 部分是关于提取特征并识别其运动。这将用于什么呢？让我们一探究竟。

第 2 部分：局部优化和映射

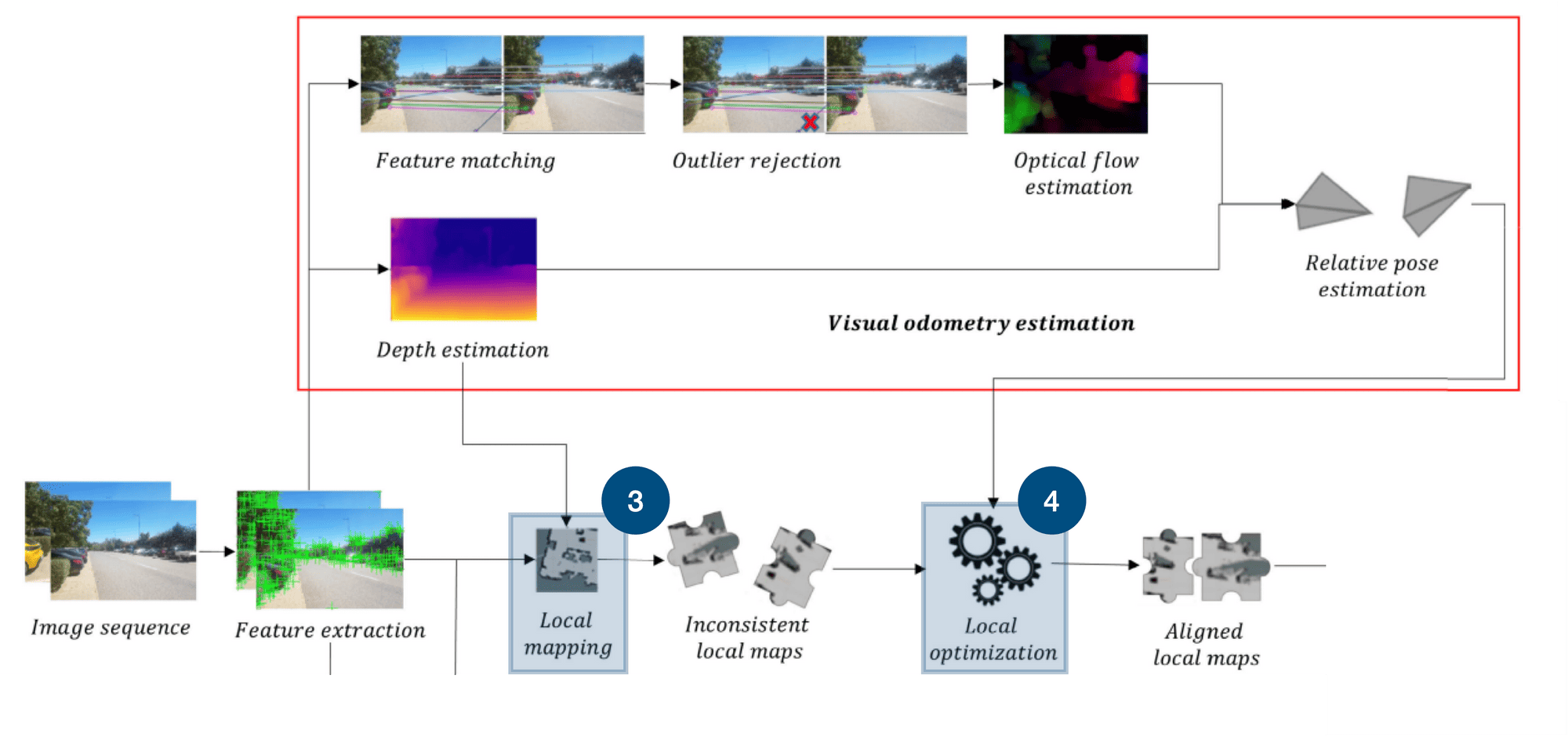

局部映射和优化是 SLAM 的核心

接下来的两个部分是局部映射和局部优化。

3 - 本地制图

还记得我说过可以用可视化特征代替点云吗？这个想法有一个缺陷：

• 点云是三维的

• 而视觉特征是图像上的二维像素

因此，当你观察机器人测绘以及机器人使用的地图类型时，会发现我们有点云地图、矢量地图、占位地图、特征地图等...... 但并没有真正使用视觉特征的方法。

如果我们能将这些二维像素 “投射 ”到三维空间，那就再好不过了。局部映射将深度图和提取的特征放入三维图中。这是一个真正的 “映射 ”步骤，我们将二维特征映射到三维中的相应位置。

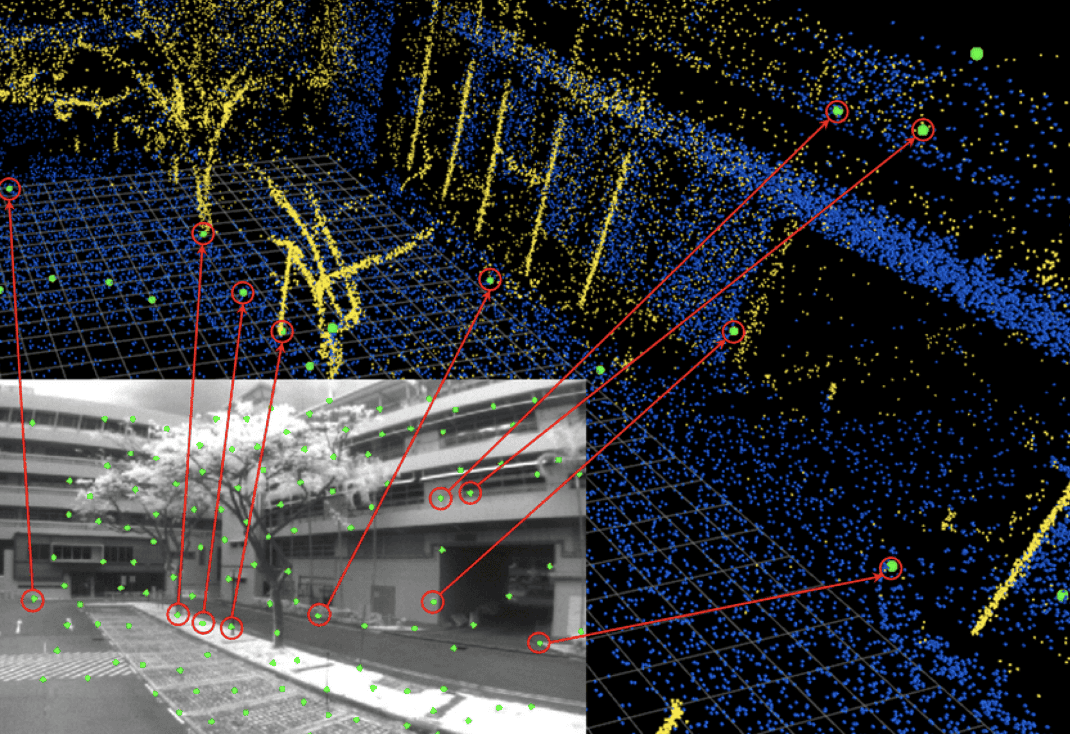

论文： VIRAL SLAM：紧密耦合的相机-IMU-UWB-激光雷达 SLAM

如何操作？

有很多方法可以实现这一步，这正是 SLAM 的核心。我们可以使用稀疏地图或密集地图；可以使用三维重建技术，如多视图立体和运动结构；可以使用卡尔曼滤波器或粒子滤波器，因为在每一个步骤中，我们都需要：

1. 预测和更新每个特征在 3D 中的位置

2. 预测并更新摄像机在三维环境中的位置

检查算法： 三角测量、立体视觉、LSD-SLAM、EKF-SLAM、快速-SLAM

4 - 局部优化

在这一步中，每帧都有一个微型局部地图。这很酷，但有一个问题：容易造成误差累积。把它想象成卡尔曼滤波器，如果没有卡尔曼滤波器，我们就无法真正实现时间上的一致性，而在这里，我们也面临着同样的问题：我们希望对齐我们的地图，使其在帧与帧之间保持一致。

如果我们在每一步都将特征投影到三维空间，就会积累误差，因此这一步就是重新对齐连续的地图。

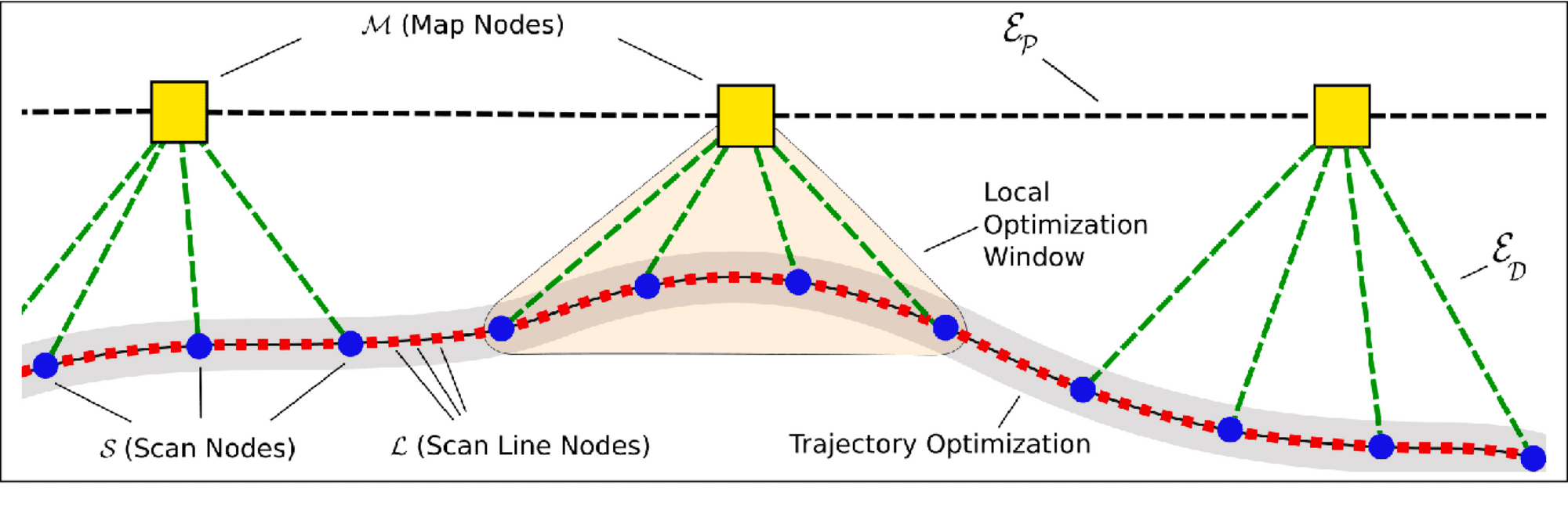

论文 基于激光雷达的三维在线测绘的高效连续时间 SLAM

工作原理

这一步取决于使用的核心 SLAM 算法：

• 如果使用卡尔曼滤波器，更新步骤将处理所有内容的对齐。

• 如果使用的是图-SLAM，则需要将每个地标的姿势和你的姿势保存在一个巨大的图中，这一步就变成了图优化。

• 像迭代最接近点这样的算法在这里也非常有用。

需要检查的算法： 迭代最接近点 (ICP)、捆绑调整、Ceres 解算器

在这一点上，我们拥有大量的本地地图，并通过时间同步和对齐，已经在本地完成了这一切，但从未真正在全球范围内完成过。因此，是时候调整全球地图了！

第 3 部分：环路闭合与全局优化

最后一步是全局优化，我们希望地图在大尺度上更有意义

前两个步骤是 “局部 ”的，我们处理的是连续地图。接下来的最后 2 个模块是全局性的，我们要为正在访问的世界绘制全局地图，这要用到两个想法：

5 - 循环闭合检测

环路闭合是可视化 SLAM 和 SLAM 中最有趣的想法之一，是将很久以前已经访问过的点或特征对齐的想法。我的无人机经过帝国大厦，然后绕曼哈顿一圈，然后再次看到帝国大厦。嘭！关闭循环，对齐第一次和第二次访问的点云。

从这个可视化 SLAM 示例中，我们可以看到它是如何工作的：识别之前访问过的区域，纠正地图或轨迹随时间发生的漂移，更新整体地图和机器人在其中的姿态。

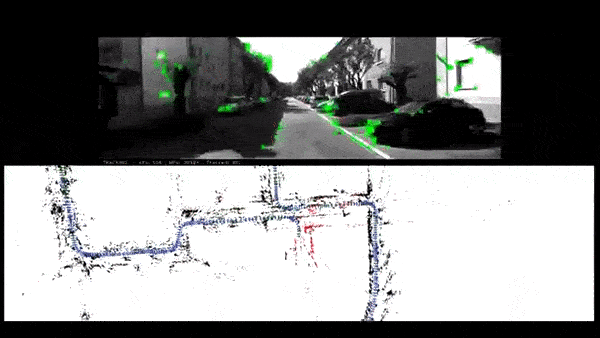

闭环检测示例（KITTI 数据集）

工作原理

“闭环检测 "步骤就是检测，最常见的方法是使用 “词袋”（Bag-Of-Words），也有基于图的方法。

检查算法： 词袋算法、FLANN、DBoW2

6 - 全局优化

最后，我们汇总来自局部地图的所有信息，运行捆绑调整并完全优化地图。这一步是对整个地图进行对齐！我们可以在全球范围内再次使用局部优化的技术。在许多方法中，我们都在使用图优化。

检查算法： 姿态图优化、ATLAS、捆绑调整

这就是视觉 SLAM 的 6 个组成部分！先做一个简单的总结，然后去看看 Visual SLAM 的一些常用算法。

总结

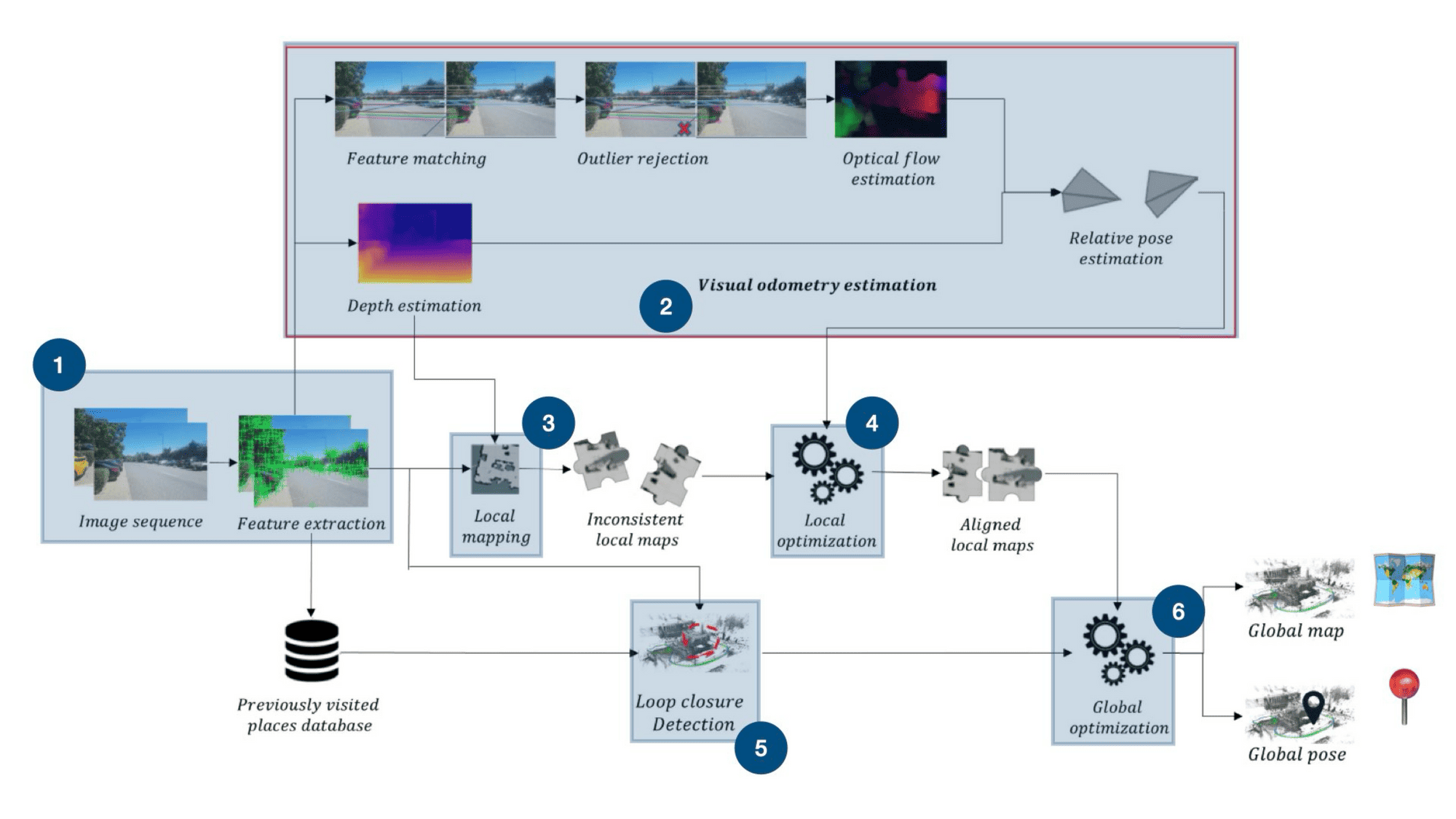

视觉 SLAM 算法的最终工作流程

以下是 6 个步骤，请注意我们是如何从图像自然流向地图和姿势的！让我们来做最后的分解：

1. 特征提取是从图像中提取视觉特征的步骤。

2. 视觉运动测量是紧接着的一步，我们通过计算帧与帧之间的特征运动来计算摄像机的运动。

3. 在局部映射中，我们将特征投射到三维空间中。这一步是 SLAM 的核心步骤，我们在此创建地图，可以使用三角测量法、深度图或其他方法。

4. 在局部优化中，我们要使用局部地图和里程计对帧与帧之间的连续地图进行对齐。

5. 环路闭合检测的目标是识别出之前到过的地方。我们将通过比较当前特征和历史特征来实现这一目标。

6. 最后，全局优化就是对齐整个地图并生成最终输出：地图和姿势。

现在，让我们来看个例子...

示例 1： ORB-SLAM

视觉 SLAM 中最著名的算法之一叫做 ORB-SLAM。

• 特征提取： 顾名思义，我们使用的是 ORB 特征。这些特征非常流行，在本例中也非常有效。

• 视觉测距： 接下来，我们将把这些特征与上一帧或本地映射中的特征进行匹配，根据这些匹配结果估算摄像机的运动轨迹，并通过 RANSAC 等优化技术对估算结果进行改进，以尽量减少重投影误差，从而确定摄像机相对于上一位置的姿态。

• 局部映射： 我们通过对匹配的 ORB 特征进行三角测量来创建局部映射，并使用局部束调整对其进行优化。3D "是通过特征的运动来计算的。

• 局部优化： 这一步使用名为 “捆绑调整 ”的方法完成。我不会在这里对它进行描述，但它是一种算法，可以最大限度地缩小图像中观察到的特征位置与根据摄像机模型和 3D 点估算得出的预测位置之间的差距。

• 闭环：这一步的工作原理是使用词袋（BoW）模型将当前帧与之前的所有关键帧进行有效比较。当发现具有高相似性得分的潜在匹配时，就会执行几何验证，以确保循环闭合有效，从而进行姿态图优化，以纠正累积漂移并确保地图的全局一致性。

• 全局优化： 这一步是最后的优化，在这种情况下，我们要更新一个图，所以是 GraphSLAM。

其实要更复杂一些，实际步骤如下：

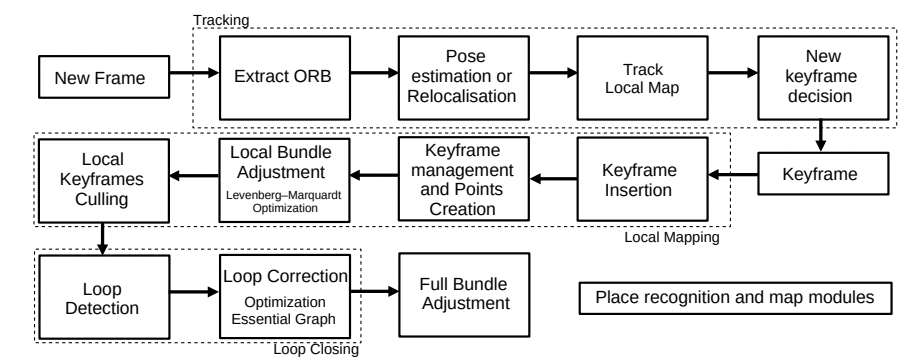

ORB SLAM 算法--你能找出这里的 6 个步骤吗？

结论

可视化同步定位与测绘（Visual Simultaneous Localization And Mapping）是指在用摄像头绘制世界地图的同时，对机器人进行可视化定位。如今，可视化 SLAM 系统已经变得非常出色，甚至可以用来绘制地图！最初，SLAM 是在没有地图的情况下使用的，属于边缘情况。如今，它可能是公司用来构建高清地图的主要方法之一。

在本文中，我向大家介绍了检测点特征的想法，但这是非常 “稀疏 ”的。事实上，我们甚至可以称之为 “稀疏 SLAM”。当我们有了激光雷达，或者至少有了 RGB-D 摄像头，我们也可以建立密集视觉 SLAM 算法。可以查看 “弹性融合 ”或 “LSD-SLAM”，了解在进行密集绘图时的不同之处，这也是构建更加精确的单目 SLAM 系统的一种方法。

我们已经讨论了自动驾驶中的 SLAM，但我们也意识到视觉 SLAM 还可以应用于许多其他领域...... 比如三维重建、计算机视觉、混合现实和增强现实。事实上，我很确定苹果的 Vision Pro 中就有这样的算法。
