地平线高效backbone: HENet -V1.0

背景 & 目标

性能&精度数据

HENet_TinyM

总体结构

参数含义：

depth：每个 stage 包含的 block 数量

block_cls：每个 stage 使用的基础 block 类型

width：每个 stage 中 block 的输出 channel 数

attention_block_num：每个 stage 中的 attention_block 数量，将用在 stage 的尾部（TinyM 中没有用到）

act_layer：每个 stage 使用的激活函数

use_layer_scale：是否对 residual 分支进行可学习的缩放

final_expand_channel：在网络尾部的 pooling 之前进行 channel 扩增的数量，0 代表不使用扩增

feature_mix_channel ：在分类 head 之前进行 channel 扩增的数量

down_cls：每个 stage 对应的下采样类型

基础 block 结构

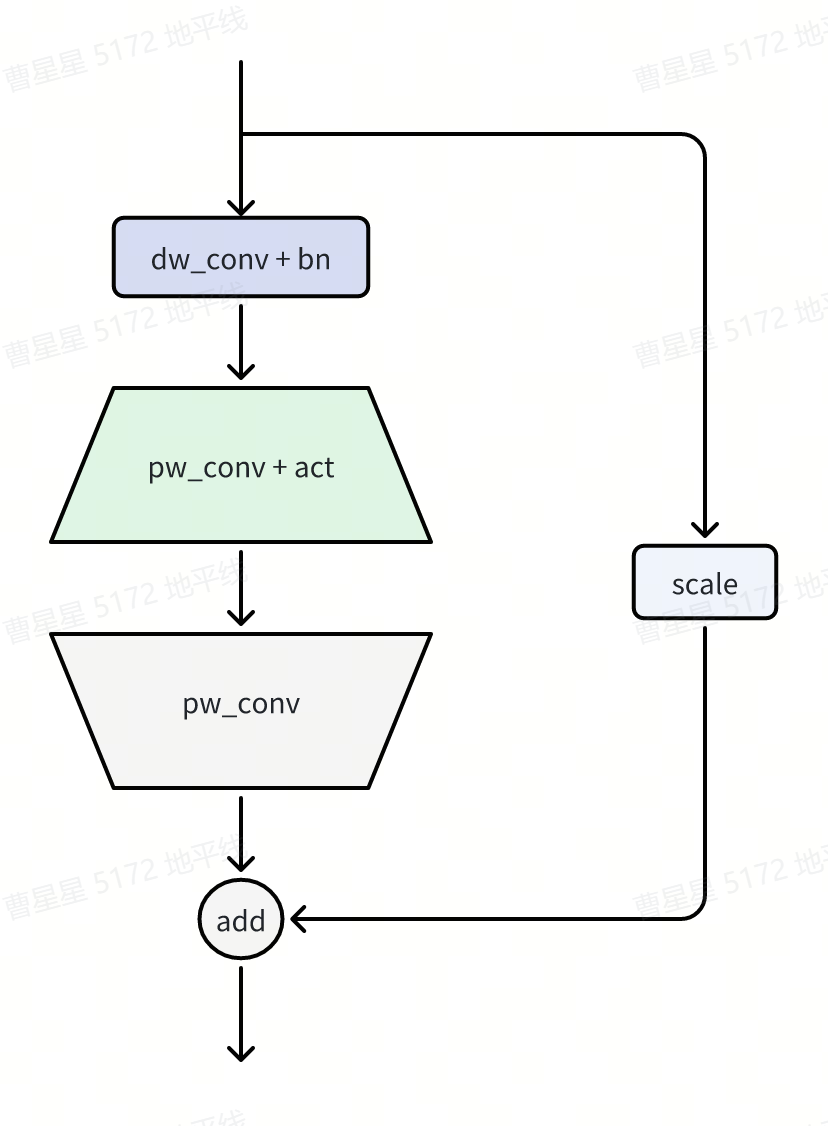

DWCB

DWCB (DWConvBlock) 是 HENet 中主要使用的一个基础 block，它在主分支上使用一个 depthwise 卷积进行空间维度的信息融合（k=3x3)，然后使用两个连续的 pointwise 卷积进行 channel 维度的信息融合，这种结构一定程度上借鉴了 transformer 中的 attention + mlp 的架构，同时将 latency 控制在一个较轻量级的程度。在 residual 分支上，DWCB 使用了一层可学习的 layer_scale，然后将两个分支的输出做 elementwise_add 然后输出。

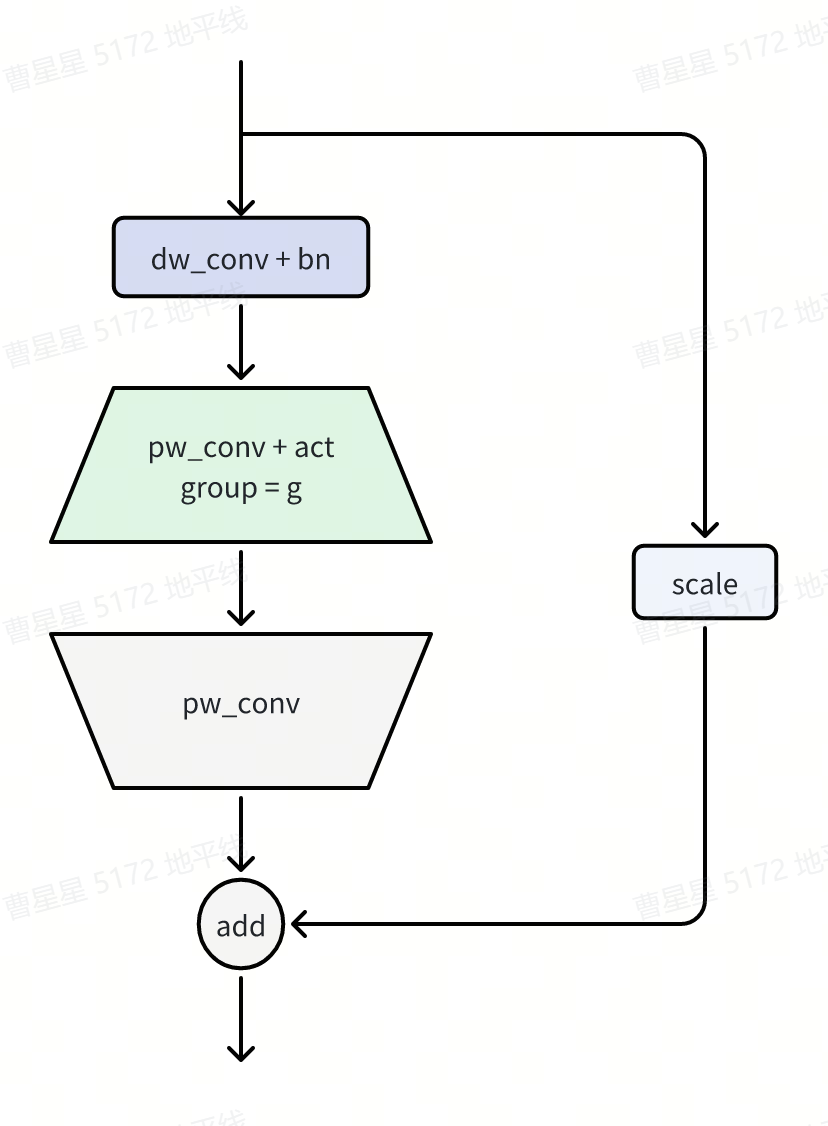

GroupDWCB

GroupDWCB 是基于 DWCB 的一个轻量化改进， 相比 DWCB，GroupDWCB 将主分支的第一个 pointwise 卷积改为了 pointwise group 卷积，以此来达到提速的目的。我们在实验中观察到，当满足 ① channel 数量不太小 ② 较浅的位层 两个条件时，GroupDWCB 可以达到精度无损，同时提速的效果，推测可能是 low_level feature 的性质决定的。在 TinyM 中，我们在第二个 stage 使用 GroupDWCB 来构建（g=2）。

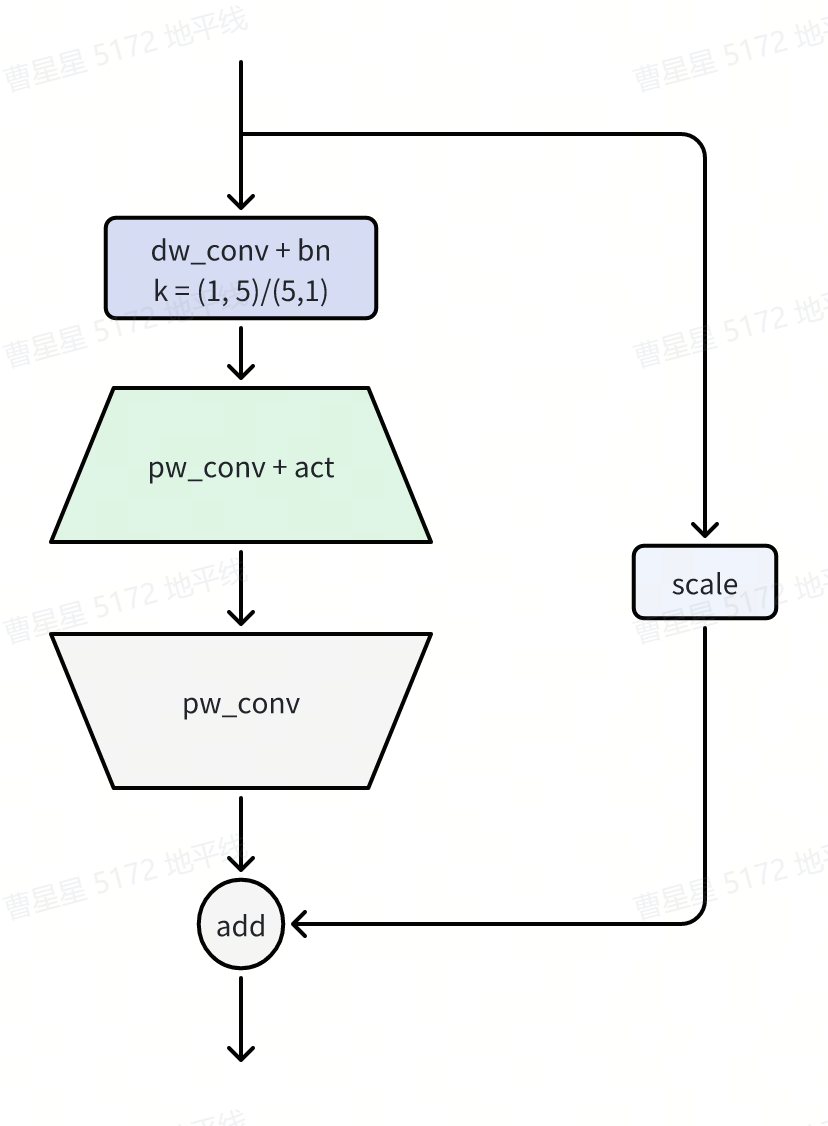

AltDWCB

AltDWCB 是基于 DWCB 的一个变种，相比 DWCB，AltDWCB 将主分支的 depthwise 卷积的 kernel 改为了（1，5）或者（5，1），根据 block 所在层次位置交替使用。在我们的实验中，使用 AltDWCB 构建第三个 stage 将带来一定的定能提升。我们推荐在层数较多的 stage 尝试交替使用 AltDWCB。

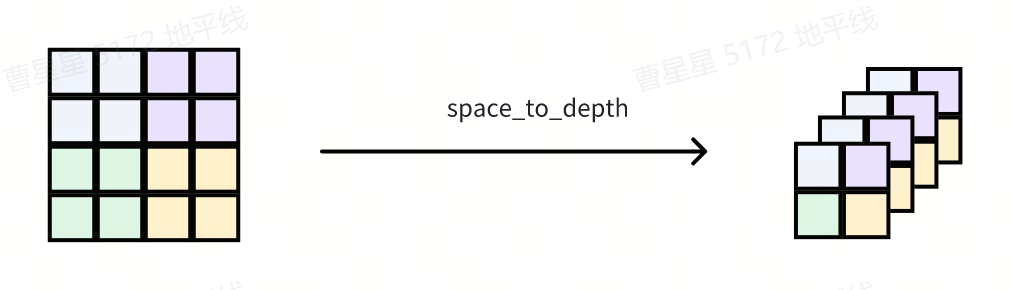

S2DDown

S2DDown (Space2Depth Downsample) 使用一个 space to depth 操作进行降采样，以 stride = 2 为例，降采样后，feature 的空间维度将变为原来的 1/2，channel 维度将变为原来的 4 倍。对应的代码实现为：

地平线征程6系列芯片对于 tensor layout 相关操作的高效支持，这一降采样操作得以以较快的速度完成。

HENet_TinyE

HENet_TinyE 结构与 TinyM 类似，以下是总体的结构配置：

使用建议

总体结构使用建议

1. 针对输入输出相近的场景，或者作为主 backbone 使用的场景，我们推荐直接使用 TinyM / TinyE 原生结构。针对其他场景，我们建议参考 TinyM 的基础 block 结构，灵活构建模型。

2. 对于感知模型中的多 camera backbone，我们推荐针对不同类型的 camera 使用不同量级的 backbone，比如对于 front/rear camera，推荐使用较强的结构，对于 side camera，推荐使用较轻量的结构

基础 block 使用建议

1. 如需快速构建 baseline，建议先全局使用 DWCB，然后尝试 GroupDWCB、AltDWCB 等结构提升速度精度

2. 建议在满足 ① channel 数量不太小 ② 较浅的位层 两个条件的 stage 尝试使用 GroupDWCB（例如 stage 2）

3. 建议在层数较多的 stage 尝试交替使用 AltDWCB

4. 建议在 backbone 最开始的降采样中谨慎使用S2DDown，优先尝试带有 overlap 的降采样方法（例如 k=2，s=3 的 conv）
