地平线双目深度估计参考算法StereoNetPlus优化思路解读

【参考算法】地平线双目深度估计参考算法StereoNetPlus-v1.2.1

1. 引言

本文将介绍地平线基于公版的双目深度估计算法StereoNet做的优化设计。首先介绍了双目深度估计的原理以及双目点云和Lidar点云的对比，然后由公版StereoNet的介绍切入到地平线参考算法的针对性优化，最后对可视化结果进行了解读。

2.双目深度估计原理

2.1 基本假设

假设双目系统是标准形式，即：

• 两相机内参数相同，即焦距、分辨率等参数一致；

• 两相机光轴平行；

• 成像平面处于同一水平线；

假设以左相机坐标系为主坐标系，也就是说两相机只存在X轴方向上的平移变换。

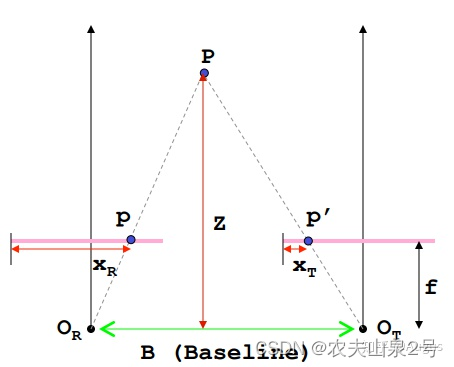

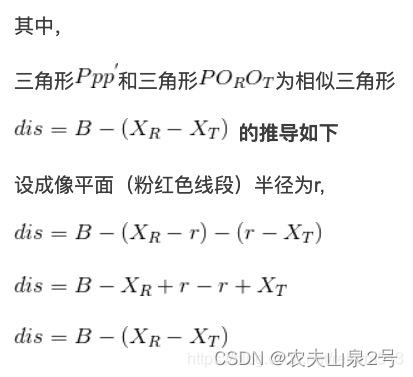

2.2 几何法

• P是待测物体上的某一点，

• O_R与O_T分别是两个相机的光心，

• p、p'：点P在两个相机感光器上的成像点，相机的成像平面经过旋转后放在了镜头前方

• f为相机焦距，B为两相机中心距，Z为我们想求得的深度信息。

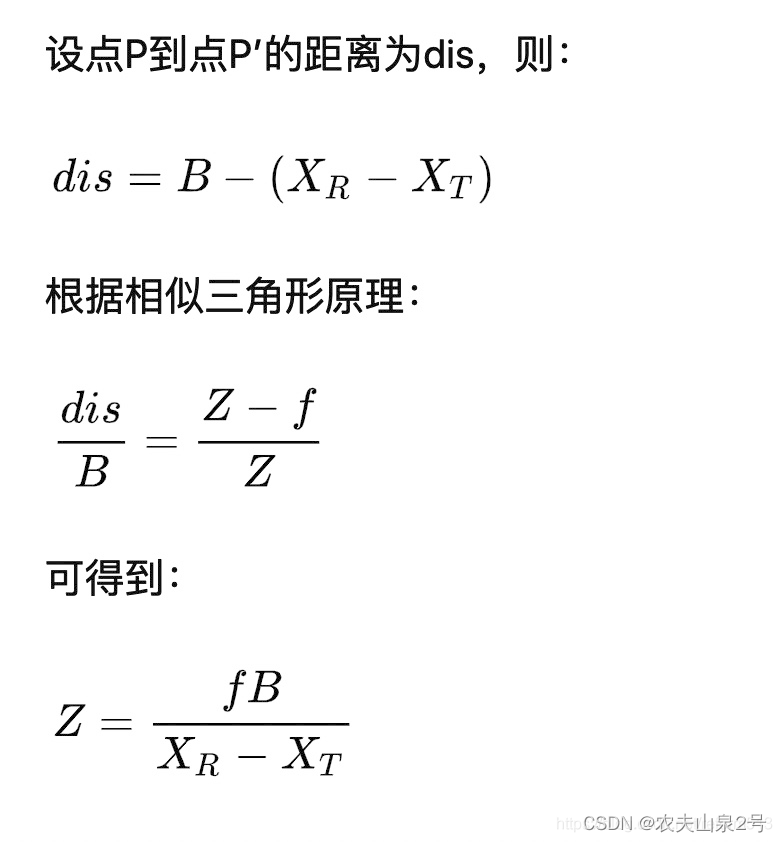

公式中，焦距f和摄像头中心距B可通过标定得到，因此，只要获得了视差d=X_R−X_T，就可以计算出深度Z。

视差是同一个场景在两个相机下成像的像素的位置偏差。

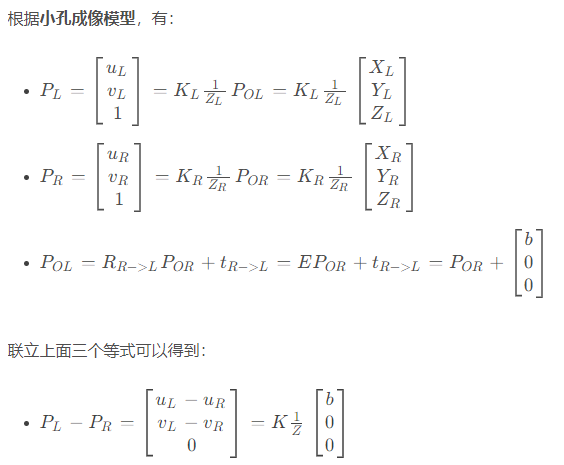

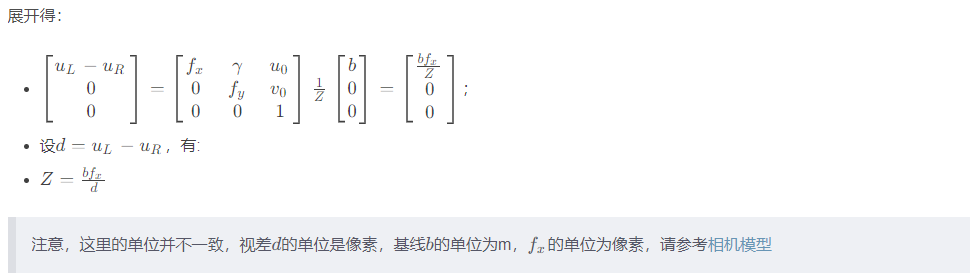

2.3 相机参数推导法

相机模型和各种坐标系介绍：https://blog.csdn.net/qq_40918859/article/details/122271381

2.4 双目点云和激光雷达点云的比较

参考链接：https://www.zhihu.com/question/264726552

• 感知距离

双目模型在近处比较有优势（几十米），在远处的时候类似于单目，而Lidar感知距离可以达到200m+（210-250）。

• 点云密度

双目的点云比Lidar要稠密。双目模型估计出的深度是像素级别的，camera分辨率越大，点云就越稠密。而Lidar的采样点覆盖相对于场景的尺度来讲，具有很强的稀疏性。

• 精度

Lidar是主动方法，双目是被动方法，而且双目是根据模型估计视差计算出的深度，存在一定的标定、安装误差以及深度失真问题，所以其输出的深度信息的精度是不及Lidar的，但是需要注意的是Lidar受天气影响更大。

• 缺失(Missing)：边界缺失是指高质量RGB图像中存在真实对象边界，但在深度图中这些边界丢失了；

• 虚假(Fake)：虚假边界是指在深度图中存在对象边界，但在RGB图像中不存在真实边界的情况；

• 错位(Misaligned)：RGB图像和深度图中均有真实边界，但彼此没有很好的对齐；

• 黑夜不work

3. StereoNet

3.1 基本情况

• dataset: SceneFlow

• Input shape: 540x960

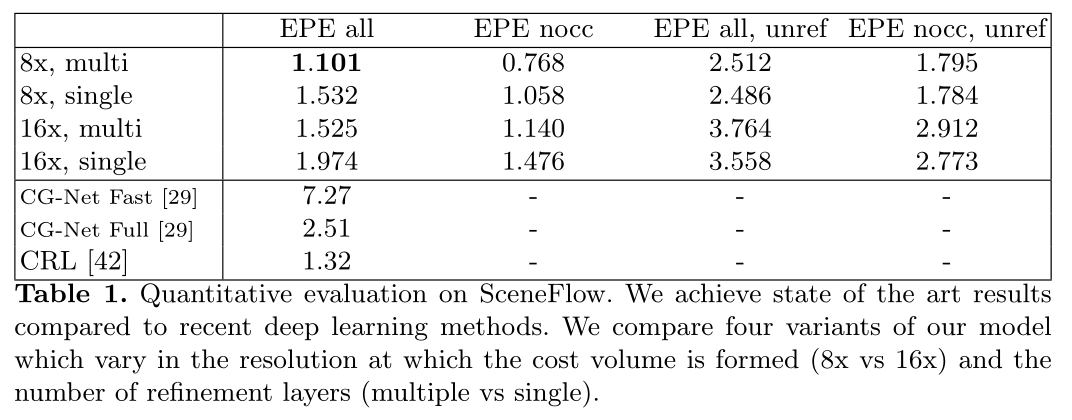

• 精度:

•

3.2 网络结构

1.特征提取

采用共享权重的孪生神经网络提取双目图像的特征，使用K个下采样block进行高层特征提取；

2.Cost volume构建

• Cost volume是在双目匹配中用于衡量左右视图的相似性的张量。

• 特征下采样之后，在低分辨率下计算cost volume，输出的shape是

• Cost volume的计算方式为concat，即将左右视图的特征图在通道维进行concat：

• 通过concat获得的cost volumes不包含有关特征相似性的信息，因此在后续模块中需要更多参数来学习相似度函数。

• maxdisp是预先设定的最大视差，也就是模型能预测到的最大视差。

3.Cost volume优化和计算视差

获得4D cost volume，使用conv3d进行优化。

然后基于优化后的cost volume获得低分辨率下的视差图。cost volume优化后得到Nx1xDxHxW大小的特征图，然后使用softmax得到在每个视差值下的概率。

相关代码：

4. refine到原图

利用层次化微调模块来逐渐对视差图进行修复，补充高频信息以实现边缘保留。具体做法是对粗糙的低分辨率视差图进行上采样，并根据粗糙视差图和原始左视图rgb输入预测出一个残差图，加到该视差图中获得一个细化视差图。

具体操作:

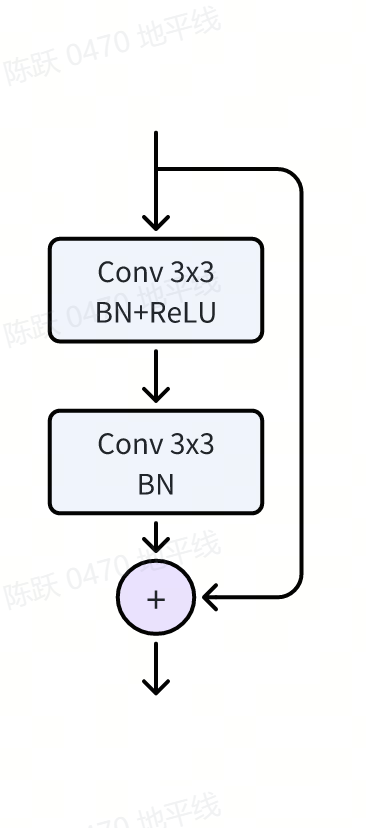

首先将深度图和 RGB 图像拼接（Concatenate），得到的拼合张量再经过一个 3x3 的卷积操作得到 32 通道的表示张量，之后再通过 6 个 残差块（Residual Block）的操作，每个残差块由于卷积、批正则化（Batch Normalization）、矫正线性单元（Leakey ReLU）等操作；为了扩大网络，在每个残差块中使用了扩张（Dilate）卷积的操作，最后经过一个 3x3 的卷积，得到最后的单通道深度图。

SteroNet由左右图的特征经过连接得到一个4D cost volume, 之后利用3D卷积进行代价聚合得到最终的视差图,这种方式导致其计算成本十分高昂。

4.StereoNetPlus

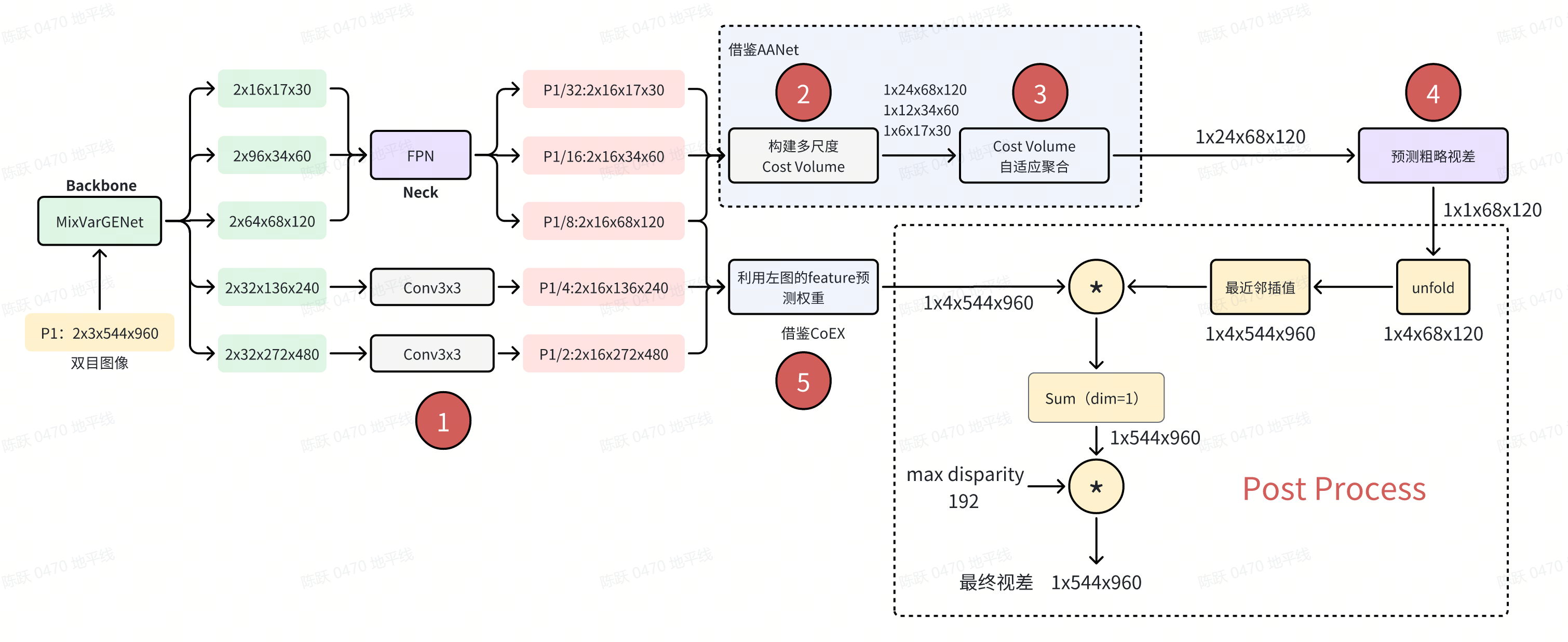

4.1总体结构

4.2模型优化点

4.2.1 特征提取

使用MixVarGENet+FPN来提取双目图像的多尺度特征；

4.2.2 Cost Volume构建和优化

采用AANet的思想，基于相关性构建多尺度cost volume，并进行尺度内和跨尺度融合，最终输出1/8原图尺度下的cost volume。

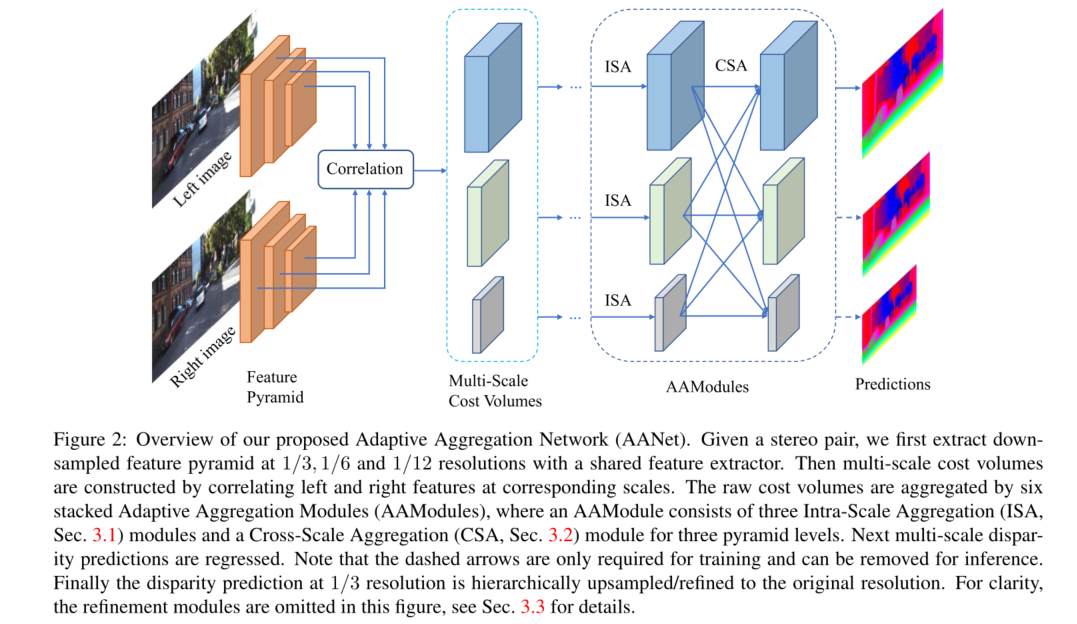

AANet网络

作者通过设计两个有效且高效的成本聚合模块:自适应同尺度聚合模块(Adaptive Intra-Scale Aggregation)

和自适应跨尺度聚合模块(Adaptive Cross-ScaleAggregation)来实现成本聚合。并且使用特征相关性而不是concat的方式构造多尺度Cost Volume。

cost volume构建

使用1/8，1/16, 1/32原图尺度下的特征图构造多尺度cost volume；

ISA

CSA

双目图像进行下采样后，在相同的patch尺寸下，纹理信息将更具鉴别性，所以跨尺度成本聚合算法中引入了多尺度交互。最终的cost volume是通过对不同尺度的成本聚合结果进行自适应组合得到的，公式如下：

• $$\hat{C}^s$$: 是跨尺度cost聚合后的最终cost volume;

• $$\tilde{C}^k$$: 尺度为k的cost volume的尺度内聚合；

• $$f_k$$:用于实现每个尺度的cost volume的自适应组合的函数;

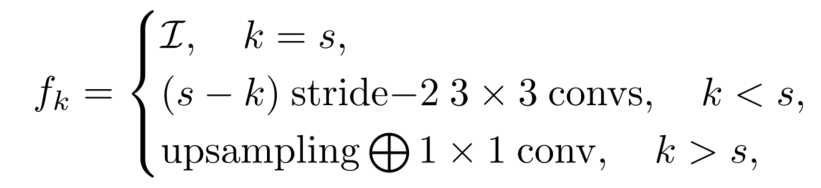

$$f_k$$取决于cost volume $$\tilde{C}^k$$和$$\hat{C}^s$$的分辨率，对于cost volume $$\hat{C}^s$$：

下面将对公式中的3种情况进行说明：

• $$\mathcal{I}$$:identity函数；

• $$(s-k)stride-2 3\times3 convs$$：为了保证不同尺度的cost volume分辨率一致，使用（s-k）个stride为2 的conv3x3做下采样；

• $$upsampling \bigoplus 1\mathrm{x}1 conv$$：采用双线性上采样将cost volume到相同的分辨率，然后采用1x1卷积对齐通道数；

优化效果

由于没有使用conv3d，所以相对于基础版模型，性能有了一定的提升。

基础版模型：720P输入下，单核fps 18.22， latency：54.9ms， 960*540输入下精度1.12（浮点）

4.2.3计算粗略视差

使用融合后的1/8尺度下的cost volume计算小图视差。

对粗略视差进行上采样时，会用到邻域点的特征，所以用了一个 unfold 的一个操作，先把这个视差从那个小图上面取出来，取出来过后，然后上采样，然后再跟featuremap 预测出来的权重去相乘，最后会得到一个最终的时差值。这种做法会减少 refine 的过程中的计算量。

这里为了进一步节省耗时，使用conv2x2替换unfold操作：

4.2.4 refine 原图

使用左图特征预测出权重，然后和上采样到原图尺寸的粗略视差相乘，这样就得到了最终视差。

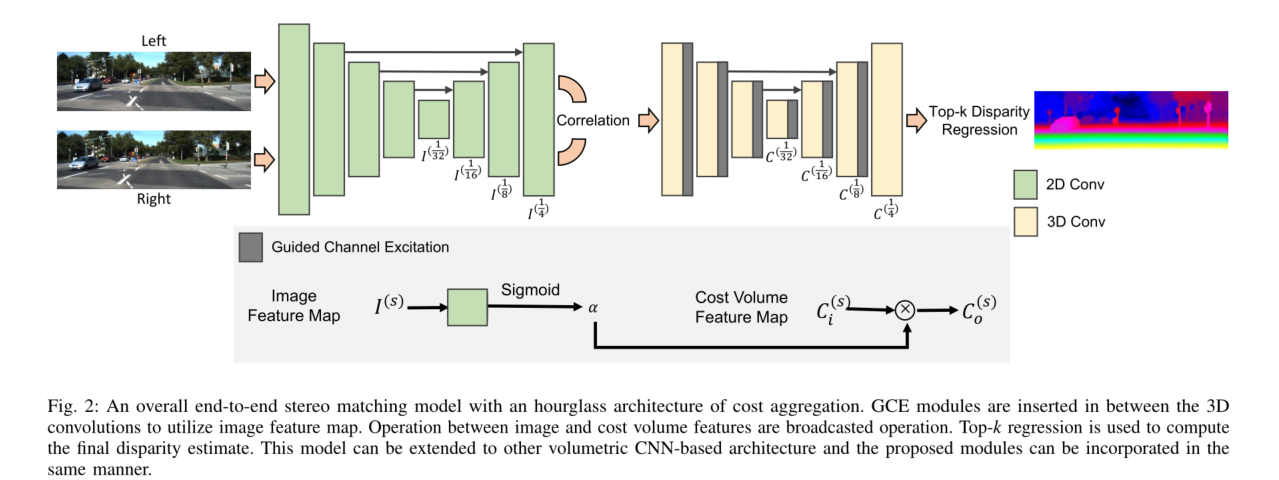

CoEx

• 特征提取：使用MobileNetV2作为主干特征提取器，因为它具有轻量级的特性，并构建了一个U-Net方式的上采样模块，在每个尺度层次上都有长跳跃连接；

• 构建cost volume：在左右图像的1/4尺度上提取的特征图构建相关层，以输出D/4×H/4×W/4 cost volume；

• cost volume聚合：使用了3D卷积的沙漏结构，但减少了通道数量和网络深度以降低计算代价，在每一个模块之后加入引导代价体激励；

• Guided Cost volume Excitation （GCE）：利用从图像中提取的特征图作为成本聚合的指导，以提高精度

GCE

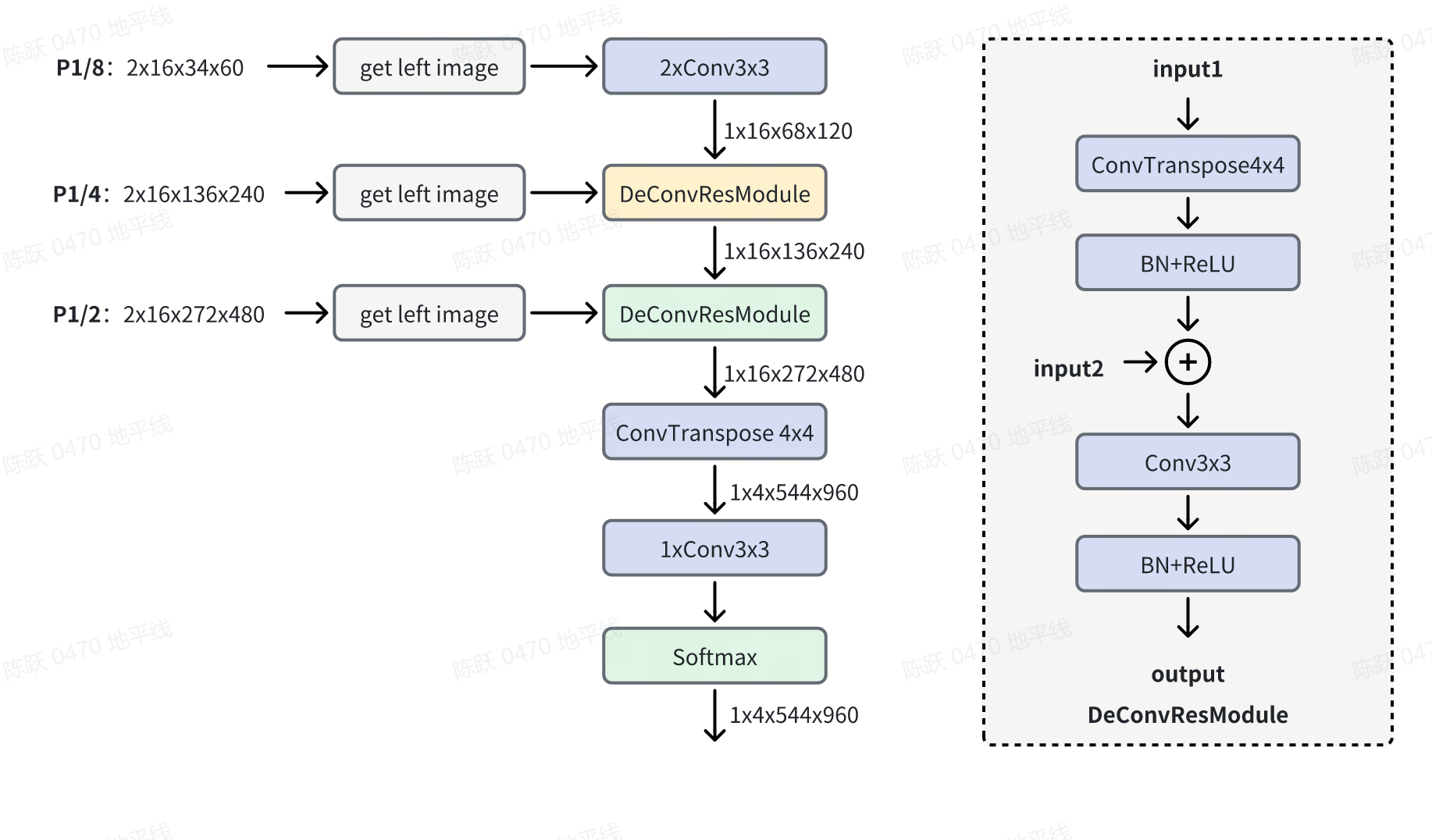

CoEx使用DeconvResModule融合P1/2、P1/4、P1/8的左图特征，从而获得原始图像分辨率下的视差权重。

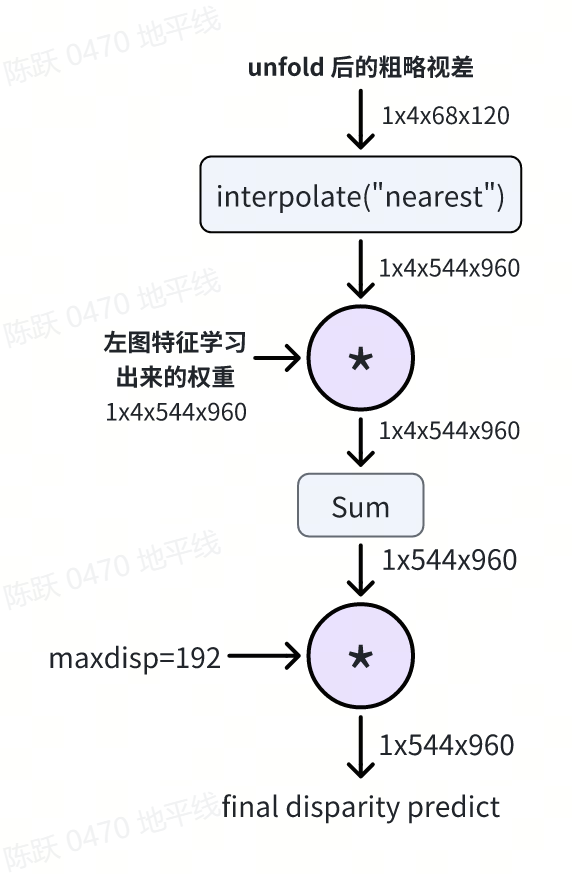

将预测到的权重和上采样到原图大小的粗略视差相乘：

1. 将双线性插值优化为最近邻插值；

2. 此部分在模型的后处理部分进行。

4.3计算深度并可视化

4.3.1计算深度

根据获得的视差计算像素深度：

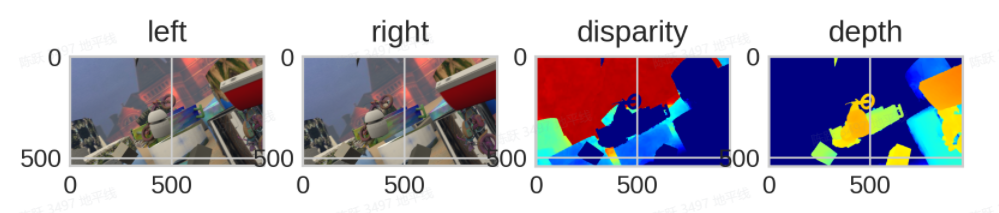

4.3.2 可视化

1. 可视化结果从左至右为：left左图、right右图、disparity视差图、根据视差计算的depth深度图；

2. 视差图中的颜色代表：颜色越红，视差值越小；颜色越蓝，视差值越大；

3. 深度图中的颜色代表：颜色越红，对应的像素深度值则越小；颜色越蓝，对应的像素深度值则越大；

4. 视差图到深度图的计算原理可参考【双目深度估计】—原理理解中的几何法，相应代码可以参考config文件中的process_outputs函数。
