1. Camera模块简述：

本文档简单介绍Camera子系统软件架构、列出已支持的Camera模组，并提供相应的配置说明，同时引用Sensor点亮调试方法介绍一颗新模组接入的步骤，再按根据重要功能按专题介绍接入方案限制、EMB接收等，并最终汇总平台已有单板的Camera接入使用说明，用于指导J6在Camera接入上的量产调试。

1.1 硬件特性：

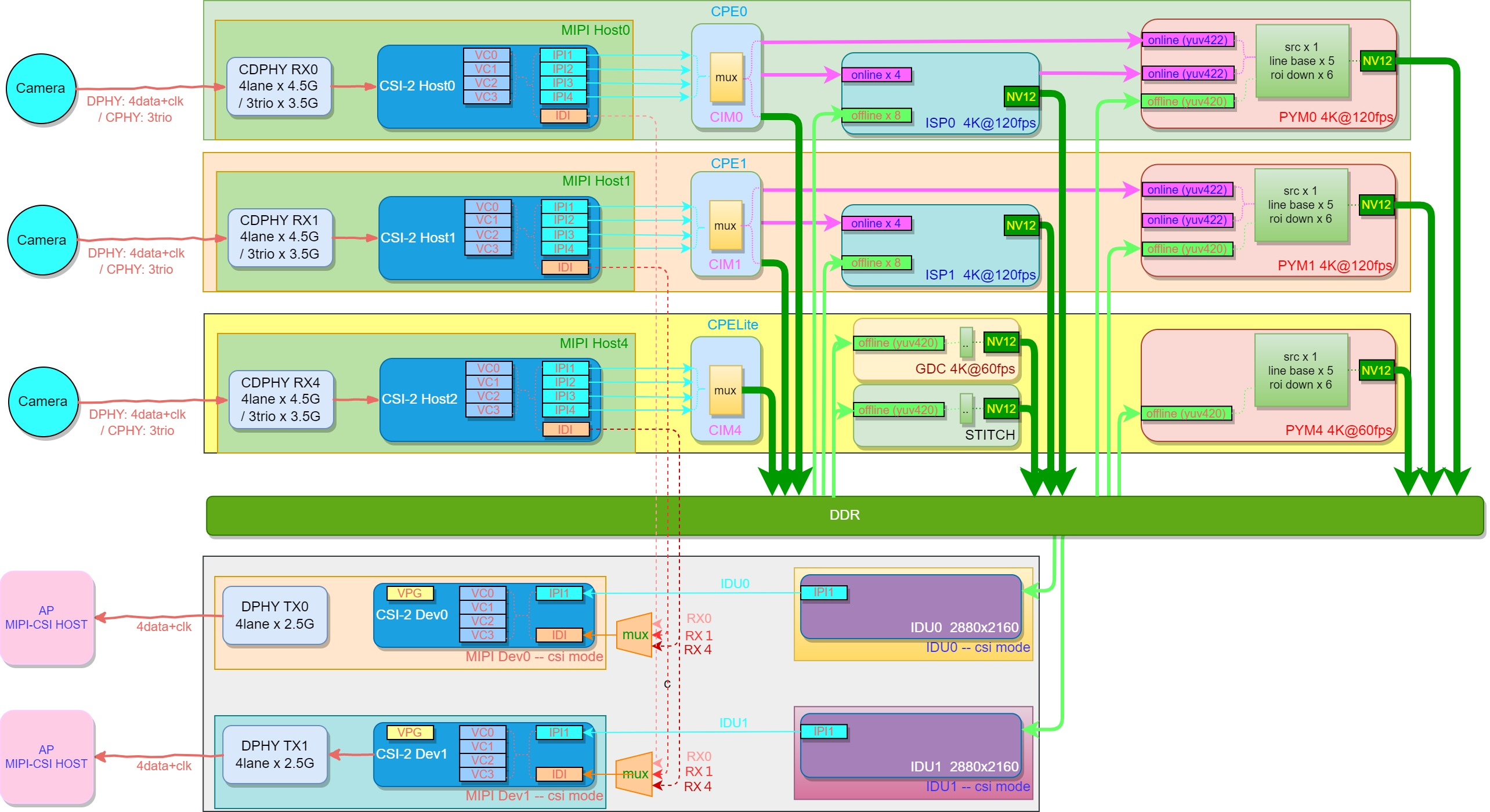

J6上Camera接入后，进入后级模块处理，其数据流通路主要相关模块有如下：

MIPI RX: 3路CDPHY，每路为DPHY最大4.5Gbps/lane x 4lane或CPHY最大3.5Gbps/trio x 3trio，每路支持4VC，最多支持12路接入。
MIPI TX: 2路DPHY，每路为2.5Gbps/lane x 4lane，支持RX bypass与IDU输出方式。
CIM: RX接入，可online输出到ISP0/ISP1(RAW)与PYM0/PYM1(YUV)，也可offline下DDR，之后各模块通过DDR读取使用数据流。
ISP: 2个ISP设备，各支持4路online+8路offline输入，每个ISP最大支持2x4K@60fps处理。
PYM: 3个PYM设备，其中PYM0/PYM1为全功能模块支持online/offline，PYM4只支持offline，4K@60fps处理。
GDC: 1个GDC设备，只支持offline方式，4K@60fps处理。

此处默认示例使用的模组及连接关系为：

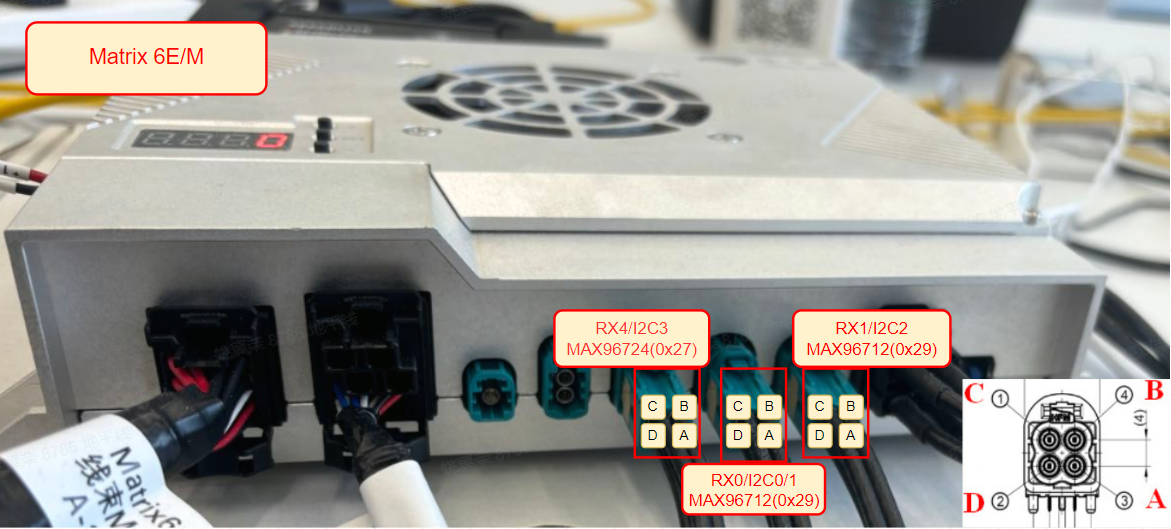

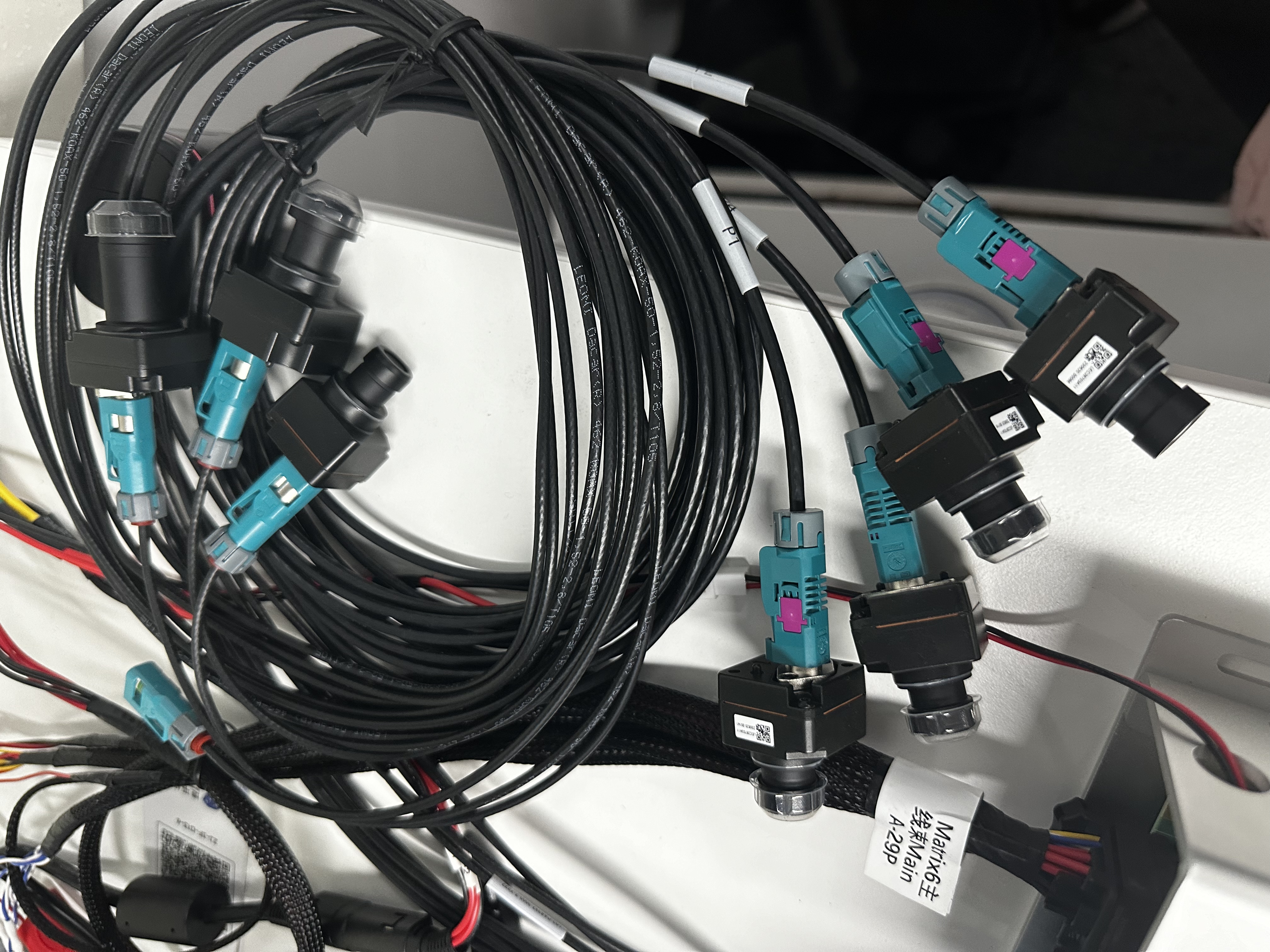

RX口LINK端子模组描述备注RX0ALCE-OVX8B Fov1203840x2160 RAW12CLCE-OVX8B Fov303840x2160 RAW12DLCE-OVX3C Fov601920x1280 RAW12RX1A-DLCE-OVX3C Fov1001920x1280 RAW12RX4A-DSENSING-ISX031 Fov1901920x1536 YUV422

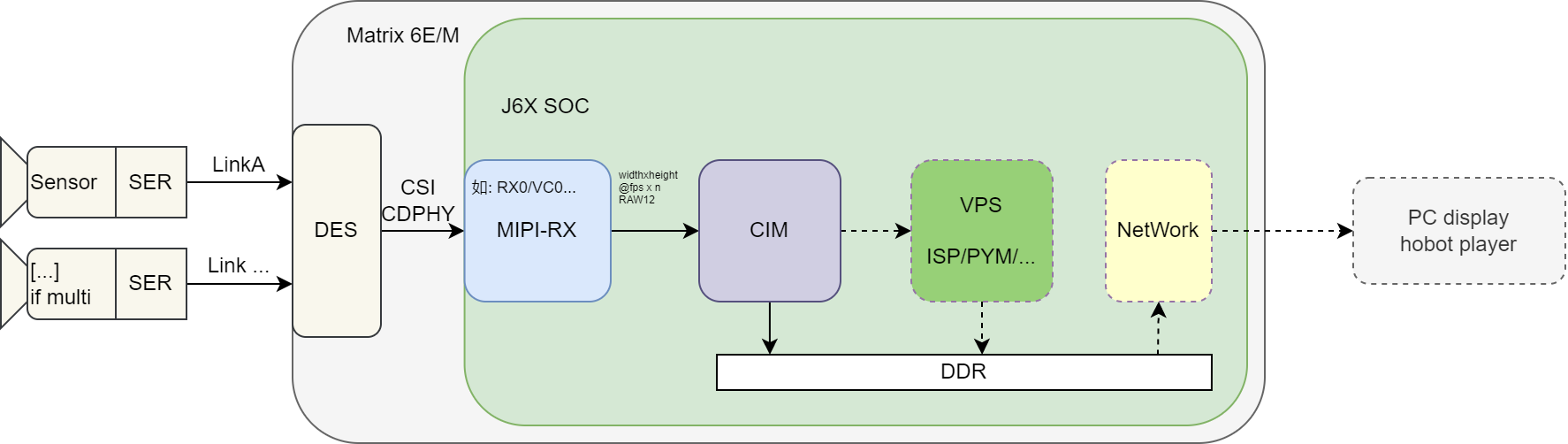

本sample基于Matrix 6E/M硬件使用，其硬件连接及数据流通路如下：

1.2 软件功能：

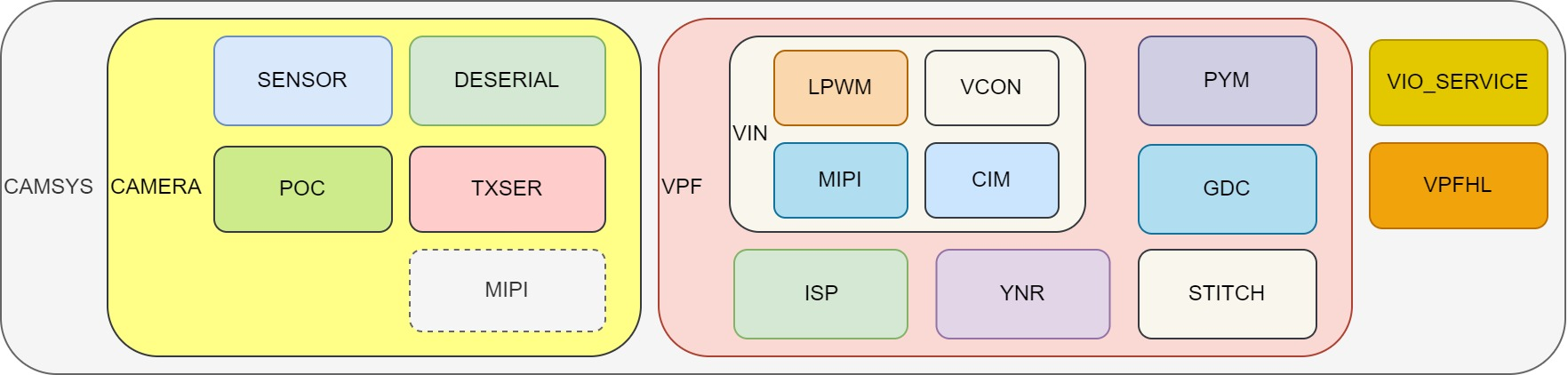

J6的Sensor接入属于图像处理子系统中的Camera部分，各模块间有结构如下：

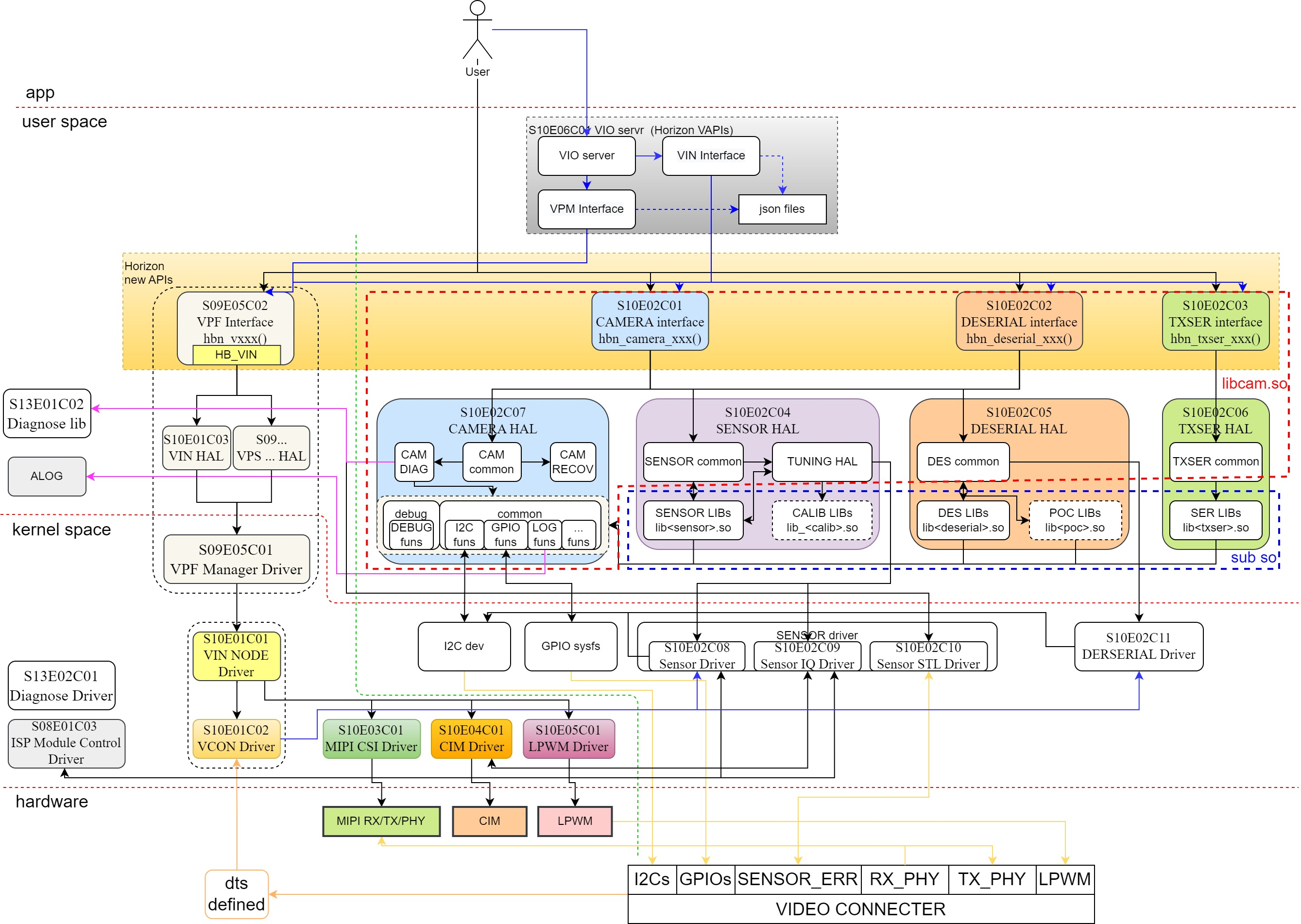

其中Camera部分主要包括: Sensor，Deserial，Poc，Txser设备驱动及MIPI配置操作，系统结构有如下：

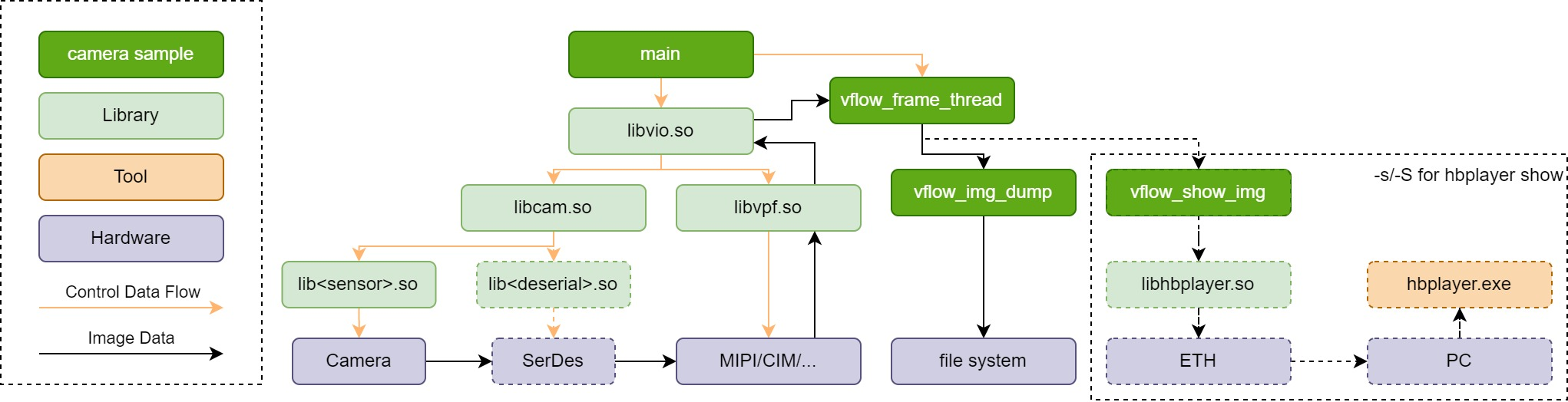

本sample基于VIO API实现，调用libvio提供的API，同时通过配置文件的方式，实现单路或多路Camera接入验证，并支持将接收的数据图像dump到文件系统中，用于图像数据验证，同时还支持可选的hbplayer显示功能，用于查看Camera输入图像。

2. Camera-Sample使用：

本文的demo sample实现单路、多路Camera接入与处理。

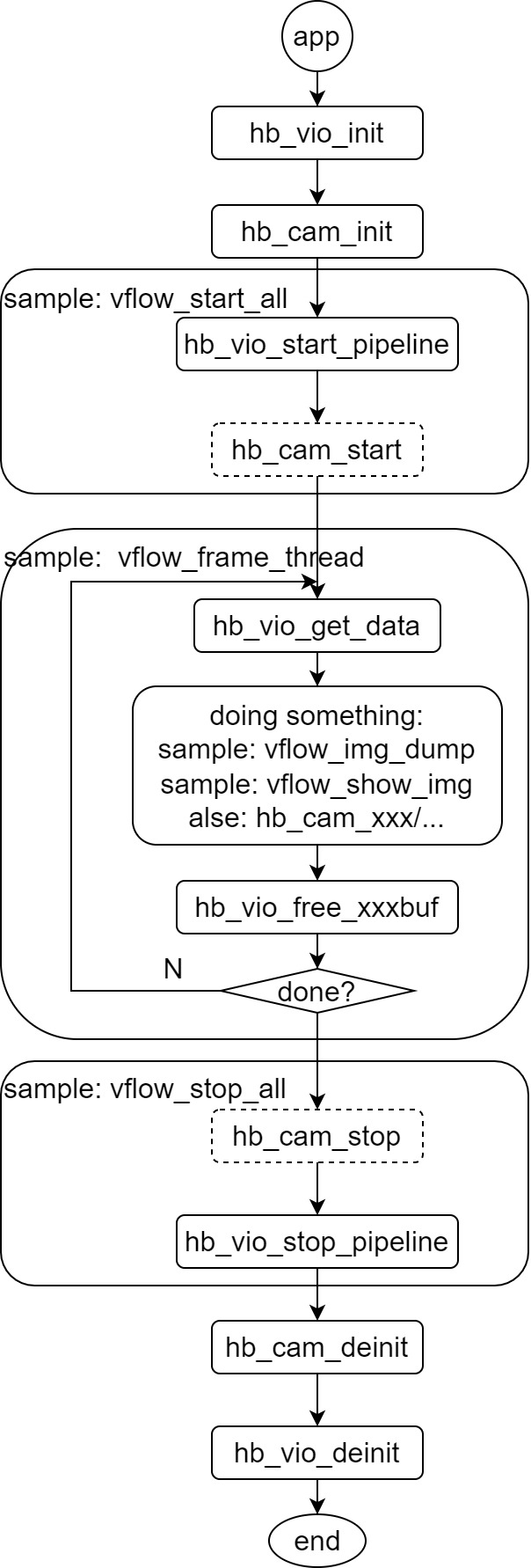

2.1 调用流程

采用MediaCodec的poll模式来解耦输入和输出，可使编码帧率性能达到最优。在主线程中灌YUV数据：取出一个空的input buffer，配置YUV数据的地址信息（如phys addr），再queue input buffer并通知编码器处理该帧数据；另一个线程取输出码流：通过select接收硬件编码完成通知，取出一个硬件填满输出码流的output buffer，将编码结果写到文件中后归还output buffer。

此处的hb_cam_start/hb_cam_stop为可选调用，目前在sample中未直接使用，若有兼容原VIO API流程需要，仍支持继续调用。

int32_t hb_vio_init( const char *cfg_file)：初始化VIO模块，包括cim& isp & pym & gdc & ynr，初始化配置文件配置的所有pipeline，多路场景时配置文件对应包含多路配置，vio init必须最先调用，再调用hb_cam_init。

int32_t hb_vio_deinit(void)：释放init中用到的各种资源，内存等。

int32_t hb_cam_init(uint32_t cfg_index，const char *cfg_file)：初始化cam模块中的sensor & mipi rx(mipi tx)。

int32_t hb_cam_deinit(uint32_t cfg_index)：释放camera模块资源，和hb_cam_init对应。

int32_t hb_vio_start_pipeline(uint32_t pipeline_id)：启动vio pipe通路工作，对应初始化中的数据通路。

int32_t hb_cam_start(uint32_t port)：启动sensor数据流，mipi检查是否有hs信号，使能对应cim/cimdma。

int32_t hb_vio_get_data(uint32_t pipeline_id, VIO_DATA_TYPE_E info_type，void* data)：指定pipeline_id，通过type类型，执行不同的实际操作，得到对应type类型的数据结构，获取到的yuv图像地址默认是连续的。

int32_t hb_cam_stop(uint32_t port)：关闭sensor数据流，执行mipi stop，关闭对应cim/cimdma。

int32_t hb_vio_stop_pipeline(uint32_t pipeline_id)：关闭vio对应pipe id通路工作，对应初始化中的数据通路，如果数据通路包含hb_vio_start_pipeline所打开的，退出时需要先关闭camera数据。

2.2 源码主干：

Encoder:

2.3 编译&运行：

获取AppSDK包后，进入appuser执行：

*其中hbrootfs-sdk_0.0.1.XXX_all.deb是地平线自己的库和头文件，rootfs-sdk-focal_0.0.1.XXX_all.deb是系统库，aarch64-linux-hb-gcc_12.2.0_amd64.deb是gcc 12.2.0工具链，目前在ubuntu22.04非docker环境下运行正常。其它环境不能保证。

进入toolchain执行：

Sample代码路径：

运行参数说明：

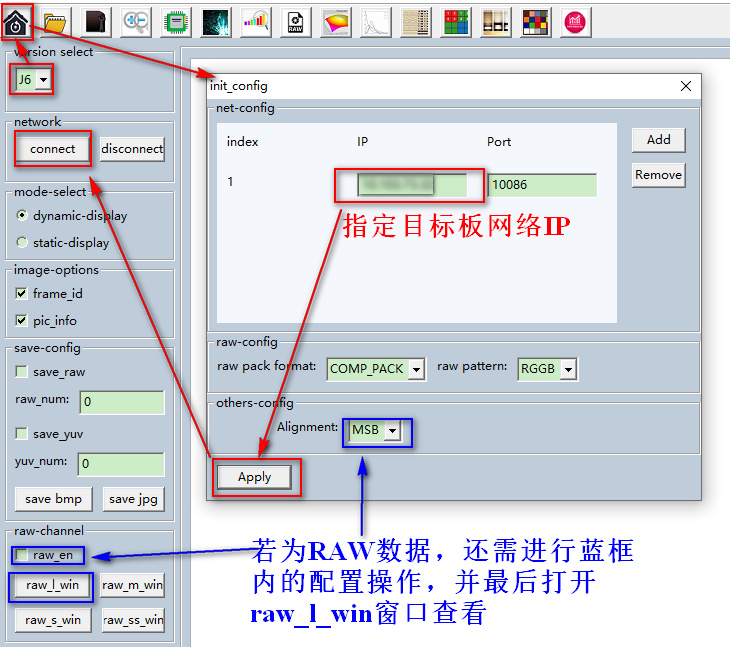

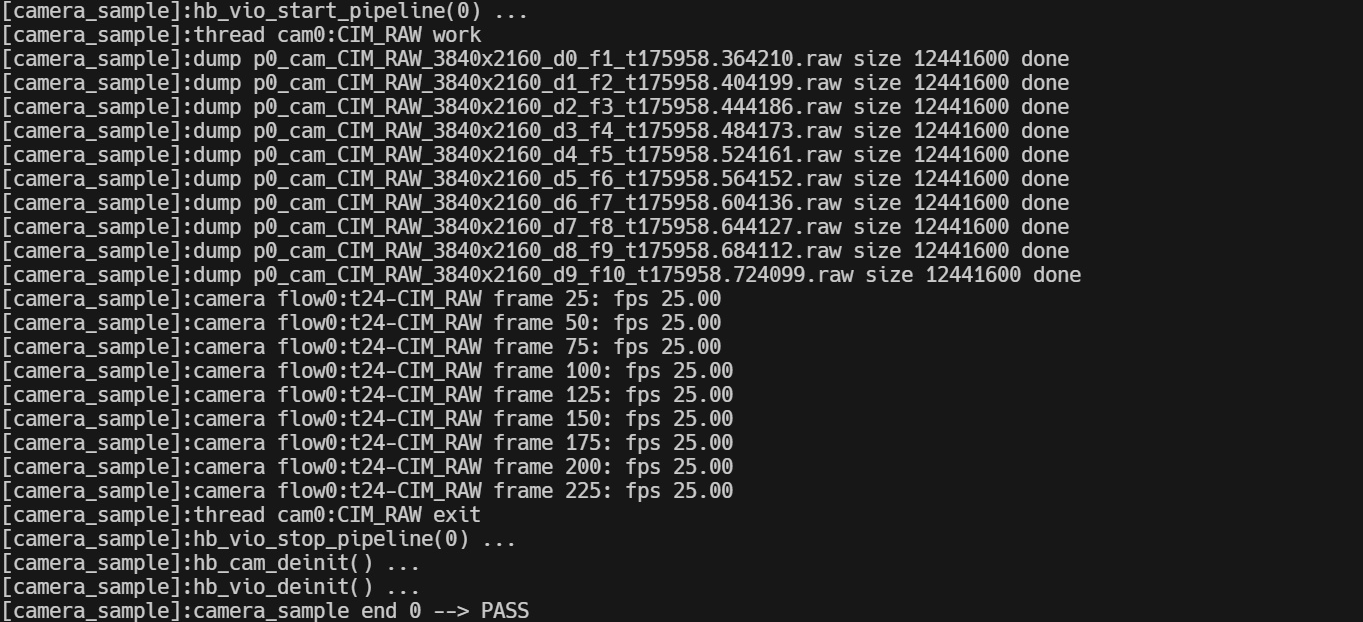

参数名说明是否必须备注-c指定Camera配置文件，默认为./hb_j6dev.json否若非当前目录，需指定-v指定VIO配置文件，默认为./vpm_config.json否若非当前目录，需指定-p指定运行camera通道的数量，默认为自动获取否若非全运行，需指定-M指定运行camera通路的掩码，默认为自动获取否若非全运行，可指定-t指定要获取的数据类型，按bit掩码，默认为CIM_RAW支持b#的方式进行配置，如：CIM_RAW：b24，CIM_YUV：b25否若为YUV数据，需指定-d使能dump功能，将数据dump到当前运行目录下支持dump数量设置，如：-d 10 为前10帧否若要dump数据，需使能-s使能hbplayer显示功能否若要显示查看，需使能-S配置hbplayer显示用端口，默认0使用默认端口否-l指定log打印信息，通过bit掩码配置，默认为1，只打印fps统计信息：b0-fps统计信息，b1-取帧时信息，b2-帧基础信息，b3-帧详细信息，b4-显示发送信息；否-r指定运行时间，默认为0，只验证配置后立即退出是若要长时运行，需指定-V获取sample版本信息否-h查看帮助信息否

复制/src源码到新建文件夹codec并构建新Makefile：

Makefile:

执行make完成编译，生成的文件为./program
