1. Codec模块简述：

Codec（Coder-Decoder）是指编解码器，用于压缩或解压缩视频、图像、音频等媒体数据；J6 Soc中存在两种硬件编解码单元，分别是VPU（Video process unit）和JPU（Jpeg process unit），可提供4K@90fps的视频编解码能力和4K@90fps的图像编解码能力。

1.1 硬件特性：

1.1.1 JPU硬件特性：

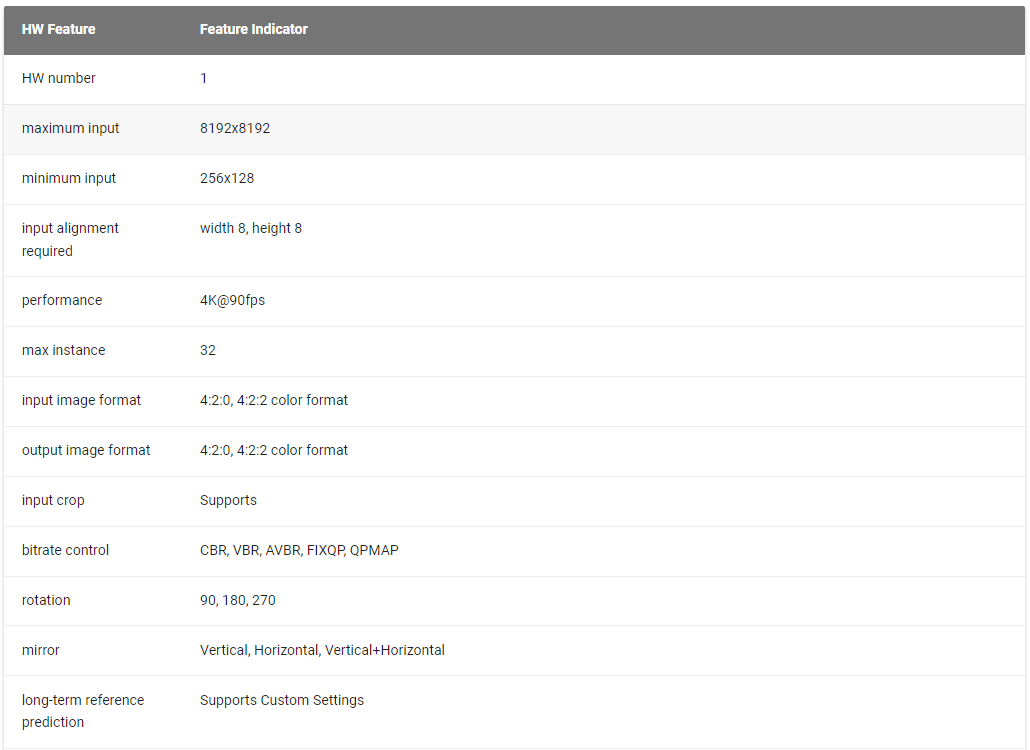

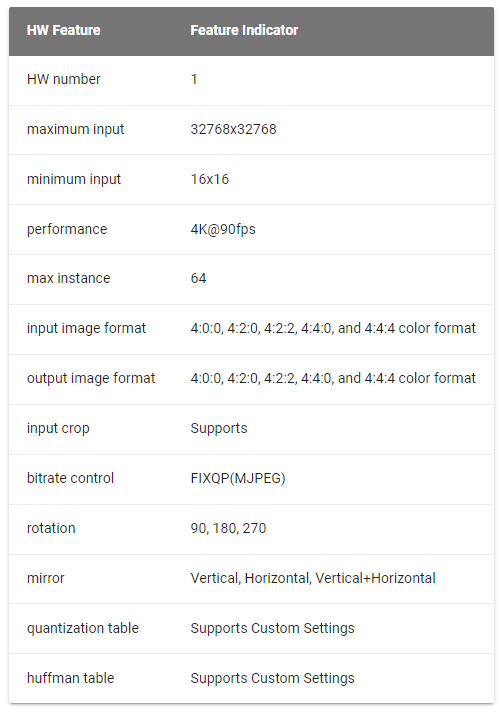

1.1.2 VPU硬件特性：

1.2 软件功能：

MediaCodec子系统会提供音视频和图像的编解码组件，原始流封装和视频录像等功能。该系统主要会封装底层codec硬件资源和软件编解码库，为上层提供编解码能力。开发者可以基于提供的编解码接口实现H265和H264视频的编解码功能，也可以使用JPEG编码功能将摄像头数据存成JPEG图片，还可以使用视频录像功能实现摄像头数据的录制。

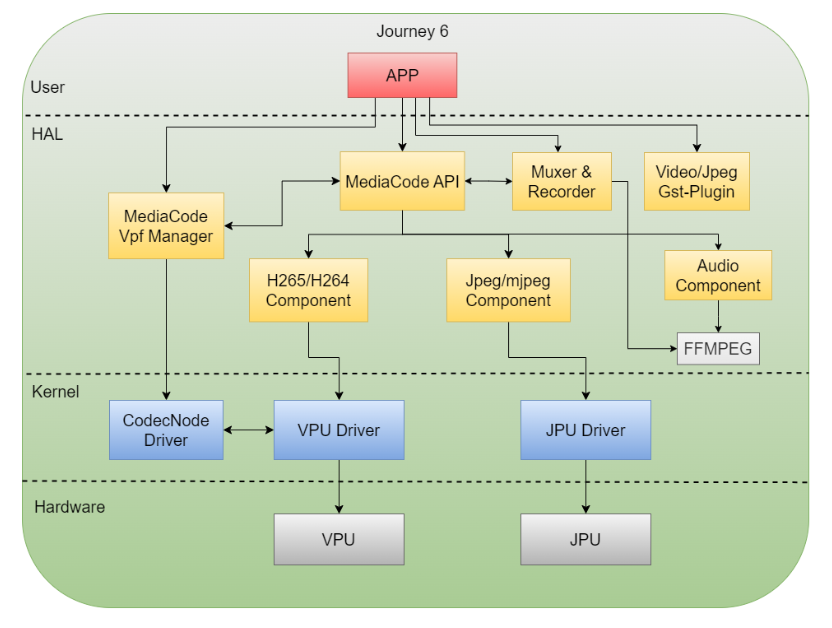

1.2.1 整体框架：

1.2.2 控制接口：

hb_s32 hb_mm_mc_initialize(media_codec_context_t *context)：初始化编码或解码器，调用成功后MediaCodec进入MEDIA_CODEC_STATE_INITIALIZED状态。

hb_s32 hb_mm_mc_configure(media_codec_context_t *context)：配置编码或解码器，调用成功后MediaCodec进入MEDIA_CODEC_STATE_CONFIGURED状态。

hb_s32 hb_mm_mc_start(media_codec_context_t *context, const mc_av_codec_startup_params_t *info)：启动编码/解码流程，MediaCodec将创建编解码实例、设置序列或解析数据流、注册Framebuffer、编码头信息等，调用成功后MediaCodec进入MEDIA_CODEC_STATE_STARTED状态。

hb_s32 hb_mm_mc_stop(media_codec_context_t *context)：停止编码/解码流程，退出所有子线程并释放相关资源，调用成功后MediaCodec回到MEDIA_CODEC_STATE_INITIALIZED状态。

hb_s32 hb_mm_mc_release(media_codec_context_t *context)：释放MediaCodec内部所有资源，用户需要在调用该函数前调用hb_mm_mc_stop来停止编解码，操作成功后MediaCodec进入MEDIA_CODEC_STATE_UNINITIALIZED状态。

hb_s32 hb_mm_mc_queue_input_buffer(media_codec_context_t *context, media_codec_buffer_t *buffer, hb_s32 timeout)：填充需要处理的buffer到MediaCodec中。

hb_s32 hb_mm_mc_dequeue_input_buffer(media_codec_context_t *context, media_codec_buffer_t *buffer, hb_s32 timeout)：获取输入的buffer。

hb_s32 hb_mm_mc_queue_output_buffer(media_codec_context_t *context, media_codec_buffer_t *buffer, hb_s32 timeout)：返还处理完的output buffer到MediaCodec中。

hb_s32 hb_mm_mc_dequeue_output_buffer(media_codec_context_t *context, media_codec_buffer_t *buffer, media_codec_output_buffer_info_t *info, hb_s32 timeout)：获取输出的buffer。

1.2.3 码率控制模式：

MediaCodec支持对H264/H265和MJPEG协议的码率控制，分别支持H264/H265编码通道的CBR、VBR、AVBR、FixQp和QpMap五种码率控制方式，以及支持MJPGE编码通道的FixQp码率控制方式。

1.2.3.1 CBR说明：

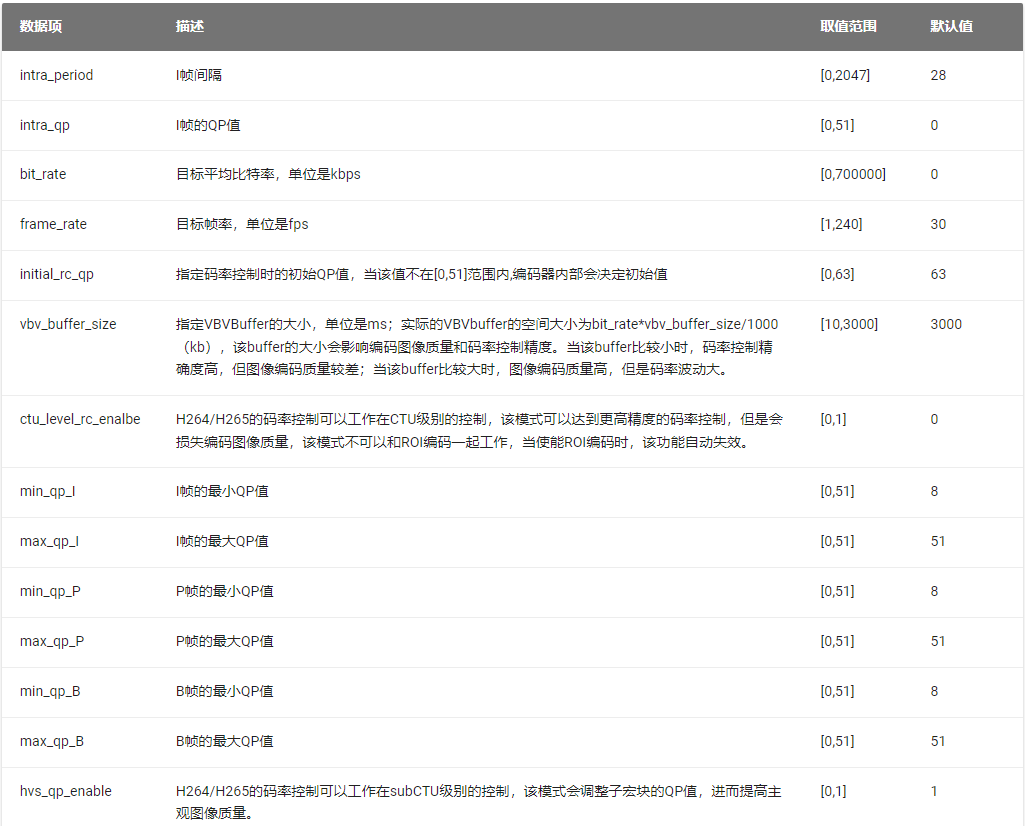

CBR表示恒定码率，能够保证整体的编码码率稳定。下面是CBR模式下各个参数含义：

1.2.3.2 VBR说明：

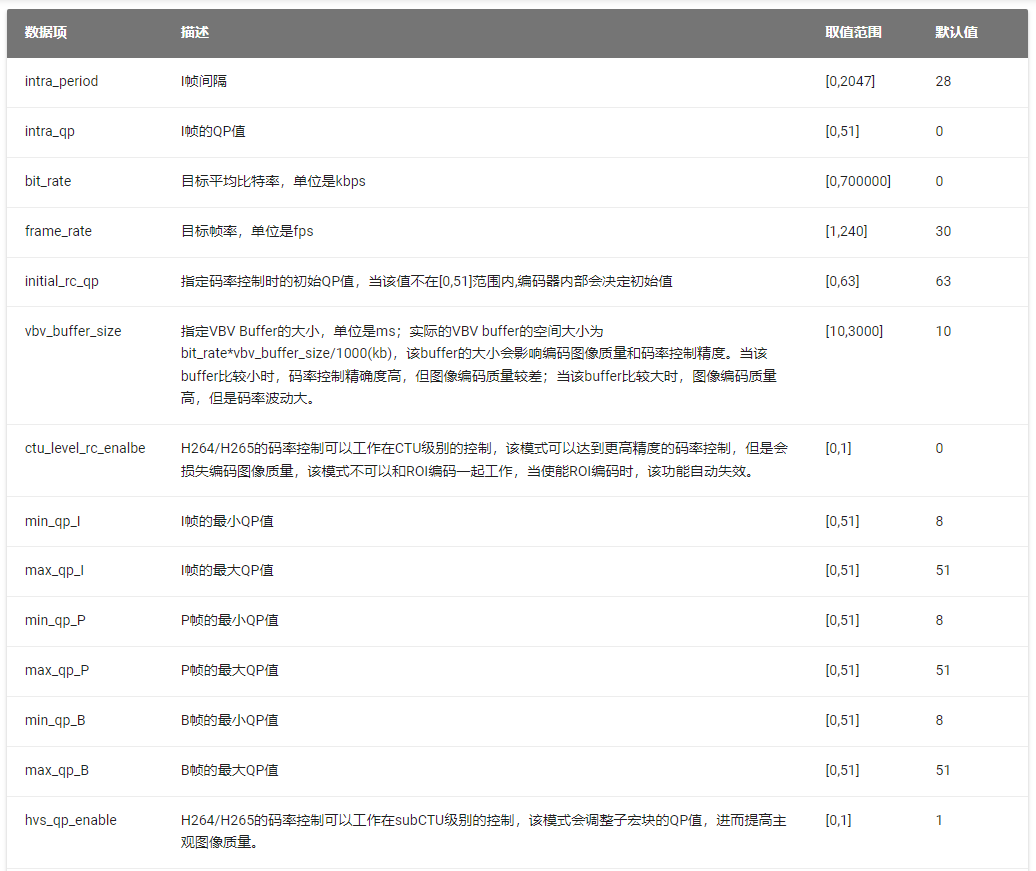

VBR表示可变码率，简单场景分配比较大的qp，压缩率小，质量高。复杂场景分配较小qp，可以保证编码图像的质量稳定。下面是VBR模式下各个参数含义：

1.2.3.3 AVBR说明：

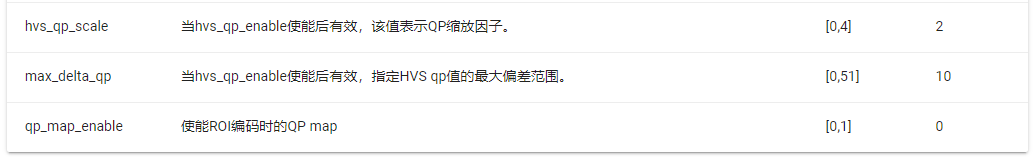

ABR表示恒定平均目标码率，简单场景分配较低码率，复杂场景分配足够码率，使得有限的码率能够在不同场景下合理分配，这类似VBR。同时一定时间内，平均码率又接近设置的目标码率，这样可以控制输出文件的大小，这又类似CBR。可以认为是CBR和VBR的折中方案，产生码率和图像质量相对稳定的码流。下面是AVBR模式下各个参数含义：

1.2.3.4 FixQp说明：

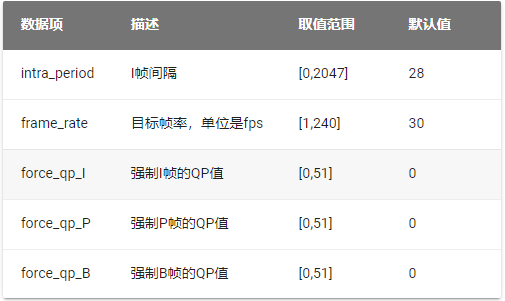

FixQp表示固定每一个I帧、P帧的QP值，对于I/P帧可以分别设值。下面是FixQp模式下各个参数含义：

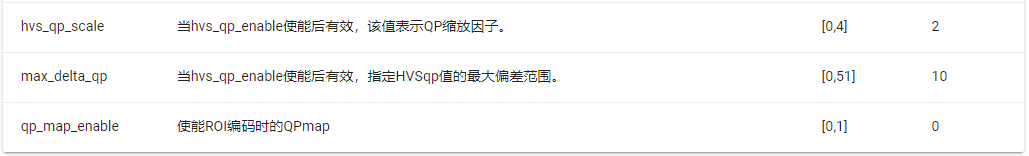

1.2.3.5 QPMAP说明：

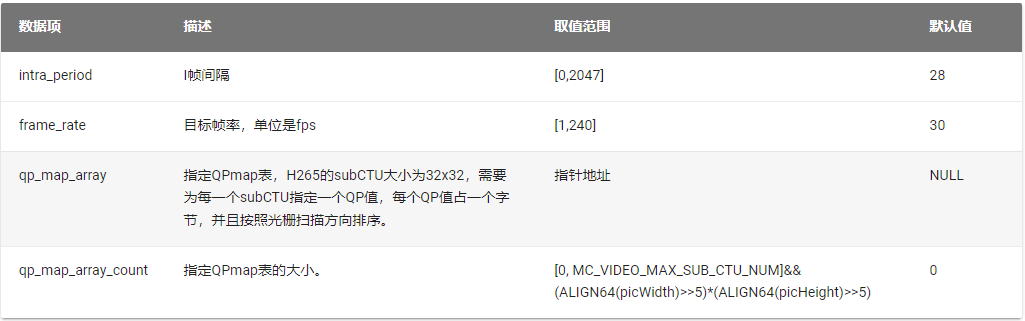

1.2.4 编码效果：

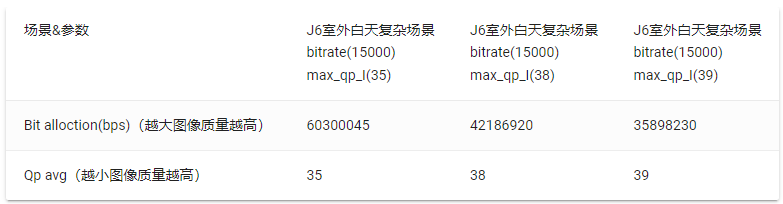

根据当前客户使用codec进行视频编码的场景，多将码率模式设置为CBR，当编码的场景较为复杂时，为了保证视频质量，硬件会自动提高码率值，导致输出的视频较预期更大。因此为了兼顾视频质量和实际码率，需要统筹bit_rate和max_qp_I/P值的设置。下面给出了全I帧模式下，不同复杂场景下，码率设置为15000kbps时，不同max_qp_I下实际码率和qp的情况（不同场景复杂程度不同，下列数据仅供参考）：

H264/H265编码支持GOP结构的设置，用户可从预置的3种GOP结构种选择，也可自定义GOP结构。

GOP结构表可定义一组周期性的GOP结构，该GOP结构将用于整个编码过程。单个结构表中的元素如下表所示，其中可以指定该图像的参考帧，如果IDR帧后的其他帧指定的参考帧为IDR帧前的数据帧，编码器内部会自动处理这种情况使其不参考其他帧，用户无需关心这种情况。用户在自定义GOP结构时需要指明结构表的数量，最多可定义3个结构表，结构表的顺序需要按照解码顺序排列。 下面表示了结构表中各个元素的含义：

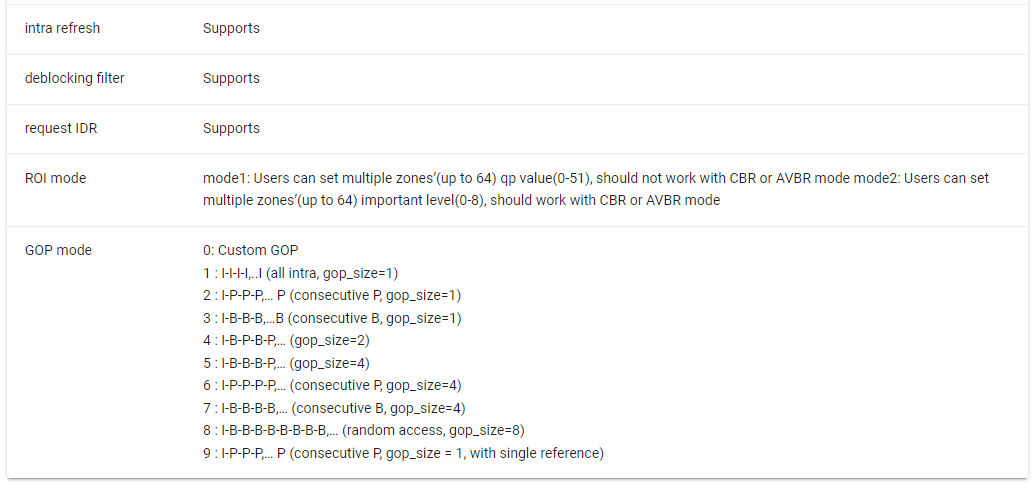

J6中一共支持设置九种GOP预置结构：

2. Codec-Sample使用：

编码 yuv 图像, 生成 h264/h265 视频或 jpg 图片。

2.1 encoder：

2.1.1 调用流程

采用MediaCodec的poll模式来解耦输入和输出，可使编码帧率性能达到最优。 在主线程中灌YUV数据：取出一个空的input buffer，配置YUV数据的地址信息（如phys addr），再queue input buffer并通知编码器处理该帧数据； 另一个线程取输出码流：通过select接收硬件编码完成通知，取出一个硬件填满输出码流的output buffer，将编码结果写到文件中后归还output buffer。

check_and_init_test：打开输入文件（yuv），并打开内存管理模块申请内存缓冲；

hb_mm_mc_initialize：初始化编码或解码器，调用成功后MediaCodec进入MEDIA_CODEC_STATE_INITIALIZED状态；

hb_mm_mc_configure：配置编码或解码器，调用成功后MediaCodec进入MEDIA_CODEC_STATE_CONFIGURED状态；

hb_mm_mc_start：启动编码/解码流程，MediaCodec将创建编解码实例、设置序列或解析数据流、注册Framebuffer、编码头信息等，调用成功后MediaCodec进入MEDIA_CODEC_STATE_STARTED状态；

hb_mm_mc_dequeue_input_buffer：获取输入的buffer；

read_input_frames：从输入文件（yuv）中读取视频帧数据，并将其刷新到buffer中；

hb_mm_mc_queue_input_buffer：填充需要处理的buffer到MediaCodec中；

hb_mm_mc_dequeue_output_buffer：获取输出的buffer；

write_output_streams：outputbuffer写入outFile中；

hb_mm_mc_queue_output_buffer：返还处理完的output buffer到MediaCodec中；

hb_mm_mc_stop：停止编码/解码流程，退出所有子线程并释放相关资源，调用成功后MediaCodec回到MEDIA_CODEC_STATE_INITIALIZED状态；

hb_mm_mc_release：释放MediaCodec内部所有资源，操作成功后MediaCodec进入MEDIA_CODEC_STATE_UNINITIALIZED状态。

2.1.2 源码主干：

Encoder:

2.2 decoder

VPU/JPU从DDR中获得H265/H264/JPG输入源，经过硬件解码后生成yuv图像

2.2.1 调用流程

check_and_init_test：打开输入文件（h265），并打开内存管理模块申请内存缓冲；

hb_mm_mc_initialize：初始化编码或解码器，调用成功后MediaCodec进入MEDIA_CODEC_STATE_INITIALIZED状态；

hb_mm_mc_configure：配置编码或解码器，调用成功后MediaCodec进入MEDIA_CODEC_STATE_CONFIGURED状态；

hb_mm_mc_start：启动编码/解码流程，MediaCodec将创建编解码实例、设置序列或解析数据流、注册Framebuffer、编码头信息等，调用成功后MediaCodec进入MEDIA_CODEC_STATE_STARTED状态；

hb_mm_mc_dequeue_input_buffer：获取输入的buffer；

hb_mm_mc_dequeue_output_buffer：获取输出的buffer；

write_output_streams：outputbuffer写入outFile中；

hb_mm_mc_queue_output_buffer：返还处理完的output buffer到MediaCodec中；

hb_mm_mc_stop：停止编码/解码流程，退出所有子线程并释放相关资源，调用成功后MediaCodec回到MEDIA_CODEC_STATE_INITIALIZED状态；

hb_mm_mc_release：释放MediaCodec内部所有资源，操作成功后MediaCodec进入MEDIA_CODEC_STATE_UNINITIALIZED状态。

2.2.2 源码主干：

2.3 编译&运行：

获取AppSDK包后，进入appuser执行：

*其中hbrootfs-sdk_0.0.1.XXX_all.deb是地平线自己的库和头文件，rootfs-sdk-focal_0.0.1.XXX_all.deb是系统库，aarch64-linux-hb-gcc_12.2.0_amd64.deb是gcc 12.2.0工具链，目前在ubuntu22.04非docker环境下运行正常。其它环境不能保证。

进入toolchain执行：

Sample代码路径：

运行参数说明：

复制/src源码到新建文件夹codec并构建新Makefile：

Makefile:

执行make完成编译，生成的文件为./program

使用WinScp将program传输到单板上。*需要encode的yuv文件请用户自行准备，本文档使用PYM生成的yuv文件。

通过ssh或串口进入/home/hobot/执行：*w和h需要进行16字节对齐，如原始yuv不支持则会出现数据丢失

Sample运行时日志:

生成的缩放jpg文件存放在指定-o目录下。

生成的Jpeg效果如下：

*有关jpg工具查看1080p图片时出现绿边问题：

问题说明：这是因为当前ip进行编码时按照16位对齐进行，假如到最后如果是8位对齐而不是16位对齐，那么编码器就会在后面补齐，这部分补齐的数据是随机产生的，不属于有效数据；

使用YUView打开生成的3840x2160.yuv:

*注意配置offset：
