写在前面：

关于OE包内参考算法的使用，地平线已经释放了大量文档指导用户完成各类模型的训练、校准、量化、定点过程，但其中有些细节可能会对不是特别熟悉算法工具链的客户造成困扰，本文档致力于消除参考算法使用过程中所有可能存在的模糊操作，引导初学者快速上手参考算法，在实操中树立信心、激发学习兴趣。

1 环境部署

1.1 开发机准备

为了顺利地使用工具链，地平线建议您选择的开发机应满足以下要求：

硬件/操作系统要求CPUCPU I3以上或者同级别E3/E5的处理器内存16G或以上级别GPUCUDA11.8、驱动版本Linux:>= 510.39.01*

（推荐驱动版本Linux:520.61.05）

适配显卡包括但不限于：

1. GeForce RTX 3090

2. GeForce RTX 2080 Ti

3. NVIDIA TITAN V

4. Tesla V100S-PCIE-32GB

5. A100系统原生Ubuntu 22.04

1.2 Docker容器部署

地平线要求的Docker基础环境如下，请提前在您的宿主机上完成安装：

完成Docker基础环境安装后，还需要将无root权限的用户添加到Docker用户组中。参考命令如下：


拉取docker镜像，并下载OE开发包，将OE开发包和Nuscenes数据集挂载到docker容器中。参考命令如下：

注意，“--gpus”参数一定要设置为all，代表着在容器内能使用开发机所有的GPU，“--shm-size”一定要修改，不然默认共享内存仅为64MB。

2 数据集准备

2.1 数据集下载

进入nuscenes官网，根据提示完成账户的注册，下载Full dataset(v1.0)、CAN bus expansion和Map expansion（v1.3）、nuScenes-lidarseg这四个项目下的文件。下载后的压缩文件为：

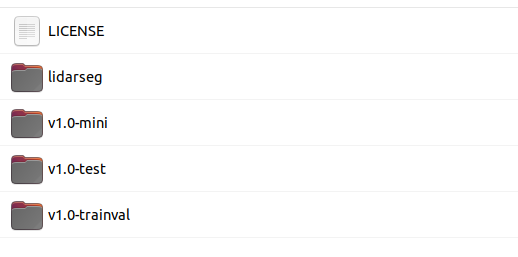

Full dataset(v1.0)包含多个子数据集，如果不需要进行v1.0-trainval数据集的浮点训练和精度验证，可以只下载v1.0-mini数据集进行小场景的训练和验证。

2.2 Full dataset版本数据集打包和meta文件夹构建

2.2.1 数据集打包

将下载完成的v1.0-trainval01_blobs.tar~v1.0-trainval10_blobs.tar、nuScenes-lidarseg-all-v1.0.tar.bz2、v1.0-trainval_meta.tar、nuScenes-map-expansion-v1.3.zip和can_bus.zip进行解压，解压后的目录如下所示：

进入 horizon_model_train_sample/scripts 目录，使用以下命令将训练数据集和验证数据集打包，格式为lmdb。如果将上述nuscenes文件夹放到上述目录内，下面WORKSPACE可替换为`pwd`。

打包结束生成目录如下所示。

  • --src-data-dir为解压后的nuscenes数据集目录；

  • --target-data-dir为打包后数据集的存储目录；

  • --version 选项为["v1.0-trainval", "v1.0-test", "v1.0-mini"]，如果进行全量训练和验证设置为v1.0-trainval，如果仅想了解模型的训练和验证过程，则可以使用v1.0-mini数据集；v1.0-test数据集仅为测试场景，未提供注释。

  • 全量的nuscenes数据集较大，打包时间巨长，如果仅仅作为学习使用mini版就好。

2.2.2 meta文件夹构建

  • 在tmp_data/nuscenes 下创建meta文件夹，如果使用--version = "v1.0-mini",将解压后的v1.0-mini文件夹拷贝到tmp_data/nuscenes/meta 文件夹内，如果使用--version = "v1.0-trainval",将解压后的v1.0-trainval文件夹拷贝到tmp_data/nuscenes/meta 文件夹内；
  • 将解压后的maps文件夹拷贝到tmp_data/nuscenes/meta 文件夹内；
  • 将解压后的lidarseg文件夹拷贝到tmp_data/nuscenes/meta 文件夹内。

如果使用--version = "v1.0-trainval"，此时tmp_data的目录结构为：

2.3 Mini dataset版本数据集打包和meta文件夹构建

如果需要使用mini数据集，在BEVFormer对应的config文件"bevformer_tiny_resnet50_detection_nuscenes"中，需要更改以下配置：

float_trainer/predictor、calibration_trainer/predictor、qat_trainer/predictor、int_infer_predictor/int_infer_trainer的version：数据集的版本，选项为["v1.0-trainval", "v1.0-test", "v1.0-mini"]，选择"v1.0-mini"。

2.3.1 数据集打包

如果下载的是Full dataset(v1.0)中的Mini、CAN bus expansion和Map expansion（v1.3）、nuScenes-lidarseg这四个项目下的文件，将下载完成的v1.0-mini.tgz、nuScenes-lidarseg-all-v1.0.tar.bz2、nuScenes-map-expansion-v1.3.zip和can_bus.zip进行解压，解压后的目录如下所示：

进入 horizon_model_train_sample/scripts 目录，使用以下命令将训练数据集和验证数据集打包，格式为lmdb。如果将上述nuscenes文件夹放到上述目录内，下面WORKSPACE可替换为`pwd`。

打包结束生成目录如下所示。

  • --src-data-dir为解压后的nuscenes数据集目录；

  • --target-data-dir为打包后数据集的存储目录；

  • --version 选项为["v1.0-trainval", "v1.0-test", "v1.0-mini"]，如果进行全量训练和验证设置为v1.0-trainval，如果仅想了解模型的训练和验证过程，则可以使用v1.0-mini数据集；v1.0-test数据集仅为测试场景，未提供注释。

  • 全量的nuscenes数据集较大，打包时间巨长，如果仅仅作为学习使用mini版就好。

2.3.2 meta文件夹构建

  • 在tmp_data/nuscenes 下创建meta文件夹，如果使用--version = "v1.0-mini",将解压后的v1.0-mini文件夹拷贝到tmp_data/nuscenes/meta 文件夹内，如果使用--version = "v1.0-trainval",将解压后的v1.0-trainval文件夹拷贝到tmp_data/nuscenes/meta 文件夹内；
  • 将解压后的maps文件夹拷贝到tmp_data/nuscenes/meta 文件夹内；
  • 将解压后的lidarseg文件夹拷贝到tmp_data/nuscenes/meta 文件夹内。

如果使用--version = "v1.0-mini"，此时tmp_data的目录结构为：

3 权重文件准备

如果不想重复BEVFormer模型的训练、校准、量化、定点过程，可从scripts/configs/bev/README.md内下载BEVFormer的权重文件，用于浮点模型精度验证、Calibration模型精度验证、量化模型精度验证、定点模型精度验证、仿真上板精度验证，或可视化定点模型对于单帧的检测效果，权重文件的下载命令参考：
将权重文件拷贝到scripts/tmp_models/文件夹内，此时tmp_models的目录结构为：

如果想完整复现BEVFormer模型的训练、校准、量化、定点过程，可在数据集和Config文件配置完成后，按照第4、5、6部分的指导进行。

4 Config文件配置

config内容较多，对于用户来说，需要关注的主要有以下参数：

  • device_ids：配置为本机支持的GPU，根据开发环境进行配置；

  • ckpt_dir：权重路径配置；

  • data_rootdir：打包数据集路径配置；

  • meta_rootdir：meta文件所在的路径；

  • float_trainer/predictor、calibration_trainer/predictor、qat_trainer/predictor、int_infer_trainer/int_infer_predictor的checkpoint_path：权重路径配置；

  • float_trainer/predictor、calibration_trainer/predictor、qat_trainer/predictor、int_infer_predictor/int_infer_trainer的version：数据集的版本，选项为["v1.0-trainval", "v1.0-test", "v1.0-mini"]。

上述checkpoint_path和version需要根据数据集的版本和使用需求修改。

5 浮点模型训练和精度验证

5.1 浮点模型训练

config文件中的参数配置完成后，使用以下命令训练浮点模型（如果训练浮点模型，需要使用完整数据集而非mini）：

float训练后模型ckpt的保存路径为config配置的ckpt_callback中save_dir的值，默认为ckpt_dir。

5.2 浮点模型精度验证

浮点模型训练完成以后，可以使用以下命令验证已经训练好的浮点模型精度:

验证完成后，会在终端打印浮点模型在验证集上检测精度，如下所示：


6 模型量化和编译

完成浮点训练后，还需要进行量化训练和编译，才能将定点模型部署到板端。地平线对该模型的量化采用horizon_plugin框架，经过Calibration+QAT量化训练后，使用compile的工具将量化模型编译成可以上板运行的hbm文件。

6.1 Calibration

模型完成浮点训练后，便可进行 Calibration。calibration在forward过程中通过统计各处的数据分布情况，从而计算出合理的量化参数。 通过运行下面的脚本就可以开启模型的Calibration过程：

6.2 Calibration 模型精度验证

Calibration完成以后，可以使用以下命令验证经过calib后模型的精度:

验证完成后，会在终端输出calib模型在验证集上检测精度。

6.3 量化模型训练

Calibration完成后，就可以加载calib权重开启模型的量化训练。 量化训练其实是在浮点训练基础上的finetue，具体配置信息在config的qat_trainer中定义。量化训练的时候，初始学习率设置为浮点训练的十分之一，训练的epoch次数也大大减少。和浮点训练的方式一样，将checkpoint_path指定为训好的calibration权重路径。

通过运行下面的脚本就可以开启模型的qat训练：

6.4 量化模型精度验证

Calibration完成以后，可以使用以下命令验证经过calib后模型的精度:

验证完成后，会在终端输出calib模型在验证集上检测精度，格式见2.3。

6.5 导出定点模型

完成量化训练后，便可以开始导出定点模型。可以通过下面命令来导出：

6.6 定点模型精度验证

指定calibration-checkpoint后，通过运行以下命令进行量化模型的精度验证：

qat模型的精度验证对象为插入伪量化节点后的模型（float32）；quantize模型的精度验证对象为定点模型（int8），验证的精度是最终的int8模型的真正精度，这两个精度应该是十分接近的。

6.7 量化模型编译

在量化训练完成之后，可以使用compile_perf.py脚本将量化模型编译成可以板端运行的hbm模型，同时该工具也能预估在BPU上的运行性能，compile_perf脚本使用方式如下：

opt为优化等级，取值范围为0~3，数字越大优化等级越高，编译时间更长，但部署性能更好。

compile_perf脚本将生成.html文件和.hbm文件（compile文件目录下），.html文件为BPU上的运行性能，.hbm文件为上板实测文件。

运行后，ckpt_dir的compile目录下会产出以下文件：

7 模型推理效果可视化

如果你希望可以看到训练出来的模型对于单帧的检测效果，我们的tools文件夹下面同样提供了预测及可视化的脚本，你只需要运行以下脚本即可，可视化结果将会在save-path路径下输出。

但在此之前你需要在/script中组织你的tmp_orig_data文件夹，文件夹目录为：

imgs为同一时刻下6个相机输出的图片；

其中homo文件夹内的ego2global.npy、ego2img.npy分别是上述图像对应的自车坐标系到世界坐标系、自车坐标系到像素坐标系的homo矩阵，尺寸分别为(4,4)和(6,4,4)。

上述信息可通过一下脚本生成：

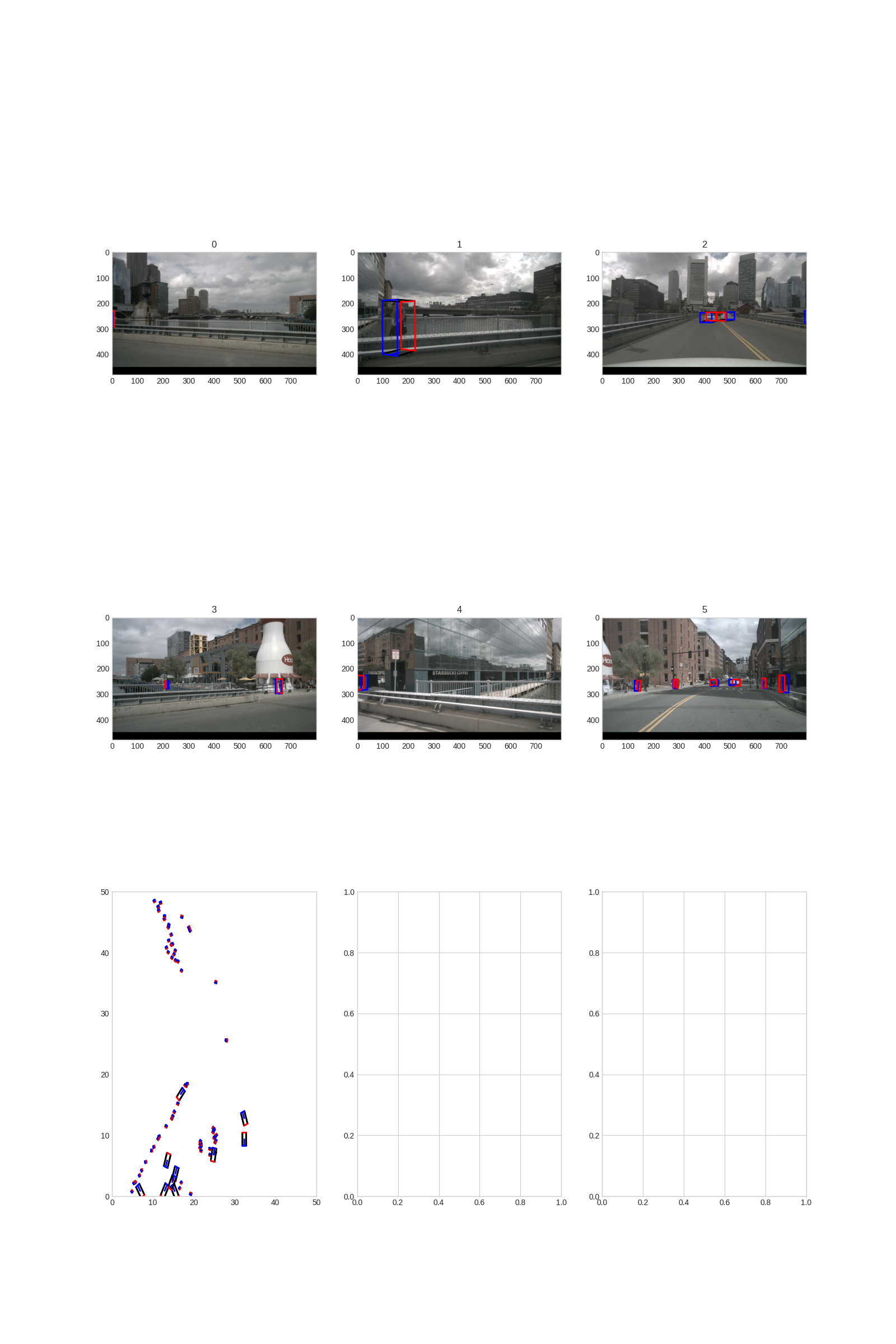

可视化示例如下：
