1.硬件功能

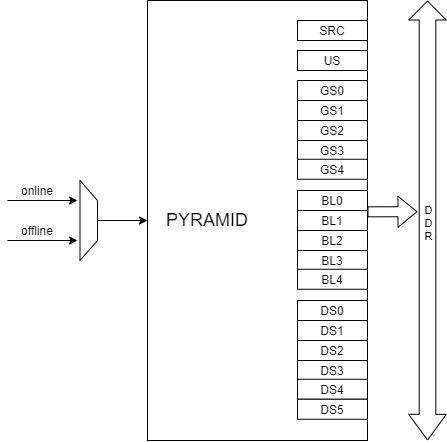

1.1 输出

• 原图层输出

• UV通道可单独bypass

• 可crop输出

• 可配置输出stride

• 双线性下采样图层（BL）输出

• 层数：5

• 每层图像支持输出可单独配置，UV可单独bypass

• 可crop输出

• 可配置输出stride

• 高斯下采样图层（GS）输出

• 层数：5

• 每层图像支持输出可单独配置，UV可单独bypass

• 可crop输出

• 可配置输出stride

• 可配置垂直5x1和水平1x5的滤波系数

• ROI Downscale 图层输出

• 层数：6

• 每层图像支持输出可单独配置，UV可单独bypass

• 可crop输出

• 可配置输出stride

• 缩小ratio(1/2，1]

• 可配置垂直水平相位

• Upscale图层输出

• UV可单独bypass

• 可先crop输入

• 可配置输出stride

• 放大ratio(1，4]

• 可配置垂直水平相位

1.2 输入

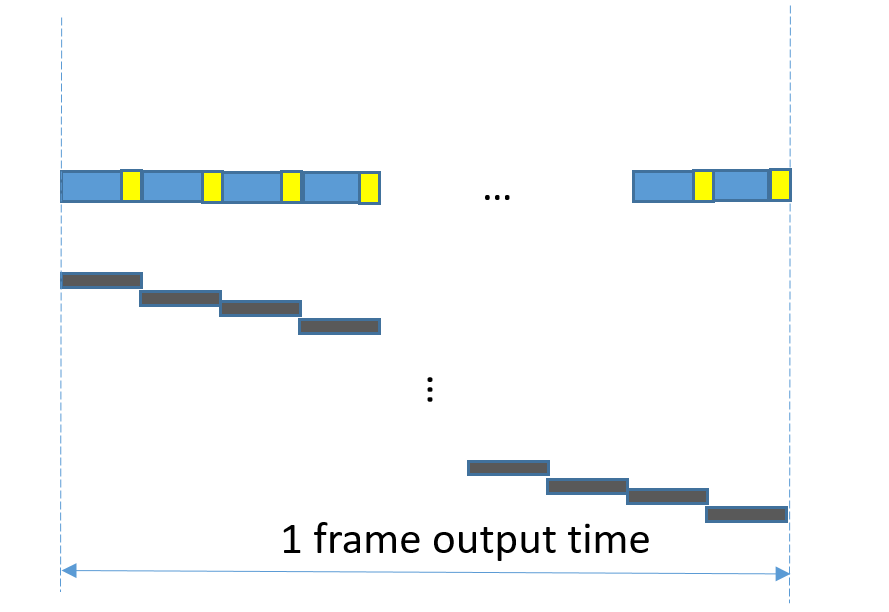

• 支持online或者offline输入，online来源可选择CIM或者ISP；

• online输入是line by line输入，不支持分时复用；

2.软件功能

• 支持16路context配置

• 支持提前中断

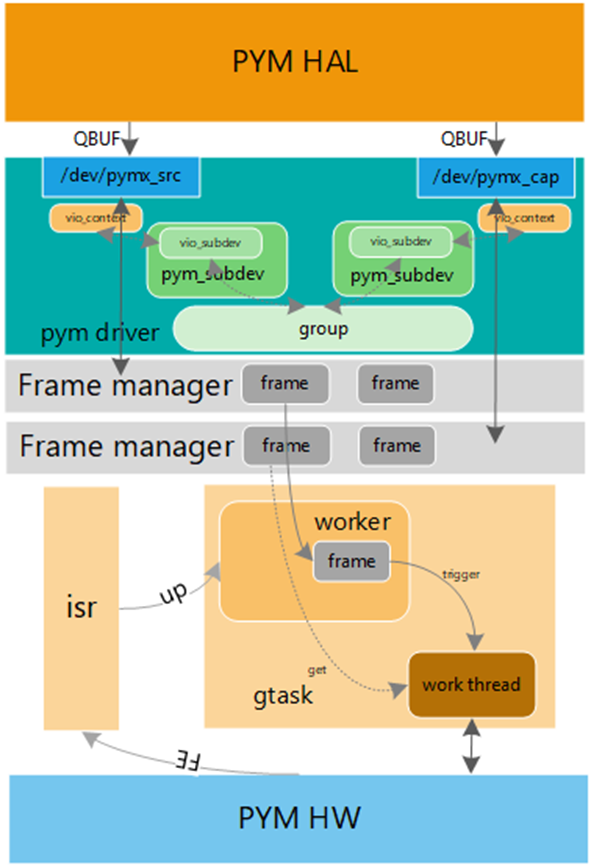

2.1 qbuf workflow

• Pym driver会生成pymx_src和pymx_cap

• pym hal 通过pymx_cap节点调用qbuf函数，释放frame buffer;

• pym hal 通过pymx_src节点调用qbuf函数，传递source frame buffer;

• pym driver会把frame作为一个work，放到worker队列里面，遵循先进先出；

• Worker队列以gtask semaphore为驱动来执行work，往pym硬件更新src buffer address和output buffer addess；

• pym FE中断处理函数，会释放semaphore给gtask；

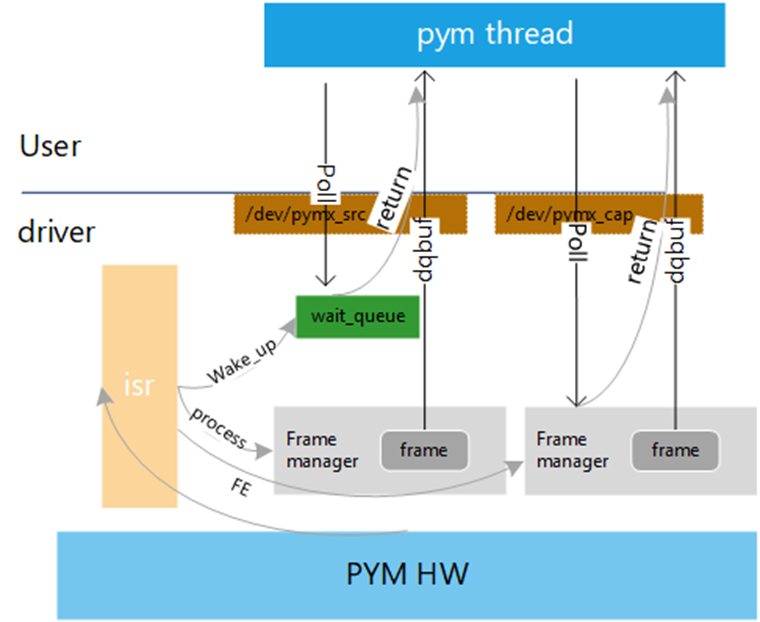

2.2 dqbuf workflow

• pym hal先调用/dev/pymx_src poll函数，获知当前frame buffer状态；如果没有frame buffer处于complete队列，就会阻塞在wait_queue；

• pym FE中断处理函数，会先把frame从process队列切换到complete队列，并唤醒wait_queue；

• pym hal poll返回，调用/dev/pymx_src dqbuf函数，从frame manager获取frame buffer；

• pym hal先调用/dev/pymx_cap poll函数，当前有buffer处于complete队列，就直接返回；

• Pym hal紧接着直接调用/dev/pymx_cap dqbuf函数获取完成帧；

3.常见错误日志

3.1 GP0(res 0, rcnt 0, bcnt 3, scnt 164)

释义：

• 此IP是online输入，FS中断处理函数中判断vio_gwx线程未处于等待信号量状态，预示着下一帧不会写到DDR，丢帧打印；

推荐检查：

• 检查上层是否长时间未获取数据帧并进行释放；

3.2 qbuf failed

释义：

• 当前frame index 4处于request队列，HAL 还buffer的状态不对，只有used/free队列的frame，才能被Hal层还；

推荐检查：

• 应用获取帧之后，同一帧重复释放；

• 应用获取帧之后，等stop/start操作才释放；

3.3 dqbuf failed

释义：

• 表示request队列有8个buffer，process/complete/used队列都没有buffer，因此dqbuf报错；

推荐检查：

• 出现在vio stop阶段，属于正常warning上报，可以不用管；出现在其他阶段，则轮转逻辑异常，需要检查驱动代码逻辑；

3.4 pym hw drop

释义：

• 一般因为带宽吃紧导致PYM丢一帧，PYM硬件以中断的形式上报；

推荐检查：

• 检查当前带宽压力是否过大；

• 检查DS层是否开太多了，建议减少试试；

3.5 pym sw timeout

释义：

• 表示pym 长时间（目前设置的是300ms）没有buffer可用于输出；

推荐检查：

• 检查上层是否长时间未获取数据帧并进行释放；

• 检查上层是否尝试持有数据帧，导致底层buffer不够用；

3.6 pym hw timeout

释义：

• 有两种可能性：

• 配置异常导致PYM输出DDR 挂死；

• 前级模块数据断流；

推荐检查：

• 首先检查前级数据流是否存在断流现象，如果不是，则需要查看PYM配置参数是否异常导致PYM挂死，需得着重注意；

3.7 PYM PROCESS queue has no member

释义：

• frame done中断处理函数中，检查到process队列里没有frame；该log出现意味着buffer存在复写的可能，需重视；

推荐检查：

• 轮转逻辑异常，需要检查驱动代码逻辑；

3.8 pym drop frame because of isp crc error

释义：

• TDMF模式下，因ISP CRC校验错误，丢一帧；

推荐检查：

• 硬件逻辑导致的丢帧，暂时无法规避，一般出现在带宽吃紧的情况；

3.9 pym transfer to request queue

释义：

• TDMF模式，每一路底层预留2块buffer，当底层可用buffer为2块时，便会报该log，意指丢一帧；

推荐检查：

• 检查上层是否长时间持有buffer导致底层buffer不够；

• 检查上层是否长时间未获取buffer导致所有buffer堆积在底层；

3.10 pym lost frame start

释义：

• 该log代表frame start中断丢失，一般是因为系统负载过高导致中断丢失;

推荐检查：

• TDMF和passthrough模式情况下，才有可能出现，检查系统CPU 负载，如果负载过高，且没办法降低，请把TDMF模式改成manual模式；
