一、环境准备

1、硬件环境

开发板：J5 EVM

OE版本：V1.1.68

系统软件：LNX_PL3.0_20231018-2 release

解串器子板：MAX9296，MAX96712

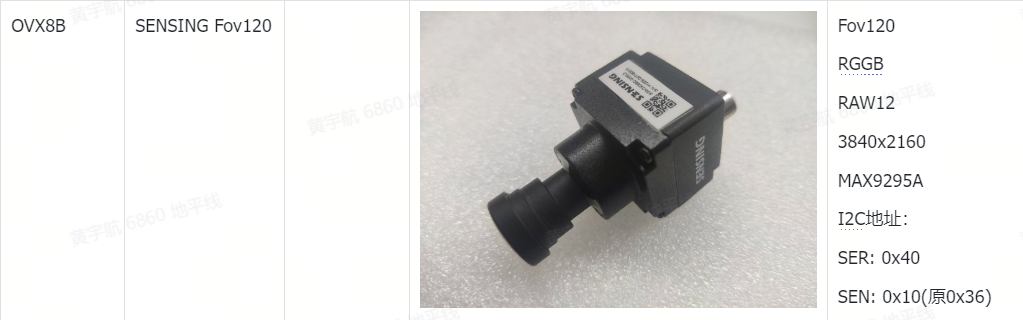

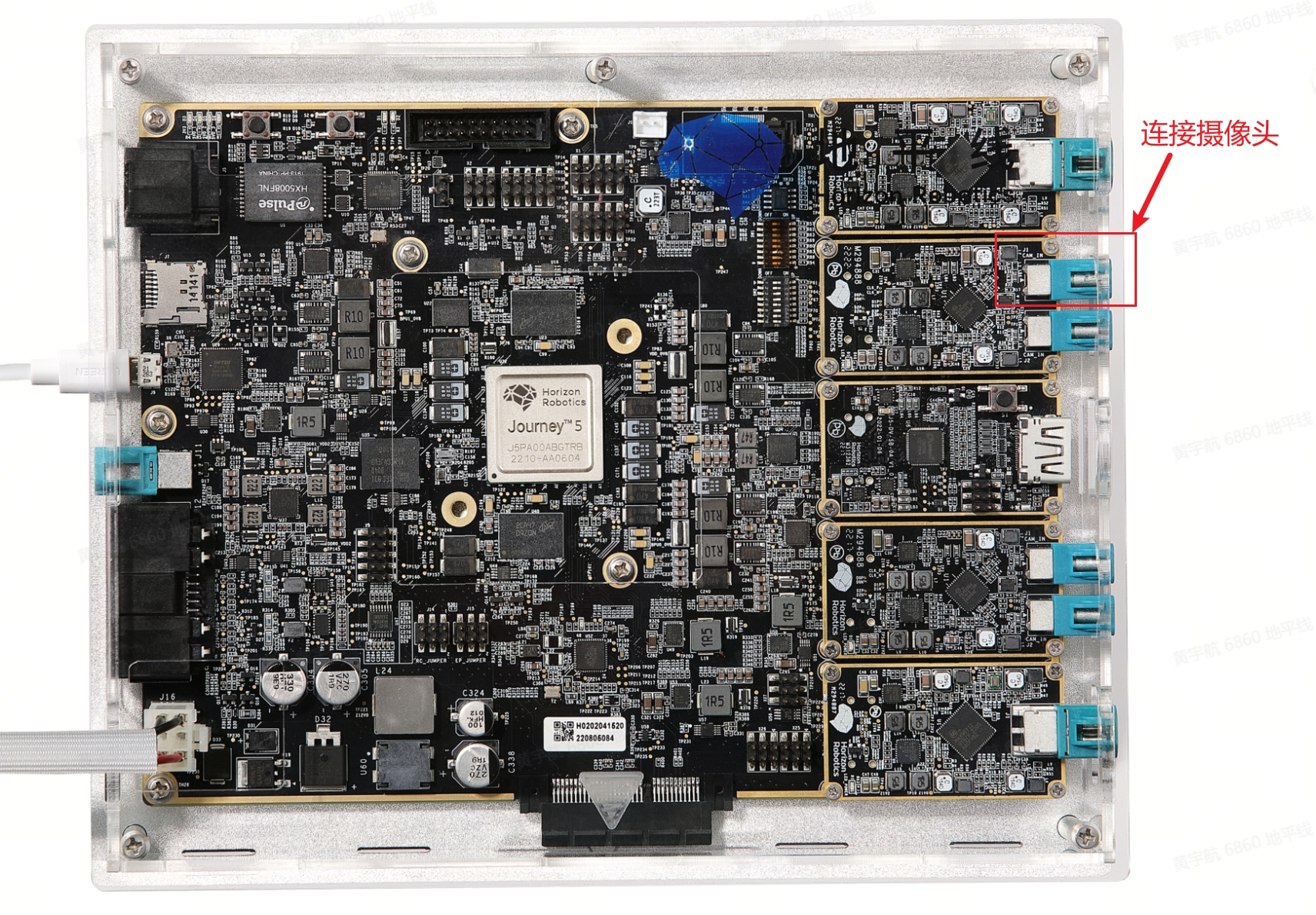

2、硬件连接

3、供电检查

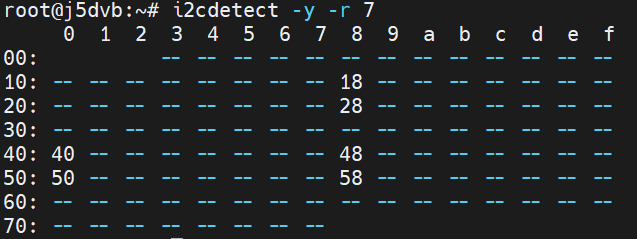

使用i2cdetect检查MIPI RX1是否扫描到Camera和MAX9296子板，只有0x28地址就没有正常供电。

未检测到正常供电时，需要拉高PWDNB引脚电平

二、示例运行

1、编译

2、配置文件修改

2.1、配置文件：

https://pan.horizon.ai/index.php/s/jsgQ4sc529Yo3i9 文件若失效，评论区回复

2.2、配置信息

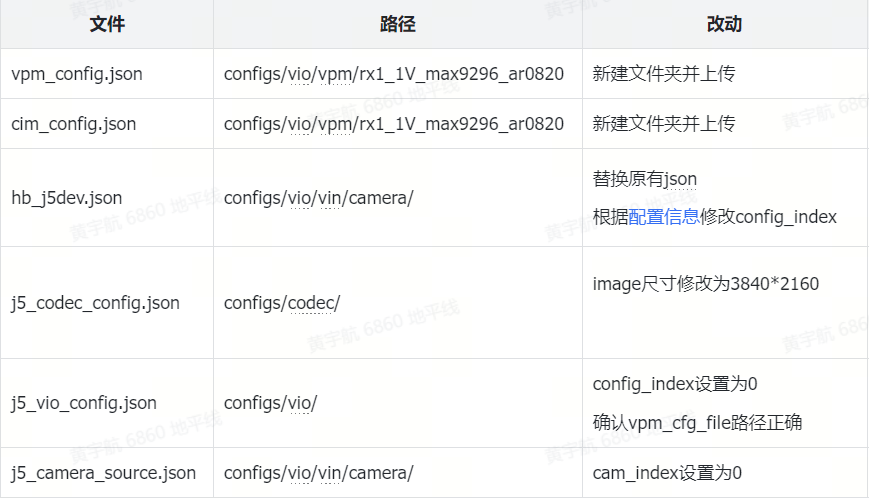

2.3、改动列表

3、运行示例

在deploy目录下运行下面指令，打开浏览器输入对应板卡地址，即可得到正确的结果

三、适配客户模型

客户的模型输入尺寸不同于示例的512*512，需要修改vio/vpm/rx1_1V_max9296_ar0820/vpm_config.json配置

1、重要参数说明

高斯层、线性层、下采样层参数含义相近，以高斯层以及下采样特别参数举例

2、修改配置

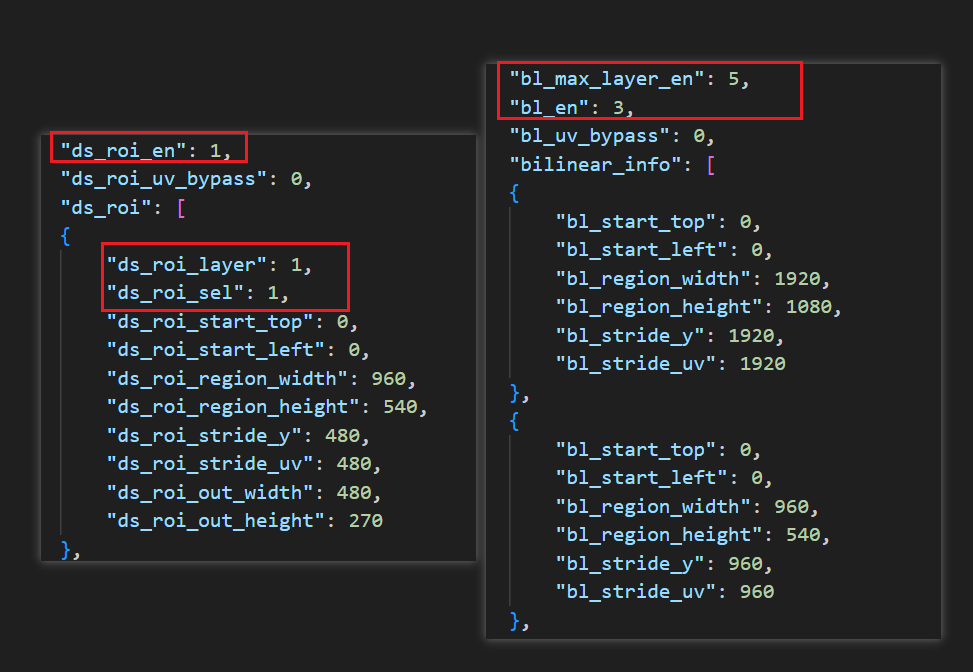

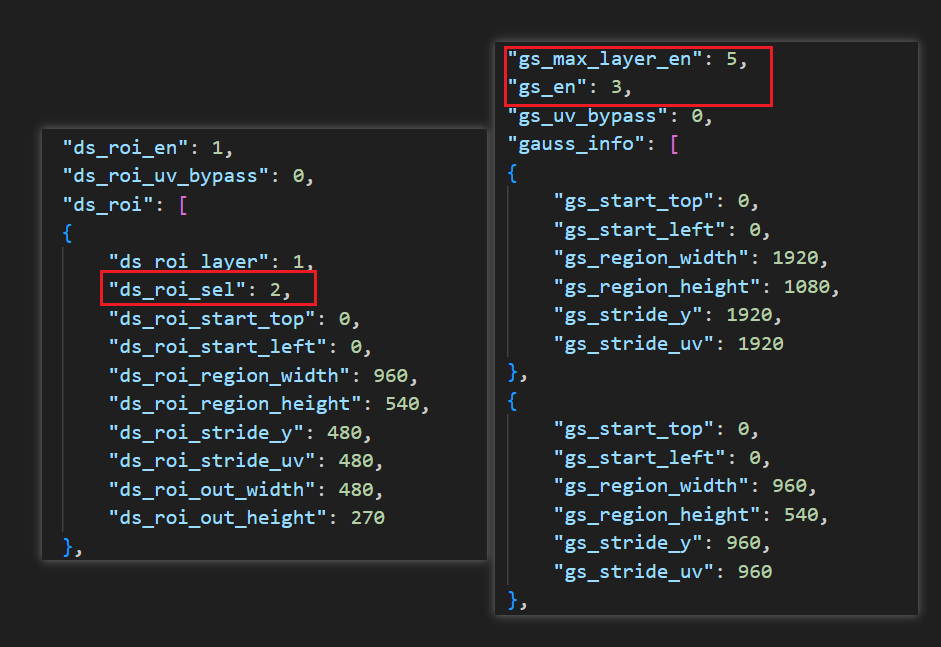

假设客户模型需要的输入是480*270，修改下采样层输出参数有下图两种方式，切记只需要修改红框内参数，其余参数不需要修改，否则会有其他问题

• 线性层：使能线性层前两层，下采样第一层，并选择线性层第二层作为源图输入

• 高斯层：使能高斯层前两层，下采样第一层，并选择高斯层第二层作为源图输入

四、更换接口

J5EVM板端MIPI的RX索引、I2C总线索引以及供电GPIO引脚如下所示：

1、更换MIPI接口

1.1、CIM模式接口更换

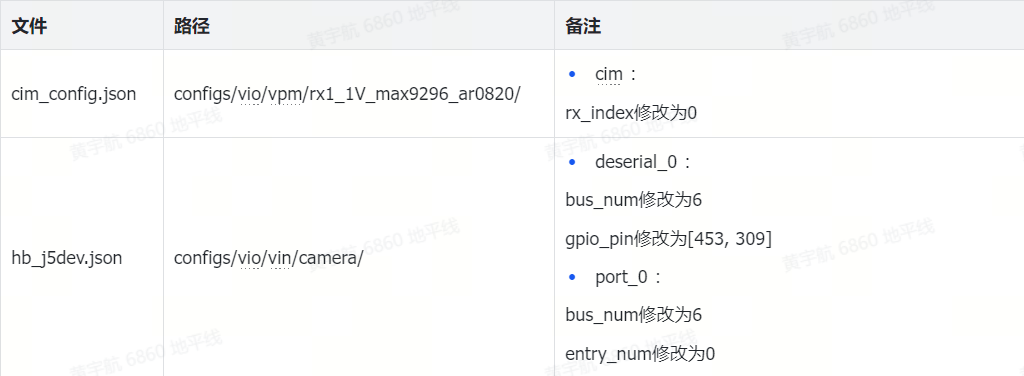

将MAX9296子板从MIPI RX1接口更换到RX0接口，需要对应修改配置文件：

1.2、CIM模式更换CIMDMA模式

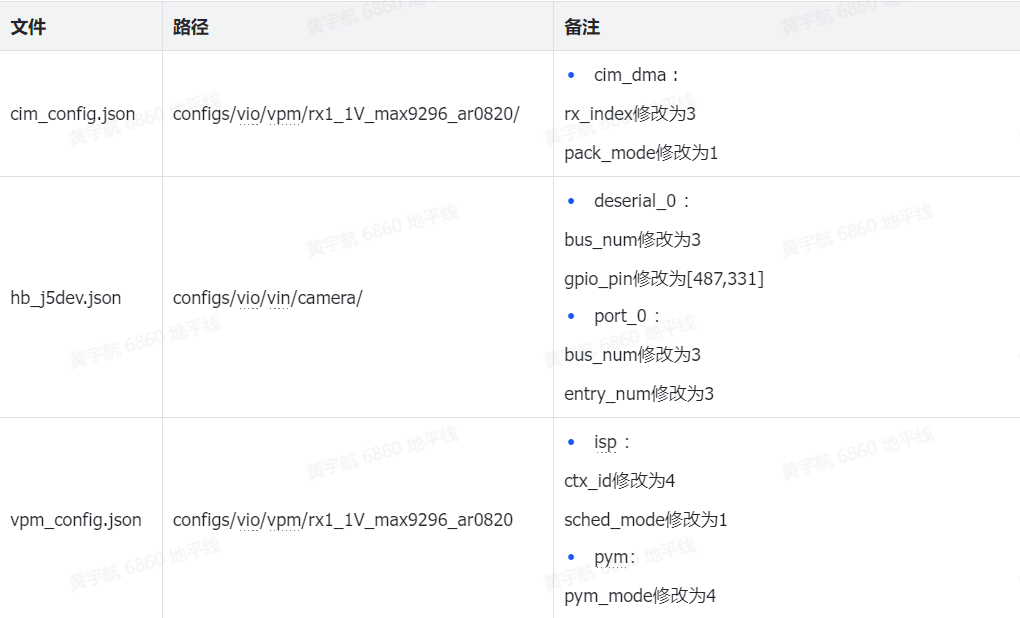

将MAX9296子板从MIPI RX1接口更换到RX3接口，需要对应修改配置文件：

2、相同子板更换接口

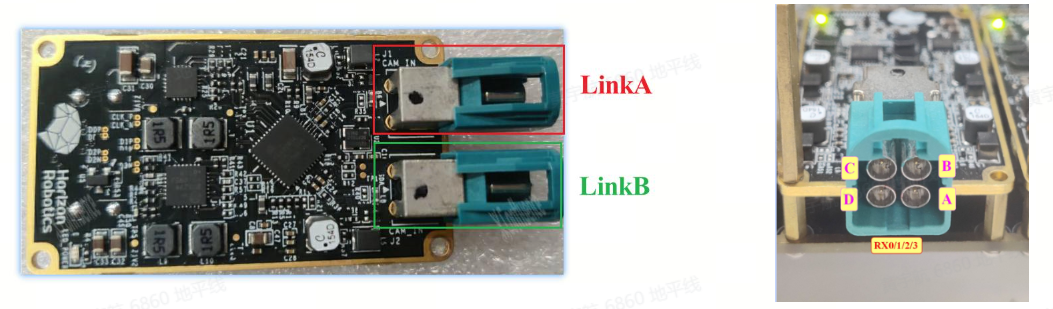

MAX9296和MAX96712子板端口定义如下图：

LinkA对应hb_j5dev.json文件中"deserial_port":0，Link BCD依次对应123

3、更换MAX96712子板

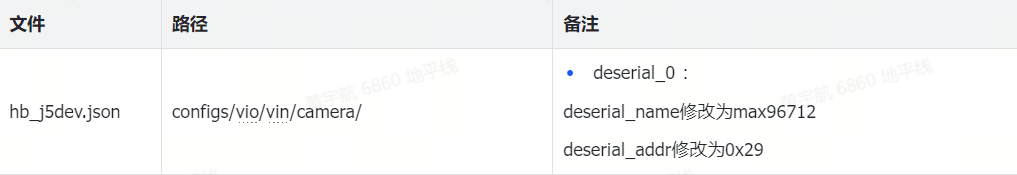

在MIPI RX1连接MAX9296子板的前提下更换为MAX96712子板，需要对应修改配置文件：

五、常见问题

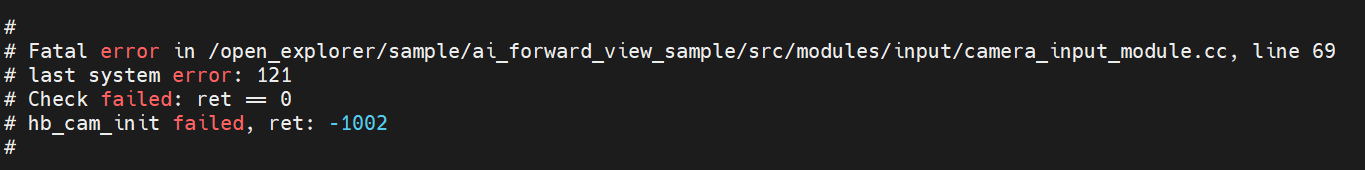

1、出现ret=1002

 当出现上述错误，另外打开一个窗口使用logcat抓取日志

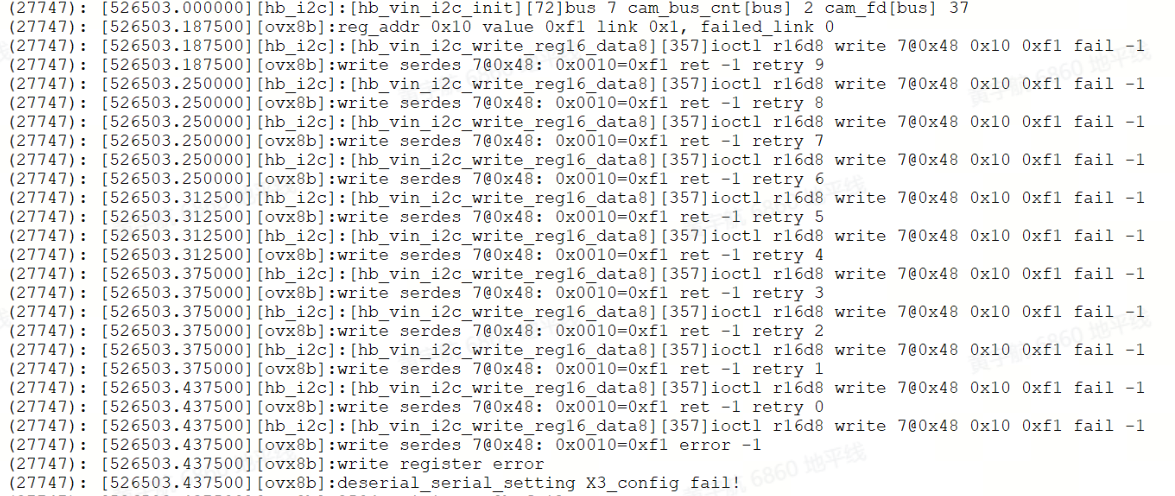

得到如下图的错误：

需要检查下面的配置：

• 检查MAX9296解串器和Camera是否上电，办法参考供电检查章节

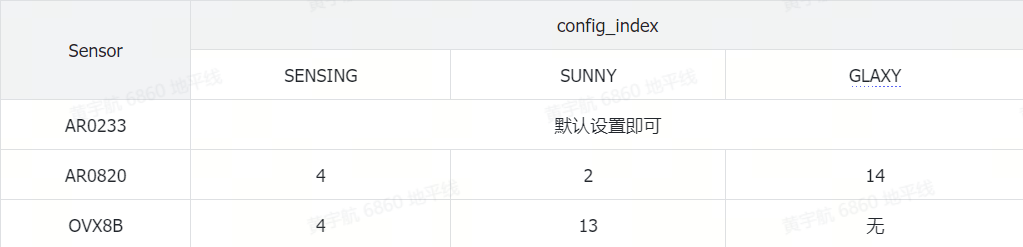

• 检查hb_j5dev.json文件中config_index是否设置为对应厂商参数

• 检查hb_j5dev.json文件中power_mode=1和gpio_level=[0, 0]

2、出图色彩不正常

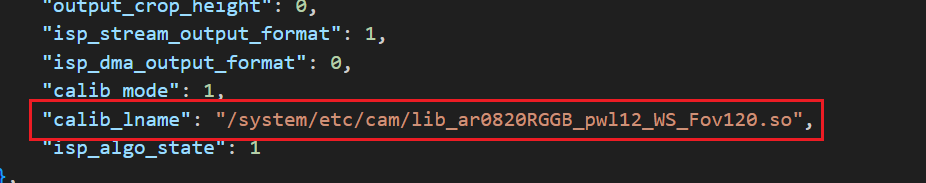

• 检查ISP校准so库是否使用正确 vio/vpm/rx1_1V_max9296_ar0820/vpm_config.json

• 在/system/etc/cam路径下存在多种校准库，可以尝试更换

• 以上操作后图像色彩仍不正常，请联系地平线进行Camera isp-tuning

六、VIO 视频通路说明

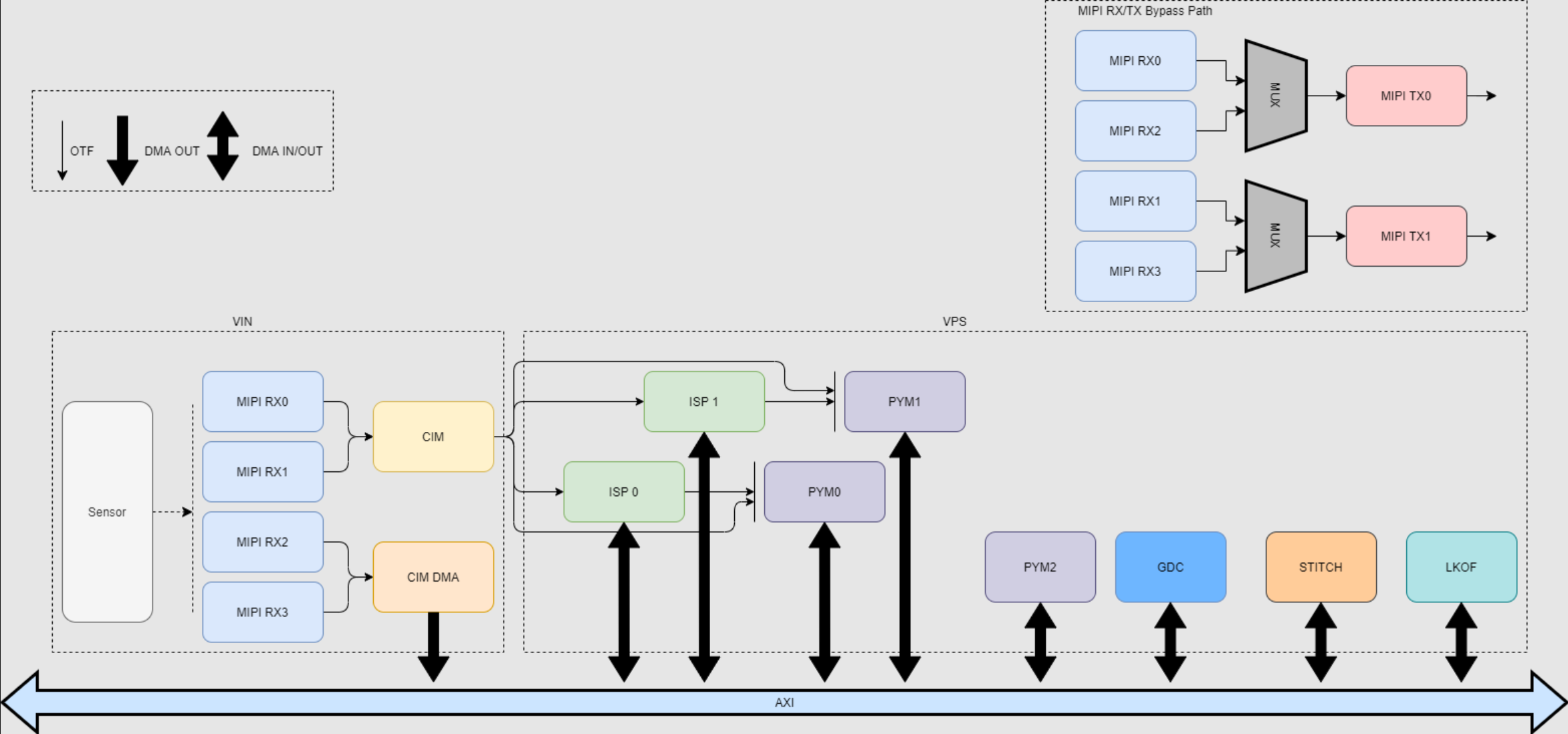

视频通路主要由VIN/VPM(包含ISP数据功能)两个部分构成，VIN硬件部分由外设Sensor以及加串/解串器，以及MIPI，CIM,CIM_DMA组成；数据通路中VPM硬件主要包含ISP（图像信号处理），PYM，GDC

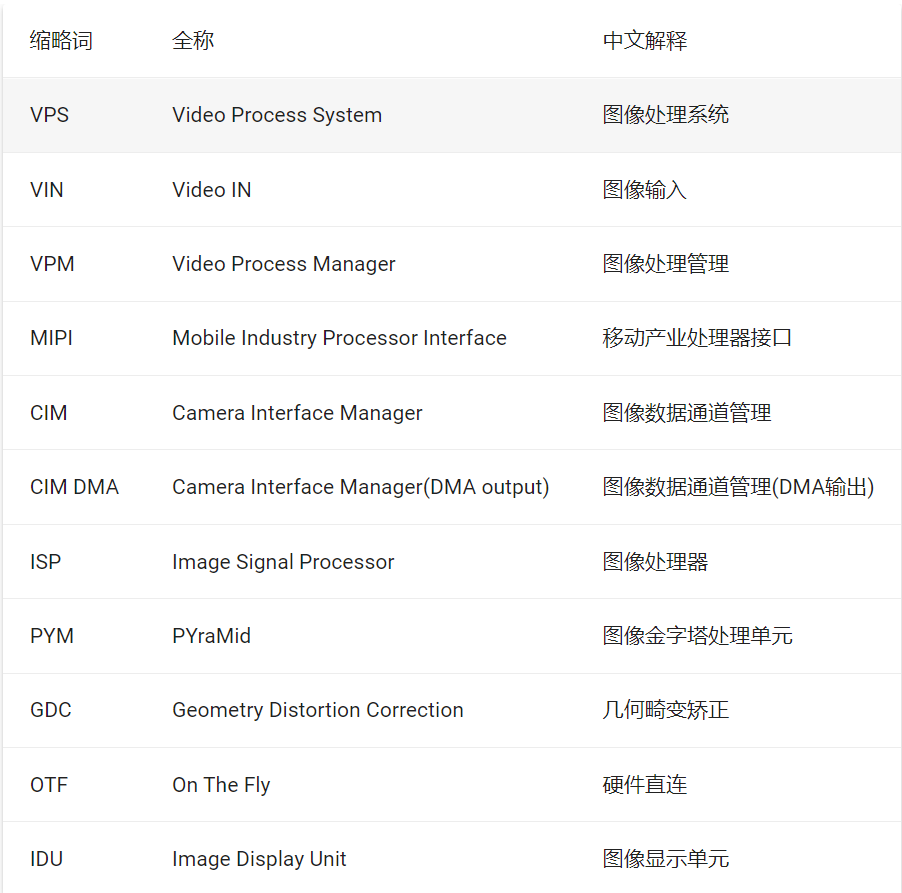

1、缩略词

2、hb_j5dev.json

3、cim_config.json

4、vpm_config.json
