【倾力推荐】量化训练及精度调优经验分享

本文提纲：

1. fx和eager两种量化训练方式介绍

2. 量化训练的流程介绍：以mmdet的yolov3为例

3. 常用的精度调优debug工具介绍

4. 案例分析：模型精度调优经验分享

第一部分：fx和eager两种量化训练方式介绍

首先介绍一下量化训练的原理。

上图为单个神经元的计算，计算形式是加权求和，再经过非线性激活后得到输出，这个输出又可以作为下一个神经元的输入继续运输，所以神经网络的基础运算是矩阵的乘法。如果神经元的计算全部采用float32的形式，模型的内存占用和数据搬运都会很占资源。如果用int8替换float32，内存的搬运效率能提高75%，充分展示了量化的有效性。由于两个int8相乘会超出int8的表示范围，为了防止溢出，累加器使用int32类型的，累加后的结果会再次requantized到int8；

量化的目标就是在尽可能不影响模型精度的情况下降低模型的功耗，实现模型压缩效果，常见的量化方式有后量化训练PTQ和量化感知训练QAT。

量化感知训练其实是一种伪量化的过程，即在训练过程中模拟浮点转定点的量化过程，数据虽然都是表示为float32，但实际的值会间隔地受到量化参数的限制。具体方法是在某些op前插入伪量化节点（fake quantization nodes），伪量化节点有两个作用：

1.在训练时，用以统计流经该op的数据的最大最小值，便于在部署量化模型时对节点进行量化

2.伪量化节点参与模型训练的前向推理过程，因此会模型训练中导入了量化损失，但伪量化节点是不参与梯度更新过程的。

上图是模型学习量化损失的示意图, 正常的量化流程是quantize->mul(int)->dequantize，而伪量化是对原先的float先quantize到int，再dequantize到float，这个步骤用于模拟量化过程中round操作所带来的误差，用这个误差再去进行前向运算。上图可以比较直观的表示引起误差的原因，从左到右数第4个黑点表示一个浮点数，quantize后映射到253，dequantize后取到了第5个黑点，这就引起了误差。

地平线基于PyTorch开发的horizon_plugin_pytorch量化训练工具，同时支持Eager和fx两种模式。

第二部分：量化训练的流程介绍：以mmdet的yolov3为例

QAT流程介绍

准备好浮点模型，加载训好的浮点权重

设置BPU架构

算子融合（eager模式需要，fx可省略）

设置量化配置

• 整个model使用默认的qconfig

• 模型的输出，配置高精度输出

• det模型head输出的loss损失函数的qconfig设置为None

将浮点模型转换为qat模型（示例使用eager模式）

开始qat训练

1.   可以复用浮点的train_detector，替换model即可

qat模型转定点（需要load训练好的qat模型权重）

deploy_model 和 example_input准备

Trace模型构建静态graph，进行编译

• eval()使bn、dropout等处于正确的状态

• 编译只能在cpu上做

• check_model用于检查算子是否能全部跑在bpu上，建议提前检查

如果qat精度不达标，如何插入calibration？

• CALIBRATION模式：即不进行伪量化操作，仅观测算子输入输出统计量，更新scale

• QAT模式：观测统计量并进行伪量化操作。

• VALIDATION模式：不会观测统计量，仅进行伪量化操作。

以下常见误操作会导致一些异常现象：

1. calibration 之前模型设置为train()的状态，且未使用set_fake_quantize，等于是在跑QAT训练；
2. calibration 之前模型设置为eval()的状态，且未使用set_fake_quantize，会导致scale一直处于初始状态，全为1，calib不起作用。
3. calibration 之前模型设置为eval()的状态，且正确使用了set_fake_quantize，但是在这之后又设置了一遍model.eval()，这将导致fake_quant未处于训练状态，scale一直处于初始状态，全为1；

对mobilenet_v2模型做qat训练的设置

量化节点设置

关键代码：

from horizon_plugin_pytorch.quantization import QuantStub

self.quant = QuantStub(scale=1/128) # 一般pyramid输入的Quant层，需要手动设置scale=1/128def fuse_modules(self):

x = self.quant(x)

算子融合

7.5.5. 算子融合 — Horizon Open Explorer

举个例子：mmcv/cnn/bricks/conv_module.py

eager方案麻烦的是，基本每个模块都要手动去设置算子融合

反量化节点设置

mmdetection-master/mmdet/models/dense_heads/yolo_head.py

关键代码：

self.dequant = nn.ModuleList() # 不止1个反量化节点，用list包起来

self.dequant.append(DeQuantStub())

def fuse_modules(self):

pred_map = self.dequant[i](self.convs_pred[i](x))

第三部分：常用的精度调优debug工具介绍

第四部分：模型精度调优分享

模型精度调优时常遇到的问题：

1. calib模型的精度和float对齐，quantized模型的精度损失较大

正常情况下，calib/qat模型的精度和quantized模型的精度损失很小(1%), 如果偏差过大，可能是calib/qat的流程不对。

原因：calib模型伪量化节点的状态不正确，导致calib阶段，测试的是float模型的精度，而quantized阶段，测试的是calib模型的精度，所以精度损失本质上还是量化精度的损失。

如何避免：

• 正确设置calib训练和评测时的伪量化节点状态。

• 让客户在calib的基础上，做qat, 评测qat模型的精度。（客户的数据量大，qat时间太长，一直没有选择qat，导致这个问题被暴露出来了）

如何设置正确的calib 伪量化节点的状态？(fx 和 eager都是一样的)

http://model.aidi.hobot.cc/api/docs/horizon_plugin_pytorch/latest/html/user_guide/calibration.html

注意：16行的train在评测时，也要设置FakeQuantState.VALIDATION，不然scale不生效，评测的指标也不对

常见问题：

1. 数据校准之前模型设置为train()的状态，且未使用set_fake_quantize，等于caib阶段是在跑QAT训练；

2. 校准的评测阶段，未设置伪量化节点的模式为 VALIDATION, 实际评测的是float模型；

总结2: 如果做calib，一定要仔细检查伪量化节点状态和模型状态是否正确，避免不符合预期的结果

2. 当量化精度损失超过大，如何调优？

1. 使用 model_profiler() 这个集成接口，生成压缩包。

2. 检查是否配置高精度输出、是否存在未融合的算子、是否共享op、是否算子分布过大int8兜不住？

• 注意：使用debug集成接口时，要保证浮点模型训练到位，并传入真实数据

3.多任务模型的精度调优建议

1. qat调优策略和常规模型一样，ptq+qat

2. 如果只有一个head精度有损失，可以固定其他部分，单独使用这个head的数据做calib

4.calib和qat流程的正确衔接

calib：

qat：

5.检查conv高精度输出

方式1：查看 qconfig_info.txt，重点关注 DeQuantStub附近的conv是不是float32输出

qconfig_info.txt

方式2：打印qat_model的最后一层，查看该层是否有 (activation_post_process): FakeQuantize

高精度的conv：

int8的conv

6.检查共享op

打开qconfig_info.txt，后面标有(n)的就是共享的

特殊情况：layernorm在QAT阶段是多个小量化算子拼接而成，module的重复调用，也会产生大量op共享的问题

解决办法: 将 layernorm 替换为 batchnorm，测试了float精度，没有下降。

7.检查未融合的算子

打开qconfig_info.txt，全局搜BatchNorm2d 和 ReLU，如果前面有conv，那就是没做算子融合

可以融合的算子：

• conv+bn

• conv+relu

• conv+add

• conv+bn+relu

• conv+bn+add

• conv+bn+relu+add

8.检查数据分布特别大的算子

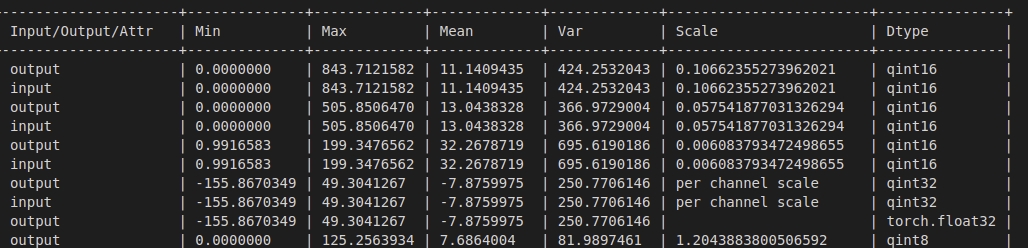

打开float模型的统计量分布，一般是 model0_statistic.txt

有两个表，第一个表是按模型结构排列的；第二个表是按数据分布范围排列的

拖到第二个表，看前几行是那些op

可以看到很多conv的分布很异常，使用的是int8量化

解决办法：

1. 检查这些conv后面是否有bn，添加bn后，数据能收敛一些

2. 如果结构上已经加了bn，数据分布还大，可以配置int16量化

• int16调这两个接口，default_qat_16bit_fake_quant_qconfig 和 default_calib_16bit_fake_quant_qconfig

• 中间算子的写法和高精度输出类似 model.xx.qconfig = default_qat_16bit_fake_quant_qconfig ()
