VRSO介绍

静态物体检测（Static object detection，SOD），包括交通信号灯、导向牌和交通锥，大多数算法是数据驱动深度神经网络，需要大量的训练数据。现在的做法通常是对大量的训练样本在 LIDAR 扫描的点云数据上进行手动标注，以修复长尾案例。

由于手动标注难以捕捉真实场景的变异性和复杂性，通常无法考虑遮挡、不同的光照条件和多样的视角（如图1中的黄色箭头）。因此标注的整个过程链路长、极其耗时、容易出错、成本颇高（如图2）。但并不是所有车都配有Lidar，所以目前公司都寻求自动标注方案，特别是基于纯视觉。

VRSO 是一种以视觉为主、面向静态对象标注的标注系统，主要利用了 SFM、2D 物体检测和实例分割结果的信息，整体效果：

• 无序列表标注的平均投影误差仅为2.6像素，约为Waymo标注的四分之一（10.6像素）

• 与人工标注相比，速度提高了约16倍

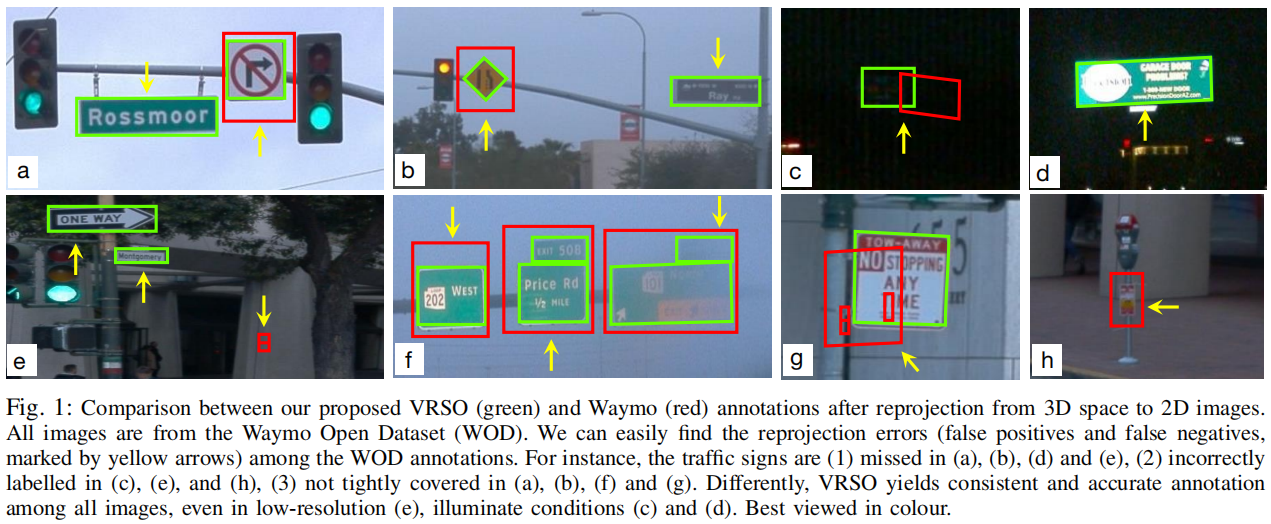

  对于静态物体，VRSO通过实例分割和轮廓提取关键点，解决了从不同视角集成和去重静态对象的挑战，以及由于遮挡问题而导致观察不足的困难，从而提高了标注的准确性。从图1上看，与Waymo Open数据集的手动标注结果相比，VRSO展示了更高的鲁棒性和几何精度。

算法简介

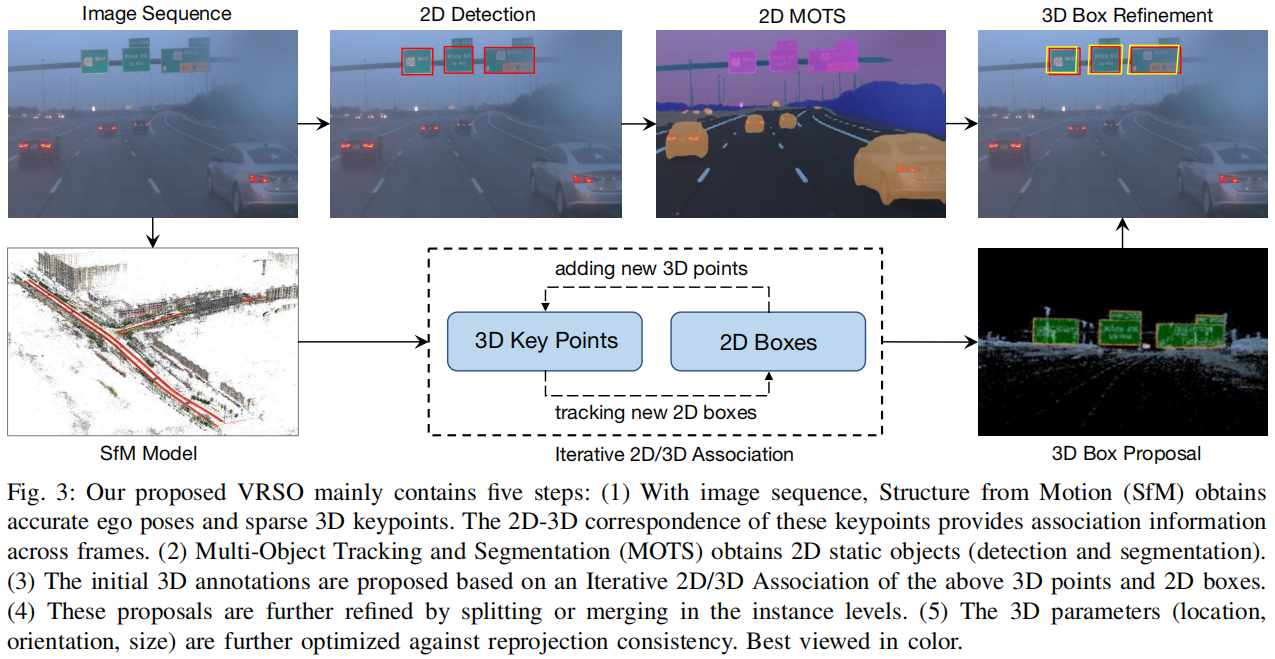

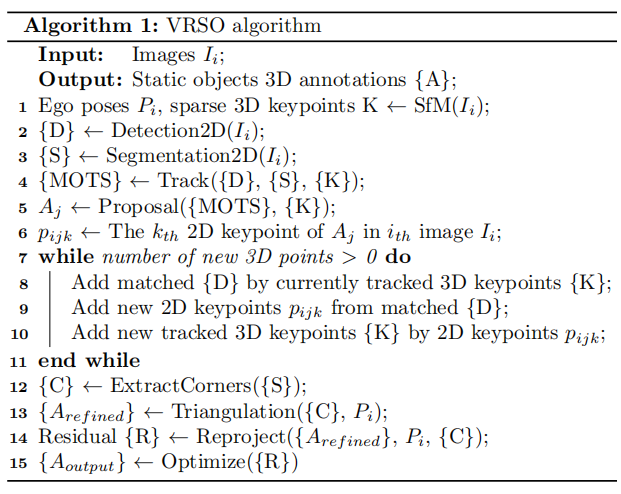

VRSO系统主要分为两部分：场景重建和静态对象标注。

• 采用现成的2D物体检测和分割算法生成候选

• 利用 SFM 模型中的 3D-2D 关键点对应关系来跟踪跨帧的 2D 实例

• 引入重投影一致性来优化静态对象的3D注释参数

跟踪关联

• step 1：根据 SFM 模型的关键点提取 3D 边界框内的 3D 点。

• step 2：根据 2D-3D 匹配关系计算每个 3D 点在 2D 地图上的坐标。

• step 3：基于 2D 地图坐标和实例分割角点确定当前 2D 地图上 3D 点的对应实例。

• step 4：确定每个 2D 图像的 2D 观察与 3D 边界框之间的对应关系。

Proposal生成

Proposal 优化

• step 1：从 2D 实例分割中提取每个静态物体的轮廓。

• step 2：为轮廓轮廓拟合最小定向边界框（OBB）。

• step 3：提取最小边界框的顶点。

• step 4：根据顶点和中心点计算方向，并确定顶点顺序。

• step 5：基于2D检测和实例分割结果进行了分割和合并过程。

• step 6：检测并拒绝包含遮挡的观察。从2D实例分割蒙版中提取顶点要求每个标牌的四个角都可见。如果有遮挡，从实例分割中提取轴对齐边界框（AABB），并计算AABB与2D检测框之间的面积比。如果没有遮挡，这两种面积计算方法应该是接近的。

三角化

追踪优化

跟踪基于 SFM 的特征点匹配。根据 3D 边界框顶点的欧式距离和 2D 边界框投影 IoU 来确定是否合并这些分开的实例。一旦合并完成，实例内的 3D 特征点可以聚集以关联更多的2D特征点。进行迭代2D-3D关联，直到无法添加任何2D特征点为止。

最终参数优化

以矩形标牌为例，可优化的参数包括位置（x、y、z）、方向（θ）和大小（w、h），总共六个自由度。主要步骤包括：

• 将六个自由度转换为四个 3D 点，并计算旋转矩阵。

• 将转换后的四个 3D 点投影到2D图像上。

• 计算投影结果与实例分割得到的角点结果之间的残差。

• 使用 Huber 进行优化更新边界框参数

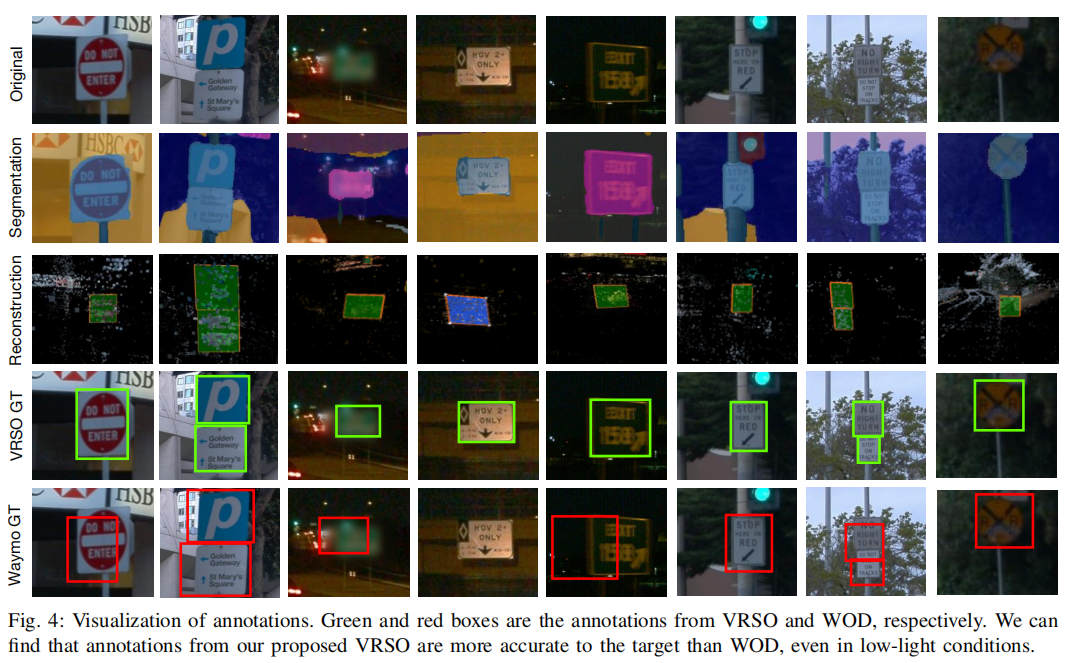

标注效果

也有一些具有挑战性的长尾案例，例如极低的分辨率和照明不足。

总结
