背景

实际下游车会同时开着client录制数据包跑功能，集成测试尽量模拟下游测试场景，目的是为了从性能和功能的角度测试版本包，需要收集j5日志、pack信息、性能脚本的性能数据、操作的时间点。

典型工作流程：编译镜像、打包，部署镜像，执行测试，拷贝测试结果、分析日志

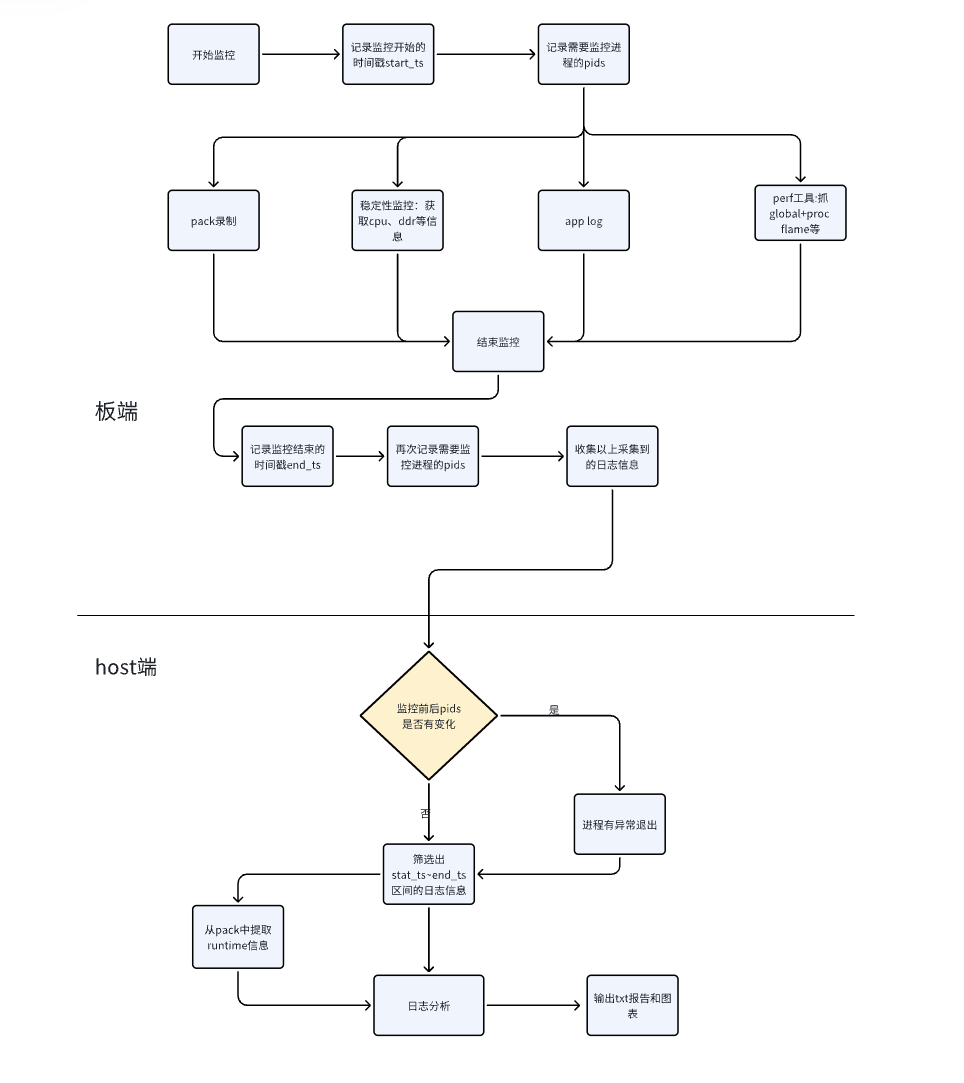

流程框架

1、稳定性监控 2、perf 工具 3、pack录制 4、runtime提取 5、日志分析

模块功能

1、稳定性监控：

用于监控稳定性信息，包括mem、cpu、bpu、ddr、net等

2、perf 工具： 使用perf_tool 实现板端进程perf自动测试和日志拷贝功能

a)火焰图分析：

火焰图各轴含义如下，注意x轴不代表时间且按字符排序，函数的cpu消耗。可以通过平均CPU*函数采样点占比的方式近似描述。

y轴：调用栈，调用栈越深，火焰越高，顶部就是采样时刻正在执行的函数

x轴：采样数，函数在x轴占据的宽度约宽，表示它被采样到的次数越多，即消耗的资源越多

b)常用分析流程

检查线程采样点占比，火焰图最底层即为特定线程名的资源占比，perf.sh 会自动统计线程的采样点占比并绘图，注意同名线程的消耗会统计到一起

检查火焰图平顶，存在平顶函数可能是由于

函数执行CPU消耗较高，如RLECompress函数，存在大量计算操作

函数执行次数较多，如线程数量较多时，线程频繁切换导致schedule()消耗较高

检查常见低效函数，包括malloc、memcpy、cache_invalid等，常见于vector、insert、protobuf、serialize 、hbmem

检查火焰图高度，很高很窄的火焰图通常表征存在递归调用

c)在线调试：

将perf工具拷贝到板端，手动执行perf指令进行在线分析

常用指令包括：

监控全局CPU函数热点：./perf top -a -F 1000

监控全局CPU热点函数，并打印所有调用栈： ./perf top -a -F 1000 -g

监控进程CPU函数热点：./perf top -a -F 1000 -p PID

监控进程branch-miss：./perf top -aK -e branch-misses -F 1000 -p PID

监控进程cache-miss：./perf top -aK -e cache-misses -F 1000 -p PID

3、pack录制：

使用matrix client录制pack

4、runtime 提取：

基于bole msg-center 和pack-sdk工具，分析pack中的msg信息，并提取为txt格式

5、日志分析：

感知日志分析：

用于分析各感知进程日志，通过日志打印信息，提取CPU占用、fps、delay等信息。

为了避免两次测试的日志混到一起无法正常区分，需要记录，start 和 end 监控的时间戳，以便筛选监控时间内的日志，在解析的时候，只会解析这个时间段内的日志，让结果更准确

Runtime 消息分析：

用于分析pack中解析到的runtime信息，由于runtime信息较多，因此需要支持多种不同的分析参数

​ -p 指定日志类型、日志目录

​ -f 指定frame id 范围 用于选中特定frame来详细分析数据流

​ -m 指定module名，用于选择感兴趣的模块

​ -w 指定forword号，用于选择感兴趣的forward号

​ -u 指定相对时间，用于选择测试开始后的某个时间段的runtime信息，如启动后10s~20s

​ -t 指定时间戳，用于选择绝对时间戳范围，UTC时间戳

​ -e 指定额外的事件范围，用于统计一帧内两个事件之间的时间间隔

稳定性日志分析：

日志结果分析成果物主要为各类统计结果的png图

​ cpu：统计业务进程和其他平均cpu占用大于0.5%的进程

​ bpu：统计bpu0、bpu1两个核心的数据

​ ddr：统计各端口和总的ddr带宽占用数据

​ mem：统计个进程占用的内存总量
