1 文章背景介绍

在实车测试时，除了感知算法外，往往还会有别的APP在同时运行，从而挤压算法的资源占用，影响模型性能，降低部署效果。因此在项目早期做板端验证的时候，我们就可以使用一些工具对CPU和内存进行加压，再运行模型，以模拟实车测试的情况，得到模型在硬件资源受限时的性能数据，做到心中有数，及时调整优化，避免到了项目后期还要为节约性能开销而裁剪模型，得不偿失。

本文的重点在于向广大开发者介绍stress-ng工具，并探究该工具是否能明显影响模型的性能表现，以方便开发者在非实车环境下能做好性能验证工作。关于模型或工程的性能调优，可参考社区其他精品贴。因作者水平有限，文章如有错漏之处，欢迎指出并共同交流。

2 开发板加压工具介绍

2.1 stress-ng简介

stress-ng可以在linux上产生系统负载，可加压CPU、内存、磁盘IO等，且有多种加压策略，比如浮点运算、整数运算、矩阵运算、压缩、解压缩等，可以用来测试系统在高负载的状况下的稳定性。

stress-ng工具的github开源地址为： https://github.com/ColinIanKing/stress-ng

2.2 stress-ng编译说明

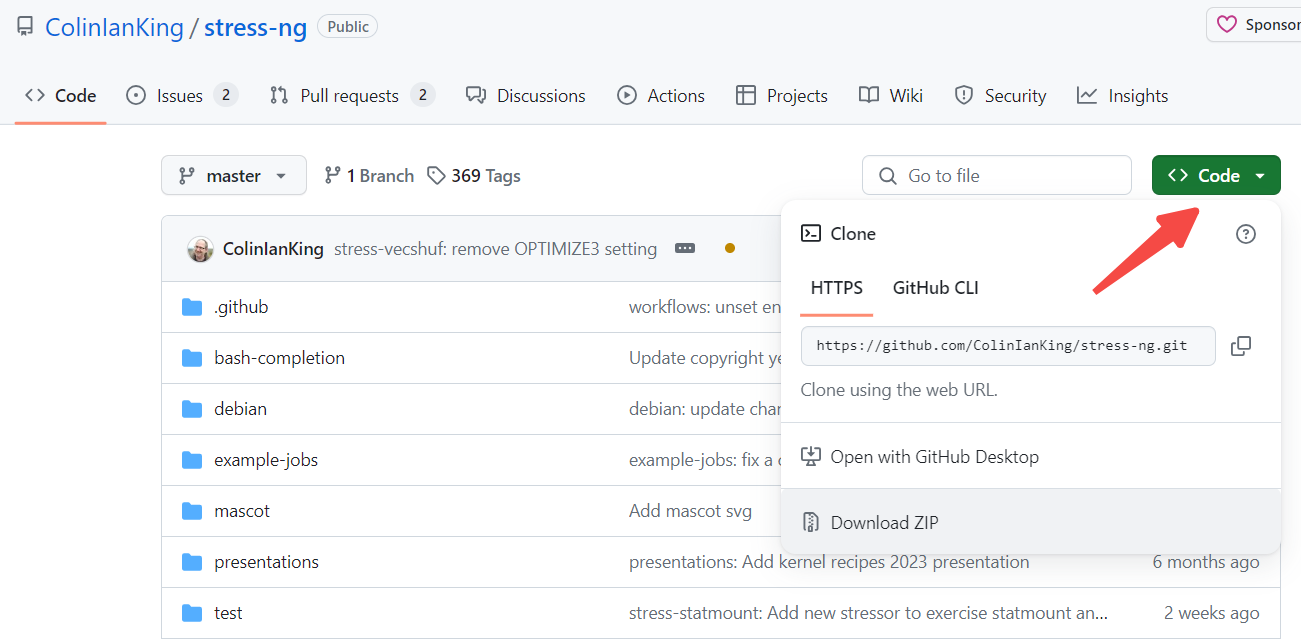

1、首先进入stress-ng的github页面，下载源码到我们的x86服务器上

2、接下来进行源码编译。由于我们的加压测试环境是arm开发板，而github介绍的编译流程基于x86，因此我们需要配置环境变量来设置交叉编译器，以编译出可在开发板运行的二进制文件，参考代码如下：

3、编译完成后，会在源码所在的文件夹下生成可执行文件stress-ng，将其复制到开发板上的/userdata路径即可。

2.3 stress-ng使用说明

2.3.1 主要参数介绍

--cpu N：让N个CPU满载，N=0会让所有CPU满载
--cpu-load M：搭配--cpu使用，占用N个核各自M%的CPU负载
--vm N：启用N个进程占用内存，不断释放和分配
--vm-bytes N：所有vm进程共占用N字节的内存大小，可带单位，如1M 1G
--vm-keep：vm进程一直占用内存不释放
--timeout N：加压时长N秒，可带单位，如1s 1m 1h 1d，不配置则为1d

2.3.2 CPU加压方法

CPU加压命令：

运行以上命令可让4个CPU核各以90%左右的负载运行。

2.3.3 CPU和内存共同加压方法（推荐）

执行以下命令可让CPU和内存共同被加压：

vm为2会让2个CPU核满载运行，vm-bytes为2G则会占用2G的内存（和vm数量无关），添加vm-keep会让内存一直占据不被释放。这个命令可以同时为CPU和内存加压，是比较推荐的一种方式，本文也会基于这种方法做性能测试工作。

3 模型性能评测工具介绍

3.1 hrt_model_exec简介

hrt_model_exec是地平线算法工具链提供的模型执行工具，可以使用该工具的perf功能在开发板上评测模型的推理性能，该工具的完整介绍可以查看用户手册：https://developer.horizon.cc/api/v1/fileData/horizon_j5_open_explorer_cn_doc/runtime/source/tool_introduction/source/hrt_model_exec.html

我们可以在OE包的ddk/package/board/hrt_tools/bin路径找到这个工具，需要将其复制到开发板。

3.2 hrt_model_exec使用方法

hrt_model_exec可以在单核单线程下评测模型的单帧延时（Latency），也可以在双核多线程下评测模型的吞吐量（FPS）。单帧延时体现了单个模型处理一帧数据所需的时间，是衡量计算平台能满足实时性能要求的重要指标。这里我们选择基于单帧延时来分析性能影响，相比FPS，对单帧延时的观测会更加稳定。评测模型单帧延时的参考命令如下：

frame_count默认为200，这里我们设置为1000，为的是让评估的数值更加准确。

4 实验部分

4.1 实验思路

本文分别使用一大一小两个模型分析CPU和内存加压对单帧延时的影响，计算平台为J5。大模型使用CenterPoint（来自OE包ddk/samples/model_zoo/runtime/ai_benchmark/qat/centerpoint_pointpillar_nuscenes），小模型使用Resnet18（OE包ddk/samples/ai_toolchain/horizon_model_convert_sample/03_classification/03_resnet18以O3编译）。加压手段采用本文2.3.3“CPU和内存共同加压方法”，比较两个模型的单帧延时受影响程度。

4.2 J5硬件资源说明

对本实验涉及到的J5硬件资源，这里做出以下简单介绍。

CPU：8 * A55
BPU：J5有双核BPU，但本文所做的性能测试只用到单核
内存：可使用free命令查看开发板内存分配情况，在不执行任何用户进程时，可用内存约为3.8G，见下图

4.3 实验结果展示

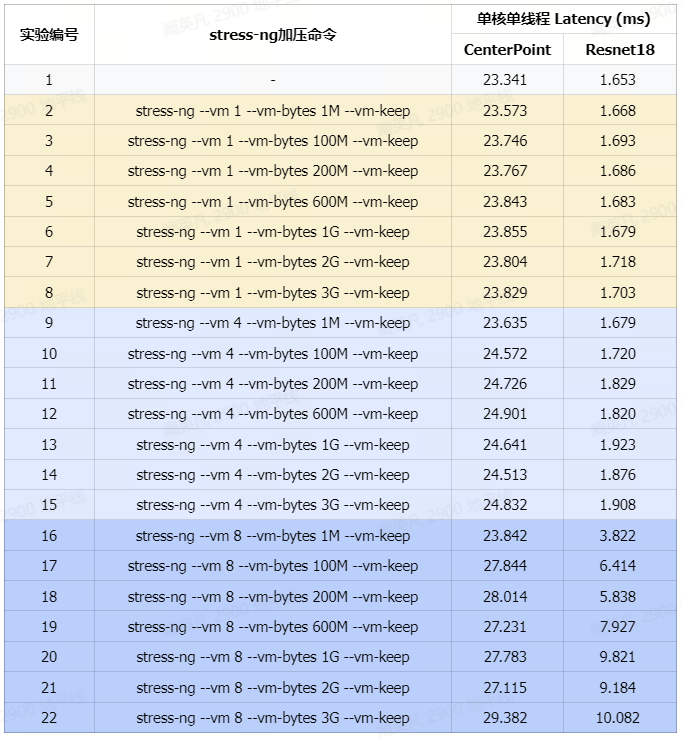

4.3.1 实验数据总表

实验1为不加压时，分别单独运行CenterPoint和Resnet18得到的单帧延时数据；
实验2-8为1个CPU核满载时，内存占用依次提升的单帧延时数据；
实验9-15为4个CPU核满载时，内存占用依次提升的单帧延时数据；
实验16-22为全部CPU核满载时，内存占用依次提升的单帧延时数据；
CenterPoint和Resnet18分开测试，不会同时运行。

可以查看下方更加直观的，基于表格信息制作的折线图。

4.3.2 CenterPoint折线图

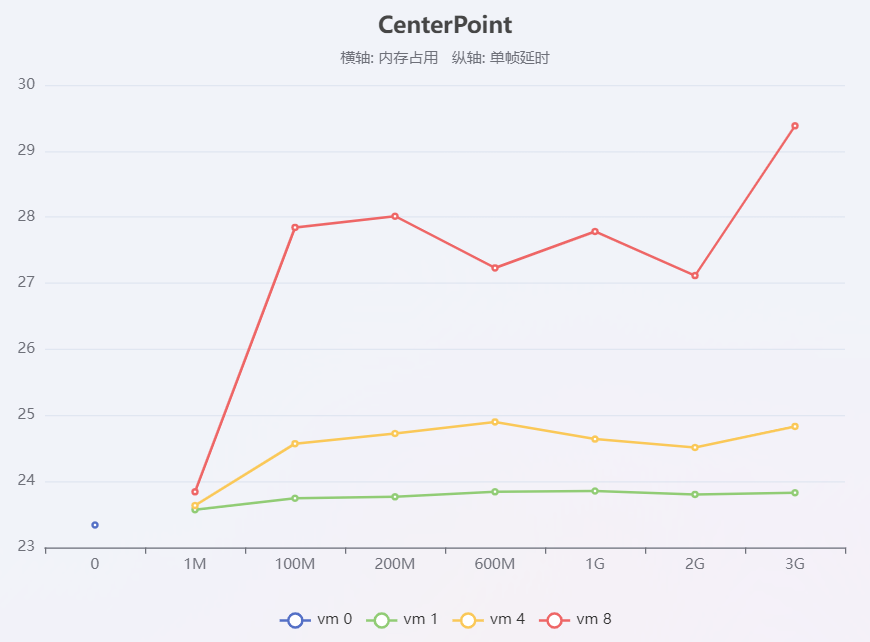

图中蓝色圆点代表不加压时，CenterPoint的性能数据，绿色折线表示单核满载时内存占用依次提升的性能数据，黄色折线表示4核满载时内存占用依次提升的性能数据，红色折线表示8核满载时内存占用依次提升的性能数据。

4.3.3 Resnet18折线图

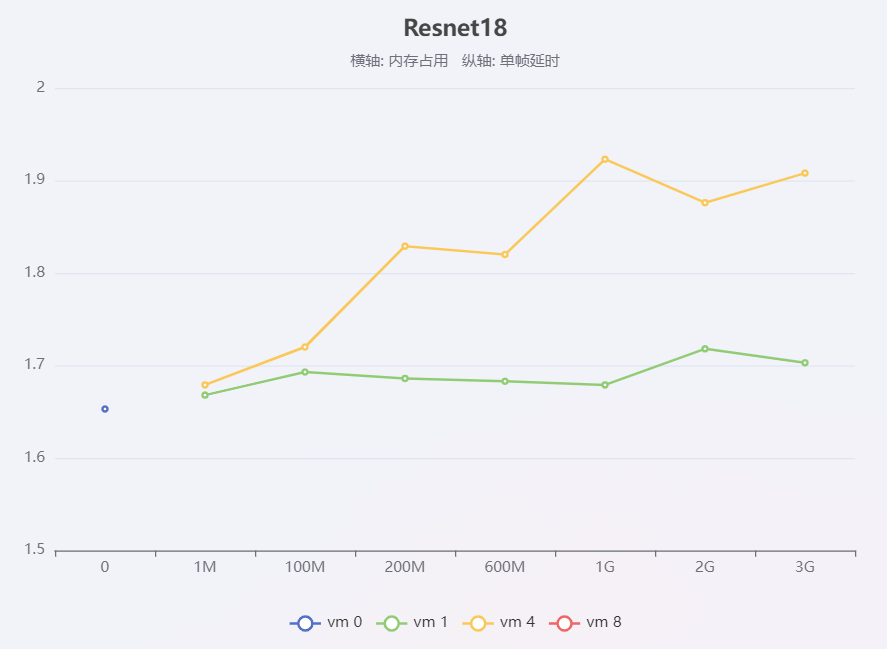

Resnet18折线图的阅读方法同Centerpoint。由于在8核满载（红色折线）时，模型性能下降尤为严重，因此额外提供了下图，可方便地看出单核满载（绿色折线）和4核满载（黄色折线）下的性能变化情况。

5 实验结论

stress-ng工具对CPU和内存的占用，可以显著影响模型性能；
内存加压对模型单帧延时的影响相对较小，CPU加压影响较大；
在内存占用相同时，CPU占用越高，模型单帧延时越高；
在CPU负载相同时，随着内存占用的提升，模型的单帧延时有上升趋势；
在CPU全部核满载时，小模型的单帧延时上升情况比大模型严重很多。

6 结语

本文重点介绍了stress-ng工具并通过实验证明了stress-ng对CPU和内存的加压可以明显影响模型的性能表现，该工具可方便开发者验证模型在资源受限时的实际运行性能。
