J5/J6 isp驱动实战功能详解和常见问题分析

ISP实战小技巧

• crop能力：经常有客碰到了sensor的数据有不对齐的或者embadder数据，而又想省带宽不走cimdma的通路的时候，这个时候怎么办呢

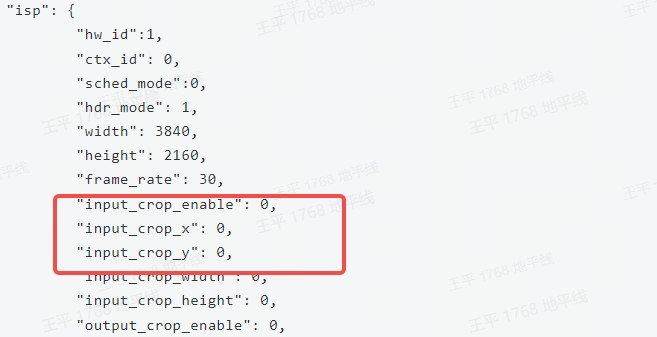

  • 实际上isp online提供crop的能力，可以通过isp的json配置文件选择如下字段即可

    通过isp的input port完成截断，方便又简洁

• 当有多路数据同时进入一个isp，而尺寸不同时该如何配置每一条通路呢

  • 因为isp的pipeline是分时复用的，我们期望的是one by one的执行，但是isp真的会按照我们想的去执行吗？

  • sensor的配置信息为S4 4K, S0S3 1080P, 而S10也为1080P，分别对应的ISP的通路为S4---ISP SLOT 1, S10----ISP SLOT 0, S0S3 ----ISP SLOT 4~7

  • 而实际的启动顺序看是S0 S10,S4 S5 S6 S7,而ISP内部处理buffer是按照slot的顺序循环处理，这样就会出现一个问题

  • 当S0的数据给ISP并处理时，S10的数据也来，但是由于S0的尺寸比较大耗时会比较多导致S10会一致被等待S0处理结束，而在结束之前S4~S7的数据也到了ISP

  • 由于ISP内部是顺序做的，这样ISP正在处理slot 1数据的时候，S0,S4 S5 S6 S7的buffer都filled了，而ISP是循环处理的，这样就会导致S0来的早结果被后来的数据给block了，从而出现了上面的

  • 示意图

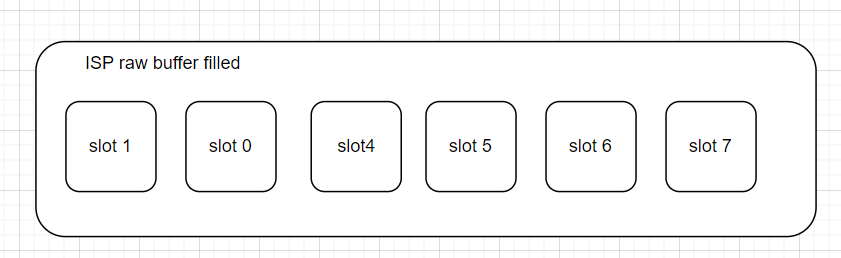

    • Raw buffer filled状态：

      所以期望的处理的顺序是SLOT 1 -->0 -> 4 5 6 7
  • 而实际上由于ISP内部的逻辑，如果slot1在处理完之前0 4 5 6都完成的后处理的顺序是

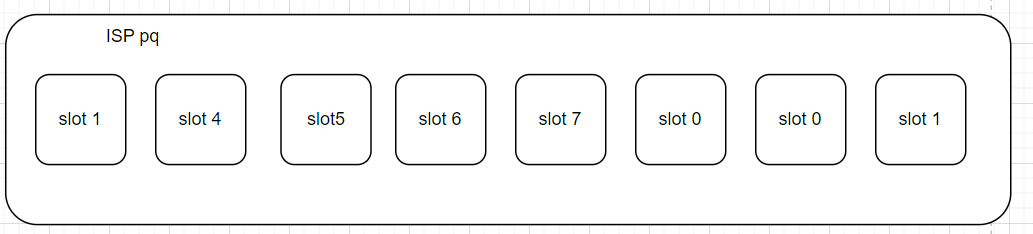

    实际处理的变成1->4 5 6 7->0->0 ->1,就变成了2个0的数据间隔很短，下一帧又很长的情况

  • 时序状态：

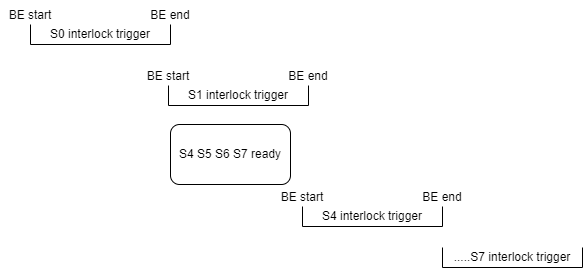

    • 正常流程

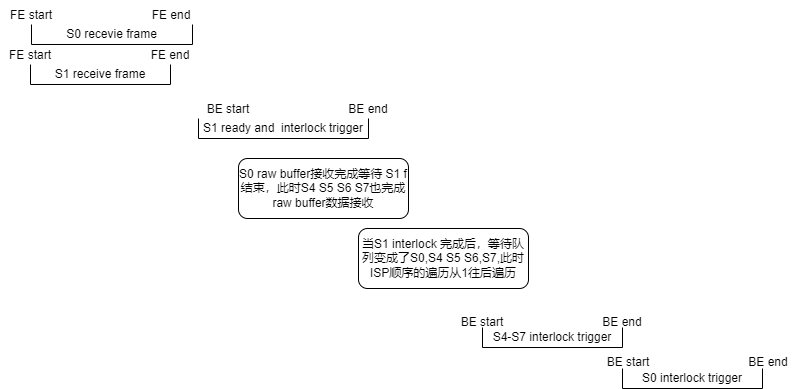

    • 异常场景下：


    • ISP interlock时间：1080p 4ms左右，4k--15ms左右

    • 由于s1的尺寸大，interlock时间长，导致s0完成后等待的过程中后续的通路数据也完成，从而使得ISP的遍历优先后来的s4~s7的，再进行遍历s0,出现s0的数据被间隔的处理了

  • 因此在配置尺寸时，应该尽量把大尺寸的放在slot id的低数值上，同时确保slot的启动是顺序的，这样isp的输出处理能做到最丝滑

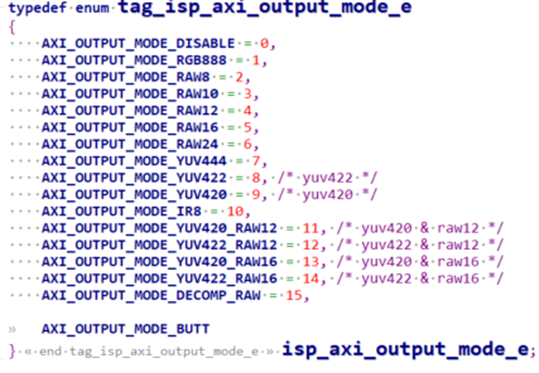

• ISP axi output输出配置参数，客户经常会对实际存储的数据排列问题比较感兴趣，因此针对这块详细的进行讲解一下

  • Isp支持对output数据进行裁剪，也支持stream output和axi output单独和同时输出

  •

  • ISP stream output 可支持各种格式，具体可以参考ISP TRM。

    • ISP output format 由以下参数组合：mode_select, msb_align, mode_width,data_width，h_subsampling， h_subsampling。

    • 目前在通路上只支持yuv422到PYM，以及J6上yuv420到YNR。

  • 对于有需求对输出的bit数据进行调整比如0x0123数据存储，通过修改MSB ALIgn参数，1-MSB,0-LSB,实际存储的数据为：

    • 小端＋LSB 23 01

    • 小端+ MSB 30 12

    • 大端+ MSB 12 30

    • 大端+ LSB 01 23

• ISP工作模式介绍，工作模式是客户使用中最常见也是最基本的一个配置选项


  • sched_mode： isp支持三种工作模式，0-tdmf，1-manual，2-passthru模式

  • passthru模式：

    • 该模式是直通模式，input的数据不需要下ddr，可节省数据通路延时

    • 由于J5/J6的isp只有一条pipeline，因此选择该模式后，isp就不能再接入其他通路的数据了

  • tdmf模式 or manual模式:

    • 该模式下sensor的输入数据均需要下ddr后，再进行isp的处理，由于数据先下ddr了，就会产生一帧的数据延时

    • isp提供了4条online通道，默认slot_id:0~4，选择该通道后，下ddr的工作是由isp内部完成的也即图片中的local sensor模式

    • slot_id大于4的通道，需要有前级模块将数据放到ddr后再传递给isp进程处理

    • 两者的区别再与tdmf模式是由硬件调度处理的，而manual模式的则是有软件干预的

    • 硬件调度的好处在于高效，软件调度的好处在于可做软件控制，特别是在需要丢帧，策略选择的时候只能在manual的模式下进行

• ISP强大的output输出能力，是对isp进行调试的得力助手

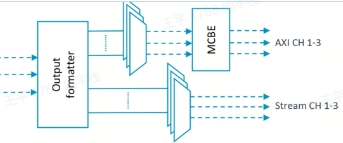

  • 从上图可以看出isp是可以支持同时输出raw数据和yuv数据的，对于问题排查，图像效果tuning有很大的帮助


  • 需要注意的是，在stream output enable打开的场景下需要进行配对使用

• isp性能测试相关参数

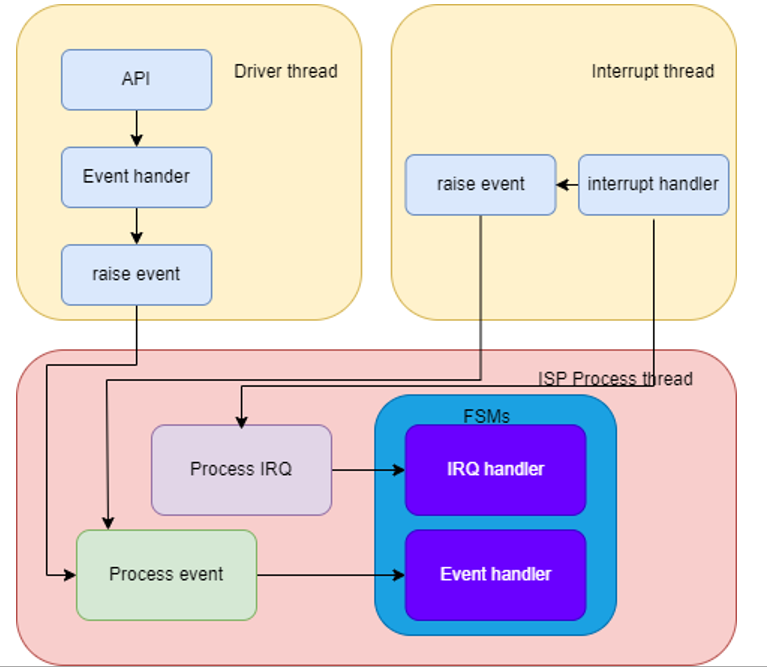

  • isp驱动相关的线程

    • ISP初始化后，除了运行的主线外还会运行3个后台线程：isp_process_thread, isp_connection_thread,中断下半部线程


    • isp_process_thread线程由信号量驱动，会每隔1ms从message queue中获取event并对event进程处理

    • isp_connect_thread:初始化socket，并监听端口信息，当收到信息后，解析并处理信息，主要是给control tool使用的

    • 中断下半部线程会根据中断事件下发不同的event给isp process thread进行处理,该线程是由于isp对时序要求较高，传统的下半部特别是在rt enable的环境下时序无法控制，因此改造成了独立线程控制

  • ISP驱动的内存空间

    • ISP内存使用主要有2部分：存放数据的buffer，存放不同slot的配置的CDMA控制内存，其他的是一些小尺寸的统计数据内存

    • Passthru模式为online模式，不需要申请raw buffer,output buffer可配置

    • Local sensor通路需要raw buffer 2块，output buffer可配置

    • Remote sensor通路需要raw buffer 6-8块，涉及到前几模块的轮转，output buffer可配置

    • CDMA就是一段ddr空间，用于存储每个slot的寄存器信息，在初始化时会将每个slot对应的CDMA地址配置好。在相关的寄存器更新即将要处理的slot时，硬件自动从该slot对应的cdma空间把数据拷贝至硬件寄存器，之后isp开始工作，等工作完成后，在BE_END中断前硬件会自动将统计数据从寄存器拷贝至CDMA空间

• 总结

  • ISP有强大的功能，这里只是简单对客户经常碰到和使用的场景进行简单粗略的介绍，感兴趣的可以进行深入的沟通交流
