VIN框架总结

VIN简介

VIN（Video Input Node）是基于Linux内核v4l2框架实现的SoC的camera驱动框架。VIN框架的主要功能包括注册/注销、参数读取、与v4l2上层接口、与各device的下层接口、中断处理、buffer申请切换等。

VIN框架的模块包括sensor、actuator和flash等。sensor模块是各个sensor的器件层实现，包括上下电、初始化、各分辨率切换等。

此外，VIN框架还包括对csi接口和mipi接口的控制文件vin-csi和vin-mipi，isp的库操作文件vin-isp，以及video设备操作文件vin-video。

VIN框架还使用了一些自定义的驱动结构体，如vin_md（Video input_media device）和v4l2_device。v4l2_device是整个输入设备的总结构体，充当驱动的管理者以及入口监护人，用于视频输入设备整体的管理。media_device是多媒体设备，用于运行时数据流的管理，嵌入在V4L2 device内部。

地平线J5的 VIN软件架构是一个专门为自动驾驶和AI应用设计的软件框架，旨在提供高效、可靠和灵活的视频输入和处理功能。该框架基于地平线J5芯片的强大计算能力和高度集成的硬件特性，结合了先进的软件设计和优化技术，以支持自动驾驶系统在复杂道路环境中的实时感知和决策。

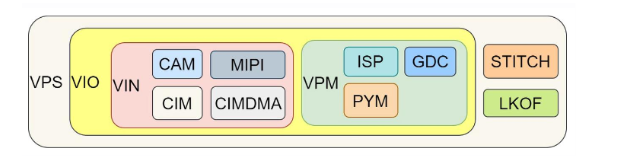

J5的Sensor接入属于图像处理子系统中的VIN部分，各模块间有结构如下

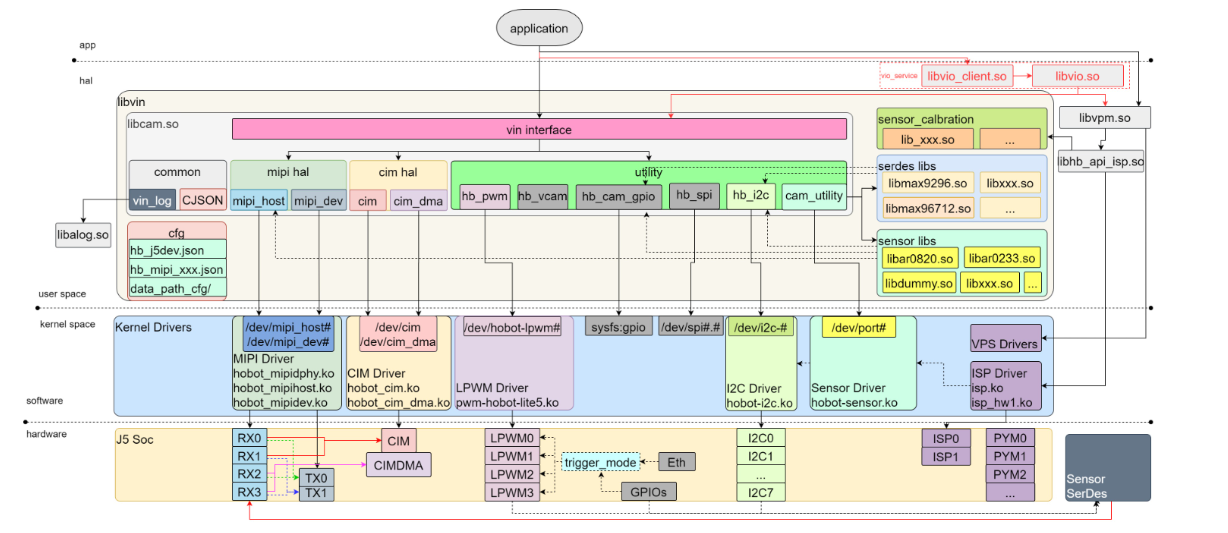

其中VIN部分主要包括: CAM，MIPI，CIM/CIMDMA，系统结构有如下：

CAM模块是VIN框架中负责摄像头传感器控制和管理的关键组件，它确保了摄像头传感器能够正常工作，并提供高质量的图像数据给VIN框架进行后续处理。

CIM（Camera Interface Module）模块是VIN框架中与摄像头传感器进行通信和交互的关键组件。它通过管理接口、数据传输、时序控制、电源和时钟管理以及错误处理等功能，确保摄像头传感器能够正常工作，并将高质量的图像数据传输给VIN框架进行后续处理。CIMDMA利用直接内存访问（DMA）技术，允许数据在内存和摄像头传感器之间直接传输，而无需CPU的介入，大大提高了数据传输效率和实时性。

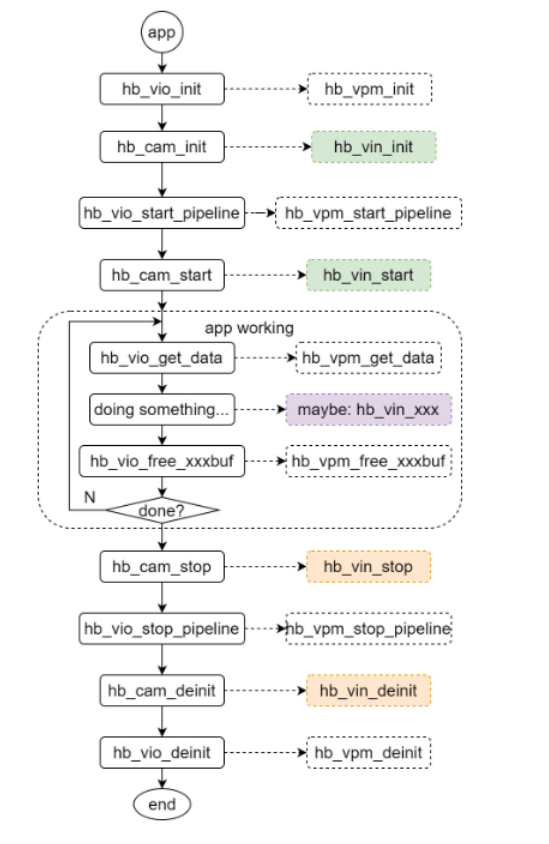

典型的vio(Video In/Out (VIN+VPM))使用流程如下：vpm(Video Process Manager )

用户层封装为libvin，其代码仓库位于: hbre/camera

驱动层则由各子模块驱动实现，代码位于kernel: drivers/media/platform/hobot。

libvin内有多个so库，用于灵活适配接入多种Sensor接入场景：

libcam.so – 主体驱动库，封装了mipi,cim/cimdma,lpwm,gpio,i2c等公共模块与架构逻辑。

libvio对libvin与libvpm进行了封装再供用户调用，本文档只涉及libvin本身。

hb_vin_init():初始化cam,包括cmos、mipi、cim/cimdma;

hb_vin_start():启动cam,包括cmos、mipi、cim/cimdma;

配置文件

VIN配置文件说明

Cim/Cimdma配置文件说明

Mipi配置文件说明

MIPI数据格式
