Module应用编程接口

1. Module

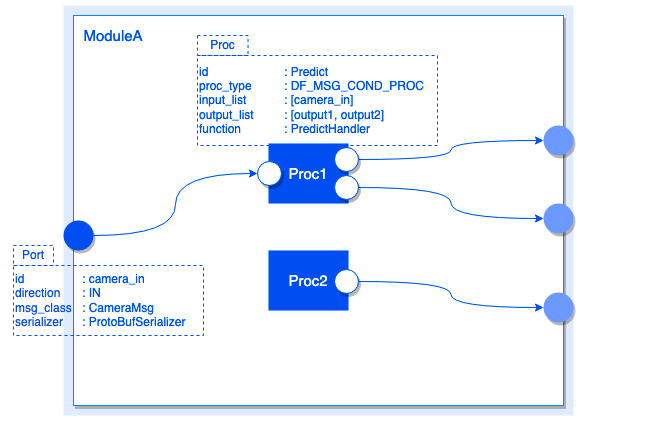

Module 是逻辑强相关的功能单元，以统一的组织结构提供逻辑处理单元块，其内部主要包含如下信息：

• a set of Ports：用于传入和传出数据的 endpoint，port 包含如下属性：
  • id：port id， Module 内部唯一, id名只能由下划线、字母和数字组成，且以英文字母或者下划线开头 ；
  • direction：IN/OUT；
  • msg_type: 接受/发送的消息类；
  • serializer：消息通讯使用的序列化/反序列化方式，目前支持 serializer 有：
    • DoNothingSerializer：消息不做任何序列化，此方式只支持进程内通信；dataflow层面的接口为：
    • RawSerializer：对于一些场景，例如数据录制、数据落盘等场景，需要直接获取二进制数据落盘，而不是获取到消息再进行序列化落盘。针对这种场景，可以使用RawSerializer创建input port接收二进制数据；或者同一个pub需要发送多种类型的数据，用户自行将数据序列化好后，通过rawserializer将二进制数据发送出去，接收端收到二进制数据后再自行解析。此方式支持进程间通信；dataflow层面的接口为：
    • ProtobufSerializer：以 PB 方式序列化/反序列化，支持跨进程，用于 pb 工具定义的 msg，支持进程间通信；dataflow层面的接口为：
    • MESSAGE_CLASS##_TypeSupport：Bole IDL 序列化，支持跨进程，用于 Bole IDL 工具生成的msg。 dataflow层面的接口为：

    • SERIALIZER: 用户自定义的serializer，非框架自带，是否支持跨进程由实现决定。dataflow层面的接口为：
• a set of Procs：逻辑处理的描述，是调度执行的最小单元，默认每个 Proc 占用一个线程，Proc 包含如下属性：
  • id：proc id， Module 内部唯一, id名只能由下划线、字母和数字组成，且以英文字母或者下划线开头；
  • Proc type：Dataflow 抽象出的逻辑场景类型，主要有：
    • DF_MSG_TIMER_PROC：周期触发型，用户可以配置 Proc 执行的周期、次数。同时周期性触发型 Proc 也可以接受消息，默认行为是将周内收到的所有消息(包括周期内没有消息到来，也会触发执行)，传递给 Proc；用户也可设置只获取周期内部分消息传递给 Proc；

    • DF_MSG_TIME_STAMP_SYNC_PROC：时间戳匹配型，Proc 依赖多路消息，只有多路消息的时间戳正负值符合设置的阈值，则将符合条件的消息传递给 Proc；

    • DF_MSG_COND_PROC：条件触发型，Proc 依赖多路消息，用户可以设置条件，如 Input1 需要有2条消息并且 Input2 需要有3条消息，一旦条件满足，则将相关消息传递给 Proc；默认行为是所有路至少存在1条消息。

    • DF_RESIDENT_PROC：常驻任务，Proc 随着 module 启动而启动，此类 Proc 会一直占用一个线程。

  • Input port list: Proc 依赖的 Input Port 列表，Module 中的 Input Port 可以被多个 Proc 依赖；
  • Output port list：Proc 发送消息的 Output Port 列表，Module 中的 Output Port 可以被多个 Proc 依赖；
  • function：Proc 绑定的回调函数，由用户实现逻辑。

2. schedulegroup

Schedulegroup 是调度器资源的分组，不同的分组代表着不同的调度策略，有可能是针对 IO 密集型的任务，亦或是周期型任务等。ScheduleGroup 调度的对象是 Module 中的 Proc，一个进程中可以存在多种调度策略的 Schedulegroup。

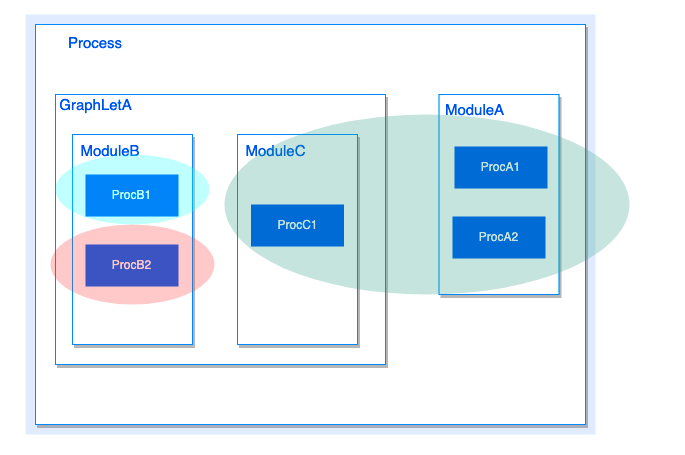

如上图所示，一个进程中创建了三个 Schedulegroup(三种不同背景色的椭圆)，用户可依据 Proc 的特性绑定到特定的 Schedulegroup 上。

3. 编程范式

3.1 module 设计

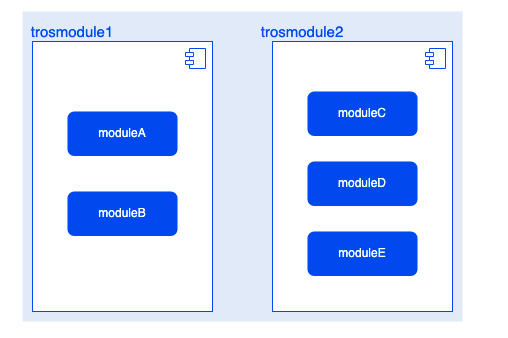

Module 设计主要是规划 Module 需实现的功能点以及和外部交互的方式。TROSModule 是 Module 的组织方式，可视为多个Module类的动态库，一个 TROSModule 对应一份.trosmodule 文件，.trosmodule 文件中描述了库中每个 Module 类的属性：

• 类名

• Module 类型

• Input 和 Output Ports

• Procs

.trosmodule 的内容如下：

可通过 Studio UI 进行 Module 的设计。

3.2 module 生成

Module 的生成包含三部分：

1. 代码生成工具依据 .trosmodule 文件生成一系列的 c++ .h .cpp 文件，主要包含 Module 的框架代码；

2. 逻辑代码填充

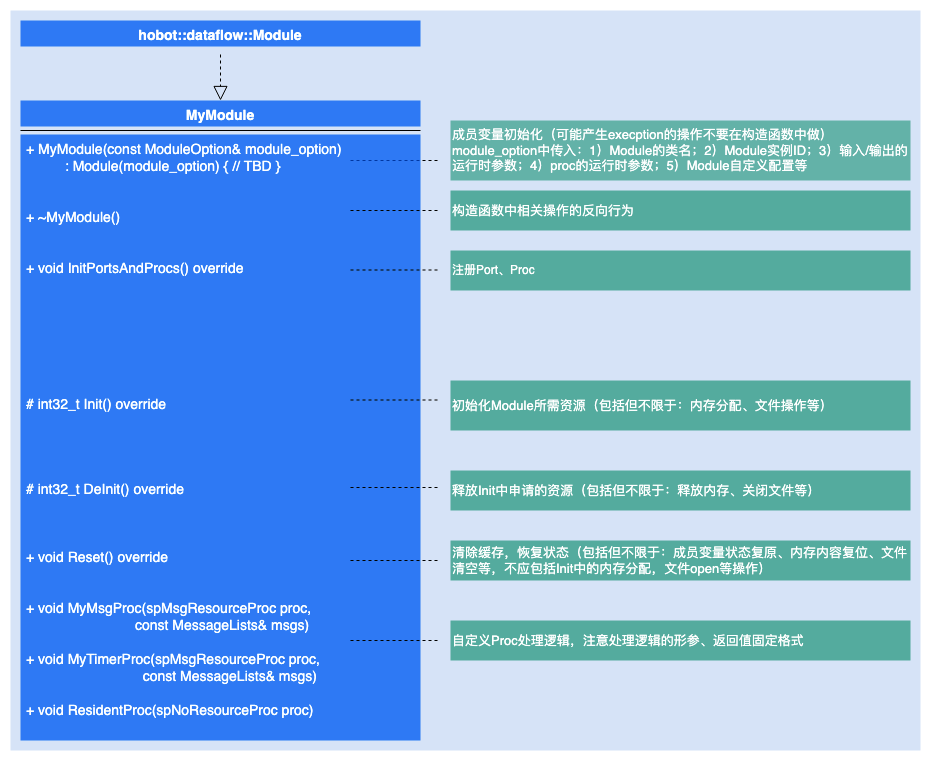

​ 对于Proc的回调函数，填充具体的逻辑实现，如上图中的相关函数：

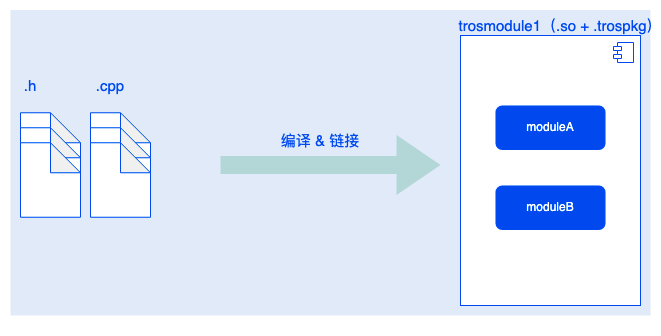

3. TROSModule生成



3.3 graph构建

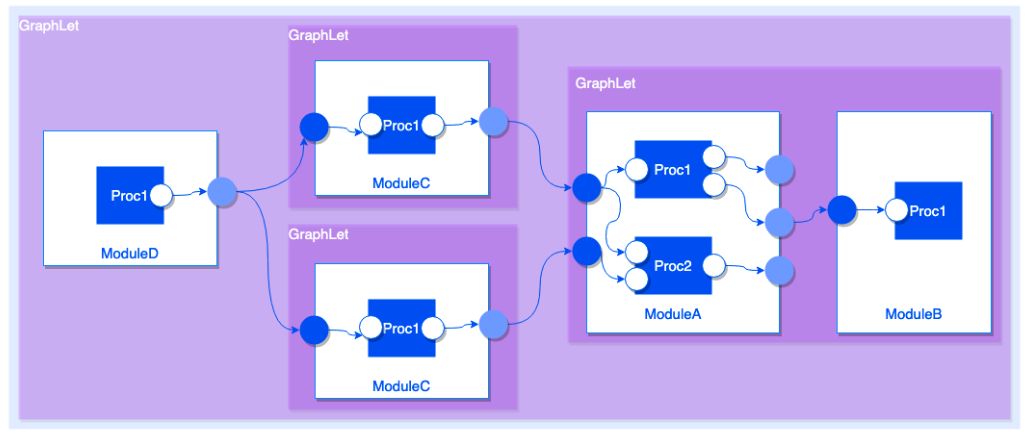

graph (顶层 graphlet ) 构建主要是用户依据自己的业务场景，将 port 直接通过连线串联，形成整个业务 graph。其中用户可以通过创建 GraphLet 来分解复杂 Application 以及逻辑子图的复用。整个 graph 构建可通过 Studio UI 进行相关操作。

3.4 部署配置

部署配置主要完成如下工作：

• graph 进程级别的划分（下图中不同颜色的色块表示不同的进程）；

• 进程资源的分配（ScheduleGroup 属性配置，下图中椭圆表示一个 Schedulegroup）；

• 执行单元和调度资源的绑定（将 Proc 和 Schedulegroup 进行绑定，如果配置文件中未进行绑定，默认行为是 Proc 运行在一个独立的线程上）；

• 执行单元运行时参数配置。

3.5 Application 运行

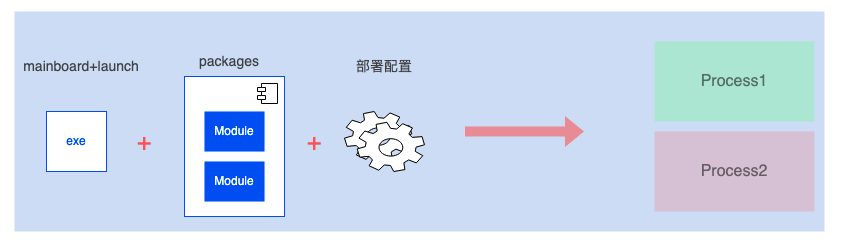

dataflow 框架提供了 launch2 和 mainboard2 工具，配合 package 以及部署配置文件，将整个 Application 运行起来。
