【参考算法】地平线 bev_cft_efficientnetb3 参考算法-v1.2.1

0 概述

该示例为参考算法，仅作为在J5上模型部署的设计参考，非量产算法

1 性能精度指标

模型配置：

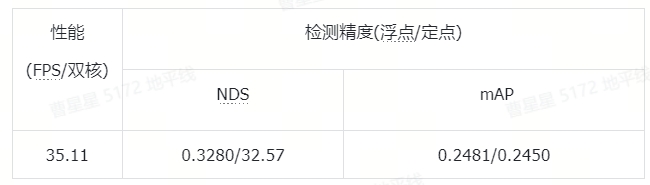

性能精度表现：

注：Nuscenes 数据集官方介绍：Nuscenes

2 模型介绍

2.1 模型框架

bev_cft 模型结构图

bev_cft 使用多视图的当前帧的6个RGB图像作为输入。输出是目标的3D Box结果。多视角图像首先使用2D主干获取2D特征。然后投影到3D BEV视角。接着对BEV feature 编码获取深层BEV特征。最后，接上任务特定的head，输出检测结果。模型主要包括以下部分：

2.2 源码说明

config文件

注：如果需要复现精度，config中的训练策略最好不要修改。否则可能会有意外的训练情况出现。

img_encoder

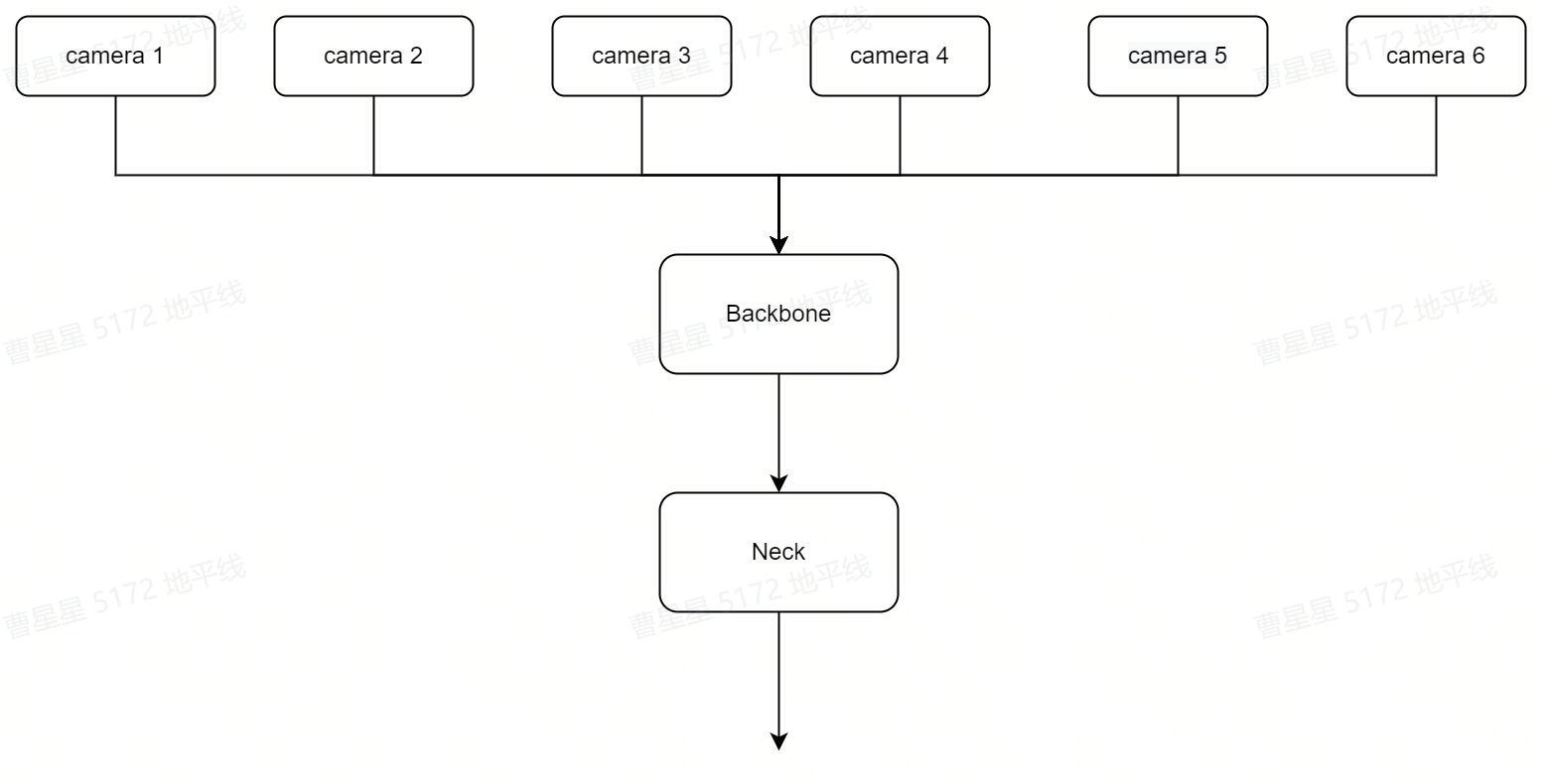

来自6个view的image作为输入通过共享的backbone（efficientnet-b3）和neck（BiFPN）输出经过encoder后的feature，feature_shape为（6*B,C,1/128H,1/128W）。encoder即对多个view的img_feature 做特征提取，过程见下图：

view_transformer

view_transformer 采用CFT(camera free transformer)映射的方法，把图像视角的img_features转换到bev_features。bev_shape为[H',W']为[64,64]，其转换过程见下图：

cft 框架图

根据框架图，在view_transformer流程中可以分为两部分：

• position-Aware Enhancement:对位置编码进行强化，对BEV 2D和content编码，并通过PA网络实现特征增强

• view-Aware Attention:对图像融合坐标位置编码，增强特征

position-Aware Enhancement

对应代码为：

ref_h_head 为一个输出channel为1的mlp:

为了细化高度，引入BEV的content来提取目标的高度信息:

BEV的content为预设的query。num_query为bevsize大小。

Content query经过MLP后与Ref_h做mul，然后与query_pos做add。代码：

view-Aware Attention

该层对图像做encoder。融合position经过一个self-attention模块做特征增强。

其中位置编码key_pos 的方式为：

详细实现见PositionEmbeddingLearned。

图像的encoder操作为：

在公版中，为了减少计算量和内存消耗，在Decoder的自注意力计算中做了分组的Attention，在做J5部署时该部分会用到大量的slice，IO操作导致带宽资源紧张，因此，地平线版本未做part attention。

decoder为cross-attention操作，num_layers为2：

bev_head

检测为多task检测，主要分为：

bev_decoder

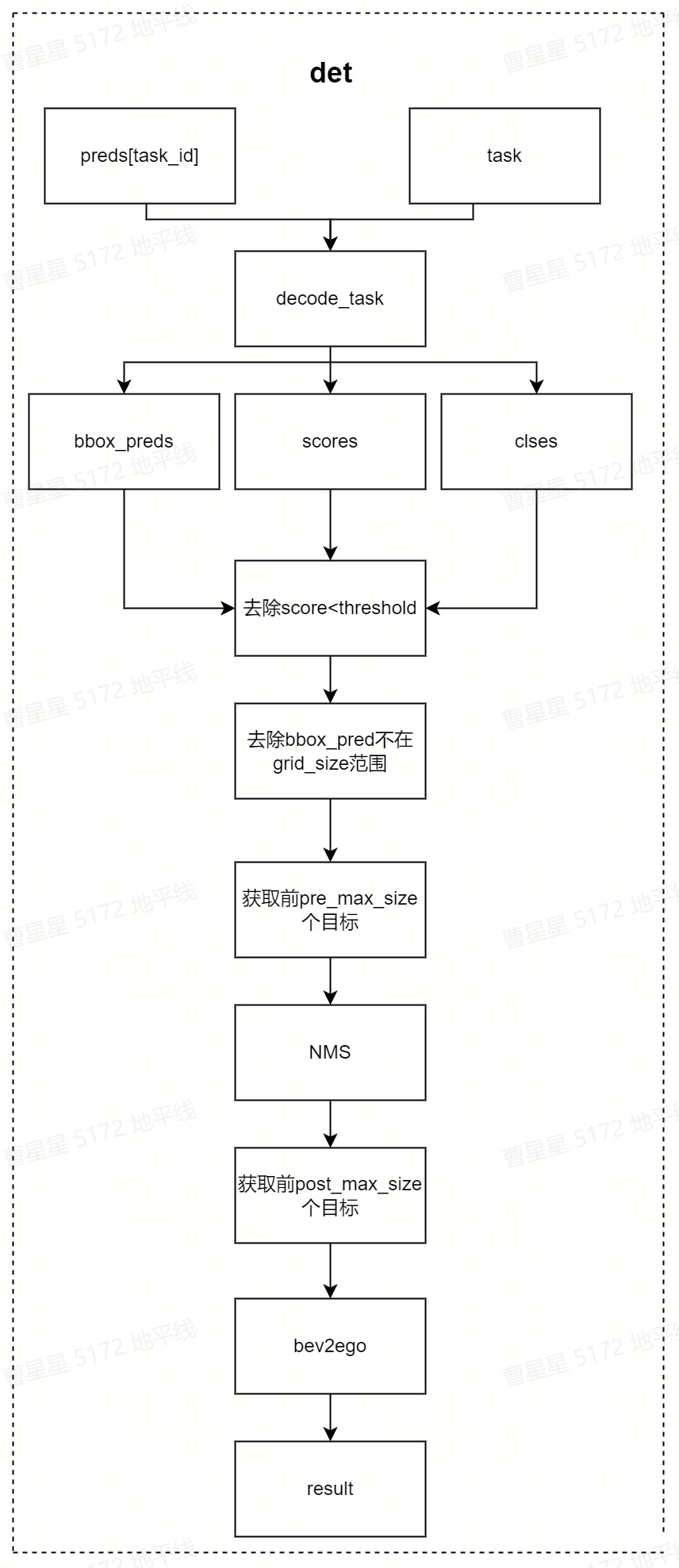

在检测任务中使用CenterPointDecoder，具体实现流程见下图：

3 浮点模型训练

3.1 Before Start

3.1.1 2.1.1 发布物及环境部署

step2：解压发布包

解压后文件结构如下：

step3：拉取docker环境

3.1.2 数据集准备

3.1.2.1 数据集下载

Full dataset(v1.0)包含多个子数据集，如果不需要进行v1.0-trainval数据集的浮点训练和精度验证，可以只下载v1.0-mini数据集进行小场景的训练和验证。

将下载完成的v1.0-trainval01_blobs.tar~v1.0-trainval10_blobs.tar、v1.0-trainval_meta.tar和can_bus.zip进行解压，解压后的目录如下所示：

3.1.2.2 数据集打包

--src-data-dir为解压后的nuscenes数据集目录；
--target-data-dir为打包后数据集的存储目录；
--version 选项为["v1.0-trainval", "v1.0-test", "v1.0-mini"]，如果进行全量训练和验证设置为v1.0-trainval，如果仅想了解模型的训练和验证过程，则可以使用v1.0-mini数据集；v1.0-test数据集仅为测试场景，未提供注释。
全量的nuscenes数据集较大，打包时间较长。每打包完100张会在终端有打印提示，其中train打包约28100张，val打包约6000张。

2.1.2.3 meta文件夹构建

3.1.3 config配置

在进行模型训练和验证之前，需要对configs文件中的部分参数进行配置，一般情况下，我们需要配置以下参数：

• device_ids、batch_size_per_gpu：根据实际硬件配置进行device_ids和每个gpu的batchsize的配置；

• ckpt_dir:浮点、calib、量化训练的权重路径配置，权重下载链接在config文件夹下的README中；

• data_rootdir：2.1.2.2中打包的数据集路径配置；

• meta_rootdir ：2.1.2.3中创建的meta文件夹的路径配置；

• float_trainer下的checkpoint_path：浮点训练时backbone的预训练权重所在路径，可以使用README的# Backbone Pretrained ckpt中ckpt download提供的float-checkpoint-best.pth.tar权重文件。

3.2 浮点模型训练

config文件中的参数配置完成后，使用以下命令训练浮点模型：

float训练后模型ckpt的保存路径为config配置的ckpt_callback中save_dir的值，默认为ckpt_dir。

3.3 浮点模型精度验证

浮点模型训练完成以后，可以使用以下命令验证已经训练好的浮点模型精度:

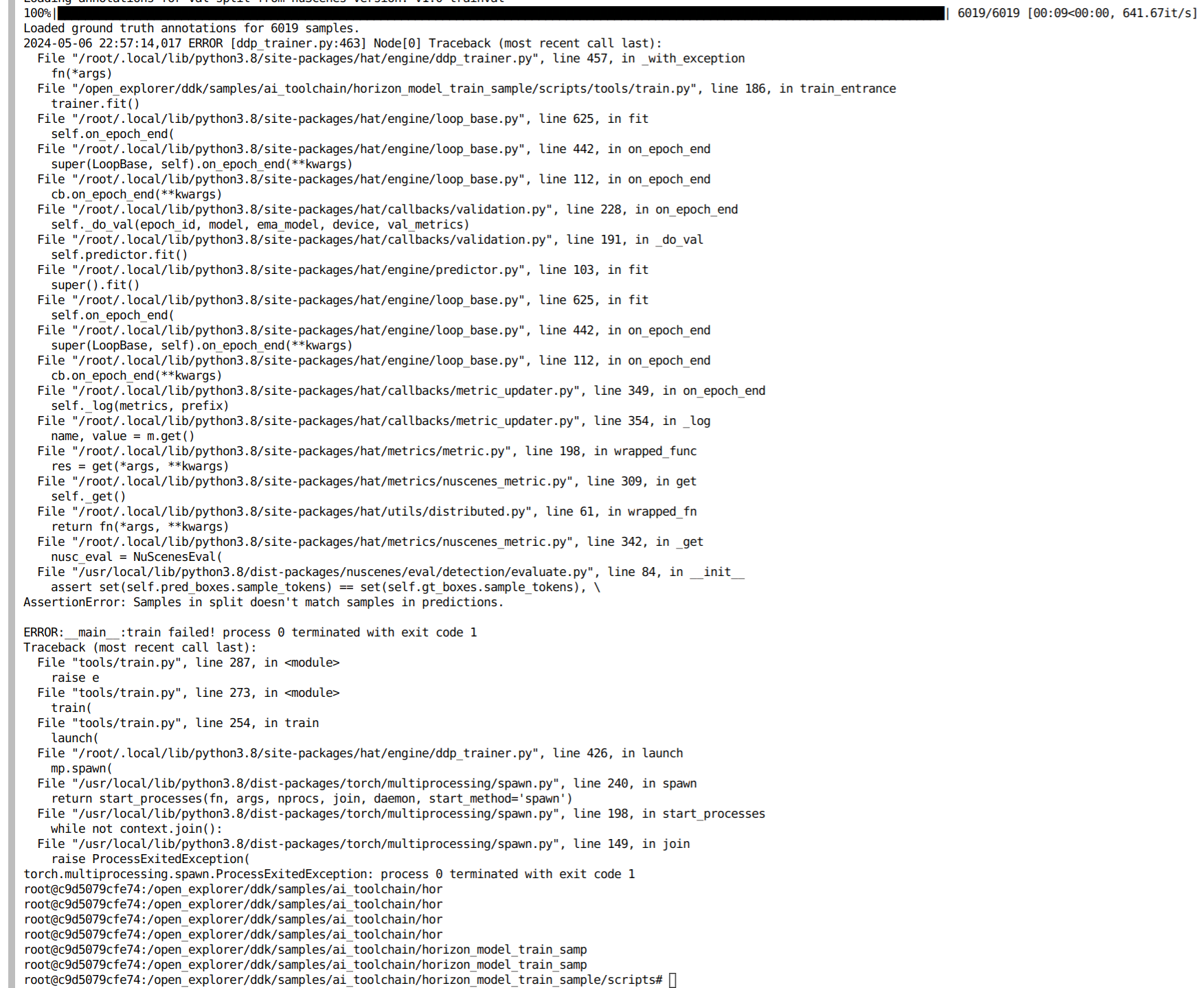

验证完成后，会在终端打印浮点模型在验证集上检测精度，如下所示：

4 模型量化和编译

4.1 Calibration

模型完成浮点训练后，便可进行 Calibration。calibration在forward过程中通过统计各处的数据分布情况，从而计算出合理的量化参数。 通过运行下面的脚本就可以开启模型的Calibration过程：

4.2 Calibration 模型精度验证

Calibration完成以后，可以使用以下命令验证经过calib后模型的精度:

验证完成后，会在终端输出calib模型在验证集上检测精度，格式见2.3。

4.3 量化模型训练

4.4 量化模型精度验证

Calibration完成以后，可以使用以下命令验证经过calib后模型的精度:

验证完成后，会在终端输出calib模型在验证集上检测精度，格式见2.3。

4.5 量化模型精度验证

指定calibration-checkpoint后，通过运行以下命令进行量化模型的精度验证：

qat模型的精度验证对象为插入伪量化节点后的模型（float32）；quantize模型的精度验证对象为定点模型（int8），验证的精度是最终的int8模型的真正精度，这两个精度应该是十分接近的。

4.6 仿真上板精度验证

除了上述模型验证之外，我们还提供和上板完全一致的精度验证方法，可以通过下面的方式完成：

4.7 量化模型编译

opt为优化等级，取值范围为0~3，数字越大优化等级越高，编译时间更长，但部署性能更好。
compile_perf脚本将生成.html文件和.hbm文件（compile文件目录下），.html文件为BPU上的运行性能，.hbm文件为上板实测文件。

运行后，ckpt_dir的compile目录下会产出以下文件：

5 其他工具

5.1 结果可视化

如果你希望可以看到训练出来的模型对于单帧的检测效果，我们的tools文件夹下面同样提供了预测及可视化的脚本，你只需要运行以下脚本即可：

6 板端部署

6.1 上板性能实测
