常见图像格式

目标：掌握不同图像之间的区别和联系

RGB：每个像素点都会存储红绿蓝三个颜色通道的亮度值（0-255）

纯白（255，255，255）纯黑（0，0，0）

BGR：只是红绿蓝三个通道排列顺序不同，其他与RGB一样，常用于OpenCV中

RGB/BGR每个像素点必须同时存储R,G,B三个通道，不适合做视频图像处理

YUV：采用亮度—色度分离，Y为亮度UV为色度，每个通道数值范围为（0-255）

只有Y为黑白灰度图，可以识别图像内容，UV只能看见色彩

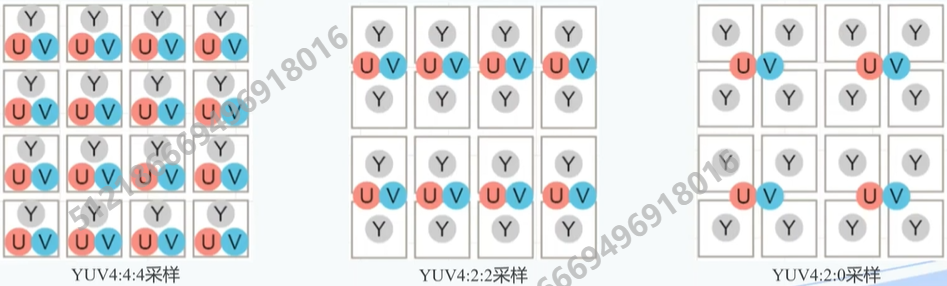

视频处理领域可减少UV分量来减少数据量。根据Y和UV占比分为YUV444，YUV422，YUV420

YUV444每个像素24bits,YUV422每个像素16bits,YUV420每个像素12bits

4为最多4个Y共享一对UV

YUV420根据数据排布方式不同分为420P和420SP，Y相同，UV略不同

420P：Y连续存放，U连续存放，V连续存放

420SP：Y连续存放，UV交替存放

NV12属于YUV420SP，每四个Y共用一组UV

根据Y和UV分量是否存在一片连续内存空间，分为NV12和NV12_SEPARATE

NV12数据量是RGB等图像格式的一半，是嵌入式端部署图像的首选

Gray灰度图

每个像素点只包含一个亮度值（0-255），只包含亮度信息，图像数据量较小，在对图像亮度比较敏感场景有重要价值，如人脸识别

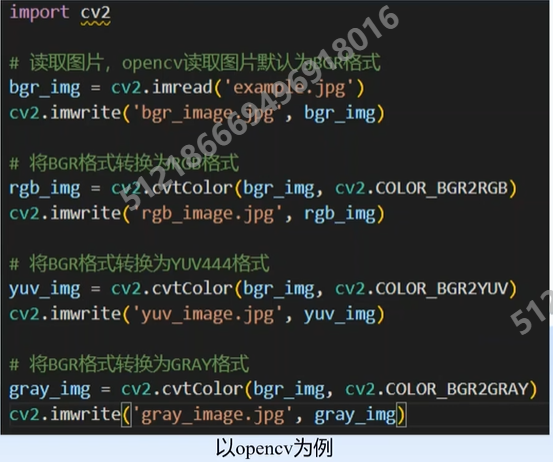

图像格式转换

数据排布与跨距对齐

数据排布

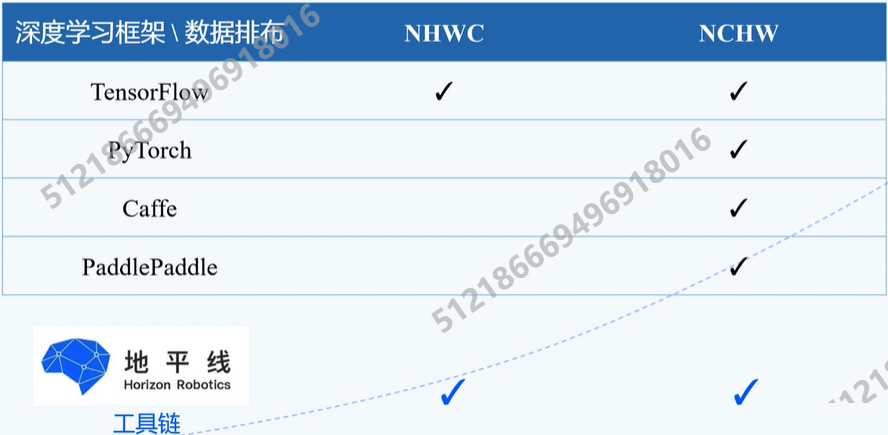

数据排布：四个维度的排布方式

批量大小N，特征图通道数C，特征图高度H，特征图宽度W

NV12不适用NHWC/NCHW

NHWC：在内存按照CWHN顺序存储，不同通道同一位置像素会存储在一起

NCHW：按照WHCN顺序排序，一个通道内部所有数据存储在一起

跨距对齐

图像存储在内存中每一行所占空间的实际大小

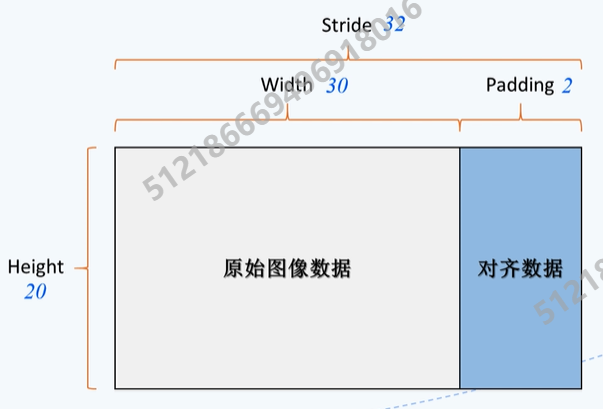

Padding做跨距对齐，原始图像为8位深灰度图，Stride=32bits,Height=20bits,Width=40bits,则Padding=2bits

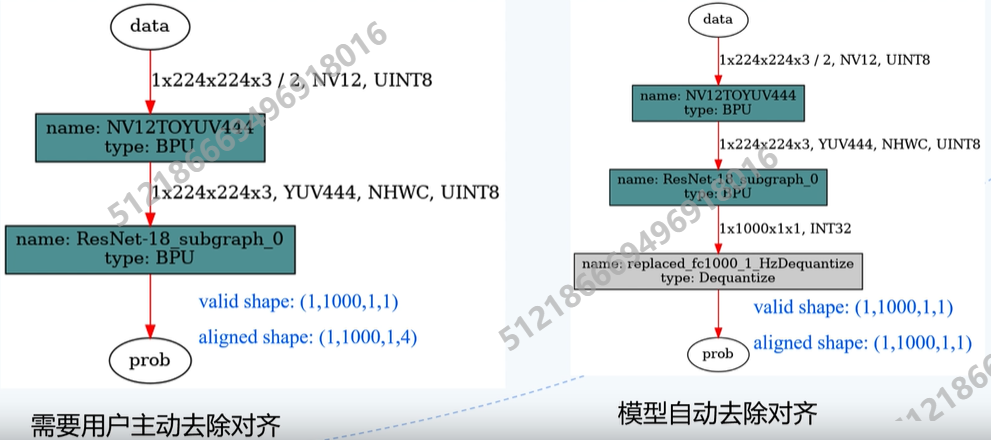

去除对齐：绿色BPU算子，灰色CPU算子

深度学习模型量化

为什么需要量化

深度神经网络推动了AI的发展，需要设置更加高效的网络结构或者通过压缩、编码等方式减少网络规模

• 更小的模型占用

• 更少的工作内存和用于激活的缓存

• 更快的推理速度

• 更低的功耗

量化

用离散的符号或者整数值来近似连续信号的过程

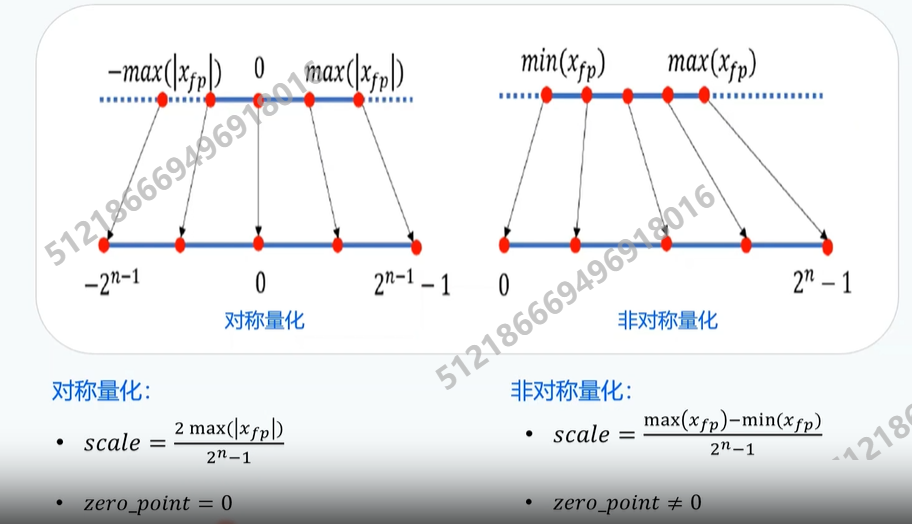

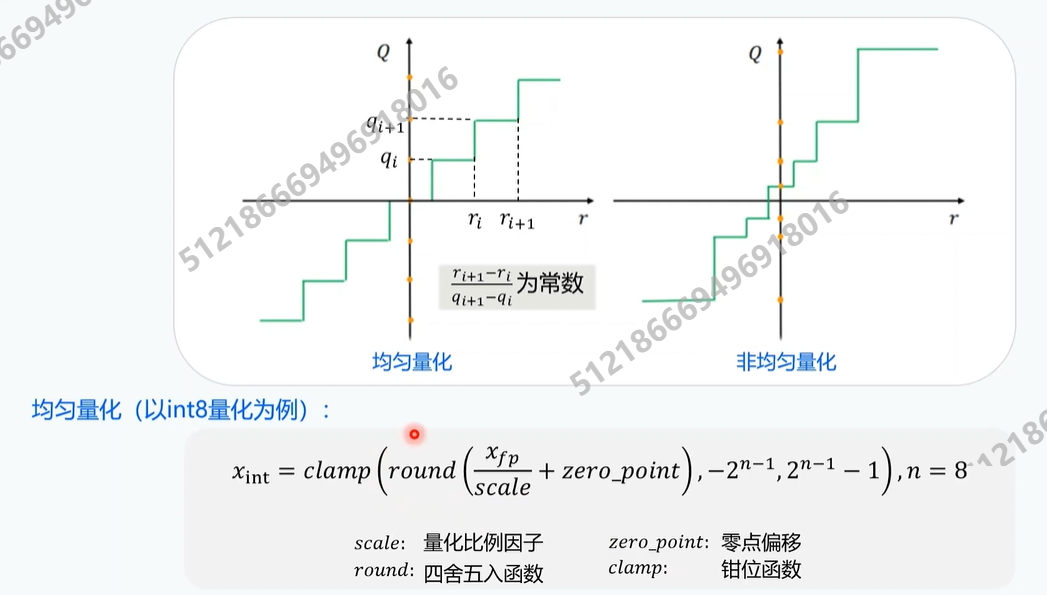

均匀量化和非均匀量化

PTQ：使用一批校准数据对训练好的模型进行校准，以获取截断范围（量化阈值），后用其进行量化。简单快速、无需训练

QAT：将训练过的模型量化后再进行重训练，相对复杂

地平线支持的量化方式

PTQ，QAT两种

对称量化

max校准，kl校准

mix校准：集成多种校准方法的搜索策略

1. 确定量化敏感节点

2. 遍历所有量化敏感节点，尝试KL，Max和Max-0.99995校准方法，选出最佳的，得到Mix校准模型

3. 评估几个校准模型的误差，输出最优模型

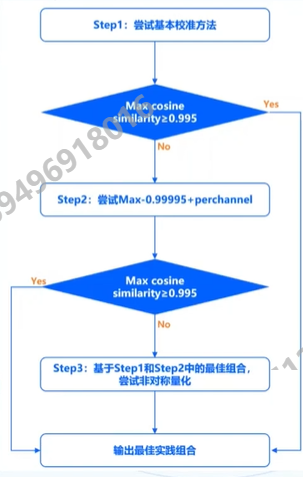

default校准：从系列校准话参数中获得效果较好的组合

地平线天工开物芯片算法工具链概述

引言

XJ3

XJ3

面对车载

J5

高效智能原生支持，低延迟，高效率

安全岛系统监测和故障工作

双核地平线BPU加双核P6 DSP和八核A55 CPU

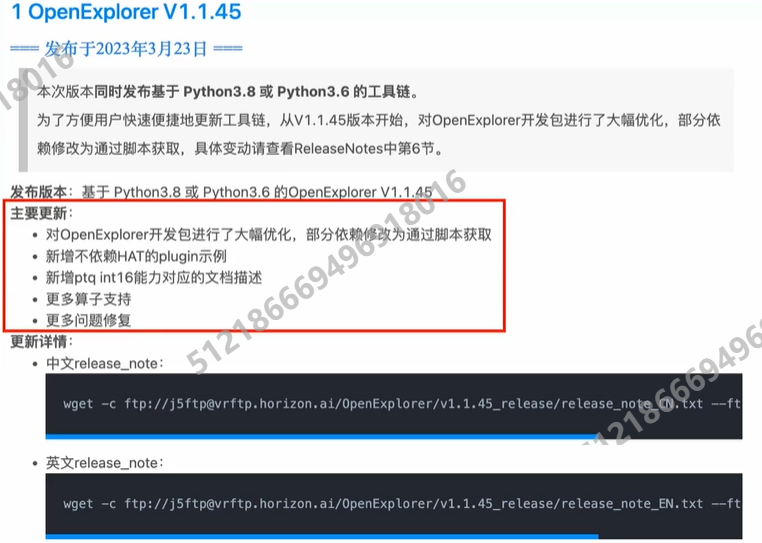

地平线天工开物芯片算法工具链使用指南

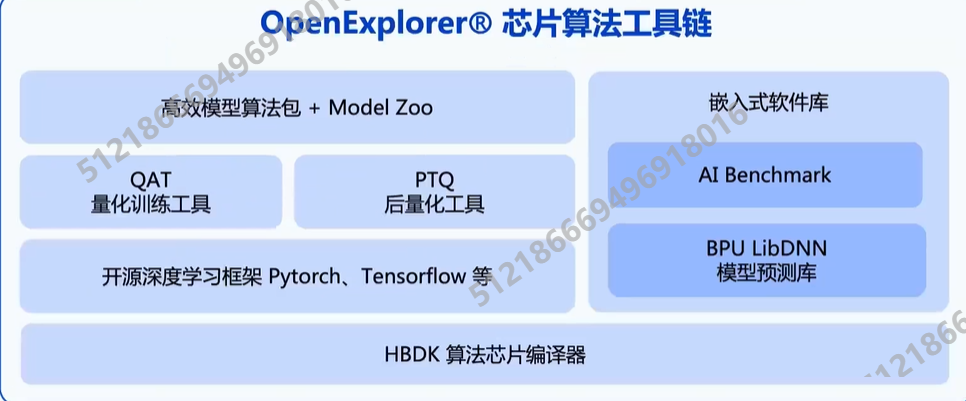

OpenExplrer

OpenExplrer基本能力

1. 模型量化：将训练好的深度神经网络的权值】激活值等从高精度压缩至低精度的操作过程，且量化后模型精度与量化前尽可能接近，降低功耗，提升计算速度，减少内存和存储占用

量化方案：PTQ为第一选择

1. 模型优化编译：计算拆分，指令并行，计算融合

2. 模型部署：为芯片提供嵌入式端预测库，实现每个计算在最合适器件上的最优调度策略

3. 调试工具与示例：转换工具，性能测评工具，仿真推理工具，一致性对齐工具，精度调试工具，性能调试工具

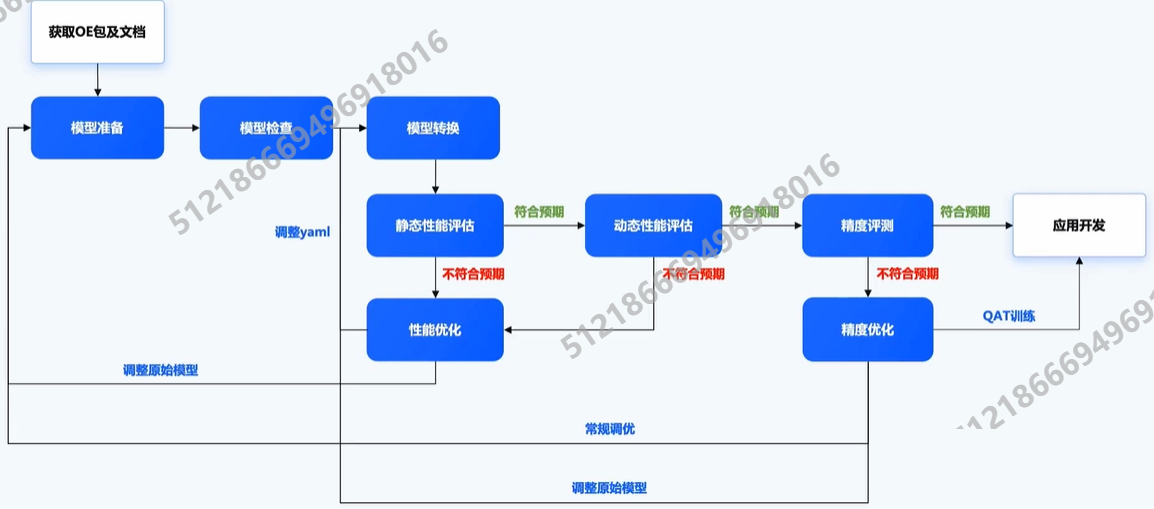

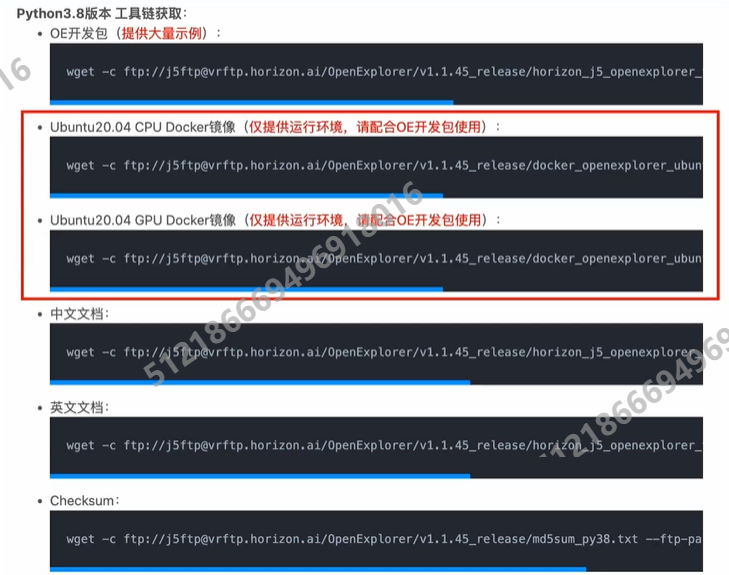

工具链使用流程与建议

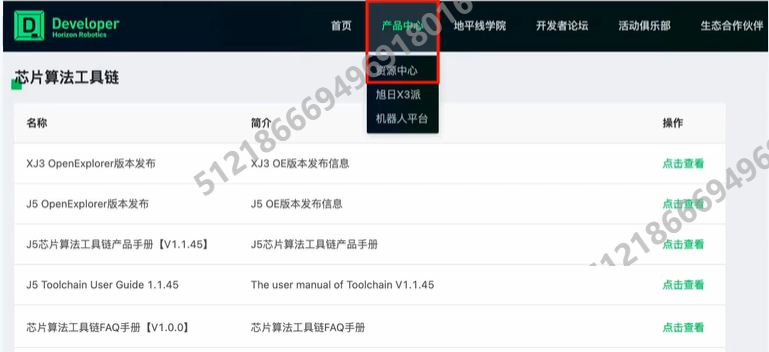

地平线开发者社区-产品中心-资源中心

http://developer.horizon.ai/resource

板端部署-LibDNN

• 适配地平线所有芯片

• 异构调度，无需开发者干预

• 接口简单易用

• 支持模拟器端和板端推理

DSP开发

RPC只需几个接口就可以完成AMR端和DSP端的功能调用
