【参考算法】地平线关键点检测Keypoint_EfficientNetb0参考算法-v1.2.1

0.概述

自动驾驶场景中会面临不同的遮挡情景，当相机只能观察到车辆的一侧时，通过关键点来确定全车的位置显得尤为重要。深度学习的进展使得通过多个视图检测车辆部件（车轮、前照灯、车门等）变得越来越可靠。Keypoint_EfficientNetb0通过编码器-解码器结构将Heatmap回归到车辆的关键点特征图，可以用于加强城市交通交叉路口的交通分析。本文为关键点检测算法Keypoint_EfficientNetb0的介绍和使用说明。

1.性能精度指标

Keypoint_EfficientNetb0模型配置：

infer/ms post-precess/ms 双核FPS 精度（PCK） 0.887 0.359 3290.12 浮点：0.9433 量化：0.9431 注：CarFusion数据集官方介绍：CarFusion

2.模型介绍

2.1 模型结构

Keypoint_EfficientNetb0网络采用了编码器-解码器结构，基于Heatmap进行车辆关键点的检测。Keypoint_EfficientNetb0由以下部分组成：

1. Backbone：使用Efficinetb0提取图像特征，更好地兼顾了性能和精度 ;

2. Decoder head：由3个反卷积层和1个卷积层组成，将Heatmap回归到关键点特征图；

3. Post process：对上采样后的特征进行max取值和平均，获取关键点目标。

2.2 源码说明

2.2.1 Config文件

configs/keypoint/keypoint_efficientnetb0_carfusion.py 为该模型的配置文件，定义了模型结构、数据集加载，和整套训练流程，所需参数的说明在算子定义中会给出。配置文件主要内容包括：

注： 如果需要复现精度，config中的训练策略最好不要修改，否则可能会有意外的训练情况出现。

2.2.2 Backbone

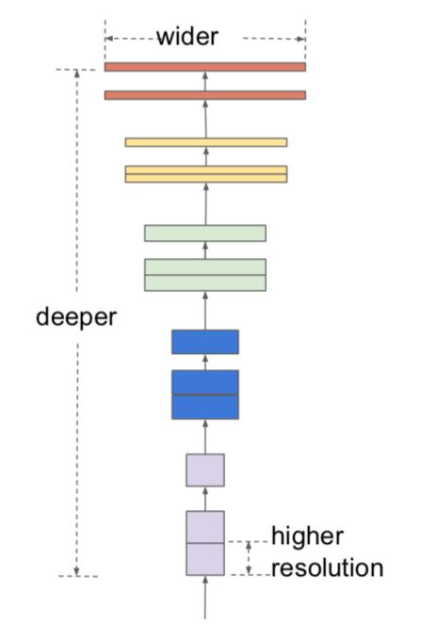

Keypoint_EfficientNetb0的backbone采用EfficinetNetb0提取图像特征，兼顾了性能和精度。Efficientb0的结构如下所示：

2.2.3 Decode head

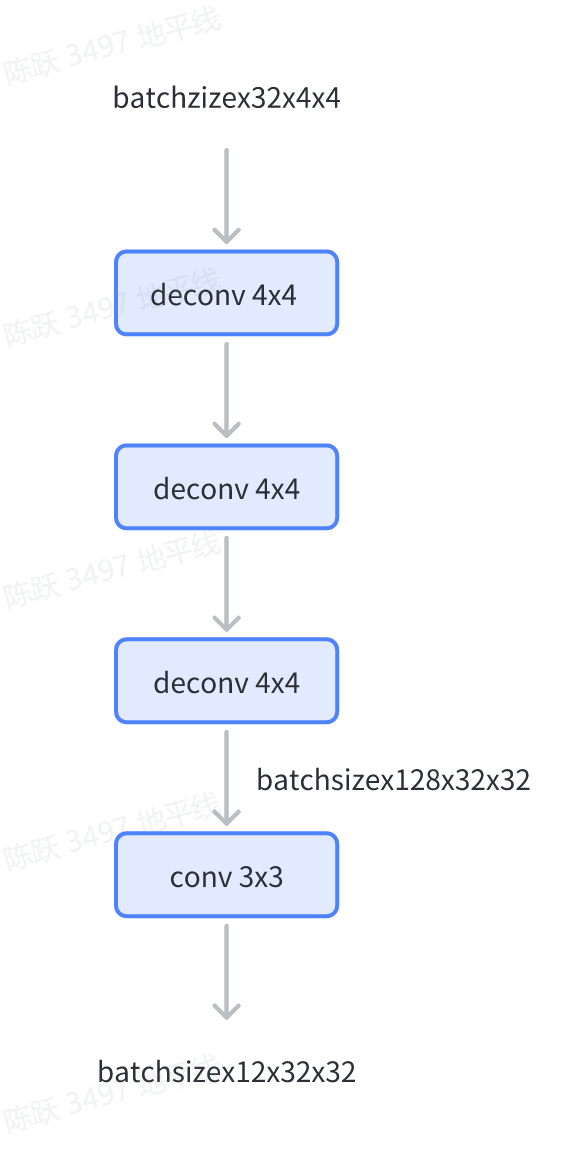

Efficientnetb0提取图像特征后，解码器通过对特征图进行上采样并将Heatmap回归到关键点来处理提取的特征。解码器层由3个反卷积层和1个卷积层组成，反卷积层将特征图尺寸由4x4上采样到32x32, 然后使用卷积层将Heatmap回归到车辆的12个关键点，流程图如下所示：

代码如下所示：

2.2.4 Post process

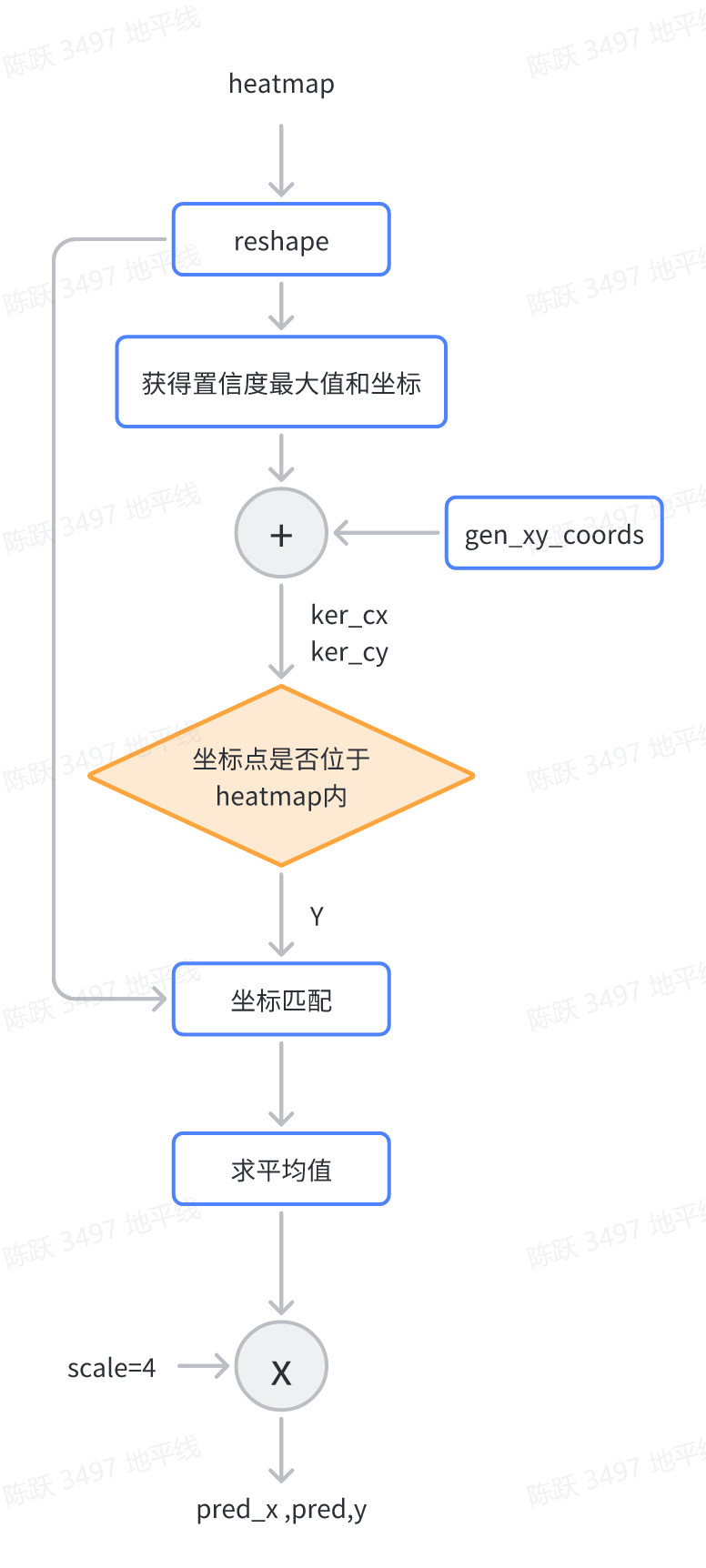

通过编码器-解码器结构获得关键点预测后，对结果做后处理。后处理的mode为“averaged”，对Heatmap值最大点坐标周围区域的坐标和Heatmap值（大小为5 x 5）进行加权，以获得关键点的坐标和对应置信度。流程如下所示：

对应代码：

代码路径：

/usr/local/lib/python3.8/dist-packages/hat/models/task_modules/carfusion_keypoints/heatmap_decoder.py

/usr/local/lib/python3.8/dist-packages/hat/core/heatmap_decoder.py

3. 浮点模型训练

3.1 Before Start

3.1.1 发布物及环境部署

step1:获取发布物

step2：解压发布包

解压后文件结构如下：

step3：拉取docker环境

3.1.2 数据集准备

Keypoint_EfficientNetb0基于Carfusion数据集训练和验证，数据集的准备包括Carfusion数据集下载、裁剪和打包这3个步骤。

3.1.2.1 数据集下载

3.1.2.1 数据集下载

解压后的数据目录结构如下所示：

3.1.2.2 数据集裁剪

这里我们只考虑更简单的情形，即从检测好的汽车图片中检测12个关键点。因此，我们首先需要根据数据标注框从图片中裁剪出汽车。 运行以下命令即可将数据转换为裁剪好的格式：

脚本运行后的目录结构如下：

其中 keypoints_test.json 和 keypoints_train.json 分别包含测试集和训练集的标注。 每个样本以json字典格式存储，样式为: “img_path”: keypoints_list, 其中keypoints_list形状为(12,3)，每行前两个元素为关键点坐标(x,y)，第三个元素为关键点是否是有效的标注，当关键点不在图内或无效时，第三个元素为0。

关键点检测的12个类别为： "Right_Front_wheel", "Left_Front_wheel", "Right_Back_wheel", "Left_Back_wheel", "Right_Front_HeadLight", "Left_Front_HeadLight", "Right_Back_HeadLight", "Left_Back_HeadLight", "Right_Front_Top", "Left_Front_Top", "Right_Back_Top", "Left_Back_Top"

3.1.2.3 数据集打包

使用以下命令将训练数据集和验证数据集打包，格式为lmdb：

执行后会在target-data-dir下生成train_lmdb和test_lmdb，train_lmdb和test_lmdb就是打包之后的训练数据集和测试数据集，也是网络最终读取的数据集。打包完成后的目录结构如下所示：

3.1.3 config配置

在进行模型训练和验证之前，需要对configs文件中的部分参数进行配置，一般情况下，我们需要配置以下参数：

• device_ids、batch_size_per_gpu：根据开发机实际硬件配置进行device_ids和每个gpu的batchsize的配置；

• ckpt_dir: 权重路径配置，权重下载链接在configs/keypoint文件夹下的README.md中；

• data_root: 配置为上节中打包的训练/验证数据集路径./tmp_data/carfusion；

• pretrain_model_path :float训练时backbone的预训练权重，权重下载链接在configs/classification/README.md中。

3.2 浮点模型训练

在scripts/configs/keypoint/keypoint_efficientnetb0_carfusion.py下配置硬件参数、数据集路径和预训练模型路径，然后使用以下命令进行浮点训练：

float训练后模型ckpt的保存路径为config配置的ckpt_callback中save_dir的值，默认为ckpt_dir。

3.3 浮点模型精度验证

浮点模型训练完成以后，可以使用以下命令验证已经训练好的浮点模型精度:

4. 量化训练和编译

4.1 Calibration

模型完成浮点训练后，便可进行 Calibration。calibration在forward过程中通过统计各处的数据分布情况，从而计算出合理的量化参数。 通过运行下面的脚本就可以开启模型的Calibration过程：

4.2 Calibration 模型精度验证

Calibration完成以后，可以使用以下命令验证经过calib后模型的精度:

对于EfficietNet_Heatmap模型，仅做Calibration即可满足量化精度，无需做qat训练

4.3 量化模型精度验证

Calibration完成后，通过运行以下命令进行量化模型的精度验证：

4.4 仿真上板精度验证

除了上述模型验证之外，我们还提供和上板完全一致的精度验证方法，可以通过下面的方式完成：

4.5 量化模型编译

opt为优化等级，取值范围为0~3，数字越大优化等级越高，编译时间也会越长；out_dir为编译后产出物的存放路径。

运行后，会在out-dir目录下产出以下文件：

5. 其他工具

5.1 推理结果可视化

如果您想查看单张图片的关键点检测结果，tools目录下提供了关键点检测和可视化的脚本infer.py， 脚本运行方式如下：

1. --save-path:可视化结果保存路径;

2. 通过修改config文件中infer_cfg字段中的img参数来配置输入图像路径。

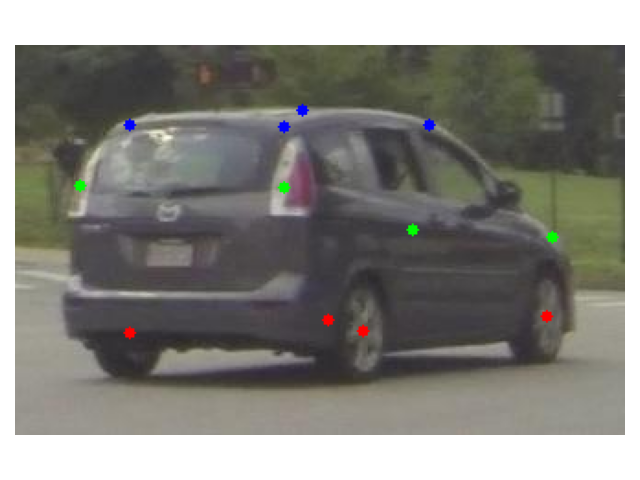

可视化示例：

6. 板端部署

本节将介绍hbm模型编译完成后，在板端使用dnn工具进行性能评测和运行AI-Benchmark示例进行性能和精度评测的流程。

6.1 dnn工具评测

hbm模型编译成功后，可以在板端使用hrt_model_exec perf工具评测hbm模型的FPS，参考命令如下：

命令运行结束后，会在本地会产出profile.log和profile.csv日志文件，用以分析算子耗时和调度耗时。

6.2 AI Benchmark示例

• fps.sh：实现多线程fps统计（多线程调度，用户可以根据需求自由设置线程数）；

• latency.sh：实现单帧延迟性能统计，包含模型推理和后处理延迟（单线程，单帧）；

• accuracy.sh：用于精度评测。

编译完成后，将ai_benchmark/j5/qat文件夹拷贝至板端：

然后在板端执行qat/script/detection/keypoint_efficientnetb0文件夹下的评测脚本。进入到需要评测的模型目录下，运行latency.sh 即可测试出单帧延迟, 如下所示：

终端输出的延迟包含模型推理耗时（Infer latency）和后处理耗时(Post process)。

运行fps.sh 即可测试出双核多线程fps, 如下所示：
