【参考算法】地平线 GANet参考算法-v1.2.1

0 概述

自动驾驶引起了学术界和工业界研究人员的极大关注。为了确保汽车在行驶过程中的安全，自动驾驶系统需要保持汽车沿着道路上的车道线行驶，需要准确感知车道线。因此，车道检测在自动驾驶系统中发挥着重要作用，尤其是在高级驾驶辅助系统中。本文为车道线检测算法GANet的介绍和使用说明。

该示例为参考算法，仅作为在J5上模型部署的设计参考，非量产算法

1 性能精度指标

GANet模型配置：

数据集 Input shape Backbone Neck Head CULane 1x3x320x800 MixVarGENet GaNetNeck GaNetHead 性能精度表现：

latenct/ms 双核FPS CulaneF1Score infer：1.099

post-process: 0.96 2431 浮点：0.7949

量化：0.7916 注：CULane数据集官方介绍：CULane

2 模型介绍

车道线检测是一项具有挑战性的任务，需要预测车道线的复杂拓扑形状并同时区分不同类型的车道。早期的工作将预定义的锚回归到各种形状的车道线中，由于锚的形状固定，因此缺乏足够的灵活性来适应复杂形状的车道。全局关联网络（Global Association Network，GANet）通过直接回归车道线关键点到车道线起始点的偏移，来完成对车道线关键点的并行聚合，从而实现高效且准确的车道线检测。

2.1 模型优化点

相对于官方实现，地平线对GANet做了如下优化：

• 将模型的backbone替换为与地平线软硬件极为友好的MixVarGENet，提升了在板端运行的性能；

• 去除了公版的LFA模块，因为使用了J5暂不支持的deformconv1d算子；

• 将attention里面的hidden_dim从64降低到16，模块个数从2个减少到1个，有利于提升模型性能；

• 将attention结构优化为全4维计算，有利于提升模型性能。

2.2 模型结构

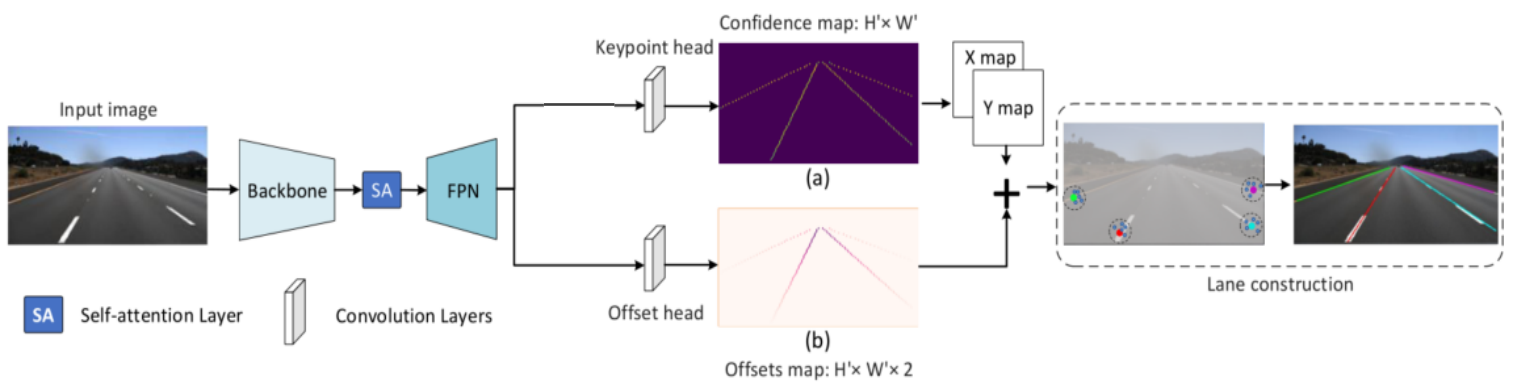

GANet的总体架构如上图所示。给定前视图像作为输入，采用CNN backbone和FPN neck来提取输入图像的多层视觉特征。为了更好地进行特征学习，在backbone和neck之间进一步插入了自注意层，以获得丰富的上下文信息。在解码器中，利用关键点头部和偏移头部分别生成置信度图（Confidence map:1x1x40x100）和偏移图(Offsets map:1x2x40x100)，两个头都是由卷积层组成，置信度图后的X map和Y map为置信度对应的点的坐标。对于每个车道实例，首先通过在偏移图上选择值小于1的点来获得其起点作为聚类中心。然后，使用置信图和偏移图的组合，将属于同一车道的关键点聚集在采样的起点周围，以构建完整的车道线。

GANet由以下部分组成：

1. Backbone+SA+FPN：采用CNN主干和FPN来提取输入图像的多级视觉表示。为了更好地进行特征学习，在backbone和neck之间进一步插入了自注意力层(Self-Attention, SA )，以获得丰富的上下文信息 ;
2. Keypoint head：预测关键点的置信度图；
3. Offset head：预测关键点到车道线起始点的偏移量图。

2.3 源码说明

2.3.1 Config文件

注： 如果需要复现精度，config中的训练策略最好不要修改，否则可能会有意外的训练情况出现。

2.3.2 Backbone

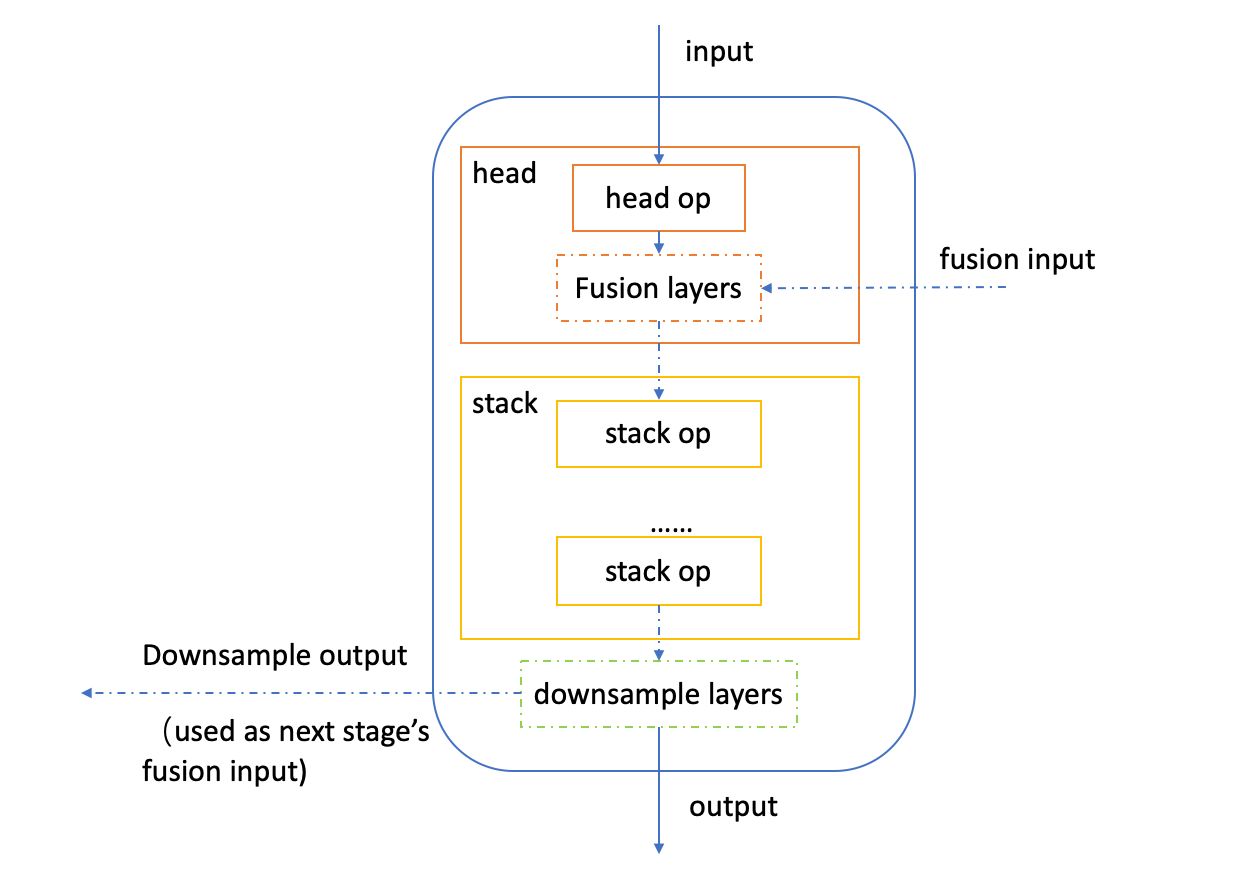

GANet的backbone采用地平线自研的MixVarGENet，对J5的软硬件较为友好，该结构的基本单元为MixVarGEBlock。如下为MixVarGEBlock的结构图：

MixVarGEBlock由 head op， stack ops，downsample layers，fusion layers四个基本模块组成。head_op 和stack_op都是由BasicMixVarGEBlock（如config文件中的mixvarge_f2，mixvarge_f4，mixvarge_f2_gb16）这样的基本单元构成，GANet中的配置见config文件的model定义字段。

2.3.3 GaNetNeck

为了获取丰富的上下文特征，ganet在backbone和neck间插入了Self-Attention（SA）层。

SA模块

SA模块是对backbone提取的图像特征进行“加权融合”，输出新的特征：

Attention(Q,K,V)=softmax(QKT)VAttention(Q,K,V)=softmax({QK^T}{})V

Attention(Q,K,V)=softmax(QKT)V

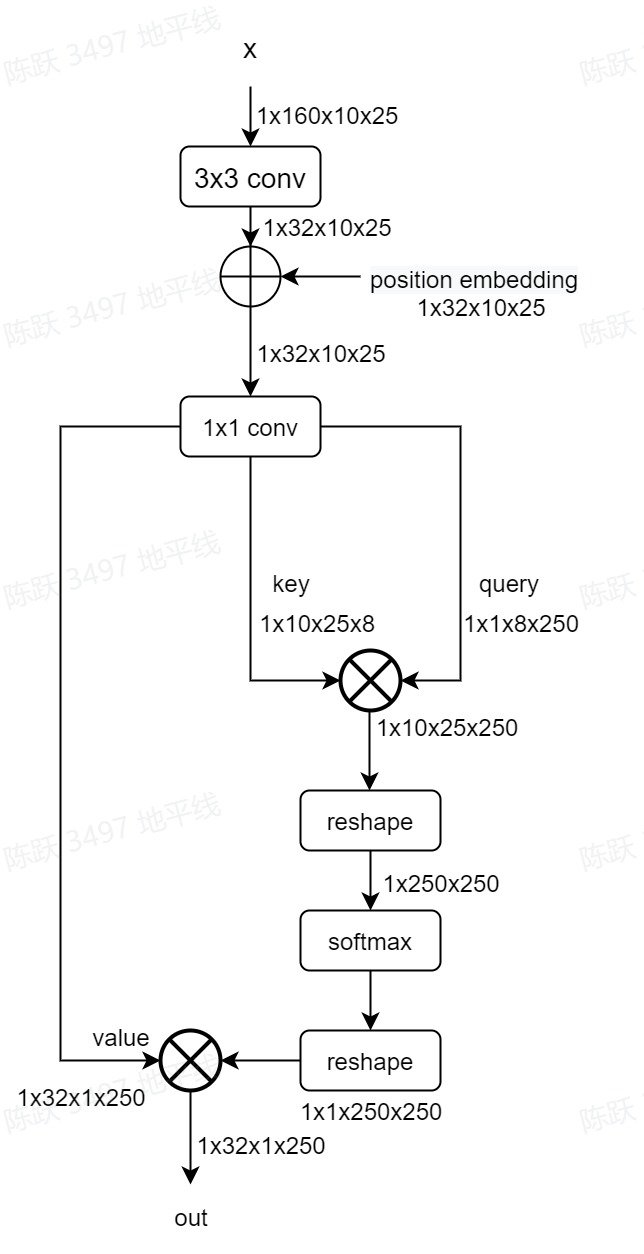

将位置编码加入到特征中，通过卷积计算生成Query(Q)、Key(K)、Value(V)向量，然后再进行如下的attention计算：

相关代码如下所示：

Neck

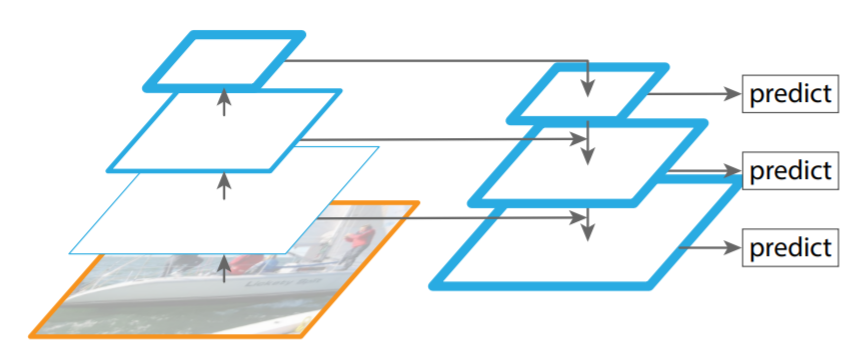

GANet的neck网络采用fpn，它采用自顶向下的层次结构来提取多尺度的高层语义特征。fpn网络结构如图所示：

相关代码：

2.3.4 GaNetHead

GANet利用一个关键点头（keypoint head）和一个偏移量头（offset head）来分别预测关键点的置信度图（confidence map）和关键点到车道线起始点的偏移量图（offset map），在推理过程中通过对这二者进行采样和组合，可以将关键点分配到所属的车道线，得到最终的车道线预测结果。

另外，GaNetHead中还有一个补偿误差分支，该分支的任务是减小输入下采样取整带来的量化误差。相关代码如下所示:

这里需要提到的是，我们将GANet的keypoint head、offset head和quantization error head中的linear都改写成了conv，对性能会有一些增益。

forward代码如下所示：

2.3.5 Decoder

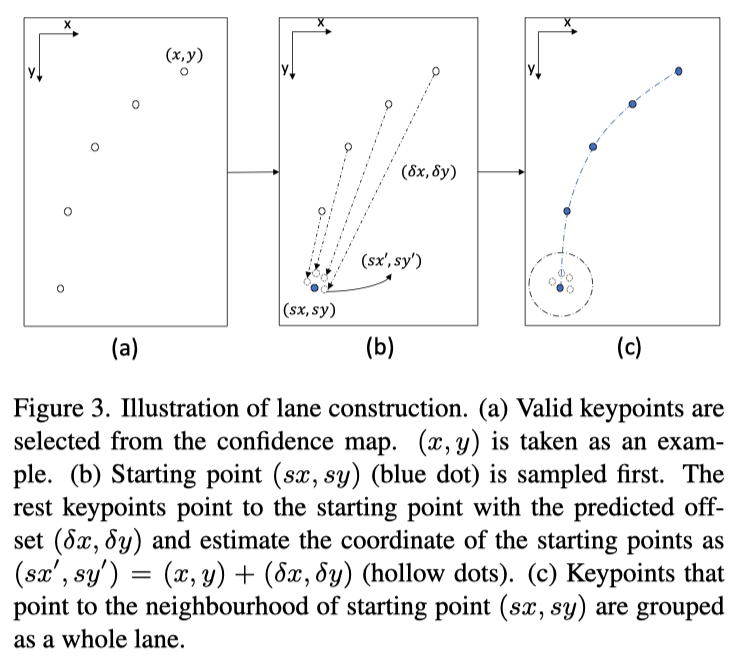

Decoder的作用是基于置信度图、关键点图和误差图构建车道线。对于每个车道线实例，首先通过关键点置信图选择有效的关键点；然后，在offset head生成的偏移图上选择值小于1的点来获得其起始点，并作为聚类中心；最后，使用置信图和偏移图的组合，将属于同一车道的关键点聚集在采样的起点周围，以构建完整的车道线。下图为构建车道线的三个步骤：

1. 采样关键点

2. 首先在关键点置信度图上应用1×3最大池化层，以选择水平局部区域内的最大响应点作为有效关键点，如上图（a）所示。然后，我们将它们分组，将每条车道描述为关键点的有序列表。

3. 起始点采样

4. 为了获得每条车道的起始点，在偏移图上选择值小于1的关键点作为候选起点。由于在同一局部区域内可能存在多个与上述标准匹配的关键点，因此选择该区域的几何中心点以确保唯一性，如上图（b）所示。通过这种方式，预先确定了所有车道的实例及其起始点。每个关键点估计车道线起始点的坐标如下所示：

5. （sx′,sy′）=(x,y)+(δx,δy)（sx',sy'）=(x,y)+(\delta x,\delta{y})

6. （sx′,sy′）=(x,y)+(δx,δy)

7. 其中(x,y)是观测关键点的坐标，(δx,δy)(\delta{x},\delta{y})(δx,δy)是获得的相应偏移。

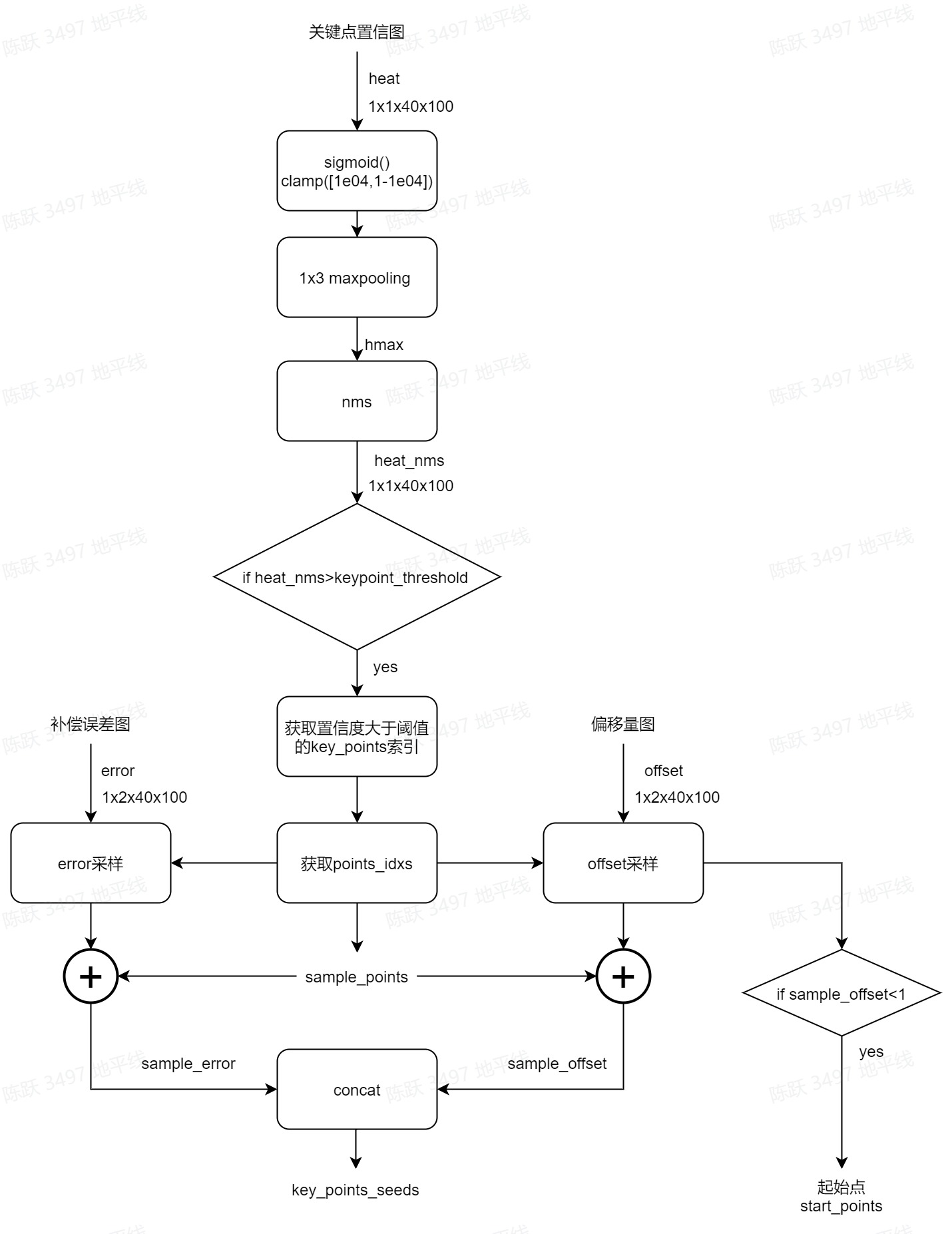

8. 具体过程如下图所示：

9.

10. 车道线构建

11. 获取图中所有车道线对应的起始点坐标，如图（b）所示，以起始点为中心，划定一定范围，所有指向起始点落在这一范围内的关键点都属于同一条车道线，将这些关键点顺序连接，即可恢复完整的车道线形状。只有估计起始点(sx′,sy′)(sx',sy')(sx′,sy′)和起始点(sx,sy)(sx,s{y})(sx,sy)之间的距离小于预定义阈值θdis\theta_{dis}θdisu200b时，关键点(x,y)(x,y)(x,y)才与第i个车道相关联。如图（c）所示，对指向同一起始点附近的关键点进行分组，以生成整个车道线。

3 浮点模型训练

3.1 Before Start

3.1.1 环境部署

GANet示例在地平线提供的docker中就可以运行，可以使用以下命令拉取docker环境:

release_models获取路径见：horizon_model_train_sample/scripts/configs/lane_pred/ganet/README.md

3.1.2 数据集准备

GANet基于CuLane数据集训练和验证，数据集的准备包括CuLane数据集下载和打包。

step1: 数据集下载

建议使用官方提供的Google云盘链接下载数据集。

然后将压缩包进行解压，需要注意的是， annotations_new.tar.gz 这个文件必须要最后解压。解压缩之后数据目录结构如下所示：

step2: 数据集打包

使用以下命令将训练数据集和验证数据集打包，格式为lmdb：

执行后会在target-data-dir下生成train_lmdb和test_lmdb，train_lmdb和test_lmdb就是打包之后的训练数据集和测试数据集，也是网络最终读取的数据集。

3.1.3 config配置

在进行模型训练和验证之前，需要对configs文件中的部分参数进行配置，一般情况下，我们需要配置以下参数：

• device_ids、batch_size_per_gpu：根据开发机实际硬件配置进行device_ids和每个gpu的batchsize的配置；

• ckpt_dir: 权重路径配置，权重下载链接在config文件夹下的README中；

• train_data_path和val_data_path: 配置为上节中打包的训练/验证数据集路径；

3.2 浮点模型训练

浮点训练后模型ckpt的保存路径为config配置的ckpt_callback中的save_dir的值，默认为ckpt_dir。

3.3 浮点模型精度验证

浮点模型训练完成以后，可以使用以下命令验证已经训练好的浮点模型精度:

4 量化训练和编译

4.1 Calibration

模型完成浮点训练后，便可进行 Calibration。calibration在forward过程中通过统计各处的数据分布情况，从而计算出合理的量化参数。 通过运行下面的脚本就可以开启模型的Calibration过程：

4.2 Calibration 模型精度验证

Calibration完成以后，可以使用以下命令验证经过calib后模型的精度:

对于GANet模型，仅做Calibration即可满足量化精度，无需做量化训练！

4.3 量化模型精度验证

Calibration完成后，通过运行以下命令进行量化模型的精度验证：

4.4 仿真上板精度验证

除了上述模型验证之外，我们还提供和上板完全一致的精度验证方法，可以通过下面的方式完成：

4.5 量化模型编译

opt为优化等级，取值范围为0~3，数字越大优化等级越高，编译时间也会越长；out_dir为编译后产出物的存放路径。

运行后，会在out-dir目录下产出以下文件：

5 其他工具

5.1 推理结果可视化

如果您想查看单张图片的车道线检测结果，tools文件夹下面同样提供了预测及可视化的脚本，只需要运行以下脚本即可：

1.--save-path:可视化结果保存路径； 2.可以通过修改config文件中infer_cfg字段的infer_inputs来配置输入数据路径。

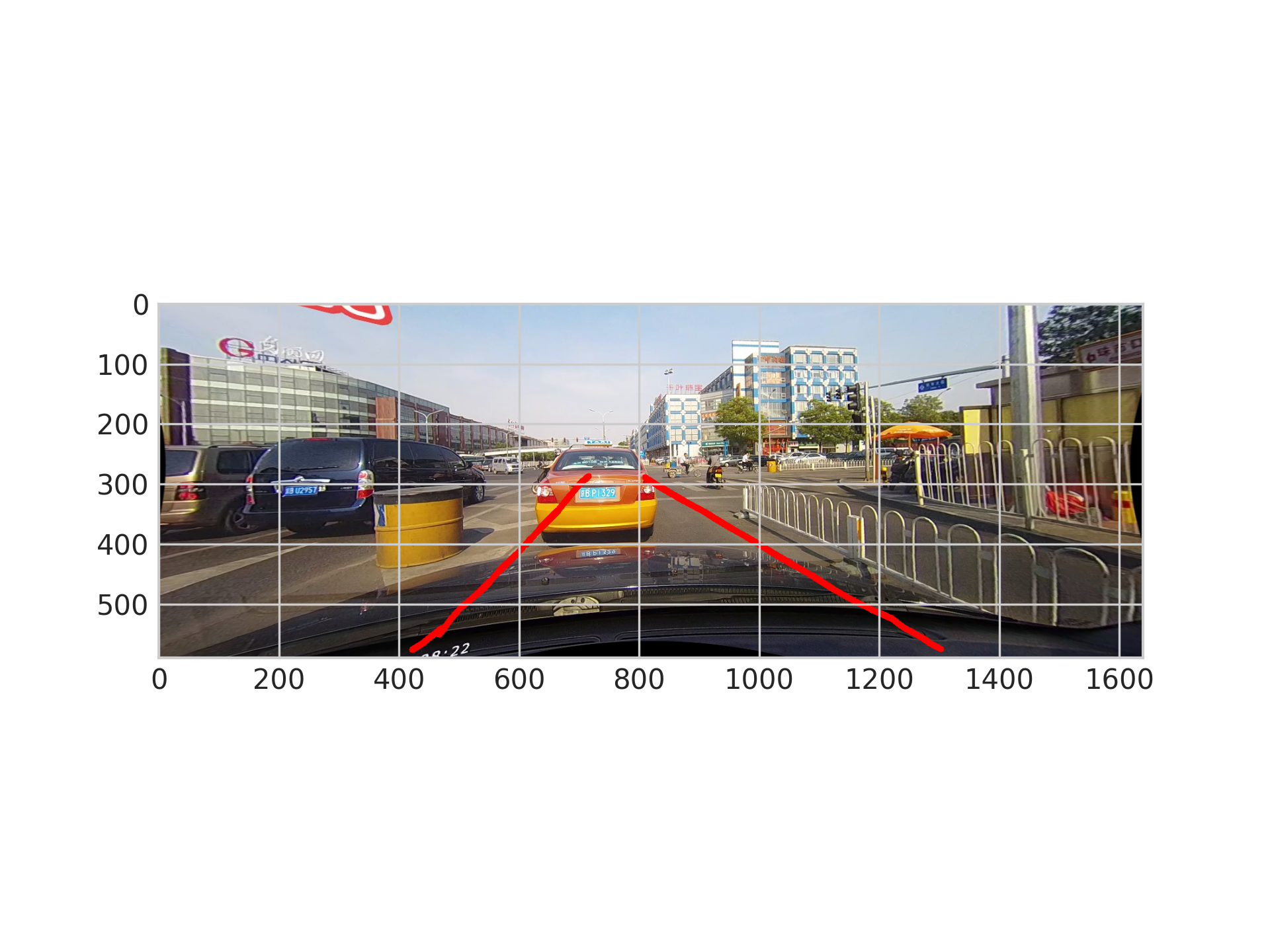

可视化示例：

6 板端部署

6.1 上板性能实测

6.2 AIBenchmark 示例

可在板端使用以下命令执行做模型评测：
