【参考算法】地平线 Centerpoint 参考算法-V1.2.1

0 概述

在自动驾驶应用中，除了在2D图像中检测目标之外，还必须在3D空间中检测某些目标的类别，如汽车、行人、自行车等。LiDAR通过构建3D空间的点云，可以提供一种精确、高空间维度、高分辨率的数据,可以弥补对3D空间的距离信息。随着深度学习架构的进步逐渐出现了许多基于LiDAR的3D目标检测器。本文在Nuscenes数据集下基于pillar-based的centerpoint算法的介绍和使用说明。

该示例为参考算法，仅作为在J5上模型部署的设计参考，非量产算法

1 性能精度指标

数据集	NDS	infer	帧率（J5/双核）
Nuscenes	0.5753	24.51ms	98.72

infer耗时不包含pillar前处理、后处理

模型配置：

点云数量	点云范围	Voxel 尺寸	最大点数	最大pillar数	检测类别
300000x5（注1）	[-51.2, -51.2, -5.0, 51.2, 51.2, 3.0]	[0.2, 0.2, 8]	20	40000	10类（注2）

注
1:维度为(x,y,z,r,t)，即：3维坐标、强度和时间
2:"car","truck","construction_vehicle","bus","trailer","barrier","motorcycle","bicycle","pedestrian","traffic_cone",

2 模型介绍

Centerpoint为在pointpillars基础上做优化的多类别3D检测模型，检测类别10类（见注1），模型实现上与pointpillars相同的，在VoxelNet中Voxel的基础上提出了一种改进版本的点云表征方法Pillar，可以将点云转换成伪图像，进而通过2D卷积实现多类别目标检测。由于nuscenes在二阶段模型中精度相比一阶段无明显提升，因此该Centerpoint为一阶段模型，框架可参考pointpillars。

Centerpoint整个网络结构分为三个部分：

体素化（pillar 化）：将输入的5维原始点云转换为稀疏的伪图像形式
Backbone:将PFN层后的特征提取高层语义特征
CenterPointHead:多类别的3D目标检测和回归3D框

2.1 模型改动点

在网络结构上，相比于官方实现，我们做了如下更改：

前处理 point encoder部分，仅使用5维，并做归一化处理，浮点相比官方几乎不掉点，对量化训练更友好；
PillarFeatutreNet 中的 PFNLayer 使用 Conv2d + BathNorm2d + ReLU，替换原有的 Linear + BatchNorm1d + ReLU，使该结构可在BPU上高效支持，性能提升；
PillarFeatutreNet 中的 PFNLayer 使用 MaxPool2d，替换原有的 torch.max，便于性能的提升；
Scatter过程使用horizon_plugin_pytorch实现的point_pillars_scatter，便于模型推理优化，逻辑与公版相同。
对于耗时严重的OP，采用H W维度转换的方式，将大数据放到W维度，比如1x5x40000x20 转换为 1x5x20x40000

2.2 源码说明

Config文件

configs/detection/centerpoint/centerpoint_pointpillar_nuscenes.py 为 pointpillars 的配置文件，定义了模型结构、数据集加载，和整套训练流程，所需参数的说明在算子定义中会给出。配置文件主要内容包括：

# Voxelization cfg
point_cloud_range = [-51.2, -51.2, -5.0, 51.2, 51.2, 3.0]
voxel_size = [0.2, 0.2, 8]
max_num_points = 20
max_voxels = (30000, 40000)
...

# 模型结构定义
model=dict(
type="CenterPointDetector",
feature_map_shape=get_feature_map_size(point_cloud_range, voxel_size),
pre_process=dict(
type="CenterPointPreProcess",
pc_range=point_cloud_range,
voxel_size=voxel_size,
max_voxels_num=max_voxels,
max_points_in_voxel=max_num_points,
norm_range=[-51.2, -51.2, -5.0, 0.0, 51.2, 51.2, 3.0, 255.0],
norm_dims=[0, 1, 2, 3],
),
reader=dict(
type="PillarFeatureNet",
num_input_features=5,
...
),
backbone=dict(
type="PointPillarScatter",
use_horizon_pillar_scatter=True,
...
),
neck=dict(
type="SequentialBottleNeck",
...
),
head=dict(
type="CenterPointHead",
...
),
targets=dict(
type="CenterPointTargets",
...
),
loss=dict(
type="CenterPointLoss",
num_classes=len(class_names),
loss_cls=dict(type="GaussianFocalLoss", loss_weight=1.0),
loss_bbox=dict(
...
),
),
postprocess=dict(
type="CenterPointPostProcess",
...
),
)
#deploy model and input
deploy_inputs = dict(
features=torch.randn((1, 5, 40000, 20), dtype=torch.float32),
coors=torch.zeros([40000, 4]).int(),
)
#train数据处理
train_set=dict(
...
)

# 数据加载相关定义
dataloader=dict(...)
val_data_loader=dict(...)
#callbacks 定义
stat_callback = dict(...)
ckpt_callback = dict(...)
val_callback = dict(...)
#训练策略配置
float_trainer=dict(...)
calibration_trainer=dict(...)
qat_trainer=dict(...)
int_infer_trainer=dict(...)
#编译设置
compile_cfg = dict(...)
# predictor
float_predictor = dict(...)
calibration_predictor= dict(...)
qat_predictor = dict(...)
int_infer_predictor= dict(...)

注：如果需要复现精度，config中的训练策略最好不要修改。否则可能会有意外的训练情况出现。

Voxelization

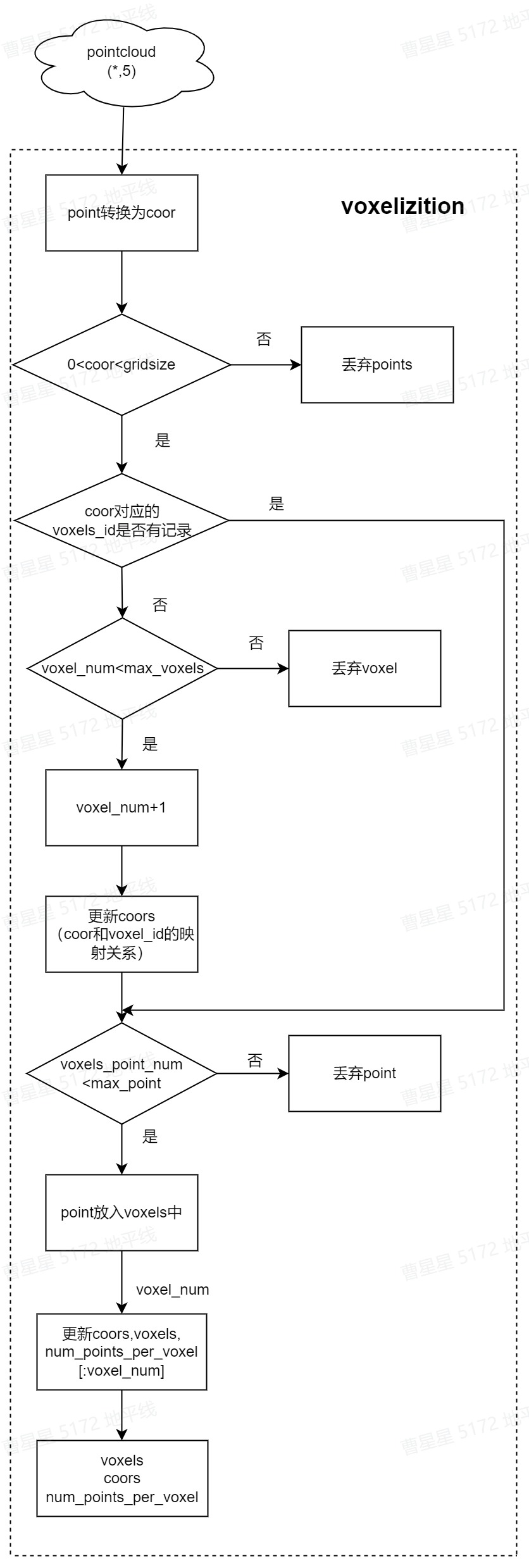

该接口是在horizon-plugin中实现，preprocess实现voxelization过程，主要是将点云数据根据预设size划分为一个个的网格。凡是落入到一个网格的点云数据被视为其处在一个 voxel里，或者理解为它们构成了一个 voxel。voxelization的实现流程见下图：

对应代码：horizon_plugin_pytorch/nn/quantized/functional_impl.py的 _voxelization

对pillar特征归一化，可通过指定维度和范围值做归一化，有助于量化训练：

PillarFeatureNet

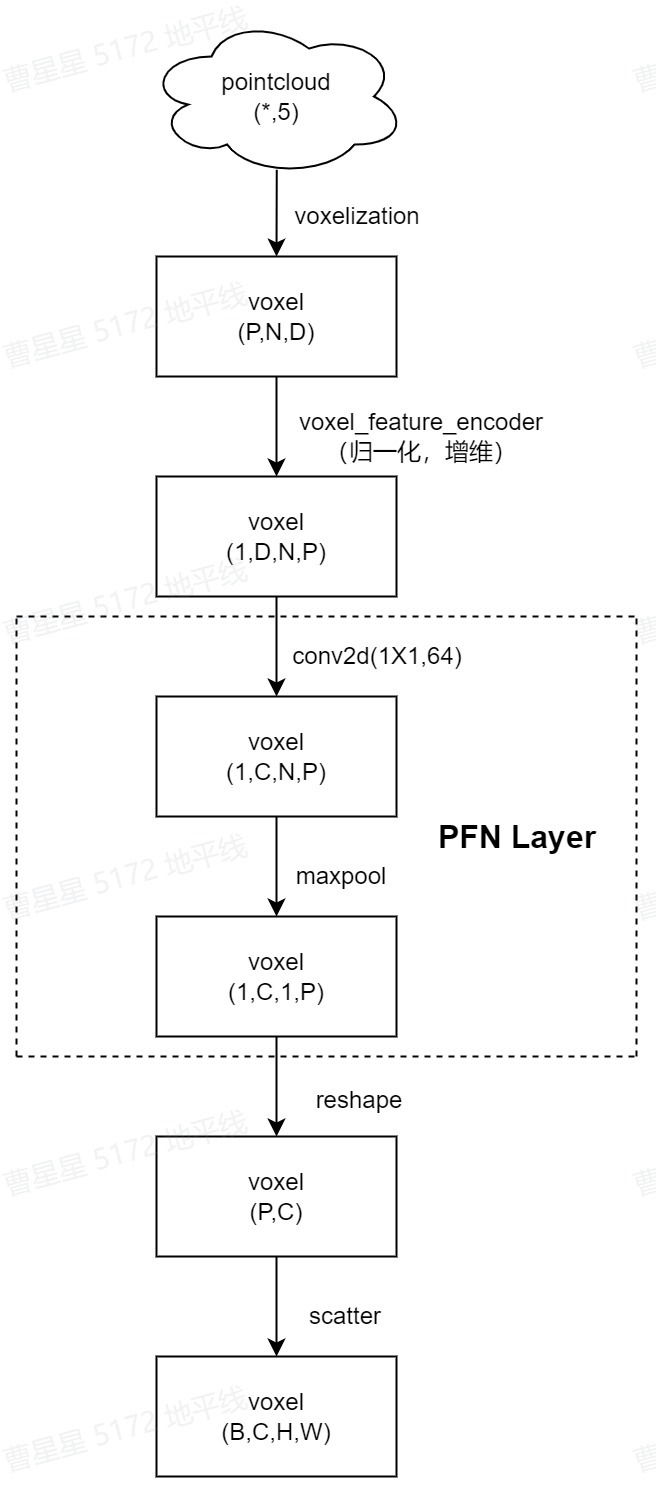

为了应用 2D 卷积架构，最终要实现将点云(P,N,5)转换为伪图像，整体步骤如下图：

伪图像处理包括三个步骤，stack pillars、learn features、pseudo image。PFN层主要完成learn features步骤，对应代码路径：hat/models/task_modules/lidar/pillar_encoder.py
该算法主要实现将点云数据的shape (1,D,N,P)经过pfn_layers后变换为(1,C,1,P)-->(1,1,P,C)
对应代码：hat/models/task_modules/lidar/pillar_encoder.py

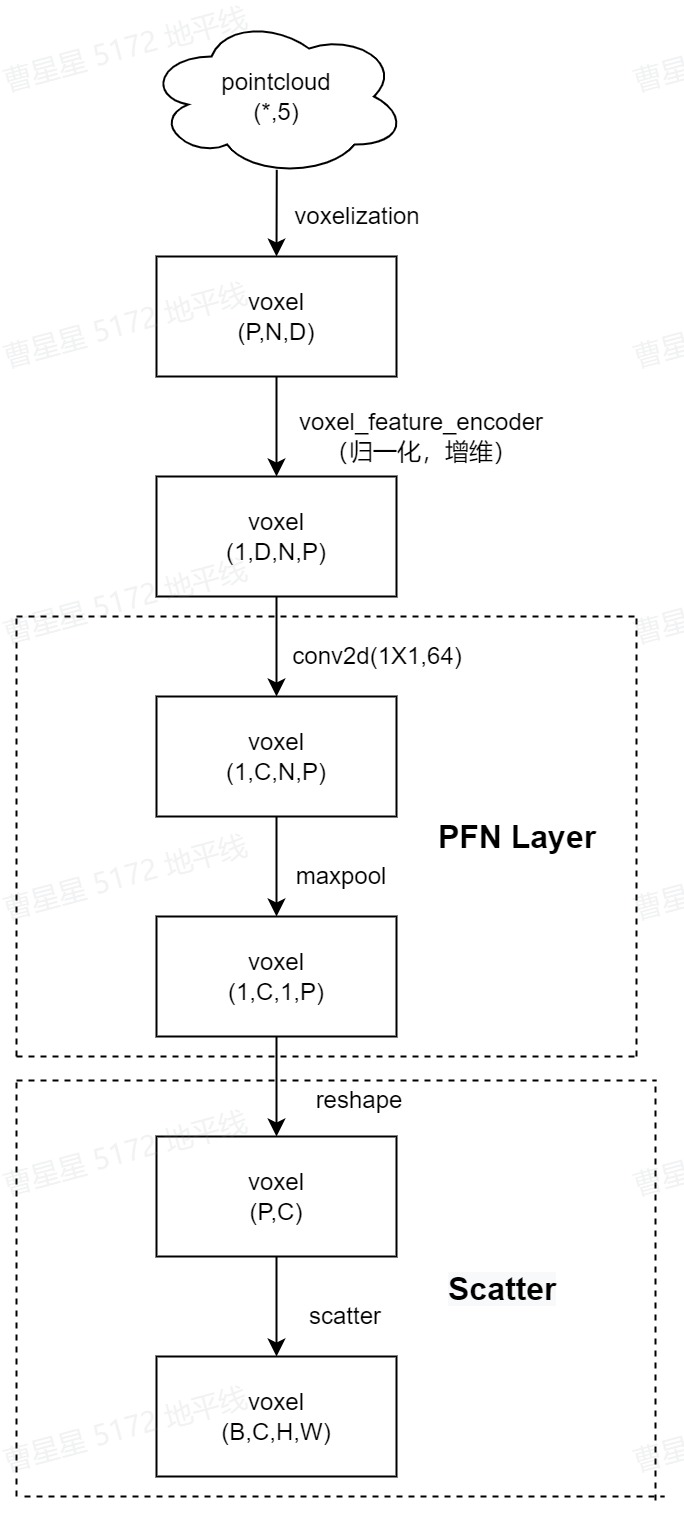

PointPillarScatter
该层实现伪图像转换的最后一个步骤。为了获得伪图片特征，将 P 转化为（W, H），由于预先设定pillar最大值以及去除了一些空pillar，因此P

对应代码: hat/models/task_modules/lidar/pillar_encoder.py

Scatter实现代码在horizon_plugin_pytorch下实现，见代码：

SequentialBottleNeck
该模型的backbone用是SequentialBottleNeck，使用多个 Conv2D + BN + ReLU 的结构将特征进行融合处理，通过多个卷积和反卷积的组合，最后在dim=1维做concat。RPN结构见下图：

对应代码：hat/models/necks/sequential_bottleneck.py

CenterPointHead

检测为多task检测，主要分为：

在nuscenes数据集中，目标的类别一共被分为了6个大类，网络给每一个类都分配了一个head，装在headlist中，而每个head内部都为预测的参数。

对应代码：hat/models/task_modules/centerpoint/head.py

forward时，经过共享的Conv后，将feature再分别传入task_heads做task_pred。

在hat/models/task_modules/centerpoint/head.py的TaskHead对不同的task定义conv_layers：

Centerpoint Loss

由2部分构成：loss_cls+loss_reg。其中，loss_cls=GaussianFocalLoss；loss_bbox=L1Loss
对应代码：hat/models/losses/centerpoint_losses.py`

3 浮点模型训练

3.1 Before Start

3.1.1 环境部署

Centerpoint示例集成在OE包中,获取方式见：J5芯片算法工具链OpenExplorer 版本发布

Centerpoint示例位于ddk/samples/ai_toolchain/horizon_model_train_sample下,其结构为：

release_models获取路径见：horizon_model_train_sample/scripts/configs/detection/centerpoint/README.md

拉取docker环境

如需本地离线安装HAT，我们提供了训练环境的whl包，路径在ddk/package/host/ai_toolchain

3.1.2 数据下载

在开始训练模型之前，第一步是需要准备好数据集，我们在 nuscenes 数据集下载下载Full dataset (v1.0)以及nuScenes-lidarseg。
将下载的文件进行解压，lidar_seg/v1.0-trainval下的category.json 与 lidarseg.json 分别复制到nuscenes/v1.0-trainval 文件夹下，解压后的目录如下所示：

3.1.3 数据打包

--src-data-dir为解压后的nuscenes数据集目录；
--target-data为打包后数据集的存储目录；
--version 选项为["v1.0-trainval", "v1.0-test", "v1.0-mini"]，如果进行全量训练和验证设置为v1.0-trainval，如果仅想了解模型的训练和验证过程，则可以使用v1.0-mini数据集； v1.0-test数据集仅为测试场景，未提供注释

数据集打包命令执行完毕后会在target-data-dir下生成train_lmdb和val_lmdb，train_lmdb和val_lmdb就是打包之后的训练数据集和验证数据集为config中的data_rootdir：

3.1.4 meta文件夹构建

在tmp_data/nuscenes/下创建meta文件夹，将下载的nuScenes-map-expansion-v1.3.zip和v1.0-trainval_meta.tar压缩包解压至meta文件夹下，当前的目录结构为：

3.1.5 数据生成

为了训练 nuscenes 点云数据，还需为 nuscenes 数据集生成每个单独的训练目标的点云数据，以及需要为这部分数据生成 .pkl 格式的包含数据信息的文件。通过运行下面的命令来创建:

执行上述命令后，生成的文件目录如下：

├── tmp_nuscenes
│ ├── lidar
│ │ ├── nuscenes_gt_database # 新生成的 nuscenes_gt_database
│ │ ├── nuscenes_dbinfos_train.pkl # 新生成的 nuscenes_dbinfos_train.pkl

其中 tmp_nuscenes/lidar/nuscenes_gt_database 的 .bin 格式的文件为生成的gt_database；nuscenes_gt_database 和 nuscenes_dbinfos_train.pkl 是训练用于采样的样本；文件保存目录可通过--out-dir更改。

3.1.6 config配置

在进行模型训练和验证之前，需要对configs文件中的部分参数进行配置，一般情况下，我们需要配置以下参数：

device_ids、batch_size_per_gpu：根据实际硬件配置进行device_ids和每个gpu的batchsize的配置；
ckpt_dir:浮点、calib、量化训练的权重路径配置，权重下载链接在config文件夹下的README中；
data_rootdir：打包的lmdb数据集路径配置；
meta_rootdir ：meta文件夹的路径配置；
gt_data_root：nuscenes_gt_database的上一层路径
infer_cfg：input_points为点云输入，做结果可视化时需要配置

3.2 浮点模型训练

在configs/detection/centerpoint/centerpoint_pointpillar_nuscenes.py下配置参数，需要将相关硬件配置device_ids和权重路径ckpt_dir数据集路径data_rootdir配置修改后使用以下命令训练浮点模型：

3.3 浮点模型精度验证

通过指定训好的float_checkpoint_path，使用以下命令验证已经训练好的模型精度:

验证完成后，会在终端输出float模型在验证集上的检测精度。

4 模型量化和编译

模型上板前需要将模型编译为.hbm文件，可以使用compile的工具用来将量化模型编译成可以上板运行的hbm文件，因此首先需要将浮点模型量化，地平线对centerpoint模型的量化采用horizon_plugin框架，通过Calibration+QAT量化训练和转换最终获得定点模型。

4.1 Calibration

为加速QAT训练收敛和获得最优量化精度，建议在QAT之前做calibration，其过程为通过batchsize个样本初始化量化参数，为QAT的量化训练提供一个更好的初始化参数，和浮点训练的方式一样，将checkpoint_path指定为训好的浮点权重路径。通过运行下面的脚本就可以开启模型的Calibration：

4.2 Calibration 模型精度验证

calibration完成以后，可以使用以下命令验证经过calib后模型的精度:

验证完成后，会在终端输出calib模型在验证集上的检测精度。

4.3 量化模型训练

Calibration完成后，就可以加载calib权重开启模型的量化训练。量化训练其实是在浮点训练基础上的finetue，具体配置信息在config的qat_trainer中定义。量化训练的时候，初始学习率设置为浮点训练的十分之一，训练的epoch次数也大大减少。和浮点训练的方式一样，将checkpoint_path指定为训好的calibration权重路径。
通过运行下面的脚本就可以开启模型的qat训练：

4.4 量化模型精度验证

量化模型的精度验证，只需要运行以下命令：

qat模型的精度验证对象为插入伪量化节点后的模型（float32）；quantize模型的精度验证对象为定点模型（int8），验证的精度是最终的int8模型的真正精度，这两个精度应该是十分接近的。

4.5 仿真上板精度验证

除了上述模型验证之外，我们还提供和上板完全一致的精度验证方法，可以通过下面的方式完成：

4.6 量化模型编译

在训练完成之后，可以使用compile的工具用来将量化模型编译成可以上板运行的hbm文件，同时该工具也能预估在BPU上的运行性能，可以采用以下脚本：

opt为优化等级，取值范围为0~3，数字越大优化等级越高，运行时间越长；
compile_perf脚本将生成.html文件和.hbm文件（compile文件目录下），.html文件为BPU上的运行性能，.hbm文件为上板实测文件。

5 其他工具

5.1 结果可视化

如果你希望可以看到训练出来的模型对于雷达点云的检测效果，我们的tools文件夹下面同样提供了点云预测及可视化的脚本，你只需要运行以下脚本即可：

1.--save-path:可视化结果保存路径；
2. 可以通过修改config文件中infer_cfg字段的infer_inputs来配置输入数据路径。

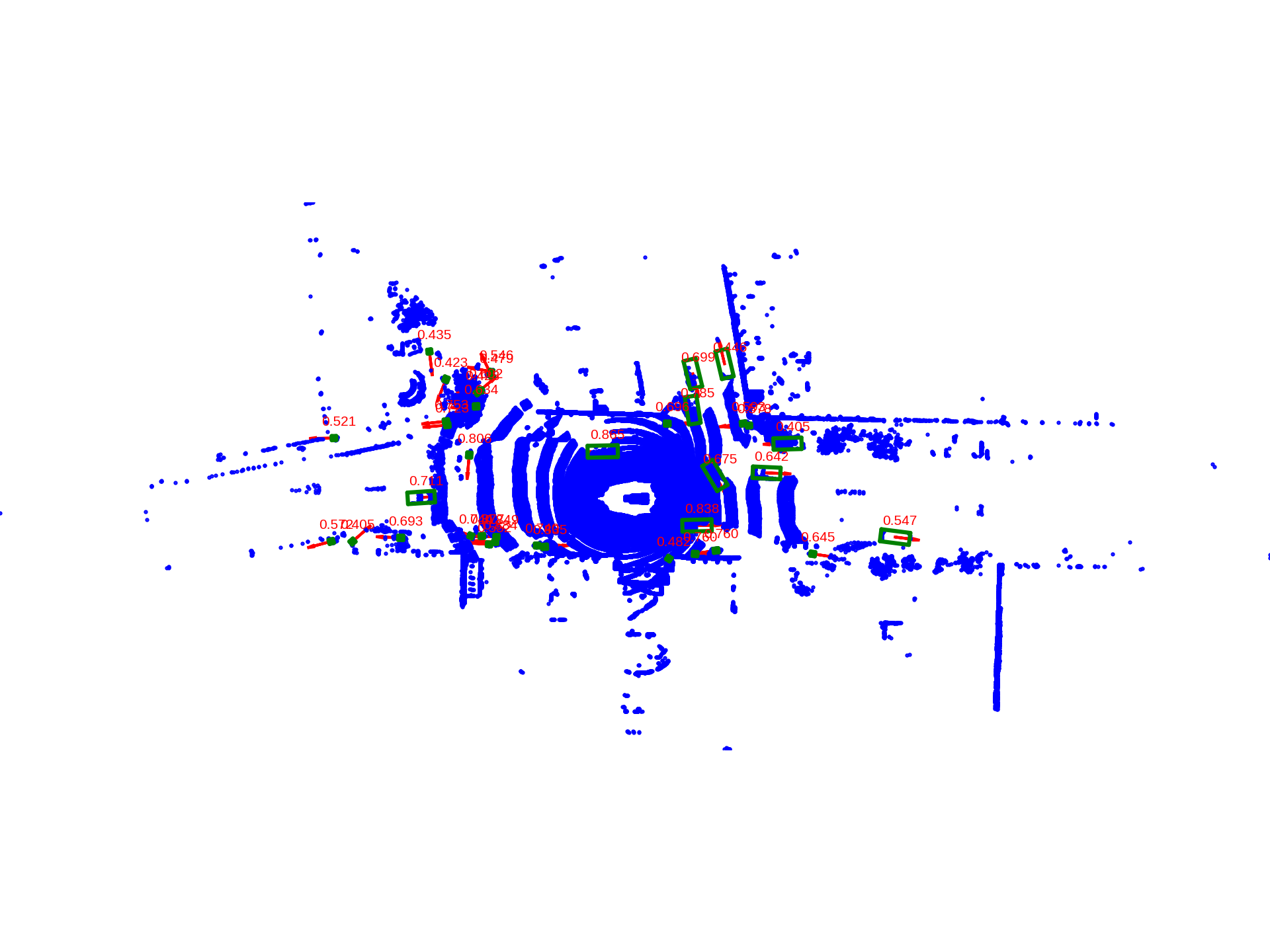

可视化示例：

6 板端部署

6.1 上板性能实测

使用hrt_model_exec perf工具将生成的.hbm文件上板做BPU性能实测，hrt_model_exec perf参数如下：

6.2 AI Benchmark示例

OE开发包中提供了Centerpoint的AI Benchmark示例，位于：ddk/samples/ai_benchmark/j5/qat/script/detection/centerpoint_pointpillar，具体使用可以参考开发者社区J5算法工具链产品手册-AIBenchmark评测示例

可在板端使用以下命令执行做模型评测：

如果要进行精度评测，请参考开发者社区J5算法工具链产品手册-AIBenchmark示例精度评测进行数据的准备和模型的推理。
