【参考算法】地平线 PETR 参考算法-v1.2.2

0 概述

在自动驾驶感知算法中BEV感知成为热点话题，BEV感知可以弥补2D感知的缺陷构建3D“世界”，更有利于下游任务和特征融合。为响应市场需求，地平线集成了基于bev的纯视觉算法，目前已支持ipm-based 、lss-based、 transformer-based(Geometry-guided Kernel Transformer、detr3d、PETR) 的多种bev视觉转换方法。其中PETR为基于detr的3D检测算法，实现是端到端的，本文为PETR感知算法的介绍和使用说明。

该示例为参考算法，仅作为在J5上模型部署的设计参考，非量产算法

1 性能精度指标

PETR模型配置及指标：：

dataset backbone input_shape num_query NDS(浮点/定点) FPS（双核） Nuscenes Eficientnet-B3 6x3x512x1408 900 37.66/37.19 8.3 注：建议使用小分辨率对模型性能会更友好：例如输入为[4,3,480,640]时，性能表现为双核62FPS，以实际需求为主

Nuscenes 数据集官方介绍：nuScenes

2 模型介绍

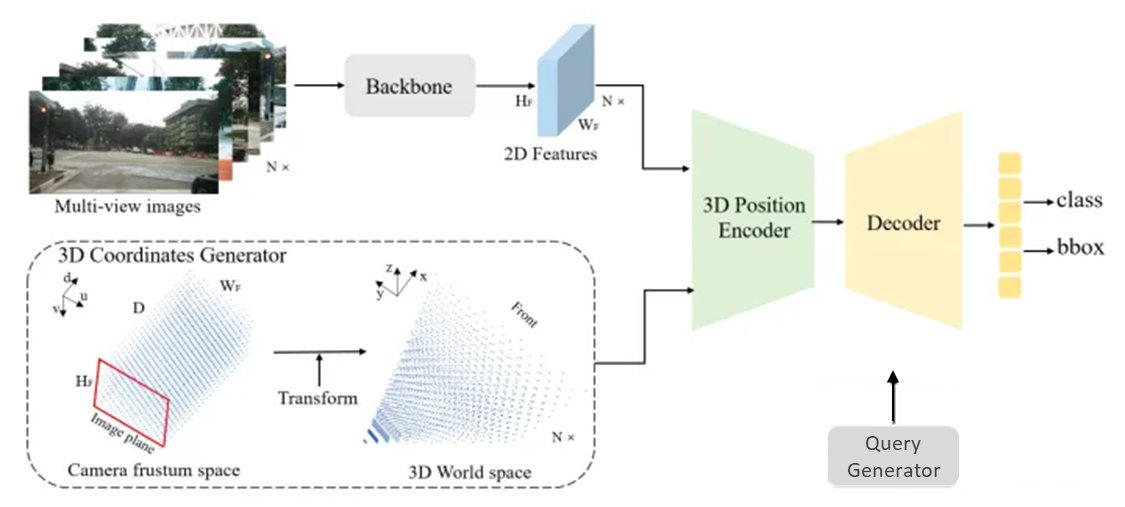

PETR模型主要包括以下部分：

2.1 改动点说明

• 替换了backbone，由resnet50的backbone替换回了同级别的efficientnet b3

• Decoder部分，query由原来的3维（1，900，256）/ NQC 改成了（1，256， 4， 128）/NCHW，逻辑实现上与公版一致

• 使用1x1的卷积替换了公版的linear，减少transpose和reshape的操作

• LayerNorm2d为地平线内部自实现算子，性能更高

2.2 源码说明

2.2.1 Config文件

注： 如果需要复现精度，config中的训练策略最好不要修改。否则可能会有意外的训练情况出现。

2.2.2 img_encoder

来自6个view的image作为输入通过共享的backbone（efficientnet-b3）输出经过encoder后的feature，feature_shape为（6*B,C,1/2H,1/2W）。encoder即对多个view的img_feature 做特征提取，过程见下图：

2.2.3 head

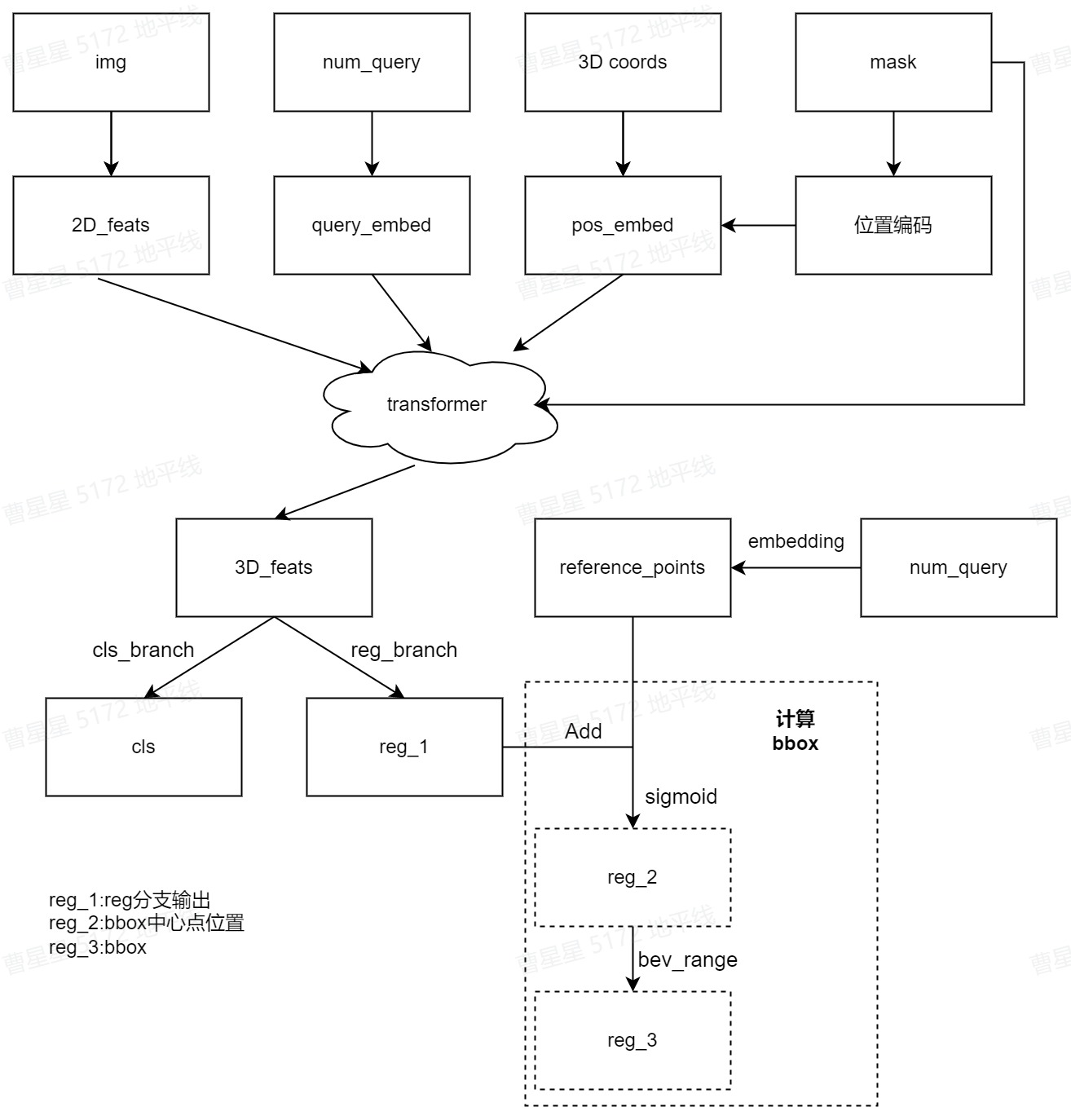

由上图可知，PETR的head层完成特征提取和生成预测目标的全流程，通过生成的3D coords融合位置编码生成成pos_embed ；根据num_query生成可学习的query_embed；再将2D feature 做1x1的conv映射，将以上做为transformer解码器的输入。经由transfomer层做注意力计算生成target，通过cls、reg分支得到预测类别和位置。

2D-Features 映射

将2D feature使用1x1的卷积映射：

3D Coords 生成

生成位置编码

3D PE 生成

融合位置编码

为了得到位置信息，将位置信息添加到PE中，融合方式为add

生成query 编码

生成可学习的reference_points（queries） ，转换为3D的query，然后将其编码（conv+relu+conv），最终形成query_embed 。

transformer层

完成2D features到3D features的 特征转换，该部分会在1.2.4章节详细说明。

预测层

预测分支分为reg_branch和cls_branch，PC端在head层完成根据reference_points和reg计算bbox过程。

1.2.4 PETR Transformer

由DecoderLayer构成：

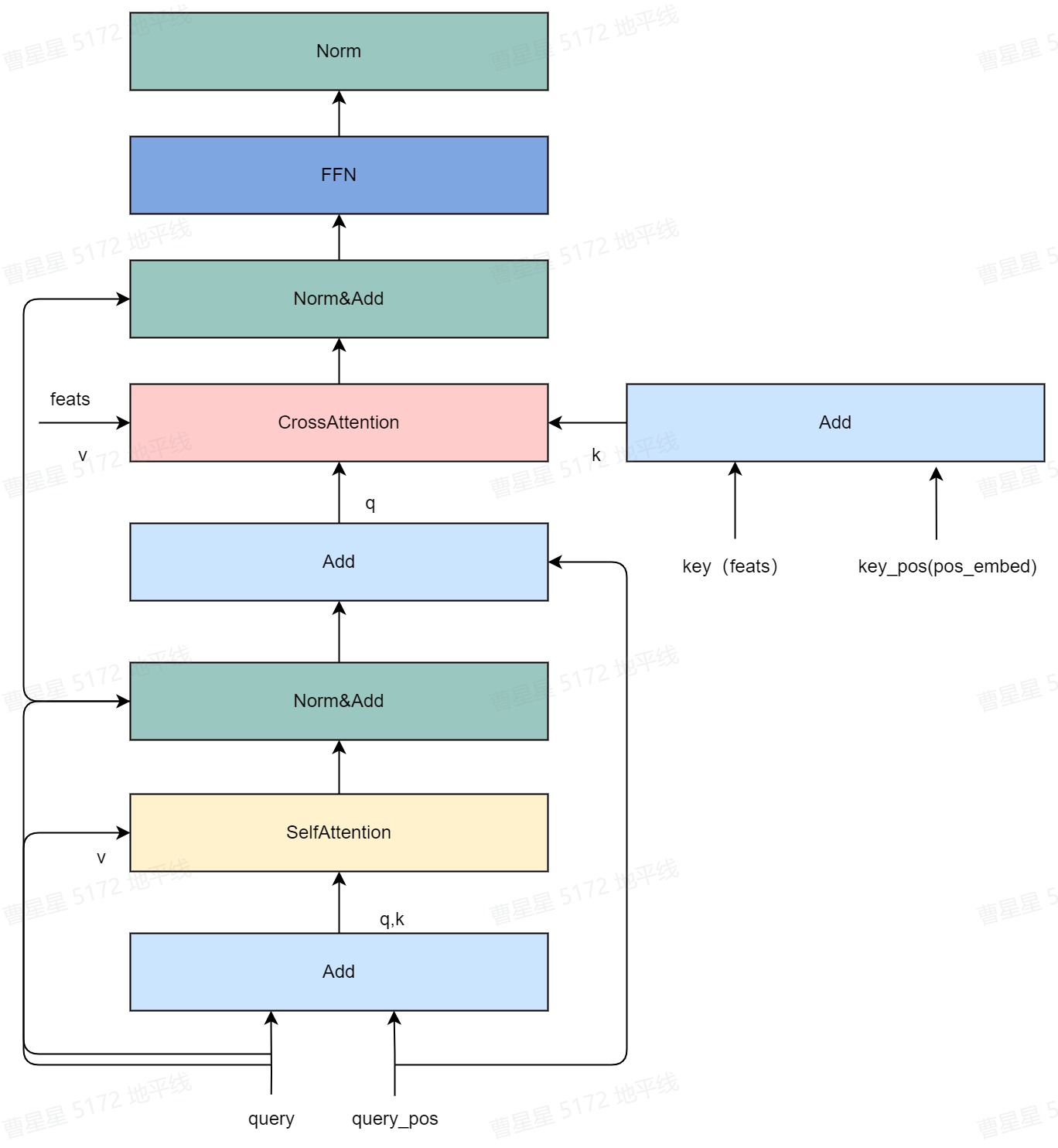

Decoder层数为6层，上一层的输出为下一层的输入，每层主要完成两个注意力计算：在query之间做self-attention，再和图像特征之间做cross-attention。整理流程如下图：

Self attention

该层为query之间的4维自注意力层，q=k，避免不同的queries 预测同一个目标。

CrossAttention

3 浮点模型训练

3.1 Before Start

3.1.1 发布物及环境部署

step1：获取发布物

step2：解压发布包

解压后文件结构如下：

step3：拉取docker环境

3.1.2 数据集准备

3.1.2.1 数据集下载

Full dataset(v1.0)包含多个子数据集，如果不需要进行v1.0-trainval数据集的浮点训练和精度验证，可以只下载v1.0-mini数据集进行小场景的训练和验证。

将下载完成的v1.0-trainval01_blobs.tar~v1.0-trainval10_blobs.tar、v1.0-trainval_meta.tar和can_bus.zip进行解压，解压后的目录如下所示：

3.1.2.2 数据集打包

--src-data-dir为解压后的nuscenes数据集目录；

--target-data-dir为打包后数据集的存储目录；

--version 选项为["v1.0-trainval", "v1.0-test", "v1.0-mini"]，如果进行全量训练和验证设置为v1.0-trainval，如果仅想了解模型的训练和验证过程，则可以使用v1.0-mini数据集；v1.0-test数据集仅为测试场景，未提供注释。

全量的nuscenes数据集较大，打包时间较长。每打包完100张会在终端有打印提示，其中train打包约28100张，val打包约6000张。

2.1.2.3 meta文件夹构建

3.1.3 config配置

在进行模型训练和验证之前，需要对configs文件中的部分参数进行配置，一般情况下，我们需要配置以下参数：

• device_ids、batch_size_per_gpu：根据实际硬件配置进行device_ids和每个gpu的batchsize的配置；

• ckpt_dir:浮点、calib、量化训练的权重路径配置，权重下载链接在config文件夹下的README中；

• data_rootdir：2.1.2.2中打包的数据集路径配置；

• meta_rootdir ：2.1.2.3中创建的meta文件夹的路径配置；

• float_trainer下的checkpoint_path：浮点训练时backbone的预训练权重所在路径，可以使用README的# Backbone Pretrained ckpt中ckpt download提供的float-checkpoint-best.pth.tar权重文件。

3.2 浮点模型训练

config文件中的参数配置完成后，使用以下命令训练浮点模型：

float训练后模型ckpt的保存路径为config配置的ckpt_callback中save_dir的值，默认为ckpt_dir。

3.3 浮点模型精度验证

浮点模型训练完成以后，通过指定训好的float_checkpoint_path，使用以下命令验证已经训练好的模型精度:

验证完成后，会在终端打印浮点模型在验证集上检测和分割精度，如下所示：

4 模型量化和编译

4.1 Calibration

模型完成浮点训练后，便可进行 Calibration。calibration在forward过程中通过统计各处的数据分布情况，从而计算出合理的量化参数。 通过运行下面的脚本就可以开启模型的Calibration过程：

4.2 Calibration 模型精度验证

calibration完成以后，可以使用以下命令验证经过calib后模型的精度:

验证完成后，会在终端输出calib模型在验证集上检测和分割精度，格式见3.3。

4.3 量化模型训练

通过运行下面的脚本就可以开启模型的qat训练：

4.4 量化模型精度验证

量化模型的精度验证，只需要运行以下命令：

qat模型的精度验证对象为插入伪量化节点后的模型（float32）；quantize模型的精度验证对象为定点模型（int8），验证的精度是最终的int8模型的真正精度，这两个精度应该是十分接近的。

4.5 仿真上板精度验证

除了上述模型验证之外，我们还提供和上板完全一致的精度验证方法，可以通过下面的方式完成：

4.6 量化模型编译

opt为优化等级，取值范围为0~3，数字越大优化等级越高，运行时间越长。

compile_perf脚本将生成.html文件和.hbm文件（compile文件目录下），.html文件为BPU上的运行性能，.hbm文件为上板实测文件。

5 其他工具

5.1 结果可视化

如果你希望可以看到训练出来的模型对于单帧的检测效果，我们的tools文件夹下面同样提供了预测及可视化的脚本，你只需要运行以下脚本即可：

注：需在config文件中配置infer_cfg字段。

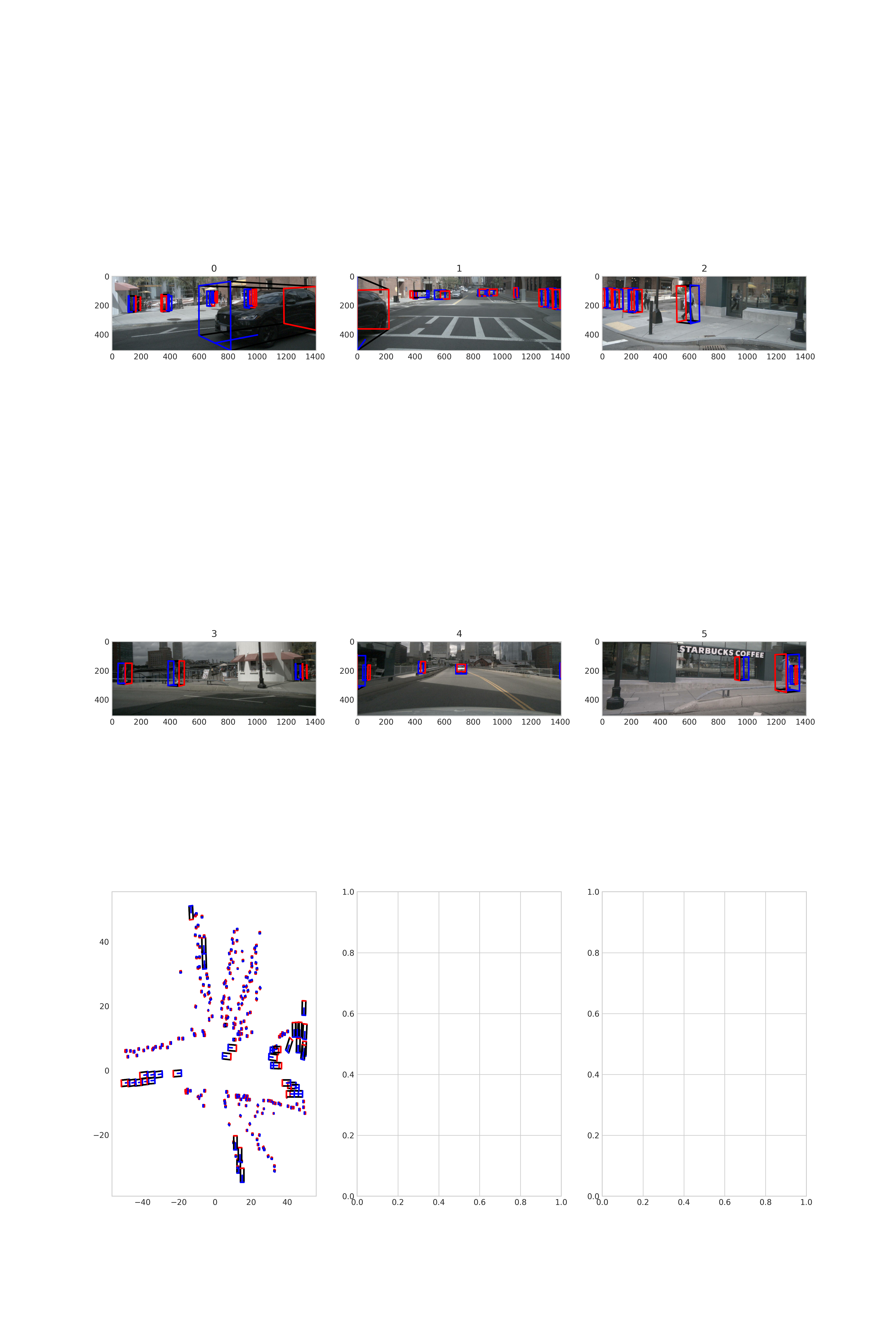

可视化示例：

6 板端部署

6.1 上板性能实测
