Pytorch导出ONNX及模型可视化教程

1 背景介绍

使用深度学习开源框架Pytorch训练完网络模型后，在部署之前通常需要进行格式转换，例如地平线工具链模型转换目前仅支持Caffe1.0和ONNX(opset_version=10/11 且 ir_version≤7)两种。ONNX(Open Neural Network Exchange)格式是一种常用的开源神经网络格式，被较多推理引擎支持，例如Pytorch、PaddlePaddle、TensorFlow等。本文将详细介绍如何将Pytorch格式的模型导出到ONNX格式的模型。

2 实验环境

本文以Python3.6为例，涉及到的whl包及版本信息如下：

torch 1.10.2
onnx 1.8.0
onnxruntime 1.10.0
numpy 1.19.5

3 torch.onnx.export函数简介

torch.onnx.export函数实现了Pytorch模型导出到ONNX模型，在pytorch1.10.2中，torch.onnx.export函数参数如下：

大多数参数使用默认配置即可，下面对常用的几个参数进行介绍：

其它参数的介绍可参考官方torch.onnx.export()函数手册。

4 单输入网络导出ONNX模型代码实操

该节内容主要包括单输入网络构建、模型导出生成ONNX格式、导出的ONNX模型有效性验证三个部分。可直接运行下方代码得到对应的ONNX模型，欢迎参考代码中的注释进行理解。

# -----------------------------------#
# 定义一个简单的单输入网络
# -----------------------------------#
class MyNet(nn.Module):
def __init__(self, num_classes=10

):
super(MyNet, self).init()
self.features = nn.Sequential(
nn.Conv2d(3, 32, kernel_size=3, stride=1, padding=1), # input[3, 28, 28] output[32, 28, 28]
nn.BatchNorm2d(32),
nn.ReLU(inplace=True),
nn.Conv2d(32, 64, kernel_size=3, stride=2, padding=1), # output[64, 14, 14]
nn.BatchNorm2d(64),
nn.ReLU(inplace=True),
nn.MaxPool2d(kernel_size=2) # output[64, 7, 7]
)

# -----------------------------------#
# 导出ONNX模型函数
# -----------------------------------#
def model_convert_onnx(model, input_shape, output_path):
dummy_input = torch.randn(1, 3, input_shape[0], input_shape[1])
input_names = ["input1"] # 导出的ONNX模型输入节点名称
output_names = ["output1"] # 导出的ONNX模型输出节点名称

if name == '__main__':
model = MyNet()
# print(model)
# 建议将模型转成 eval 模式
model.eval()
# 网络模型的输入尺寸
input_shape = (28, 28)
# ONNX模型输出路径
output_path = './MyNet.onnx'

5 多输入网络导出ONNX模型代码实操

该节内容主要包括多输入网络构建、模型导出生成ONNX格式、导出的ONNX模型有效性验证三个部分。可直接运行下方代码得到对应的ONNX模型，欢迎参考代码中的注释进行理解。

# -----------------------------------#
# 定义一个简单的双输入网络
# -----------------------------------#
class MyNet_multi_input(nn.Module):
def __init__(self, num_classes=10

):
super(MyNet_multi_input, self).init()
self.conv1 = nn.Conv2d(3, 32, kernel_size=3, stride=2, padding=1) # input[3, 28, 28] output[32, 14, 14]
self.bn1 = nn.BatchNorm2d(32)
self.relu1 = nn.ReLU(inplace=True)

# -----------------------------------#
# 导出ONNX模型函数
# -----------------------------------#
def multi_input_model_convert_onnx(model, input_shape, output_path):
dummy_input1 = torch.randn(1, 3, input_shape[0], input_shape[1])
dummy_input2 = torch.randn(1, 1, input_shape[0], input_shape[1])
input_names = ["input1", "input2"] # 导出的ONNX模型输入节点名称
output_names = ["output1"] # 导出的ONNX模型输出节点名称

if name == '__main__':
multi_input_model = MyNet_multi_input()
# print(multi_input_model)
# 建议将模型转成 eval 模式
multi_input_model.eval()
# 网络模型的输入尺寸
input_shape = (28, 28)
# ONNX模型输出路径
multi_input_model_output_path = './multi_input_model.onnx'

更多内容可参考 PyTorch官方导出ONNX模型教程。

6 ONNX模型可视化

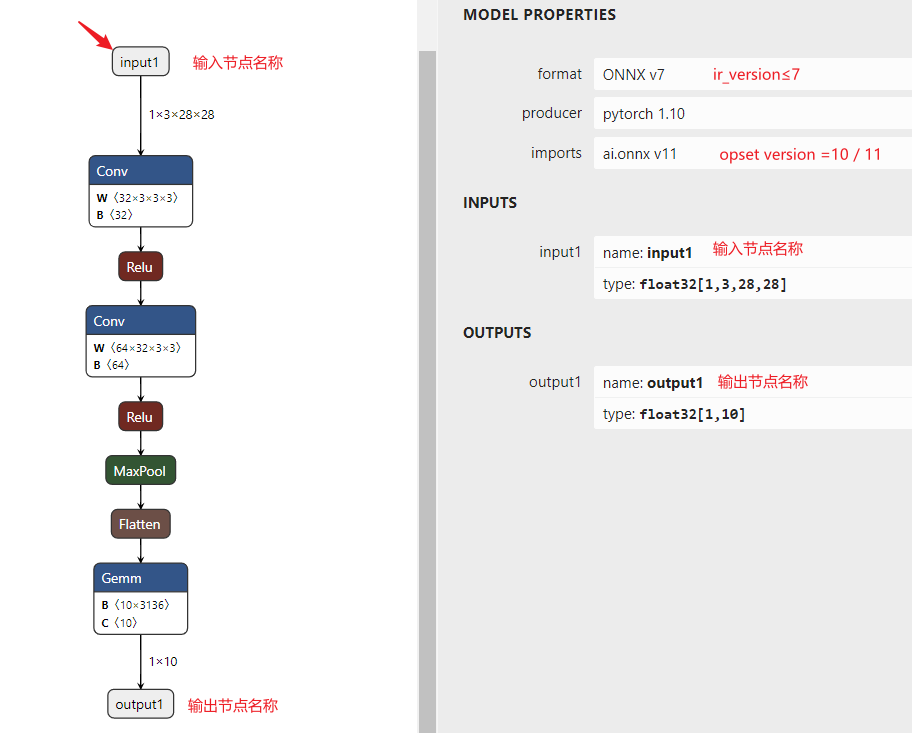

导出成ONNX模型后，可以使用开源可视化工具Netron来查看网络结构及相关配置信息。Netron的使用方式主要分为两种，一种是使用在线网页版，另一种是下载安装程序。下面以在线网页版打开第4节中导出单输入ONNX模型为例，进行介绍。点击在线网页版链接，打开导出的ONNX模型，可视化效果为：


地平线工具链支持的ONNX模型需要满足 opset_version=10/11 且 ir_version≤7。

7 ir_version和opset_version修改

地平线工具链支持的ONNX模型需要满足 opset_version=10/11 且 ir_version≤7，当拿到的ONNX模型不满足这两个要求时怎么办呢？
如果有条件修改代码重新导出的话，这是一种解决方案。另外一种可尝试的解决方案是直接修改ONNX模型的对应属性，代码示例如下：

model = onnx.load("./MyNet.onnx")
model.ir_version = 6
model.opset_import[0].version = 10
onnx.save_model(model, "MyNetOutput.onnx")

注意：高版本向低版本切换时可能会出现问题，这里只是一种可尝试的解决方案。

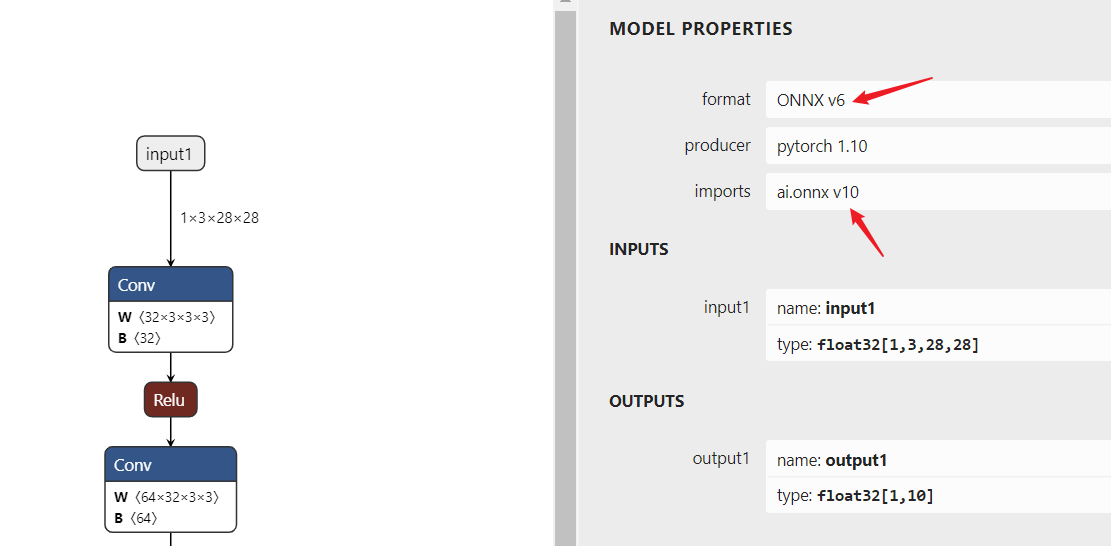

使用Netron可视化MyNetoutput.onnx，如下图所示：
