【参考算法】地平线 Swin-T 参考算法-v1.2.2

0 概述

将transformer结构应用于CV领域已成为业内常用的手段，传统transformer被更广泛目标检测任务，对于分割等场景则并不“擅长”。Swin-T的出现给计算机视觉领域提供了可广泛应用的backbone，基于窗口的注意力相比于全局更小巧，灵活。本文为在ImageNet数据集下对地平线的Swin-T算法的介绍和使用说明。

该示例为参考算法，仅作为在J5上模型部署的设计参考，非量产算法

1 性能精度指标

model dataset accuracy-float accuracy-quantization 帧率（J5/双核） Swin-T ImageNet 80.24 79.97 133 2 改动点说明

• patch_embedding阶段公版为patch_embed+flatten+transpose+LN，horizon_swin-t为patch_embed+LN，保持feature为（B,C,H,W）

• linear均替换为conv2d实现，实现BPU加速

• 使用地平线内部实现的LayerNorm替换torch.nn.LayerNorm，减少reshape算子的使用，从而提升模型fps 性能

• patch_merging阶段输出feature的shape为(B,C,H,W)，无需reshape

3 模型介绍

3.1 模型结构

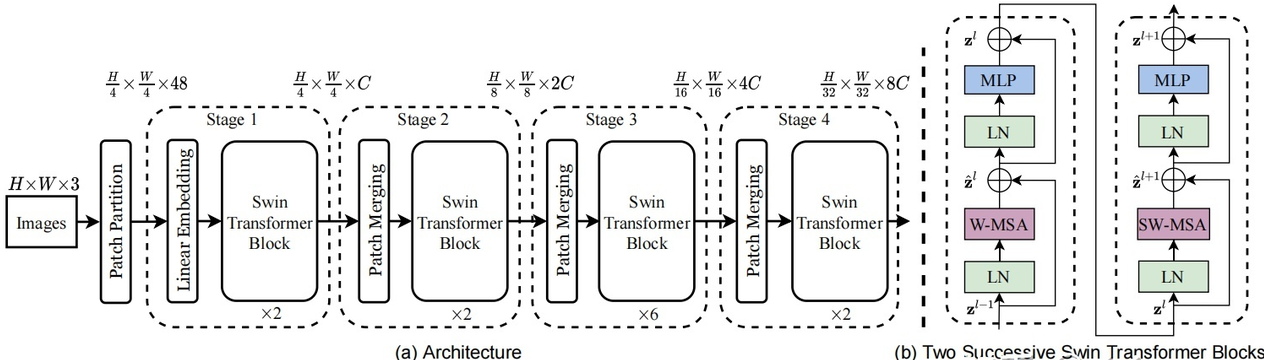

swin-t由以下四个部分构成：

Patch partition：将image分为多个patch

Linear embedding：对patch做编码

Swin-t block：特征提取层，由注意力机制构成，分为W-MSA和SW-MSA

Patch merge：patch 融合，降低feature的分辨率，增加深度

3.2 源码说明

3.2.1 Config文件

3.2.2 Patch Embedding

该模块主要将输入的图片等分小patch,每m个像素为一个patch。划分patch和embedding使用conv2D实现。默认kernel=stride=patch_size=4，embedding_dims为96，不可整除patch_size则pad 0。

添加dropout

3.2.3 Swin Transformer Block

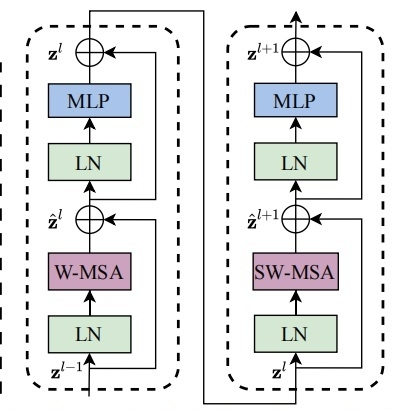

SwinBasicLayer4d 由以下4部分构成:LN，MLP，W-MSA，SW-MSA，其中每一个stage的depth为[2, 2, 6, 2]；num_heads为[3, 6, 12, 24]。

3.2.3.1 LN

LN层为LayerNorm，horizon-swin-t的实现为plugin实现：

3.2.3.2 W-MSA

Window based-multi-head Attention，即在窗口内做注意力机制。相比于全局注意力，Swin Transformer则将注意力的计算限制在每个窗口内，主要结构包含window_partition 、WindowAttention、Window_Reverse。

window_partition 窗口分割

WindowAttention

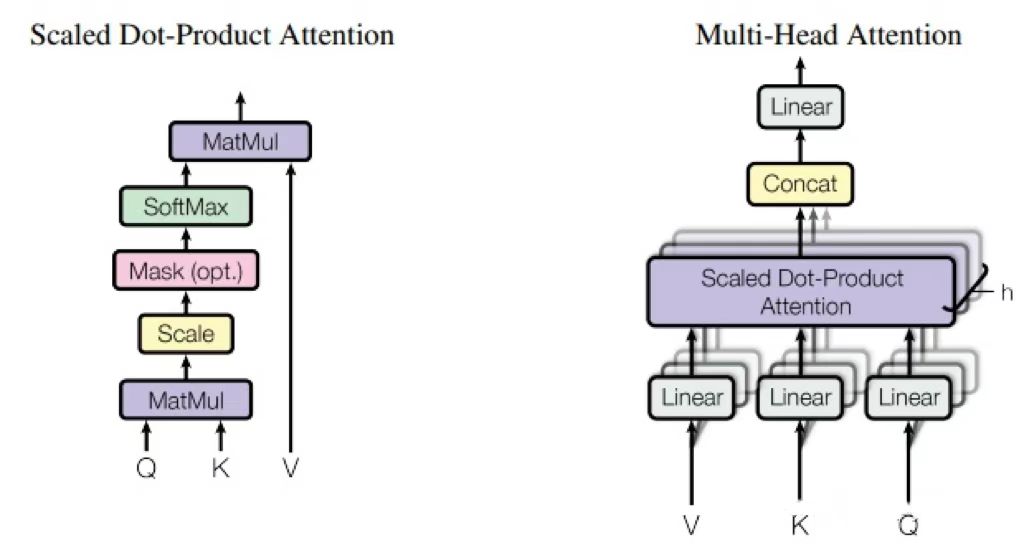

窗口内的注意力机制为transformer机制，使用多头注意力，结构如下：

Window_Reverse

使用horizon_wr将多个窗口的特征提取值合入一个layer输出。即(num_windows*B, window_size, window_size, C)使用horizon_wr将多个窗口的特征提取值合入一个layer输出。即(num_windows*B, window_size, window_size, C)-->(B, H, W, C)。

3.2.3.3 FFN

该层由MLP和layernorm构成，layernorm为LayerNorm2d([dim, 1, 1])，MPL为fc+激活+fc：

3.2.3.4 SW-MSA

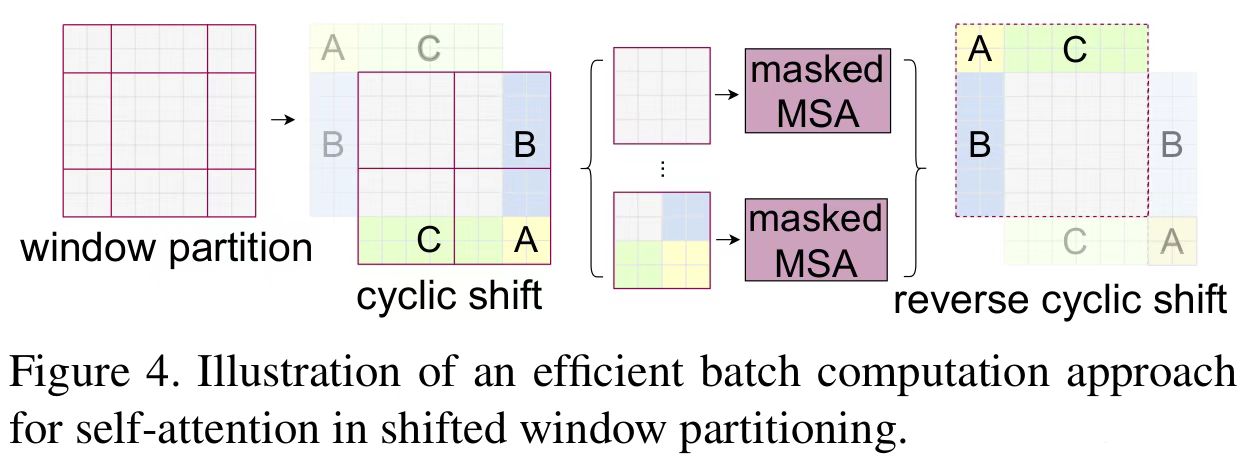

SW-MSA相较于W-MSA不同于在SW-MSA在window_partition前会做窗口移动（cyclic shift）操作，同时在做attention时会add attention mask，最后在Window_Reverse后做reverse cyclic shift操作，把数据挪回到原来的位置上。整体流程如下图：

窗口下移 cyclic shift

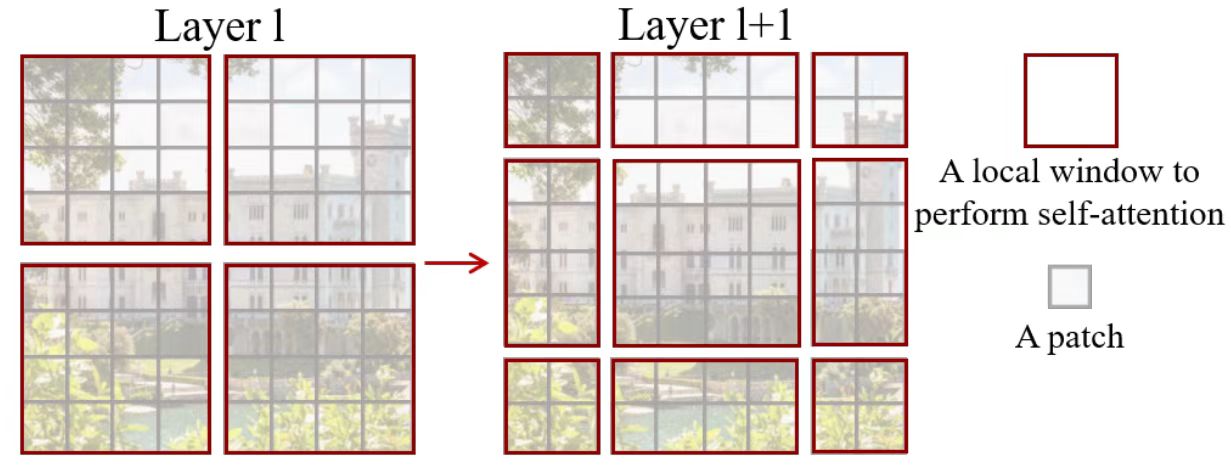

如下图所示，左边的4个窗口（红色区域）向右下方移动1/2 window_size后构成右图。经过窗口移动后4个window被划分为9个window，且窗口的大小不一。

为了解决此类问题，提出来cyclic shift方法，通过偏移窗口后得到的新窗口，该方法的操作如下：

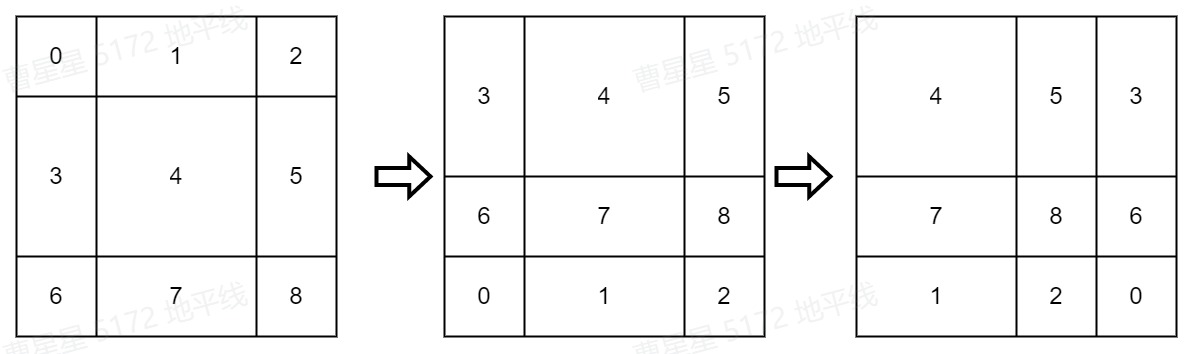

移动后4是一个单独的窗口；将5和3合并成一个窗口；7和1合并成一个窗口；8、6、2和0合并成一个窗口。通过cyclic shift后保持与原来一样是4个4x4的窗口，所以能够保证计算量是一样的。 对应代码段： ```python3 shifted_x = torch.roll( x, shifts=(-self.shift_size, -self.shift_size), dims=(2, 3) ) ``` **Attention mask**

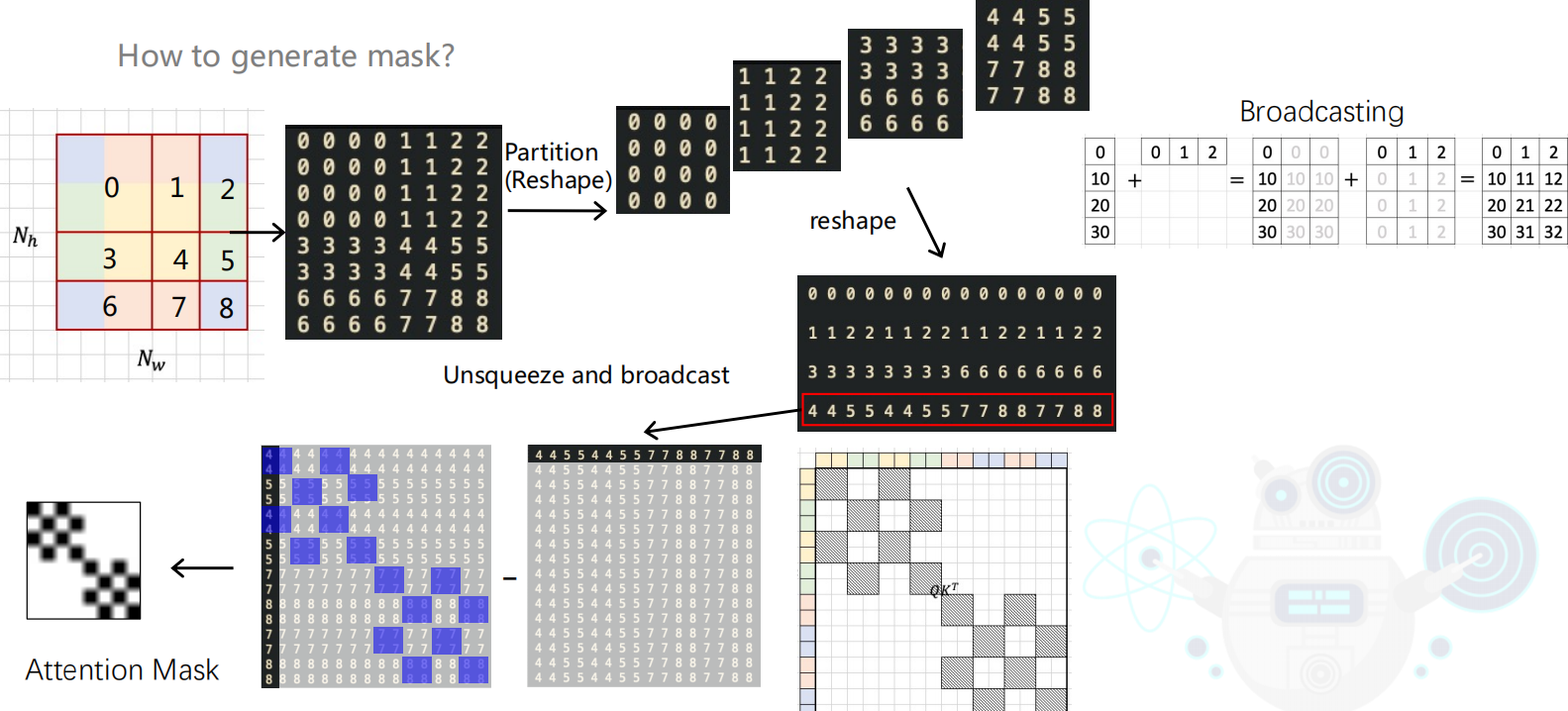

经过cyclic window后窗口中会融入了不相干的patch，因此在做注意力计算时会生成attention mask 用于标记该区域是否为同一patch，生成attention_mask的过程如下图：

attn_mask生成对应代码：

在计算窗口内的attentation时，在softmax前会add attn_mask ,使不相干的区域经过softmax后得分为0。

reverse cyclic shift

将平移后的“窗口”恢复位置，将图片的patch往右和往下各自滑动半个窗口大小的步长。

3.2.4 patch Merging

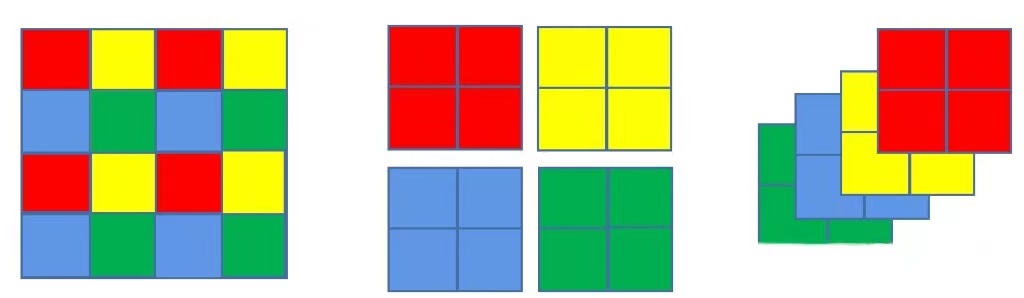

Patch Merging的操作非常像池化，不同于池化的小窗口取最大值或平均值，Patch Merging把每个小窗口中相同位置的值取出来，拼成新的patch，再把所有patch都concat起来。具体过程见下图：

在horizon_swin transformer中，通过Patch Merging层后，feature map的高和宽会减半，深度会翻倍,每个stage的降低分辨率的过程都是通过Patch Merging实现的。对应代码段：

downsample内部实现为PatchMerging4d ，对应代码:

4 浮点模型训练

4.1 Before Start

4.1.1 环境部署

release_models获取路径见：horizon_model_train_sample/scripts/configs/classification/README.md

拉取docker环境

如需本地离线安装HAT，我们提供了训练环境的whl包，路径在ddk/package/host/ai_toolchain

4.1.2 数据打包

在 tools/datasets 目录下提供了 cityscapes 、 imagenet 、 voc、 mscoco 常见数据集的打包脚本。例如 imagenet2lmdb 的脚本，可以利用torchvision 提供的默认公开数据集处理方法直接将原始的公开 ImageNet 数据集转成 Numpy 或者 Tensor 的格式，最后将得到的数据统一用 msgpack的方法压缩到 LMDB 的文件中。可以通过下面的脚本完成数据集打包:

train_lmdb 和 val_lmdb 就是打包之后的训练数据集和验证数据集，也是网络最终读取的数据集。

4.1.3 config 配置

在进行模型训练和验证之前，需要对configs文件中的部分参数进行配置，一般情况下，我们需要配置以下参数：

• device_ids、batch_size_per_gpu：根据实际硬件配置进行device_ids和每个gpu的batchsize的配置；

• ckpt_dir:浮点、calib、量化训练的权重路径配置，权重下载链接在config文件夹下的README中

• dataloader、qat_data_loader参数组中的data_path：为打包过程的输出-train_lmdb

• val_data_loader参数组中的data_path：为打包过程的输出-val_lmdb

4.2 浮点模型训练

在configs/classification/horizon_swin_transformer_imagenet.py下配置参数，需要将相关硬件配置和数据集路径配置修改后使用以下命令训练浮点模型：

4.3 浮点模型验证

通过指定训好的float_checkpoint_path，使用以下命令验证已经训练好的模型精度:

5 模型量化和编译

5.1 Calibration

为加速QAT训练收敛和获得最优量化精度，建议在QAT之前做calibration，其过程为通过batchsize个样本初始化量化参数，为QAT的量化训练提供一个更好的初始化参数，和浮点训练的方式一样，将checkpoint_path指定为训好的浮点权重路径。

通过运行下面的脚本就可以开启模型的Calibration：

5.2 Calibration 精度验证

calibration完成以后，可以使用以下命令验证经过calib后模型的精度:

验证完成后，会在终端输出calib模型在验证集上的检测精度。

5.3 量化模型训练

Calibration完成后，就可以加载calib权重开启模型的量化训练。 量化训练其实是在浮点训练基础上的finetue，具体配置信息在config的qat_trainer中定义。量化训练的时候，初始学习率设置为浮点训练的十分之一，训练的epoch次数也大大减少。和浮点训练的方式一样，将checkpoint_path指定为训好的calibration权重路径。

通过运行下面的脚本就可以开启模型的qat训练：

5.4 量化模型验证

量化模型的精度验证，只需要运行以下命令：

qat模型的精度验证对象为插入伪量化节点后的模型（float32）；quantize模型的精度验证对象为定点模型（int8），验证的精度是最终的int8模型的真正精度，这两个精度应该是十分接近的。

5.5 仿真上板精度验证

除了上述模型验证之外，我们还提供和上板完全一致的精度验证方法，可以通过下面的方式完成：

5.6 量化模型编译

opt为优化等级，取值范围为0~3，数字越大优化等级越高，运行时间越长；

compile_perf脚本将生成.html文件和.hbm文件（compile文件目录下），.html文件为BPU上的运行性能，.hbm文件为上板实测文件。

6 其他工具

6.1 结果可视化

如果你希望可以看到训练出来的模型对于单帧的检测效果，我们的tools文件夹下面同样提供了点云预测及可视化的脚本，你只需要运行以下脚本即可：

需在config文件中配置infer_cfg字段。

7 板端部署

7.1 上板性能实测

使用hrt_model_exec perf工具将生成的.hbm文件上板做BPU性能实测，hrt_model_exec perf参数如下：

7.2 AI Benchmark示例

可在板端使用以下命令执行做模型评测：
