【参考算法】地平线 MixVarGENet参考算法-V1.2.1

0 概述

在深度学习领域，backbone作为神经网络特征提取的重要部分，在一定程度上决定了任务的最终结果。为了应对更高等级的自动驾驶场景，地平线提出了与J5芯片深度耦合的高效网络结构MixVargGENet。本文将基于ImageNet数据集，对以MixVargGENet为backbone的分类算法进行介绍和使用说明。

该示例为参考算法，仅作为在J5上模型部署的设计参考，非量产算法

1 性能精度指标

dataset 输入大小 分类精度 帧率（J5/双核） ImageNet 1x3x224x224 0.7133(浮点)0.7066(定点) 5790.35 2 模型介绍

2.1 模型设计思路

MixVarGENet高度秉承了“软硬结合”的设计理念，针对J5芯片的大算力特性做了一些定制化设计，其设计思路可以总结为：

1. 小channel时使用normal conv，发挥J5大算力优势；

2. 大channe时引入group conv，缓解带宽压力；

3. Block内部扩大channel，提升网络算法性能；

4. 缩短feature复用时间间隔，减少SRAM到DDR访存。

2.2 源码说明

config文件

注： 如果需要复现精度，config中的训练策略最好不要修改。否则可能会有意外的训练情况出现。

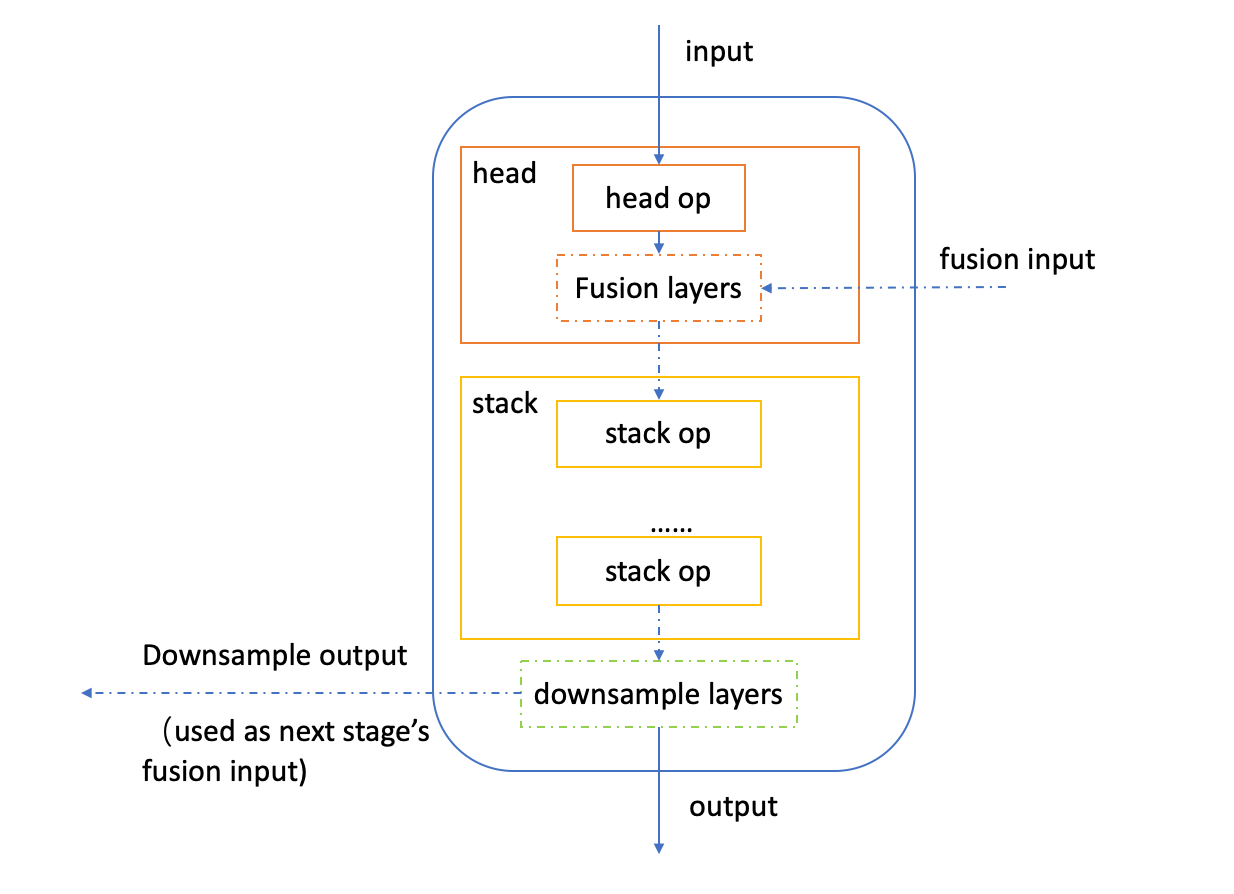

MixVarGEBlock

并且，head_op 和stack_op都是由BasicMixVarGEBlock（如mixvarge_f2，mixvarge_f4，mixvarge_f2_gb16）这样的基本单元构成。

MixVarGENet模型的主要构成可以用BasicMixVarGEBlock表示：

stage 0 stage 1 stage 2 stage 3 stage 4 head_op mixvarge_f2 mixvarge_f4 mixvarge_f4 mixvarge_f2_gb16 mixvarge_f2_gb16 stack_op None 2*mixvarge_f4 2*mixvarge_f4 6*mixvarge_f2_gb16 2*mixvarge_f2_gb16 注：这里需要指出stage0是不含有stack_op的特殊MixVarGEBlock。

head op和stack op

head op 和stack op 是MixVarGENet中基本的计算单元，共享相同的结构空间，它们都是由BasicMixVarGEBlock组成。

BasicMixVarGEBlock

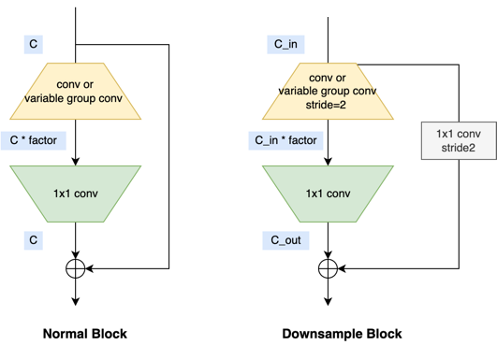

BasicMixVarGEBlock是构成head_op和stack_op的基本单元，基于J5芯片计算特性对其结构进行了定制化设计。BasicMixVarGEBlock结构示意图如下所示：

BasicMixVarGEBlock的基本结构由两个conv及一个shortcut组成，它在小通道数时使用normal conv，大通道数时使用group conv，还在block内部通过factor扩大通道数来提高模型性能。下面是BasicMixVarGEBlock中的两个conv层的定义代码：

BasicMixVarGEBlock的内部的两个conv层参数mid_channle、conv1_kernel_size、conv1_groups、conv2_kernel_size、conv2_groups都是由类似于"mixvarge_f2"的BasicMixVarGEBlock中的键值对定义的，可以通过配置不同的BasicMixVarGEBlock来组成head op和stack op。

BLOCK_CONFIG

mixvarge_f2，mixvarge_f4，mixvarge_f2_gb16的结构是在hat/models/base_modules/basic_MixVarGENet_module.py中进行定义的，分别对应着不同结构的BasicMixVarGEBlock，相关配置细节如下表所示：

BasicMixVarGEBlock Block Config mixvarge_f2 {"conv2_kernel_size": 1, "padding": 0, "factor": 2} mixvarge_f4 {"conv2_kernel_size": 1, "padding": 0, "factor": 4} mixvarge_f2_gb16 { "conv2_kernel_size": 1, "padding": 0, "factor": 2, "conv1_group_base": 16,} 上表中的参数含义是：

• "conv2_kernel_size" 和"padding"定义了ConvModule2d卷积核的大小和padding的方式；
• "factor" 是Block内部扩大channel的因子，它的取值根据featuremap大小来确定，通常为2的倍数，如果factor=2，那么中间卷积层mid_channle的大小就是in_channels * 2；
• "conv1_group_base" 定义了ConvModule2d组卷积运算参数，它的取值根据芯片的计算模式，通常为8的倍数，这样就不会引入额外的padding；

downsample layers

downsample layers是kernel=3，stride=2的卷积，将当前stage的featuremap下采样，以便后续的stage 的fusion layer使用。如下为downsample layers中卷积层的代码：

fusion layer

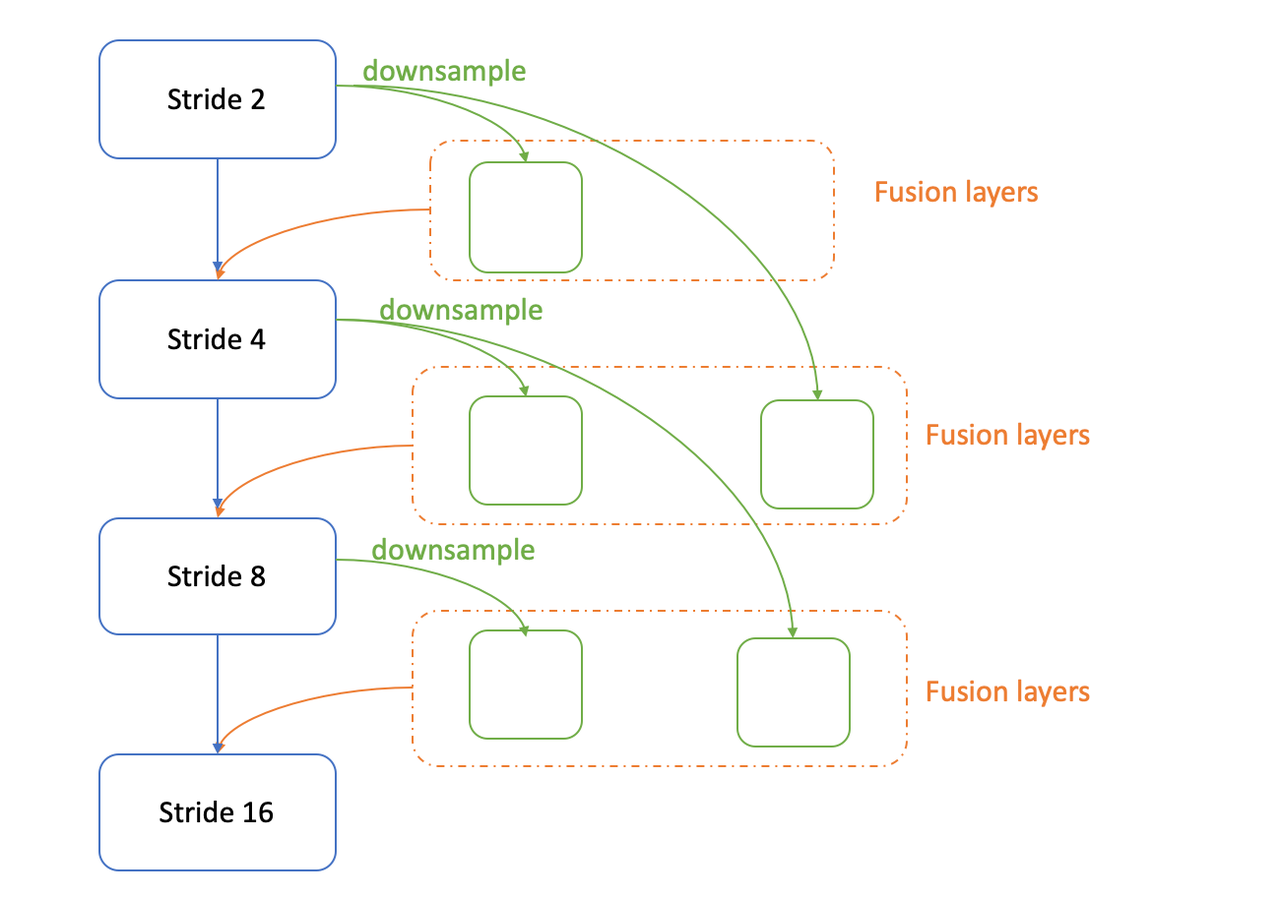

fusion layers是pointwise卷积，用于将前几个stage的featuremap映射到当前stage，比如Stride 16的head_op 的fusion_strides包含了Stride 4和Stride 8的下采样结果。fusion layers的示意图如下所示：

3 浮点模型训练

3.1 Before Start

3.1.1 发布物及环境部署

step1：获取发布物

step2：解压发布包

解压后文件结构如下：

step3：拉取docker环境

3.1.2 数据准备

3.1.2.1 数据集下载

3.1.2.2 数据集打包

将数据集解压之后，使用以下命令进行打包：

train_lmdb 和 val_lmdb 就是打包之后的训练数据集和验证数据集，也是神经网络最终读取的数据集。

3.1.3 config配置

在进行模型训练和验证之前，需要对configs文件中的部分参数进行配置，一般情况下，我们需要配置以下参数：

• device_ids、batch_size_per_gpu：根据实际硬件配置进行device_ids和每个gpu的batchsize的配置；

• ckpt_dir: 浮点、calib、量化训练的权重路径配置，权重下载链接在config文件夹下的README中；

• data_loader中的data_path：上节中打包的train_lmdb路径；

• val_data_loader中的data_path ：上节中打包的val_lmdb路径；

3.2 浮点模型训练

float训练后模型ckpt的保存路径为config配置的ckpt_callback中save_dir的值，默认为ckpt_dir。

3.3 浮点模型精度验证

浮点模型训练完成以后，可以使用以下命令验证已经训练好的浮点模型精度:

4 模型量化和编译

4.1 Calibration

模型完成浮点训练后，便可进行 Calibration。calibration在forward过程中通过统计各处的数据分布情况，从而计算出合理的量化参数。 通过运行下面的脚本就可以开启模型的Calibration过程：

4.2 Calibration 精度验证

Calibration完成以后，可以使用以下命令验证经过calib后模型的精度:

对于MixVarGENet模型，仅做Calibration即可满足量化精度，无需做qat训练！

4.3 量化模型精度验证

Calibration完成后，通过运行以下命令进行量化模型的精度验证：

4.4 仿真上板精度验证

4.5 模型量化编译

opt为优化等级，取值范围为0~3，数字越大优化等级越高，编译时间也会越长；out_dir为编译后产出物的存放路径。

运行后，会在out-dir目录下产出以下文件：

5 结果可视化

如果你希望可以看到训练出来的模型对于单帧的检测效果，我们的tools文件夹下面同样提供了单帧预测及可视化的脚本， 你只需要按照infer.py中的格式给出每张图片的大小以及单应矩阵， 然后运行以下脚本即可：

1.输入图像路径通过修改config文件中infer_cfg字段中的infer_inputs来配置;

2.--save-path为可视化结果的保存路径。

6 板端部署

本节将介绍hbm模型编译完成后，在板端使用dnn工具进行性能评测和运行AI-Benchmark示例进行性能和精度评测的流程。

6.1 dnn工具评测

hbm模型编译成功后，可以在板端使用hrt_model_exec perf工具评测hbm模型的FPS，参考命令如下：

命令运行结束后，会在本地会产出profile.log和profile.csv日志文件，用以分析算子耗时和调度耗时。

6.2 AI Benchmark示例

可在板端使用以下命令执行做模型评测：
