一、背景

• 背景：基于J5 DVB+MAX9296+MAX96712子板实现前视8M及环视2M摄像头接入

• 目标群体：客户研发，要求对Serdes、CMOS Sensor、MIPI有基本了解。

• 场景说明：
  -- 完成OVX8B（SG8-OX08BC-GMSL2）调试出图
  -- 四路ISX031（SG3-ISX031C-GMSL2）调试出图
  -- 两组配置合入同一配置，实现5V同时接入


二、准备工作

2.1 硬件平台

2.2 软件&工具

三、操作步骤

3.1 确认模组硬件规格及驱动

该两款模组为Pilot 3J3硬件已适配模组，J5与J3 BSP框架基本相同，默认驱动已适配。

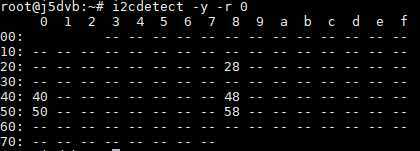

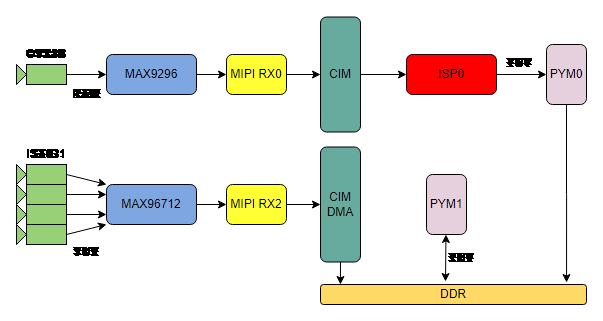

OVX8B模组从MIPI RX0接入，I2C总线0：

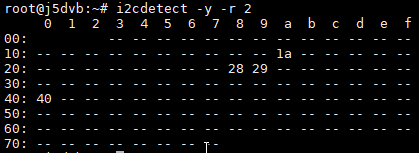

ISX031模组从MIPI RX2接入，I2C总线2:

模组默认上电，不需要控制POC输出使能。
修改启动脚本/userdata/app/init.sh，使能系统目录RW，配置网络：

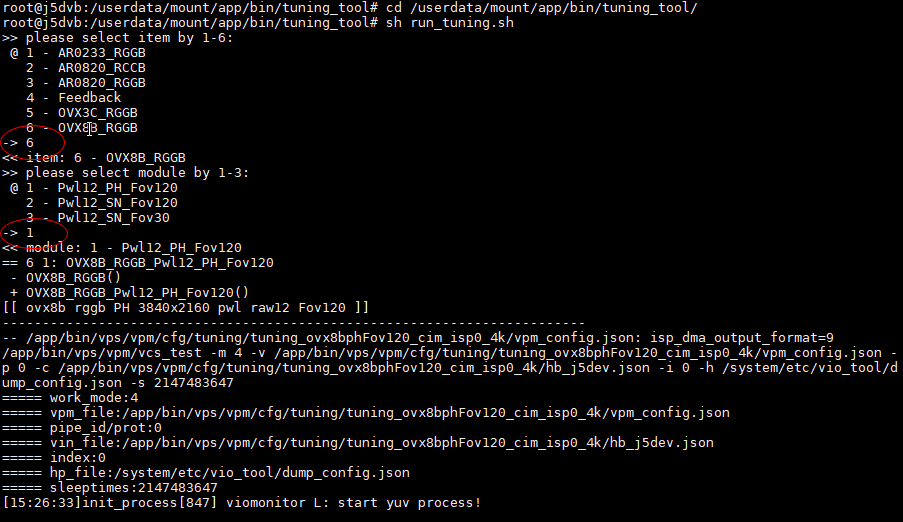

3.2 OVX8B点亮调试

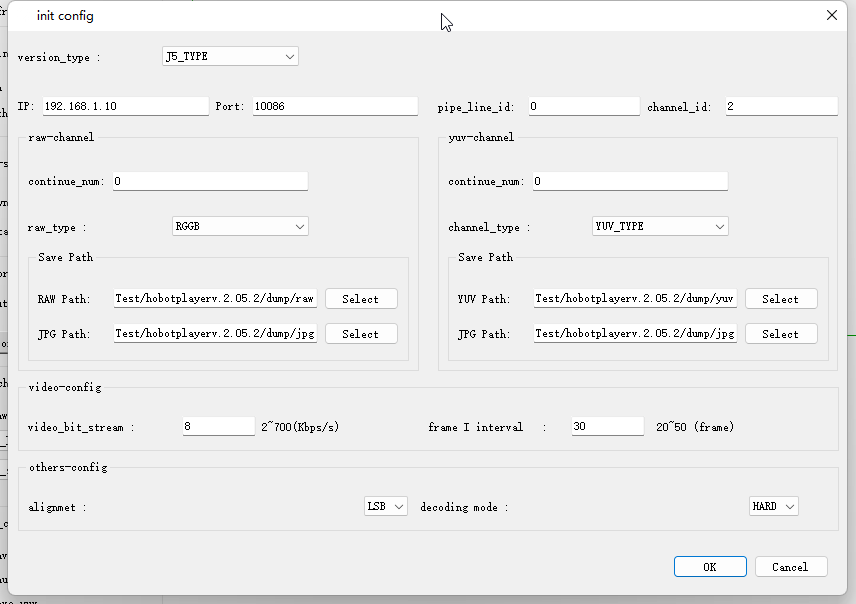

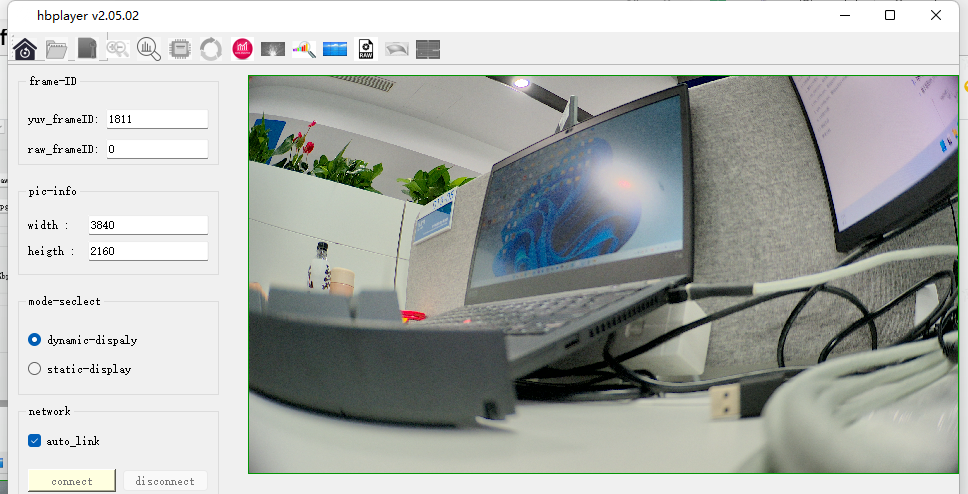

hbplayer从ISP输出取图，分辨率：3840*2160

2. vpm_gtest /vio_test_case.sh

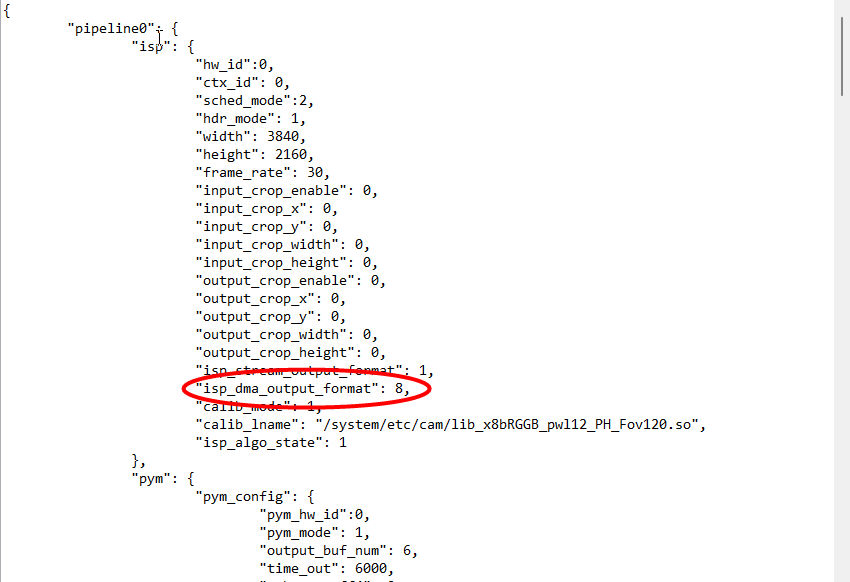

基于现有sen_cim_isp0_pym0_4k_ovx8b配置修改，配置文件目录：/userdata/mount/app/bin/vps/vpm/vpm_config.json

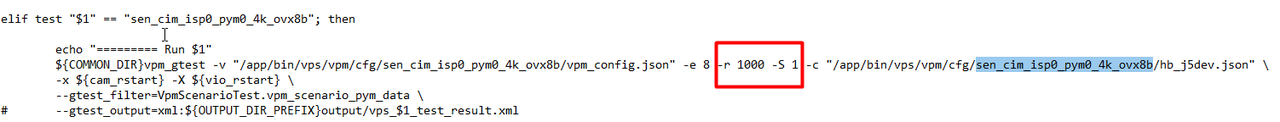

修改vio_test_case.sh对应配置，脚本执行时间：-r 1000，hbplayer图像显示：-S 1

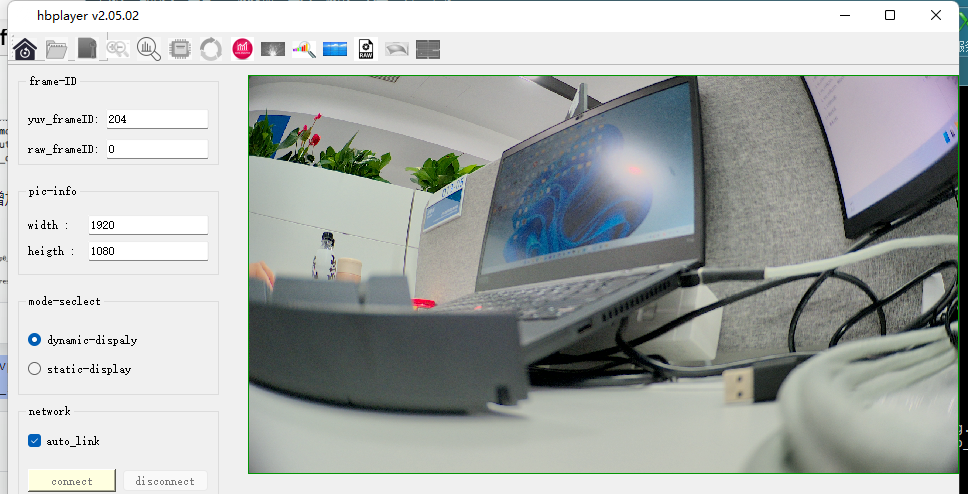

hbplayer从PYM第0层输出取图，分辨率：1920*1080

3.3 ISX031 四路点亮调试

基于现有quad_sen_cimdma_pym0_1536p_isx031配置，修改port_1--4参数：

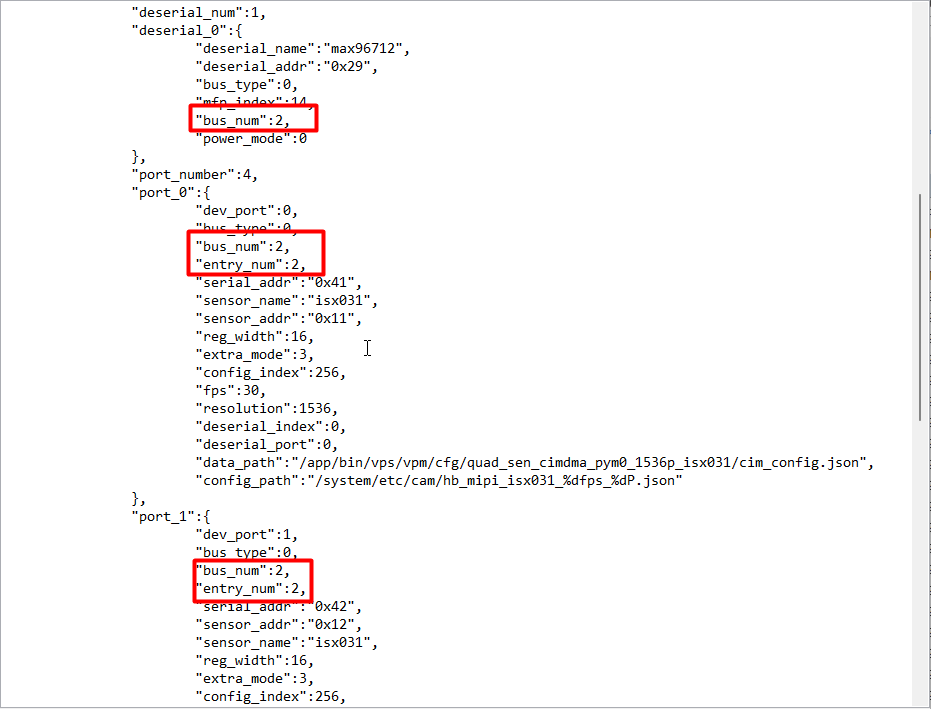

hb_j5dev.json：

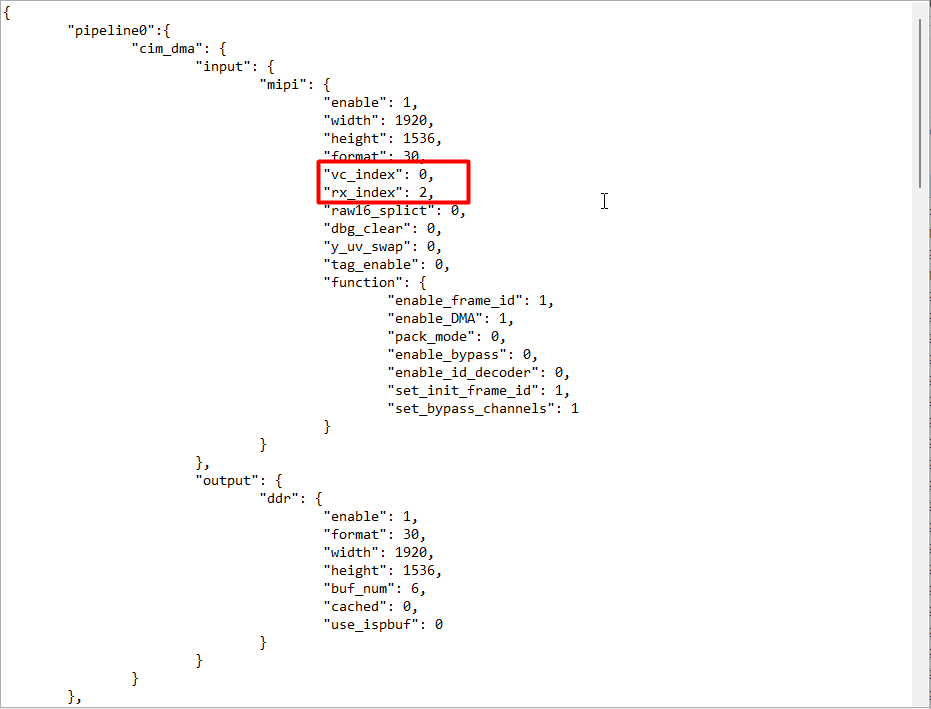

cim_config.json，vc_index从0开始按摄像头数量累加，修改port_1--4参数

vpm_config.json，修改port_1--4 buf_num配置，原文件为0，会报错

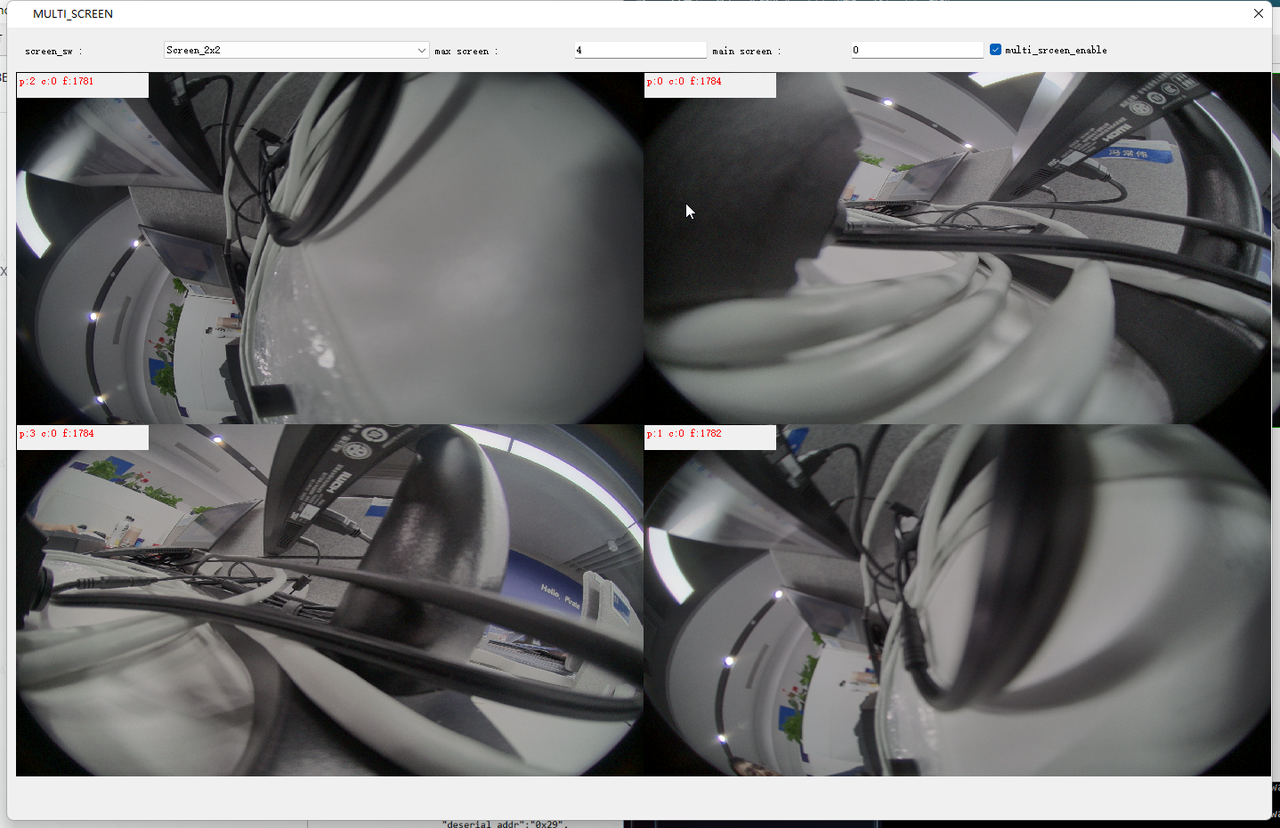

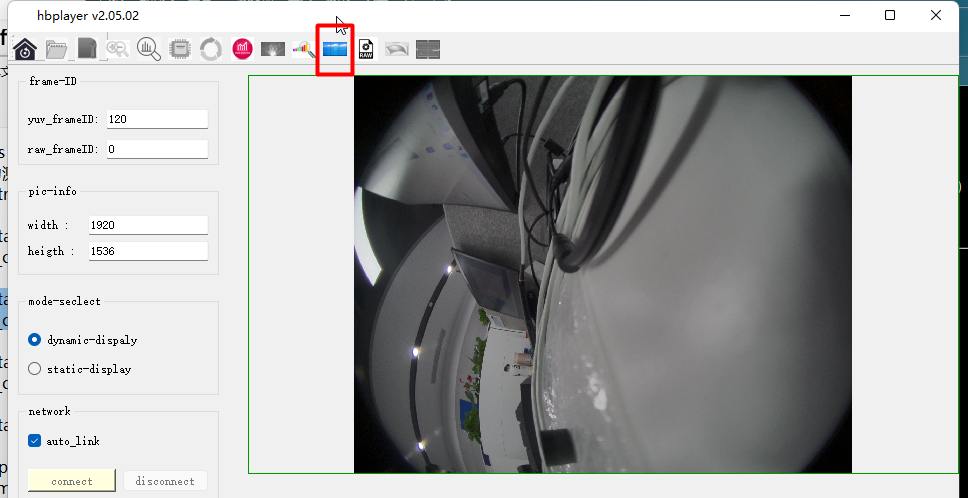

hbplayer会出现四路图像不停切换画面，J5多路图像需要点击screencfg检查效果：

3.4 五路摄像头集成点亮出图

1. 脚本文件增加
   /userdata/mount/app/bin/vps/vpm/cfg目录下新建5V_sen_cimdma_pym0_1536p_isx031_cim_isp0_4K_ovx8b文件夹，将前面ISX031配置拷贝至目录下。

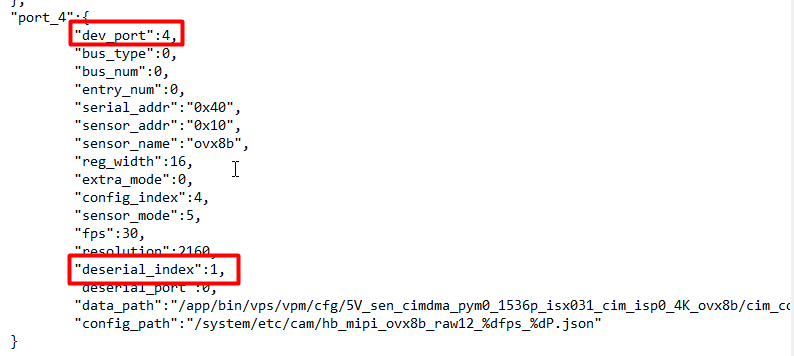

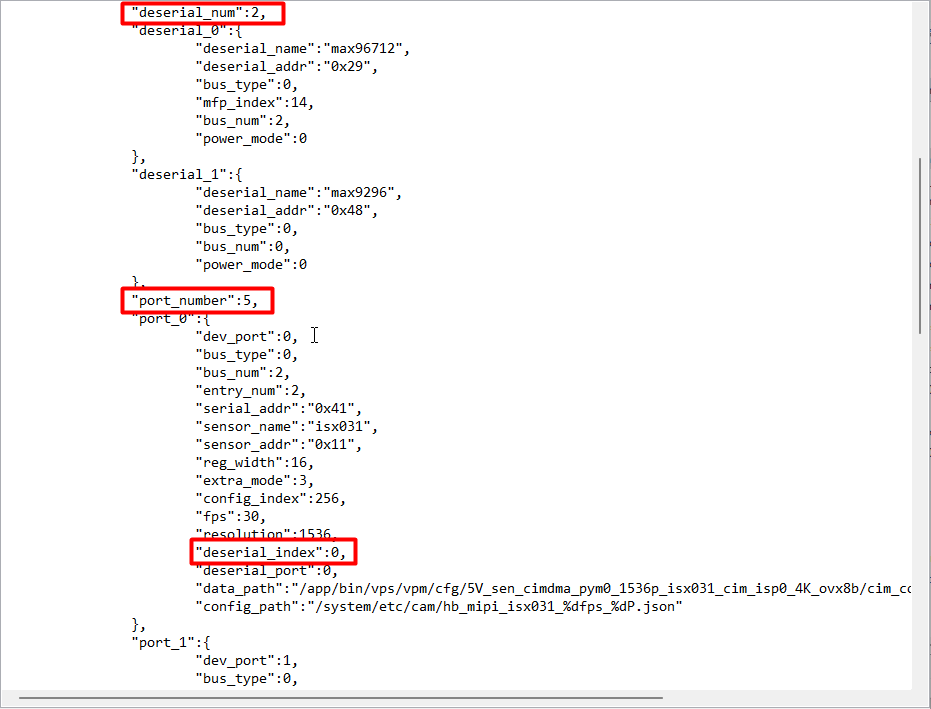

2. hb_j5dev.json修改：
   修改解串器数量，port数量，以及每路摄像头对应的deserial_index，一共修改5路



   参数	含义
   deserial_num	系统接入的解串器数量，本例程接入了MAX96712和MAX9296，参数设置 2
   port_number	系统接入的摄像头数量，本例程接入了5路摄像头，参数设置 5
   dev_port	接入的摄像头序号，5路摄像头，参数设置：从0-5
   deserial_index	该摄像头接入的des器件num，如果从deserial_0接入，设置参数 0
   deserial_port	该摄像头在其接入的des器件中的port num。ISX031 接入MAX96712 port_0-3,参数设置：从0-3。OVX8B接入MAX9296 port 0，参数设置 0

3. cim_config.json修改：

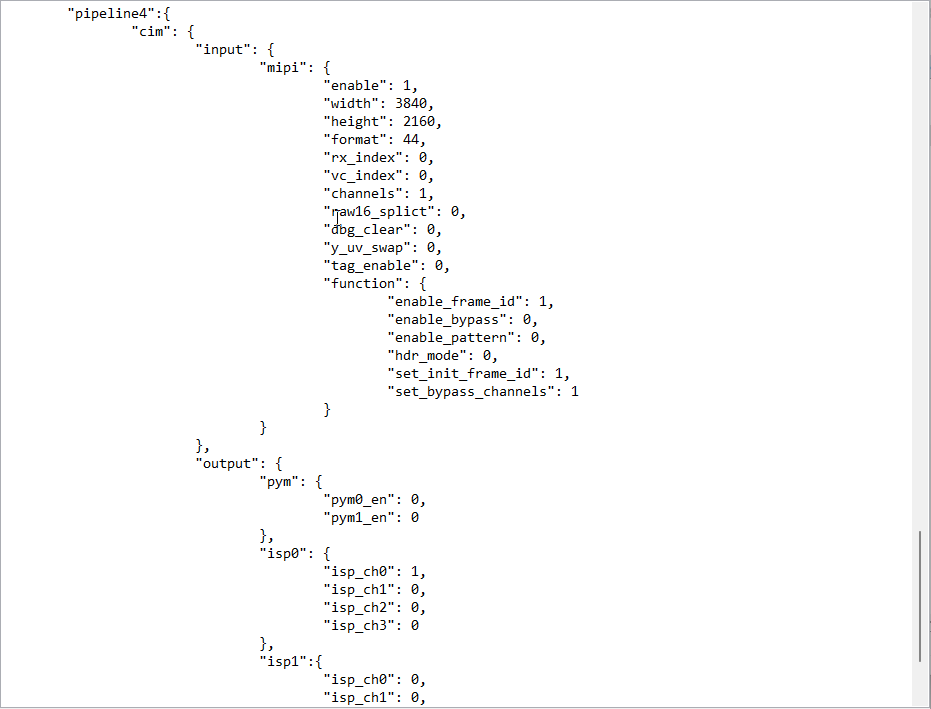

   增加pipeline4 x8b配置

4. vpm_config.json修改：

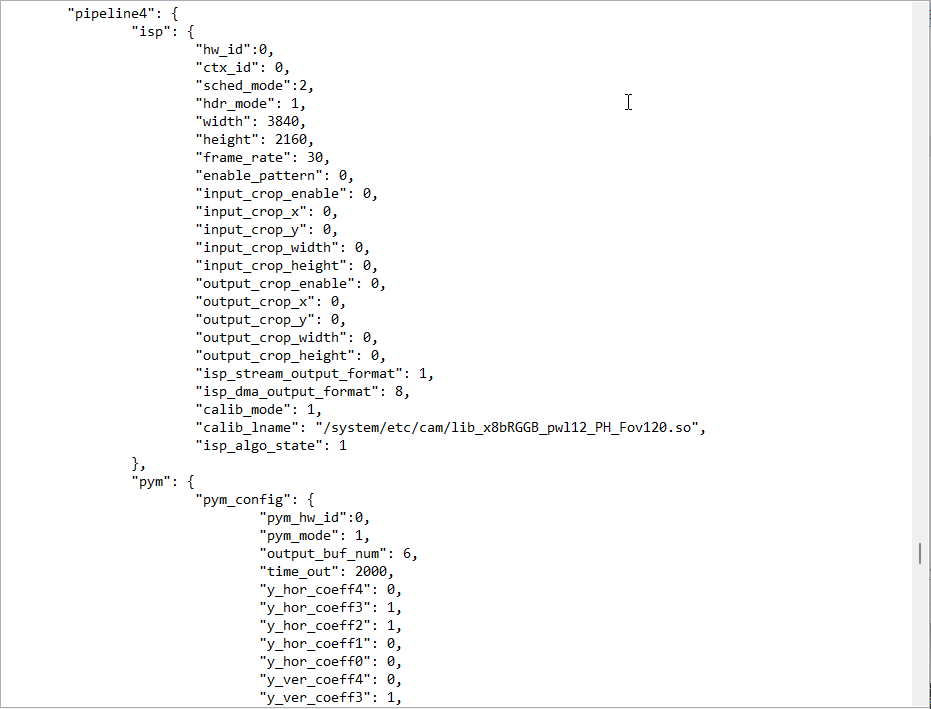

   增加pipeline4 x8b配置

5. vio_test_case.sh修改

   参数列表：

   参数	含义
   -r 1000	修改测试运行时间
   -e 0	pym显示图层，从第0层取图
   -S 1	hbplayer显示enable
   -M 31	本示例一共5路摄像头，按位enable，0x11111，取值31。需要与实际摄像头数量匹配，如果是6V，取值63，否则报错

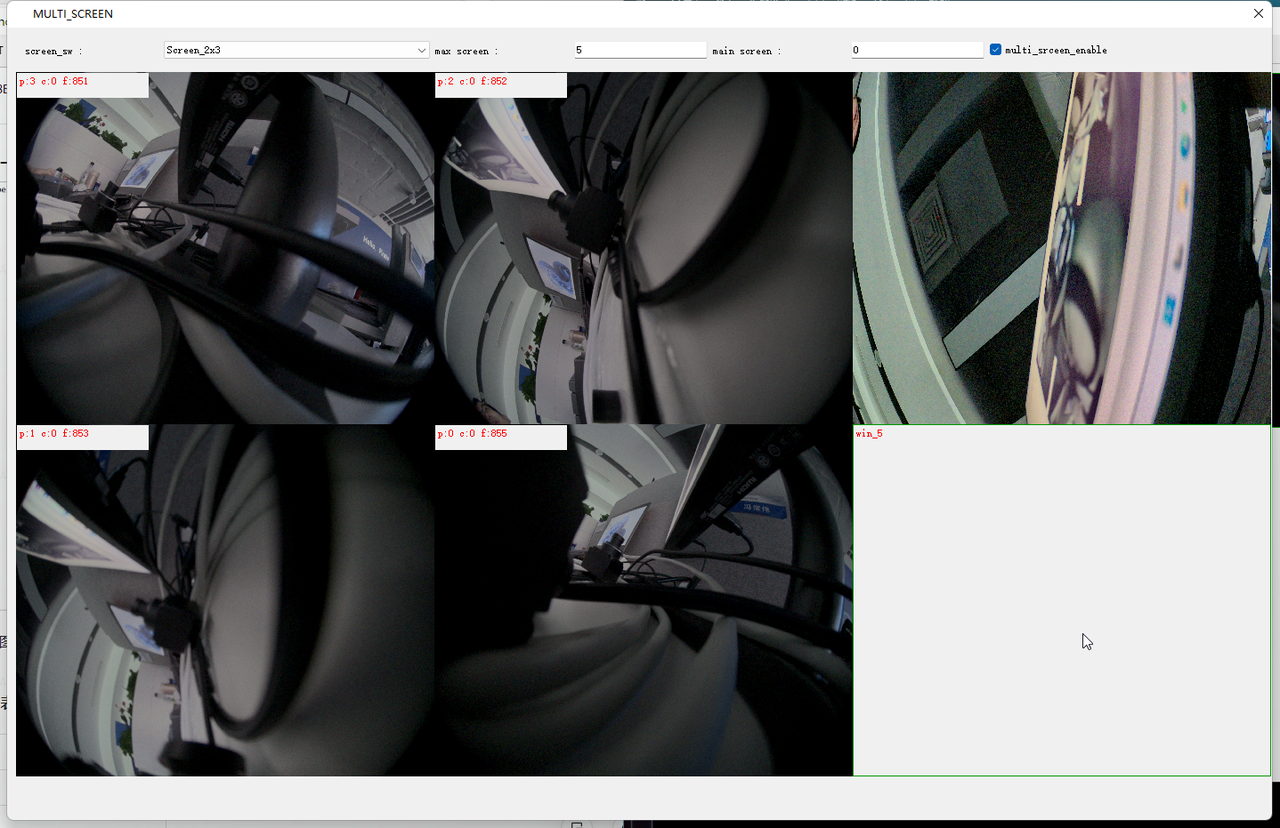

6. 5V同时出图：



3.5 调试手段

1. 确认J5内部通道的配置，如果是配置cim接收数据，就查询cim的输入输出是否正常，cim_dma一样的操作
   查询CIM 0 到 3
   cat /sys/devices/platform/soc/47010000.cam_sys/47060000.cim/fps
   查询cim_dma 0 到 3
   cat /sys/devices/platform/soc/47010000.cam_sys/47180000.cim_dma/fps
2. 如果有ISP，确认ISP的输入输出帧率是否正常
   ISP0:
   cat /sys/devices/platform/soc/47010000.cam_sys/470c0000.isp/fps
   ISP1:
   cat /sys/devices/platform/soc/47010000.cam_sys/47110000.isp_hw1/fps
3. 使用PYM，确认PYM模块的输入输出帧率是否正常
   PYM0:
   cat /sys/devices/platform/soc/47010000.cam_sys/470e0000.pym/fps
   PYM1:
   cat /sys/devices/platform/soc/47010000.cam_sys/47130000.pym/fps
   PYM2:
   cat /sys/devices/platform/soc/47010000.cam_sys/47190000.pym/fps
4. 查询PYM的模块运行状态
   PYM0:
   cat /sys/devices/platform/soc/47010000.cam_sys/470e0000.pym/pym_stat
   PYM1:
   cat /sys/devices/platform/soc/47010000.cam_sys/47130000.pym/pym_stat
   PYM2:
   cat /sys/devices/platform/soc/47010000.cam_sys/47190000.pym/pym_stat

四、配置文件

相关配置文件请参考附件
