注：新版本教程已刷新，请查看《Bathc模型推理》。

前言

在 J5 芯片上我们更建议使用大尺寸模型来发挥芯片算力优势，对于小模型（边长 <= 256），推荐使用 batch 模式进行推理，因为在batch模式下，模型的参数在每个 batchsize 内（或编译时分析得到的 batchsize 上限）只会 load 一次，从而可以更有效地平衡计算/访存比，降低算力浪费，让模型的运行更加高效。

本文将分享如何编译并正确部署多batch模型。以batch=4的googlenet分类模型为示例，介绍从编译C++源码到J5板端执行模型推理的完整过程，并对C++的代码编写进行简要说明。多batch模型的使用与部署是J5的OpenExplorer v1.1.19新增示例，下表展示了此教程使用的OE包版本及所用模型的基本信息，建议用户使用最新的OE包版本。


OE版本	J5 v1.1.19
模型文件	googlenet_4x224x224_nv12.bin
batch	4
输入尺寸（CHW）	3x224x224

多batch模型的使用与部署示例在OE包的ddk/samples/ai_toolchain/horizon_runtime_sample目录中。
C++源码nv12_batch.cc位于该目录的code/02_advanced_samples/nv12_batch/src文件夹内，使用build_j5.sh脚本即可在Linux环境下编译生成板端可执行文件。
J5板端的执行脚本run_nv12_batch.sh位于j5/script/02_advanced_samples文件夹内，该脚本需要复制到板端执行。
googlenet_4x224x224_nv12.bin是已经经过了量化编译的混合异构模型，文件所在路径为j5/model/runtime/googlenet文件夹。如果希望使用自己编译的多batch模型，只需修改板端的执行脚本即可。

1 准备模型

首先介绍如何编译生成多batch模型。OE包的ddk/samples/ai_toolchain/horizon_model_convert_sample目录包含了大量分类、分割、检测等不同模型的编译示例，可以将onnx或caffe形式的原始浮点模型转换成板端可运行的混合异构bin模型。在yaml配置文件中，输入信息参数组（input_parameters）的参数input_batch默认被“#”注释，此时编译会生成batch=1的模型。在编译多batch模型时，需要删除注释符号，并将参数的值从1改成期望的batch数。同时为了保证转换精度，校准数据的数量需要设置为当前batch的整数倍。之后执行编译脚本，即可生成多batch模型。
详细的模型编译流程可参考工具链用户手册。后文会使用示例中提供的googlenet_4x224x224_nv12.bin模型进行介绍。

2 编译源码

nv12_batch.cc为调用多batch模型执行分类任务的C++源码，其包括了数据预处理，前向推理，数据后处理、计算资源分配与释放等部分。编写该代码需要较为熟悉地平线AI工具链Runtime部分的C++接口，使用方法可以参考 BPU SDK API手册。

在完成C++源码及对应CMakelists.txt文件的编写后，运行build_j5.sh脚本即可将c++源码编译成应用于J5开发板的可执行程序run_nv12_batch，可执行程序及对应依赖会生成在j5/script/aarch64文件夹中。

build_j5.sh脚本里指定的交叉编译工具路径默认是 /opt 目录，如果安装在了其他位置，可以手动修改build_j5.sh脚本的交叉编译工具路径。

3 传输上板

在C++源码编译完成后，将以下文件和文件夹复制到J5开发板上：

j5/script/02_advanced_samples目录下的run_nv12_batch.sh脚本文件
j5/script目录下的aarch64文件夹
多batch混合异构模型googlenet_4x224x224_nv12.bin文件
存放待推理图片的文件夹A

可以建立如下所示文件目录：
batch_model
├── 02_advanced_samples
│ └──run_nv12_batch.sh
├── model
│ └──googlenet_4x224x224_nv12.bin
├── aarch64
│ ├── bin
│ └── lib
├── pic
│ ├── zebra_cls.jpg
│ └── cat_cls.jpg

修改run_nv12_batch.sh脚本文件，将其中的bin、lib、model_file、image_file重新指向J5开发板上设置的路径。其中，image_file需要指向多张图片，图片数量和batch大小需相同。此外，对于分类模型，可以自定义top_k的大小。run_nv12_batch.sh脚本文件的内容可以修改成如下所示。

bin=../aarch64/bin/run_nv12_batch
lib=../aarch64/lib

chmod 777 ../aarch64/bin/run_nv12_batch

export LD_LIBRARY_PATH=${lib}:${LD_LIBRARY_PATH}
export BMEM_CACHEABLE=true

${bin}
--model_file=../model/googlenet_4x224x224_nv12.bin
--image_file=../pic/zebra_cls.jpg,../pic/cat_cls.jpg,../pic/zebra_cls.jpg,../pic/cat_cls.jpg
--top_k=5

4 板端推理

在run_nv12_batch.sh脚本文件所在目录运行sh run_nv12_batch.sh命令，即可得到如下所示的模型推理结果。

googlenet_4x224x224_nv12.bin模型共进行了两遍推理，分别为Infer1和Infer2，两次推理的主要差异在于数据准备方式的不同，在模型推理时没有区别。Infer1单独设置多batch数据内每个单batch张量的地址，分别申请内存空间。Infer2只申请一个完整的内存空间，包含多batch数据的所有内容。根据推理后的输出信息，可以看出Infer1和Infer2的推理结果是完全相同的。

示例C++源码解析

示例的C++源码nv12_batch.cc展示了使用batch=4的googlenet分类模型对4张图片执行两次推理的完整过程，包扩计算资源分配回收，数据预处理，前向推理，分类结果后处理等步骤，该部分教程旨在指导用户C++源码的编写。

主函数

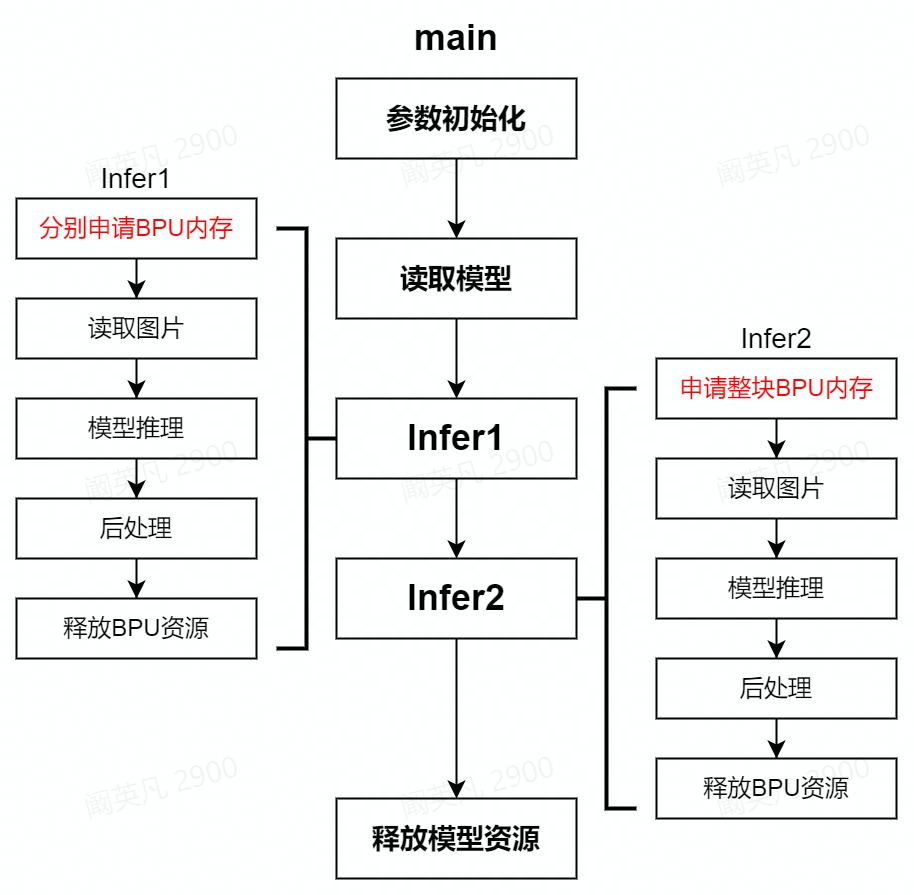

源码中，主函数的完整执行流程为：

下文介绍C++源码中调用的各种主要函数的功能，并贴出部分重要代码。

HB_CHECK_SUCCESS

用于检查函数是否执行出错。调用的时候，value处填写的是其他函数，若其他函数正确执行（如成功读取模型，成功申请内存等），则返回值为0，即value值等于0，该函数执行结束。若其他函数执行错误，则该函数会输出errmsg处填写的报错信息。

prepare_tensor_batch_separate/combine

依据模型信息，设定好输入张量和输出张量的大小，并为其申请BPU内存。

prepare_tensor_batch_separate函数用于循环和batch相同的次数为batch内的每张图片分别申请BPU内存。

prepare_tensor_batch_combine函数用于一次为整个batch的所有图片申请连续的BPU内存。

read_image_2_tensor_as_nv12_batch_separate/combine

函数会先依据模型信息确定好输入张量的长宽信息，之后先以bgr形式读取图片，转为nv12格式后，以内存拷贝的方式将图片信息存储在BPU内存的相应位置。

read_image_2_tensor_as_nv12_batch_separate函数使用循环的方式，重复batch次数依次读取该batch内每个张量的长宽信息。

read_image_2_tensor_as_nv12_batch_combine函数能一次获取整个batch所有输入张量的长宽信息。

get_topk_result

推理结果后处理，以队列的方式存储top5分类结果，会根据模型是否量化及量化方式的不同（SHIFT/SCALE）选择对应的计算方式。

总结

示例的C++源码执行了同一个多batch模型的两次推理流程。在需要为每张输入图片单独分配BPU内存的场合，可以参考Infer1阶段的代码，重点关注prepare_tensor_batch_separate和read_image_2_tensor_as_nv12_batch_separate函数。相应地，如果需要为batch数量的图片申请整块BPU内存，可以参考Infer2阶段的代码，重点关注prepare_tensor_batch_combine和read_image_2_tensor_as_nv12_batch_combine函数。

考虑到vio场景下的需求，源码以nv12输入为例进行了代码编写的示范，由于vio送入的数据可能是多个地址，因此在Infer1中使用了针对batch内不同图片分别分配内存的代码编写方法。当使用ddr方式读取图片时，多batch模型支持bgr/rgb/featuremap等数据的推理，用户可以按照Infer2的方式为整个batch的多张图像一次性分配连续的BPU内存。
