1 前言

本文主要介绍在地平线开发板上针对resizer模型的使用与部署，如果您是一个初学者，对于该内容可能会有以下几点疑问：

1.什么是resizer？什么是resizer模型？
2.为什么要用resizer模型？
3.如何得到resizer模型？
4.resizer模型如何部署？

下面我将以具体的示例来对以上几个问题进行解释。
答1：resizer是指芯片上用于处理图像缩放的一个功能模块，可以把图像(nv12) 里的一个指定 ROI，缩放成指定的大小，缩放的方法是双线性插值，通过BPU的functioncall驱动。在一些人工智能业务场景中需要使用到该模块的算法模型，称之为resizer模型。

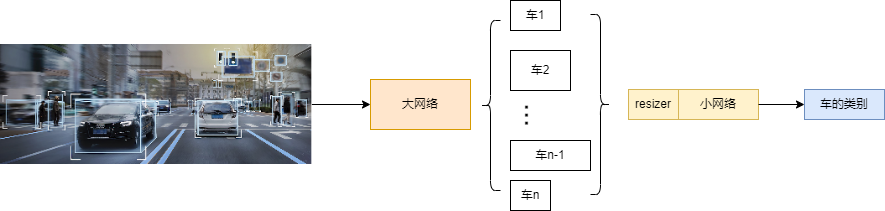

答2：为了方便大家理解，以车辆检测与识别场景为例，如下图所示。先通过一个上游网络检测得到图片中不同车辆的位置信息，把检测到的车辆图片信息送入小网络进行识别前，需要先进行尺寸缩放，为了适配类似业务场景，加快图片尺寸缩放速度，地平线芯片上提供针对resizer模型的专门加速硬件模块。

答3：在模型转换时，将编译参数 input_source 设置为 {'input_name': 'resizer'}即可生成resizer模型，注意：该参数配置为resizer时，inpurt_type_rt参数仅支持配置为nv12和gray，具体参数配置细节可参考地平线算法工具链用户手册4.1.1.6. 模型量化与编译中的介绍。
答4：在编译得到resizer模型后，具体使用和部署细节将在第3节详细介绍。

注：文中用户手册目录和open_explorer开发包的目录结构，均以XJ3为例进行讲解，J5用户请在类似目录下进行实践。

2 resizer模型约束

resizer模型推理时，输入从DDR读取，会先使用roi从原始图像中抠图后resize到模型输入大小，输出存储在一块特殊的片上内存中，只有BPU可以读取，且读取的过程会改变数据的排布，所以resizer的输出只能送入BPU用作模型推理，上述过程中，一些约束信息如下表所示，

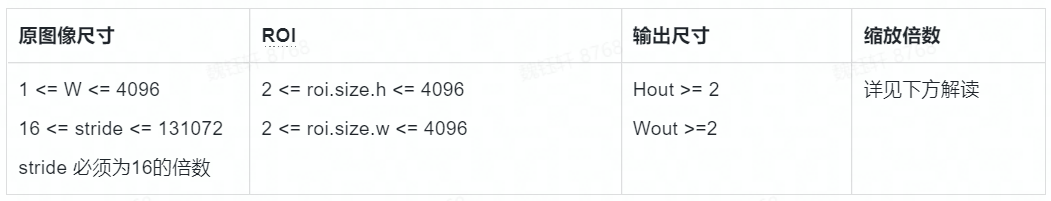

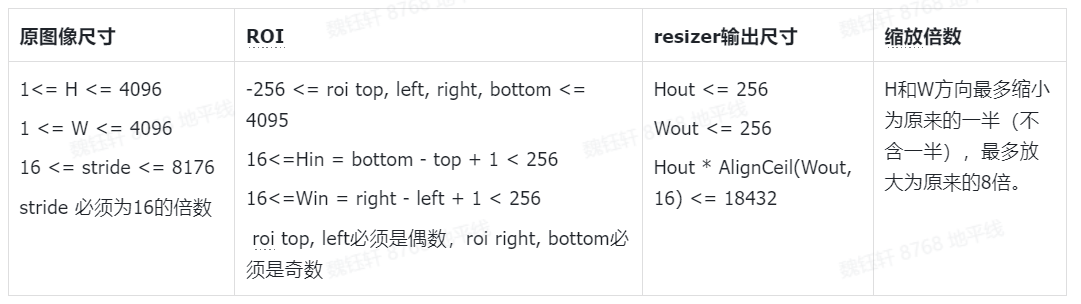

XJ3芯片平台：

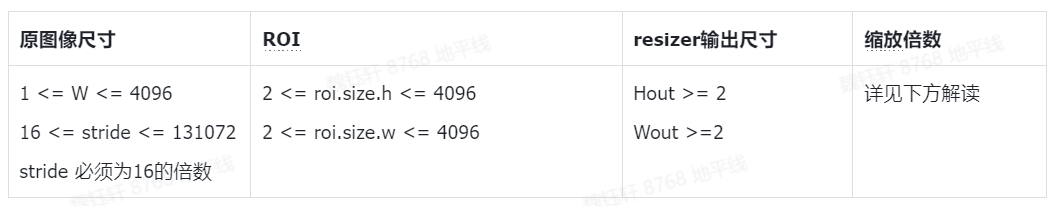

J5芯片平台：
avatar

H和W方向的缩放倍数均有限制，以下src_len表示roi.size.h或roi.size.w。dst_len表示输出的h或w。
step = ((src_len - 1) * 65536 + (dst_len - 1) / 2) / (dst_len - 1)
step需要在范围[0, 262143]内，即缩放倍数在[1/4, 65536)之内。如果相关接口中有keep ratio选项，并且设置该参数为true。则限制需要以keep ratio之后的输出尺寸来考虑step限制。
h_ratio = roi.size.h * 65536 / dest_h
w_ratio = roi.size.w * 65536 / dest_w
如果h_ratio>w_ratio，则需要在上述公式中dest_w调整为
roi.size.w * dest_h / roi.size.h
如果w_ratio>h_ratio，则需要在上述公式中dest_h调整为
roi.size.h * dest_w / roi.size.w

resizer模型目前支持多输入的nv12数据，resizer常用的输出尺寸(HxW)如下：

128x128
128x64
64x128
160x96

3 resizer模型使用流程

以horizon_xj3_open_explorer_v2.6.2b-py38_20230606开发包(简称OE包)里的roi_infer示例，路径为ddk/samples/ai_toolchain/horizon_runtime_sample/code/01_api_tutorial/roi_infer做一个简要说明，使用的resizer模型是mobilenetv1_128x128_resizer_nv12.bin，路径为/open_explorer/ddk/samples/ai_toolchain/model_zoo/runtime/mobilenetv1。

3.1 所需文件结构说明

resizer模型示例是在horizon_runtime_sample目录下，该目录下需要用到的目录结构如下所示：

├── code # 开发机中编译示例源码
│ ├── 01_api_tutorial # dnn API使用示例代码
│ │ └──roi_infer # resizer模型推理示例
│ ├── build_xj3.sh # xj3 ARM端编译脚本
│ ├── CMakeLists.txt
│ ├── deps
│ │ └──aarch64 # xj3 ARM端编译依赖库
├── xj3 # 板端运行目录结构
│ ├── data # 预置图片数据文件
│ ├── model # resizer模型文件
│ │ └──model_name.bin # mobilenetv1_128x128_resizer_nv12.bin
│ ├── script # ARM端示例运行脚本
│ ├── 01_api_tutorial # dnn API使用示例代码
│ └──roi_infer.sh # resizer板端运行脚本
└── README.md

大家初次使用时，重点关注code/build_xj3.sh和xj3/01_api_tutorial/roi_infer.sh两个脚本即可。

3.2 环境准备

想要完成整个resizer模型的使用和部署，需要用到开发机和开发板，因此环境准备工作包含开发机部署和开发板部署两个部分，在OE包中，地平线分别为大家提供了开发机中docker环境部署脚本run_docker.sh和开发板端环境部署脚本install.sh，具体使用方式欢迎参考地平线AI工具链用户手册2.1 环境部署。

3.3 板端部署的主要流程

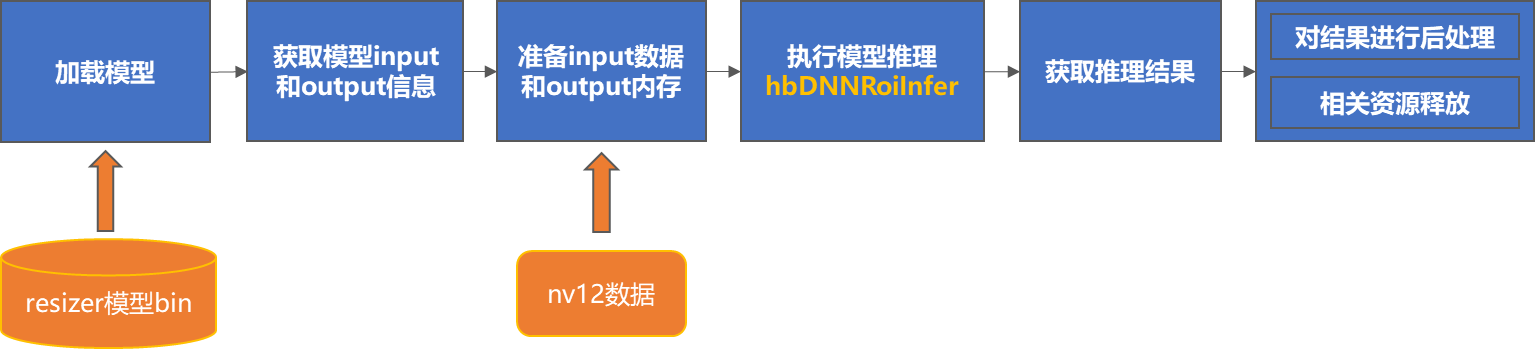

resizer模型板端部署的主要流程如下图所示，首先通过预测库中提供的API，加载resizer混合异构模型(model_name.bin)，获取模型输入输出信息，准备输入输出数据的内存，在获取到nv12输入数据后，使用hbDNNRoiInfer接口进行模型推理，然后将推理得到的结果进行后处理，当然，这些操作完成后，还要对相关资源进行释放。

整个过程中，与常规模型部署不同的是使用了hbDNNRoiInfer这个API进行模型推理，下面对该API的参数和返回值进行详细解读。

参数介绍：

[out] taskHandle：任务句柄指针。
[in/out] output：推理任务的输出。
[in] input：推理任务的输入。
[in] rois：Roi框信息。
[in] roiCount：Roi框数量。
[in] dnnHandle：dnn句柄指针。
[in] inferCtrlParam：控制推理任务的参数。

返回值：

返回 0 则表示API成功执行，否则执行失败。

关于该API更多注解欢迎参考算法工具链用户手册5.2.3.4.2 hbDNNRoiInfer()

其中需要注意的有四个参数，分别是output, input, rois, roiCount，为了方便大家理解，下面举两个例子进行介绍。

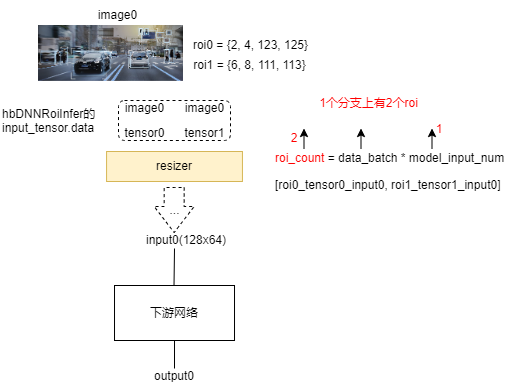

例1：下游网络是 单输入单输出单batch模型 (model_batch=1，即模型实际推理时，输入给模型的 batch_size=1)，且输入源为resizer时（在转换yaml中配置input_source参数为resizer），也就是OE包中所提供示例的情况，如下图所示，传感器采集到1张图片，经过上游网络后，获取到两个roi区域(roi0, roi1)，也就是模型需要推理的数据批数data_batch=2。通过resizer模块处理后，送入下游网络，下游网络是一个单输入网络，输入为：input0(128x64)，下游网络有一个输出，命名为：output0。

此时，推理任务的输入input可以依次表示为：

推理任务的输出Output可以表示为：

其中Output0中内容包括：roi0_output0, roi1_output0，可以理解为data_batch=2，model_batch=1的模型推理。

注意：hbDNNRoiInfer函数中的的输入input数据始终是上游网络的输入原图。

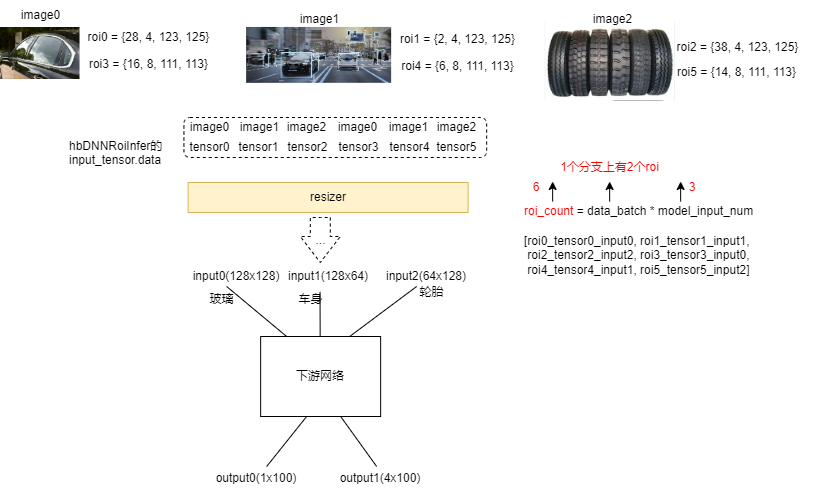

例2：下游网络是多输入多输出单batch模型(model_batch=1)，且每个输入源均是resizer时，如下图所示，传感器采集到1张图片，经过上游网络后，获取到两个roi区域(roi0, roi1)，通过resizer模块处理后，送入下游网络，下游网络是一个三输入网络，三个输入分别为：input0(128x128)、input1(128x64)、input2(64x128)，下游网络有两个输出，分别命名为：output0、output1。

此时，推理任务的输入input可以依次表示为：

其中，[roi0_input0, roi1_input1, roi2_input2]作为data_batch0的数据完成一次推理，[roi3_input0, roi4_input1, roi5_input2]作为data_batch1的数据完成一次推理。
推理任务的输出Output可以依次表示为：

其中Output0中内容包括：data_batch0_output0, data_batch1_output0，Output1中内容包括：data_batch0_output1, data_batch1_output1，因此，在准备输出内存时需要结合data_batch数量和对应输出分支的shape来进行分配。

例3：地平线工具链从OE1.1.68版本开始支持model_batch_resizer的场景，针对多data_batch的场景有一定的加速效果，举一个例子来介绍一下。假设模型有 3 个输入分支（2个resizer输入源，1个ddr输入源）和 1 个输出分支，并以 model_batch=2 编译，模型共需处理 3 批数据共 6 个 roi（即data_batch=3，每批数据有2个roi）。

此时模型推理这 3 批数据需要准备独立地址的 input_tensor 数量为 3个输入分支 x 3批数据 = 9。

另假设模型输入/输出的静态信息如下：

模型输入（model_info）：
- tensor_0_resizer: [2, 3, 128, 128]
- tensor_1_resizer: [2, 3, 256, 256]
- tensor_2_ddr: [2, 80, 1, 100]
模型输出（model_info）：
- tensor_out：[2, 100, 1, 56]

那么模型在推理时的动态信息则为：

模型输入（input_tensors）：
- [1x3x128x128, 1x3x256x256, 1x80x1x100, 1x3x128x128, 1x3x256x256, 1x80x1x100, 1x3x128x128, 1x3x256x256, 1x80x1x100]
模型输出（output_tensors）：
- [4x100x1x56]

其中，因为 model_batch = 2，所以底层 BPU 单次执行可处理 2 批数据；又因为 data_batch = 3，所以 output_tensor 最高维的计算公式为 ceil[(data_batch) / model_batch] * model_batch，可见其一定为 model_batch 的整数倍，这也是 BPU 硬件指令要求，缺少的输入会自动忽略计算。注意：这里模型输出[0~2x100x1x56]是有效数据，最后一组是无效数据。

3.4 hbDNNRoiInfer调用源码简析

在文件code/01_api_tutorial/roi_infer/src/roi_infer.cc中有使用hbDNNRoiInfer推理模型的全流程的详细代码，这里对该API调用部分代码进行简单呈现。

3.5 工程编译

工程编译的参考过程如下：
1. 执行horizon_runtime_sample/code目录下的build_xj3.sh脚本即可一键编译生成xj3开发板端的可执行程序和对应依赖库，分别存放在xj3/script/aarch64目录下的bin和lib子目录；

2. 正确完成编译后，xj3/script/aarch64的目录结构为：

aarch64
├── bin
│ └── roi_infer # 编译产生的可执行文件
└── lib # 编译执行依赖相关库
├── libdnn.so
├── libhbrt_bernoulli_aarch64.so
└── libopencv_world.so.3.4

3. 将xj3文件夹与roi_infer相关的文件传输到x3开发板上，传输文件列表如下：

├── xj3 # 板端运行目录结构
│ ├── data # 预置图片数据文件
│ ├── model # resizer模型文件
│ │ └──model_name.bin # 真实路径为model/runtime/mobilenetv1/xxx.bin
│ ├── script # ARM端示例运行脚本
│ ├── aarch64 # 板端可执行程序和对应依赖库，执行build_xj3.sh后自动生成
│ ├── 01_api_tutorial # dnn API使用示例代码
│ └──roi_infer.sh # resizer板端运行脚本

推荐您使用scp命令进行文件传输，执行命令可参考：

其中，board_ip为xj3开发板的IP地址，请确保在开发机上可以访问该IP。

3.6 上板推理

正确完成编译后，进入开发板端/userdata/xj3/script/01_api_tutorial/目录下，执行roi_infer.sh脚本。

运行结果如下：

至此，完成resizer模型推理和结果输出的全过程。

4 板端使用工具评测resizer模型

4.1 hrt_model_exec工具简介

hrt_model_exec 是一个模型执行工具，提供了模型推理 infer、模型性能分析 perf 和查看模型信息 model_info 三类功能。关于该工具的具体信息可参考地平线工具链手册 5.5.2. hrt_model_exec工具介绍。

hrt_model_exec工具从1.13.1版本开始，新增roi_infer和roi两个参数用于支持resizer模型推理和性能评测，roi_infer输入为bool类型，用于使能resizer模型推理，roi输入为string类型，用于指定推理resizer模型时所需的roi区域。在板端，可通过hrt_model_exec -v指令查看工具版本，通过hrt_model_exec -h查看工具使用详情，下面将详细介绍如何使用该工具推理评测包含resizer输入源的模型。
当模型包含resizer输入源时，infer 和perf 功能都需要设置 roi_infer 为true，并且配置与输入源一一对应的 input_file 和 roi 参数。例如：某模型有三个输入，输入源顺序分别为[ddr, resizer, resizer]，则评测两组输入数据的命令如下：

注意：input_file的输入使用英文的逗号隔开，且不能有空格；每个 roi 输入之间用英文的分号隔开。

针对model_batch大于1的resizer模型场景，使用上需要注意model_file和input_file参数的配置。例如：某模型有一个输入，输入源为resizer，model_batch为2，则推理data_batch=1数据的命令如下：

此时，输出的第一维是有效数据，第二维是无效数据

推理data_batch=2数据的命令如下：

4.2 板端实测

以第3节中的mobilenetv1_128x128_resizer_nv12.bin模型为例，使用hrt_model_exec工具的模型推理 infer、模型性能分析 perf两类功能，展示hrt_model_exec工具评测resizer模型的过程，需要的文件有：

infer模型推理
运行命令：

输出结果：

perf评测性能latency
运行命令：

输出结果：

perf评测性能FPS
运行命令：

输出结果：
