#旭日X3派首百尝鲜# 人体姿态检测pose_landmark模型(tflite)转onnx再进行模型检查

1. AI芯片工具链介绍

解决在地平线芯片上完成深度神经网络模型的训练、转换以及模型部署问题。

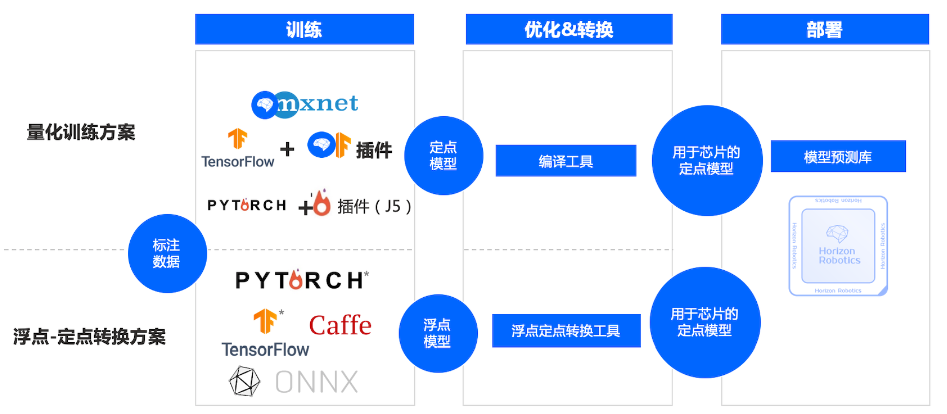

地平线量化工具链主要包括两套：量化训练工具链和浮点转定点工具链。

AI工具链开发手册：https://developer.horizon.ai/api/v1/fileData/doc/cn/source_doc/x3_ddk_docs.html

2. docker环境搭建（linux）

Docker（>=1.12 建议安装18.03.0-ce）安装手册 https://docs.docker.com/install/

需要下载天工开物的开发包和镜像包

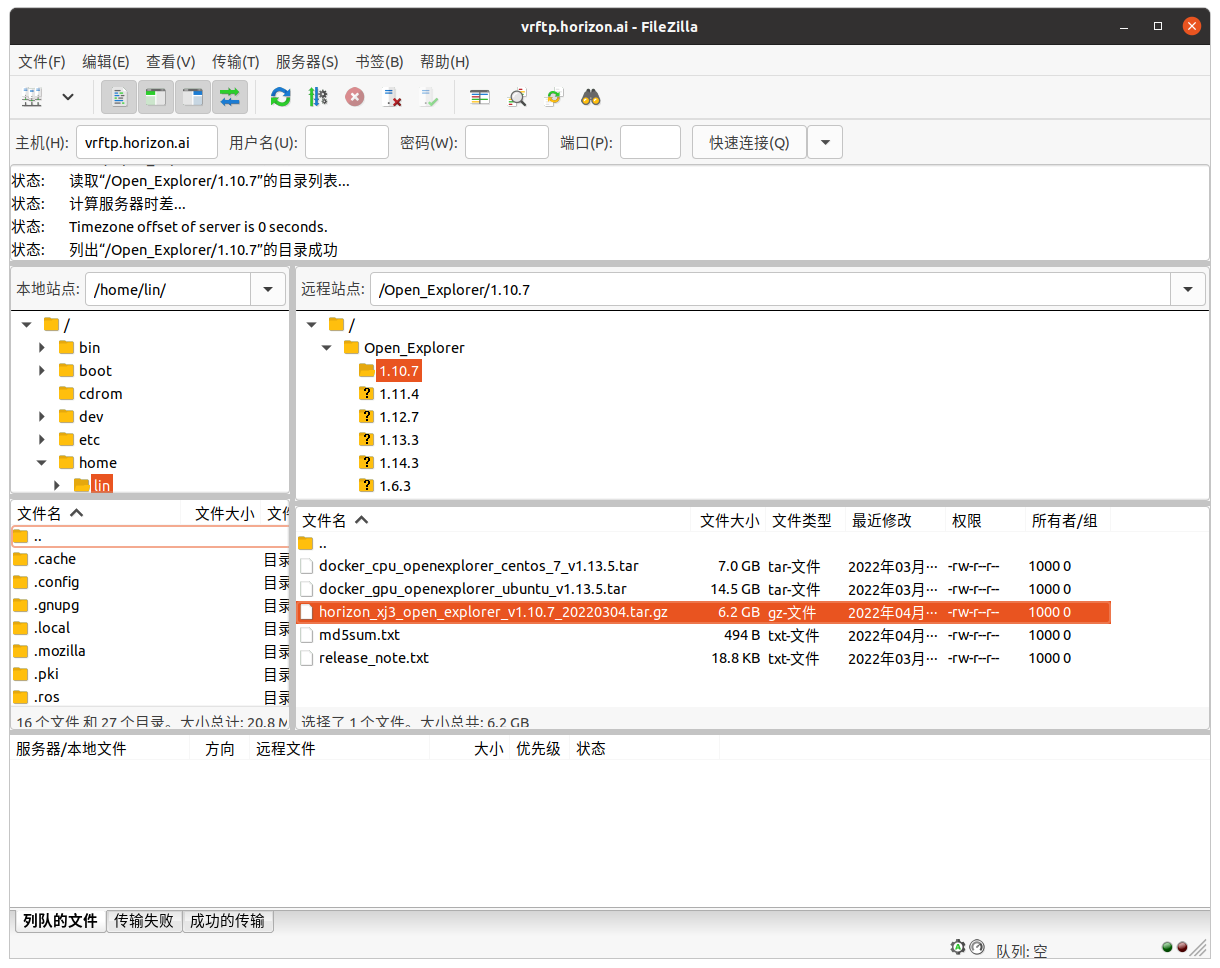

使用Filezilla下载开发包

新建终端下载Filezilla

打开filezilla

连接主机：vrftp.horizon.ai

下载对应开发包，要注意版本匹配。

使用路由器网络可能会导致连接不上，建议使用手机热点。

我这里下载的是1.10.7版本，对应镜像包版本为1.13.5

下载镜像包

镜像包可以选择从filezilla中下载，但是速度比较慢

镜像也可以从docker hub中选择所需版本pull：https://hub.docker.com/r/openexplorer/ai_toolchain_ubuntu_gpu/tags

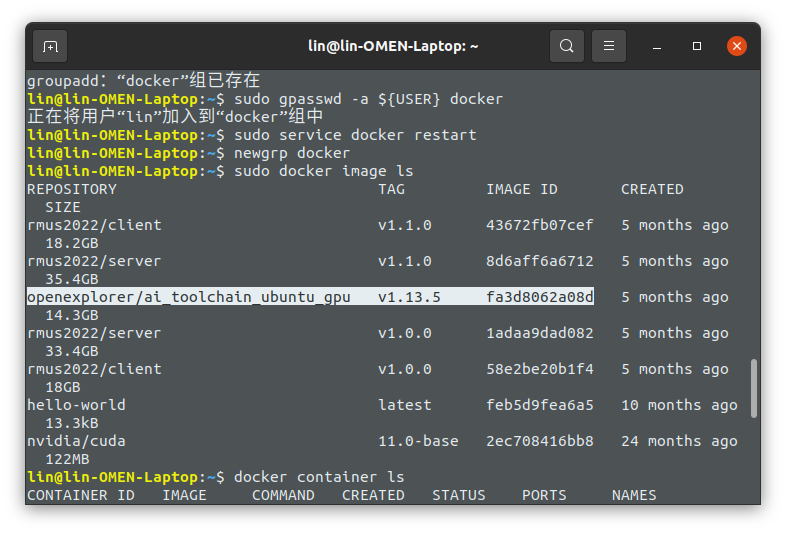

下载完毕之后查看docker镜像列表 sudo docker image ls

复制对应ID

将开发包中/ddk/samples文件映射到镜像的/data文件夹下，rename容器为horizon

命令需要修改自己对应的路径和 image ID

进入容器中

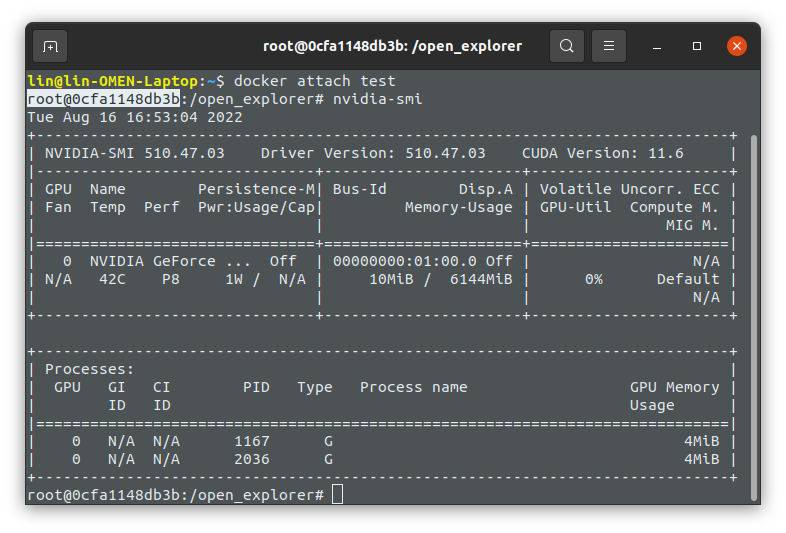

在容器中查询显卡驱动和cuda版本，查询不到的需要安装NVIDIA-docker以及检查显卡驱动

cuda version 为11.6也是没有问题的

如果电脑关机重启了，需要重新启动容器再进入容器

退出容器通过ctrlP+ctrlQ

如果要重新建立容器，可以删除原有容器再重新建立

3. 模型检查

模型转换通过HB Mapper工具

HB Mapper开发手册：https://developer.horizon.ai/api/v1/fileData/doc/ddk_doc/navigation/ai_toolchain/docs_cn/hb_mapper_tools_guide/index.html

其流程为 模型检查 -> 模型转换 -> 模型推理 -> 精度验证

在模型检查这个过程中会检查待转换的模型中是否包含不支持的OP类型。

本文所转化的模型为 mediapipe 中人体姿态检测的 tflite 模型

MediaPipe是一个用于构建机器学习管道的框架，用于处理视频、音频等时间序列数据。

这个跨平台框架适用于桌面/服务器、Android、iOS和嵌入式设备，如Raspberry Pi和Jetson Nano。

但是在X3派上使用mediapipe只能在cpu上跑，因此我们还需将其中的人体姿态检测模型运行在bpu上。

模型名称为 pose_landmark_lite.tflite，当然你也可以使用自己训练的模型然后进行模型检查，查询不支持的op再进行修改。

下载地址：mediapipe/mediapipe/modules/pose_landmark at master · google/mediapipe · GitHub

输入和输出均为 tensor

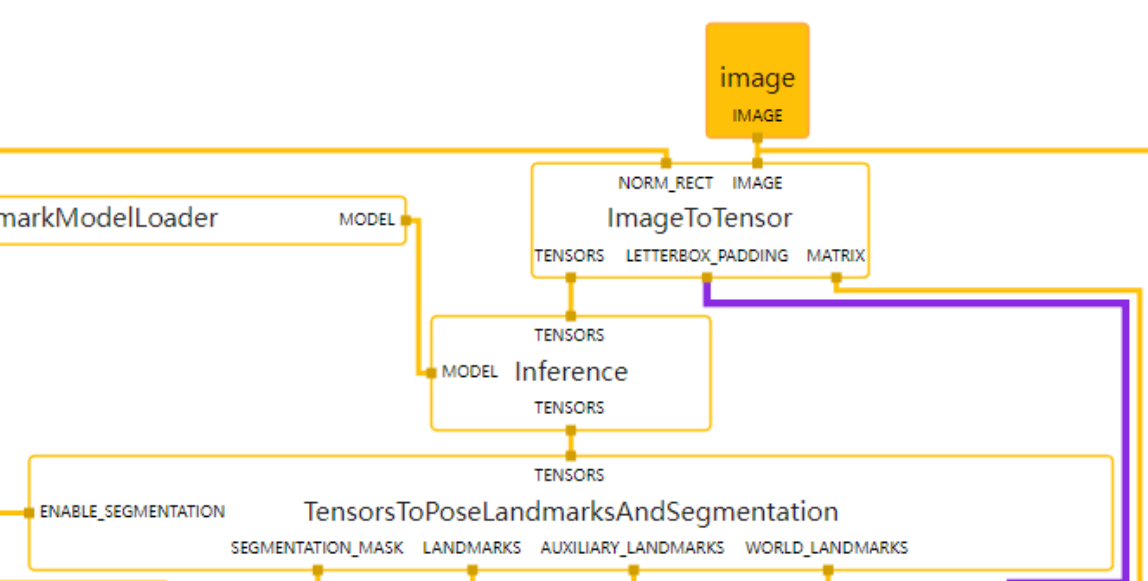

下面是在mediapipe中的部分图结构，模型输出后的tensor还需进一步处理变成我们所需要的人体33个关键点的坐标信息。

3.1 tflite模型转onnx模型

使用tf2onnx工具

获取地址：GitHub - onnx/tensorflow-onnx: Convert TensorFlow, Keras, Tensorflow.js and Tflite models to ONNX

用vscode打开，在终端下运行

这里必须手动设置opset版本，ai工具链支持的opset版本为10、11

3.2 模型检查

hb_mapperchecker的命令行参数：

--model-type 转换的模型类型，目前支持 caffe 或者 onnx。

--march BPU的微架构。应将其设置为 bernoulli2。

--proto Caffe模型的prototxt文件。

--model Caffe或ONNX浮点模型文件。

--input-shape 可选参数，输入模型的输入节点以及该节点的输入的shape，其shape以 x 分隔, e.g. data 1x3x224x224。

--output 该参数已经废弃, log信息默认存储于 hb_mapper_checker.log 中。

--help 显示帮助信息并退出。

模型检查

注意文件路径，注意\后不能加空格

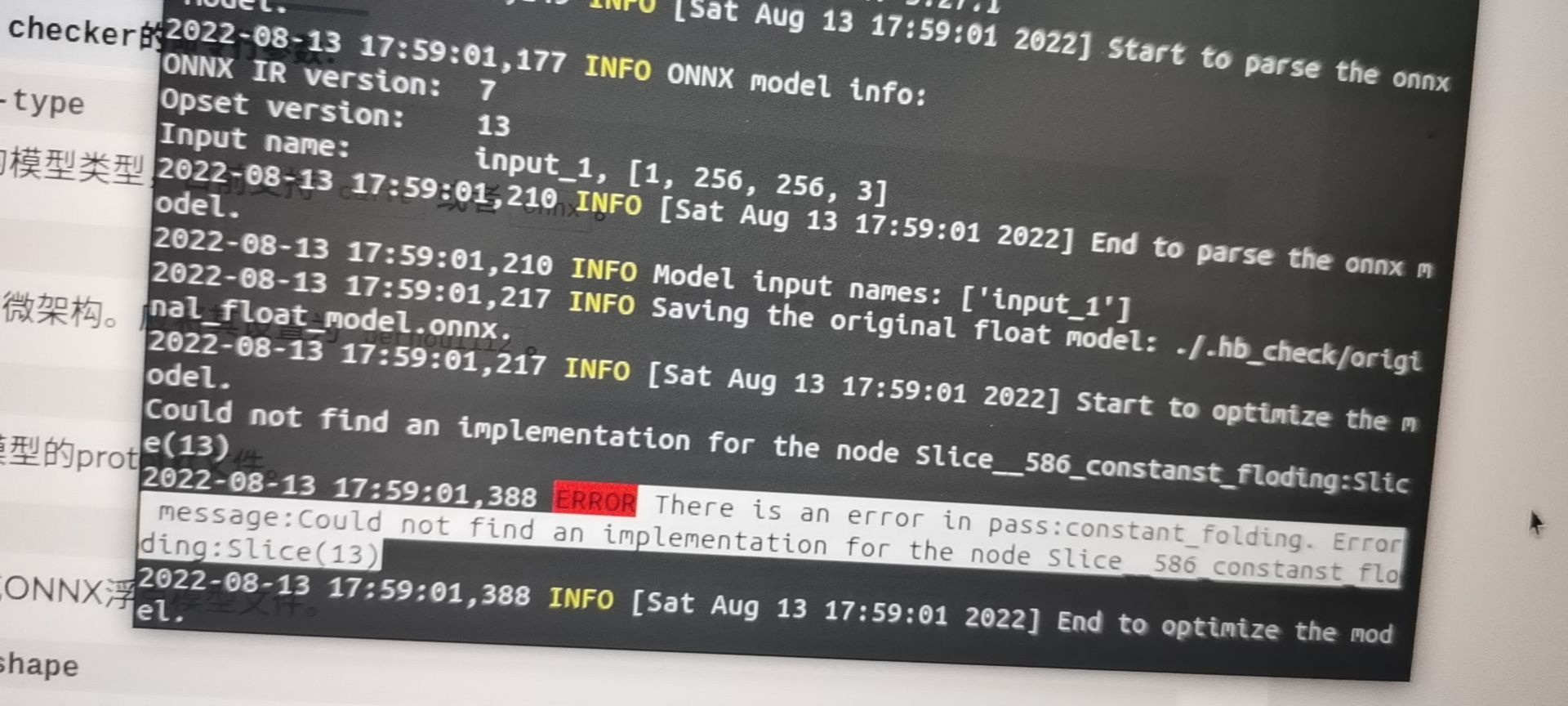

报错1：opset版本过高报错

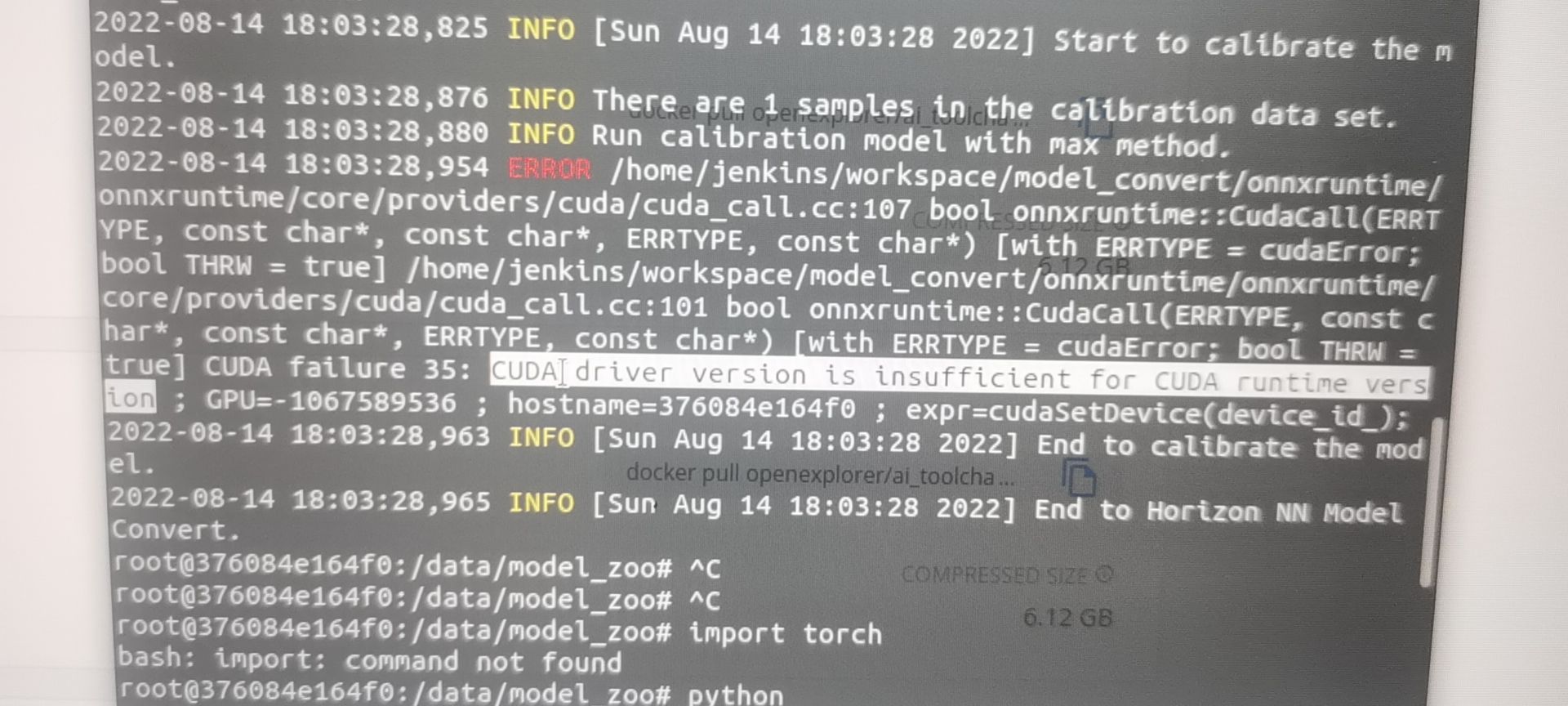

报错2：cuda版本错误

在docker容器内运行命令nvidia-smi没有输出

在docker容器内 torch.cuda.is_available() 输出为False

在ubuntu中已安装显卡驱动，cuda版本为11，容器内pytorch所需要的cuda版本为10

原因：没有安装NVIDIA-docker，在docker容器内不能使用gpu

解决：安装NVIDIA-docker，并删除原horizon容器，重新建立可以使用gpu的容器

3.3 不支持的算子

解决报错后，重新使用hb_mapperchecker检查model

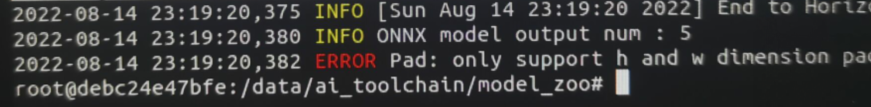

报错：ERROR Pad: only support h and w dimension padding

原因：BPU的Pad只支持H和W维度的转换

对op进行修改

参考：用mediepipe的模型(tflite)转onnx再转TRT使用 - 知乎 (zhihu.com)

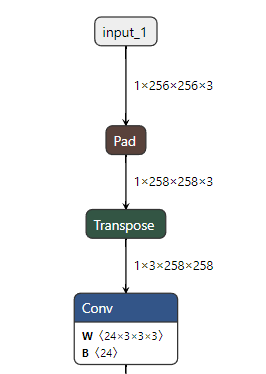

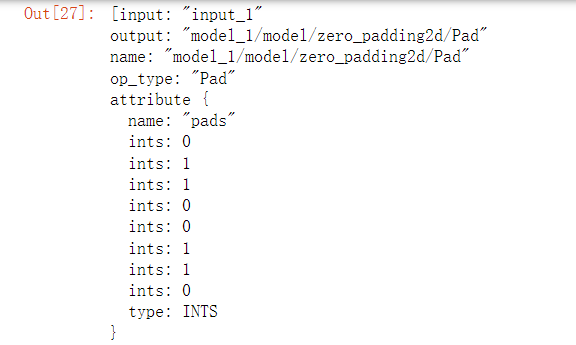

这是模型中报错的pad op

pad将input的shape 1*256*256*3转为1*258*258*3

但是BPU的Pad [B,C,W,H] 只支持W和H维度

因此我们需要将的input_1的[1,256,256,3]变成[1,3,256,256]再进行pad

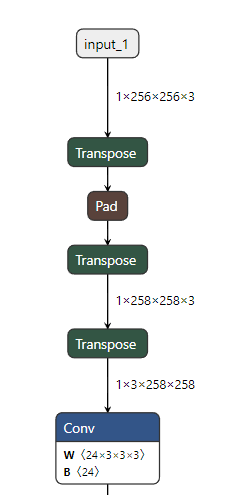

删除原Pad，加一层Transpose-Pad-Transpose就好了。

查询需要修改的pad

结合hb_mapperchecker的输出，以及pad前后shape的变化，可以找到需要修改的op

我的模型中7个pad仅需修改第一个

删除报错的op

添加新的Transpose的op，将[1,256,256,3]变成[1,3,256,256]

shape转换用perm参数实现

添加新的pad，将[1,3,256,256]变成[1,3,258,258]

添加新的Transpose的op，将[1,3,258,258]变成[1,258,258,3]

模型保存并检查

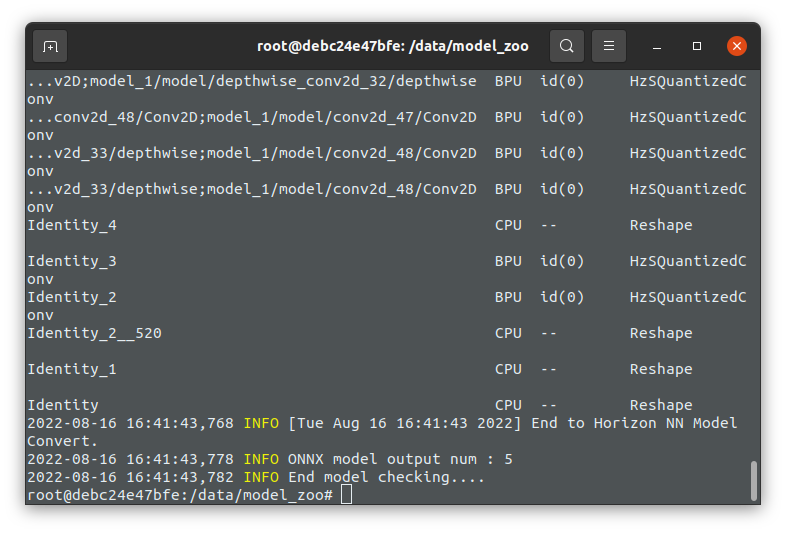

将优化过的onnx模型重新进行模型检查，无报错。
