如何基于工具链示例代码实现浮点模型推理

目前在地平线浮点转换工具链中，提供了十几个模型示例。而其中 mapper 路径下的脚本和代码都是用于推理转换后的量化模型（*_quantized_model.onnx，下文简称 quanti.onnx）的。但有时候我们也有浮点模型（*_original_float_model.onnx，下文简称 float.onnx）推理的需求，可能用于分析 quanti.onnx 单张图片推理的准确性或者在完整数据集上的精度损失等。

• float.onnx 保持了与 prototxt 相同的 layout，一般为 NCHW，同时数据类型为 float32；

• quanti.onnx 则为了适配芯片的运行逻辑，layout 为 NHWC，数据类型为 int8。

• 这两个参数决定了我们会为模型插入什么样的预处理节点，其中：

  • input_type_train 是模型实际训练时的数据格式，一般为 bgrp、rgbp、gray 等；

  • input_type_rt 是我们实际应用场景中传输给模型的数据类型，一般摄像头场景以 nv12 和 gray 为主；

  • 根据参数配置，预处理节点会将 input_type_rt 类型的输入数据转换成 input_type_train，数值范围为 [0, 255]，再根据 yaml 中配置的 mean 和 scale 进行归一化操作，最后将处理完的数据送给后续模型。

• 该脚本主要用于对原始数据（一般为 jpg 等）进行预处理，但需要注意：

  • samples/03_classification 为了适配 mobilenet 原 repo，采用了 skimage.io.imread 读取图片，颜色空间为 RGB，数值范围为 [0，1]，可通过 03_classification/data_preprocess.py 确认；

  • samples/04_detection 为了适配 yolo 系列 repo，则采用了 cv2.imread 读取图片，颜色空间为 BGR，数值范围为 [0, 255]，可通过 04_detection/data_preprocess.py 确认；

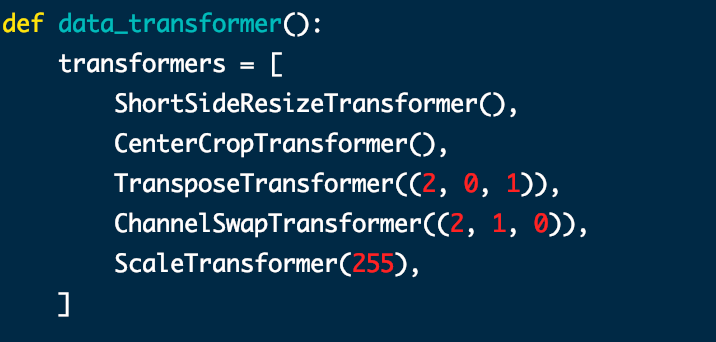

  • 基于分类和检测示例所调用的不同的接口，我们在各模型示例包下的 data_transformer.py 中会添加不同的 transformer。以 resnet18 为例，这里除了短边 resize 和 centercrop 外，还进行了 C 通道转换和 scale，使得最后的数据输出为模型本身训练的 BGR，数值范围为 [0, 255]

1）03_classification/03_resnet18：

• input_type_rt: 'yuv444_128/nv12', input_type_train: 'bgrp':

nv12 编译的模型，由于芯片内部的通路逻辑，实际送到模型处的数据其实也是 YUV444_128，所以其测试方法同 YUV444_128 编译模型。

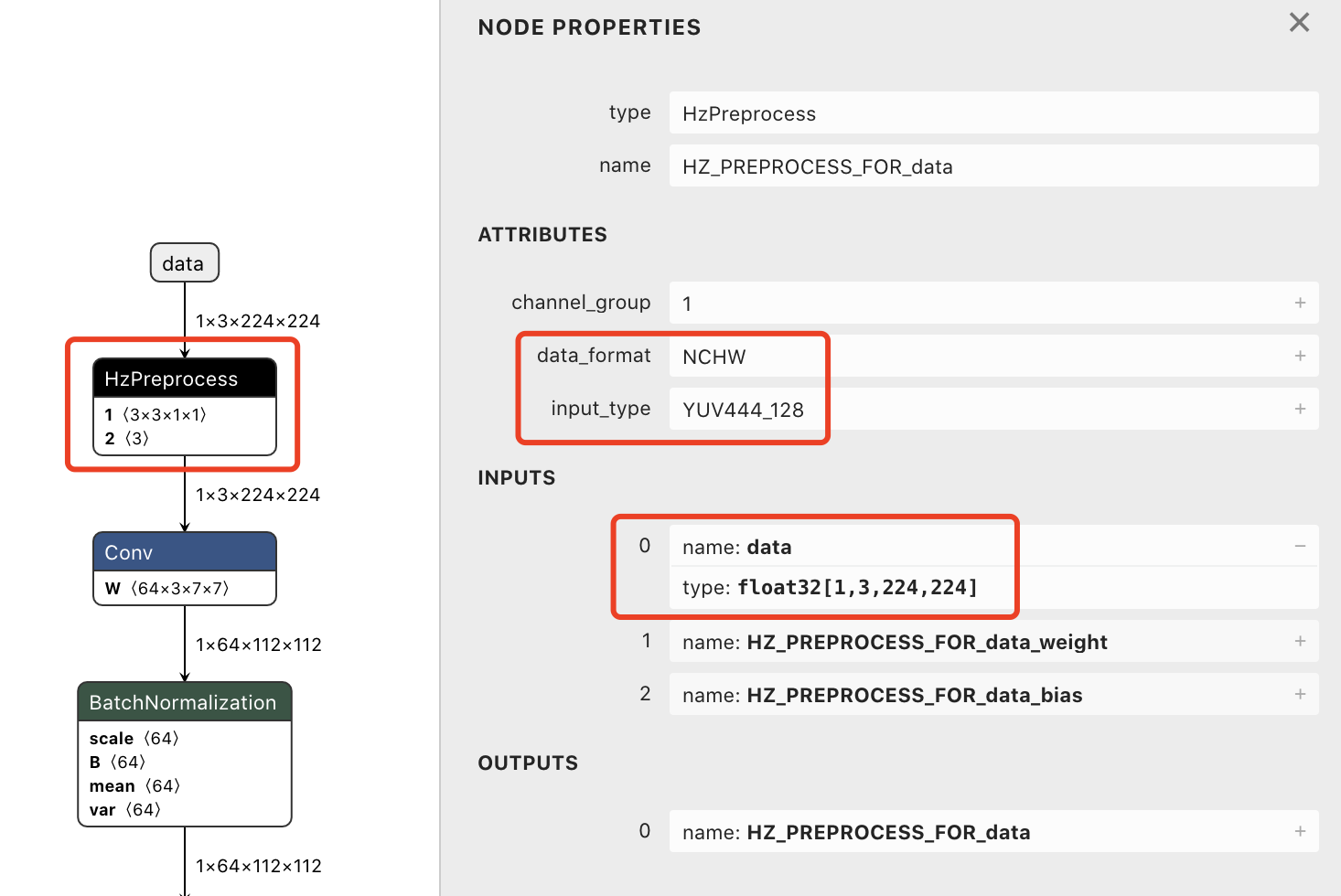

下图为编译后的 original_float 模型插入的预处理节点 HzPreProcess。其中 layout=NCHW，数据类型为 float32 的 YUV444_128。

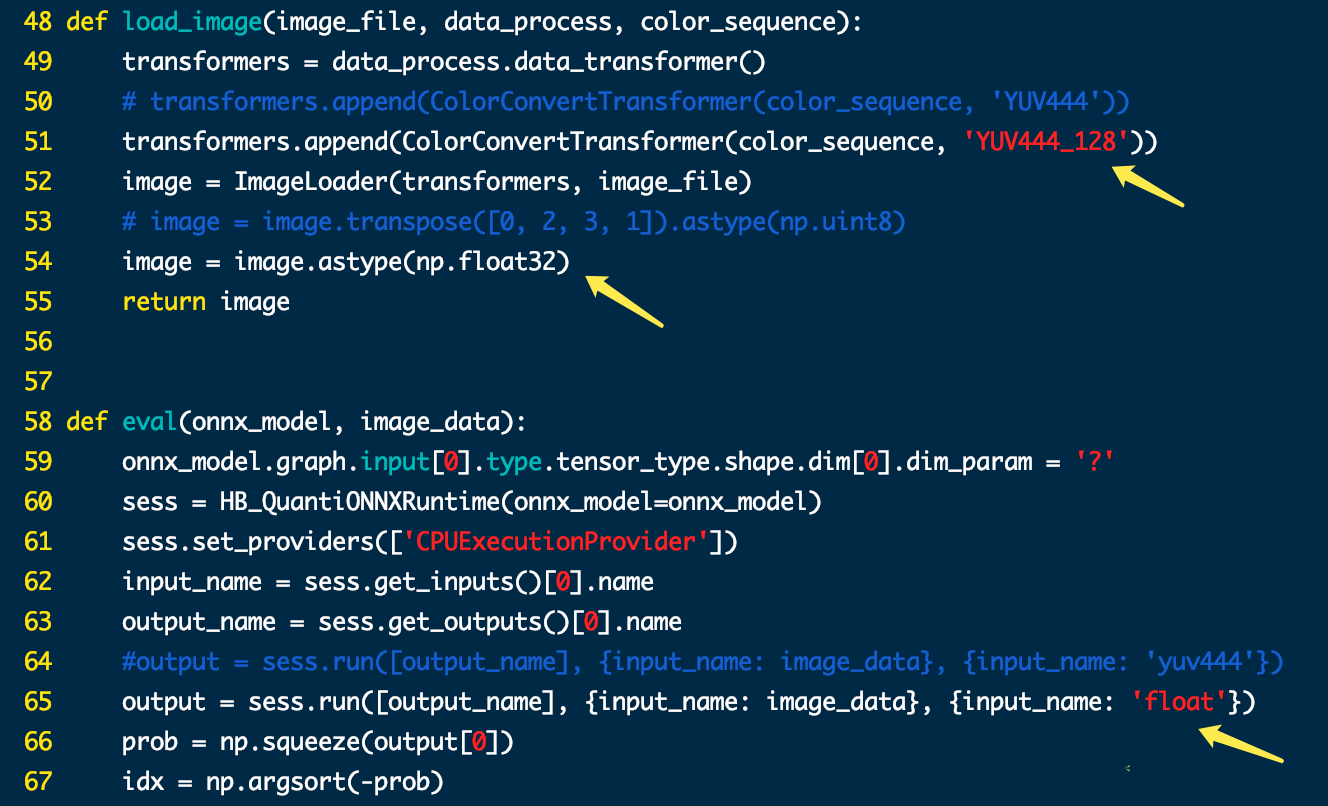

所以在 03_classification/cls_inference.py 代码中的改动为以下几处：

1. #51 将 YUV444 更改为 YUV444_128，即在上文所述的 data_transformer 之后再添加 BGR->YUV444_128 的转换，以适配上图中的 input_type
2. #54 去掉了 transpose，因为如上文所述，quanti.onnx 为了满足 BPU 要求是 NHWC 输入，而 original_float.onnx 为 NCHW 输入
3. #54 将 dtype 配置为 np.float32，以适配上图中的 type
4. #65 将 yuv444 更改为 float

5. 完成以上改动后可基于 04_inference.sh 脚本直接推理 *_original_float.onnx，验证结果准确性。

• input_type_rt: 'bgrp', input_type_train: 'bgrp':

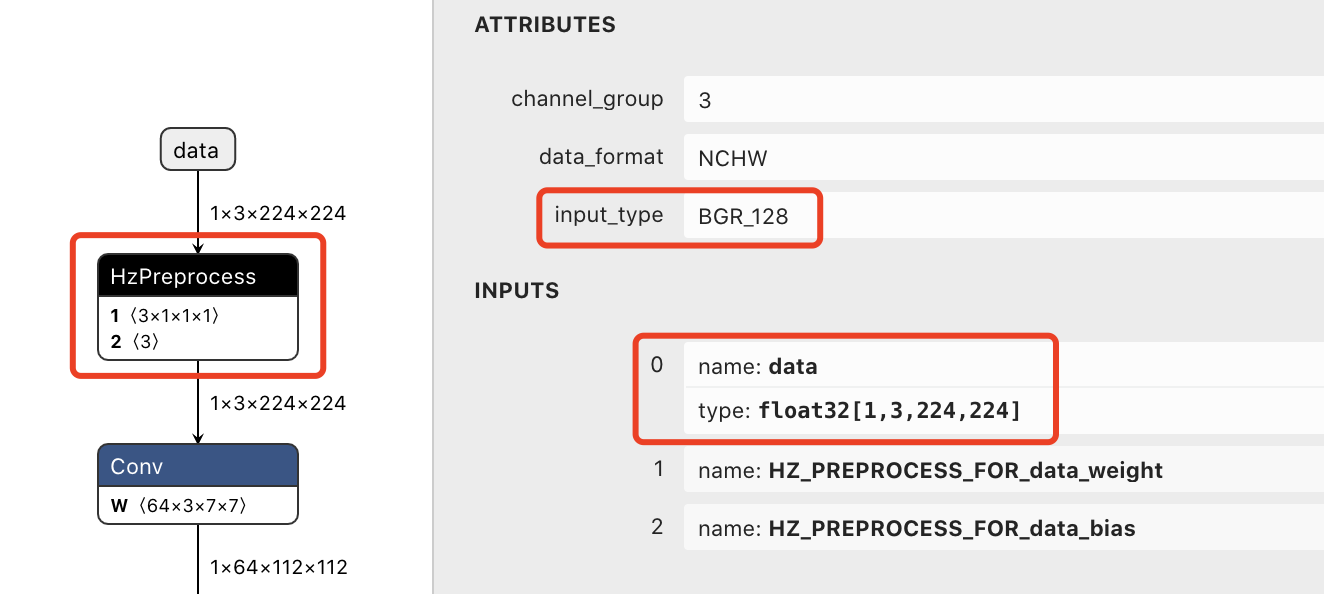

预处理节点 HzPreProcess 参数如下图所示:

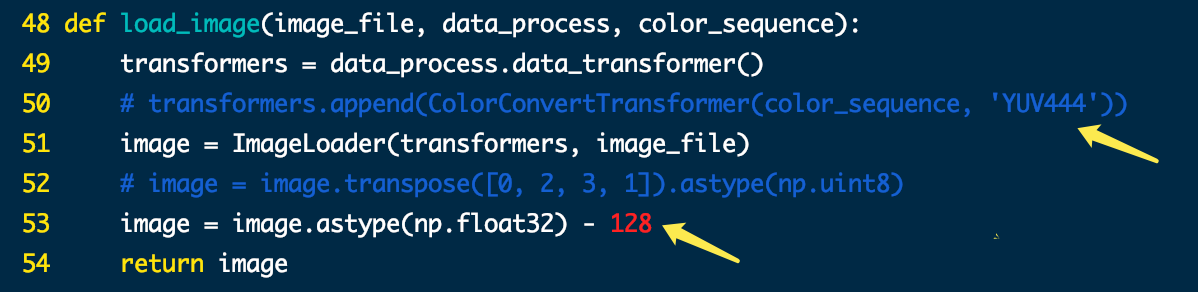

03_classification/cls_inference.py 改动如下所示：

1. #50 注释掉 BGR->YUV444 的颜色空间转换
2. #53 改动 dtype 为 np.float32，并减 128 以适配 BPU 输入要求
3. #65 改动与上述一致

2) 05_miscellaneous/01_lenet_gray:

• input_type_rt: 'gray', input_type_train: 'gray':

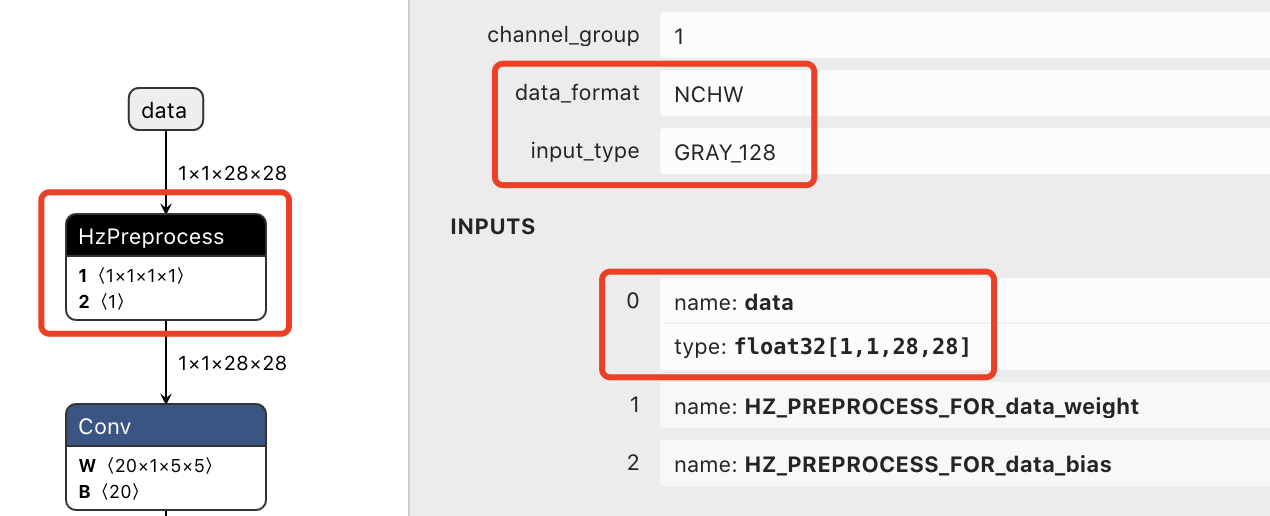

预处理节点 HzPreProcess 参数如下图所示：

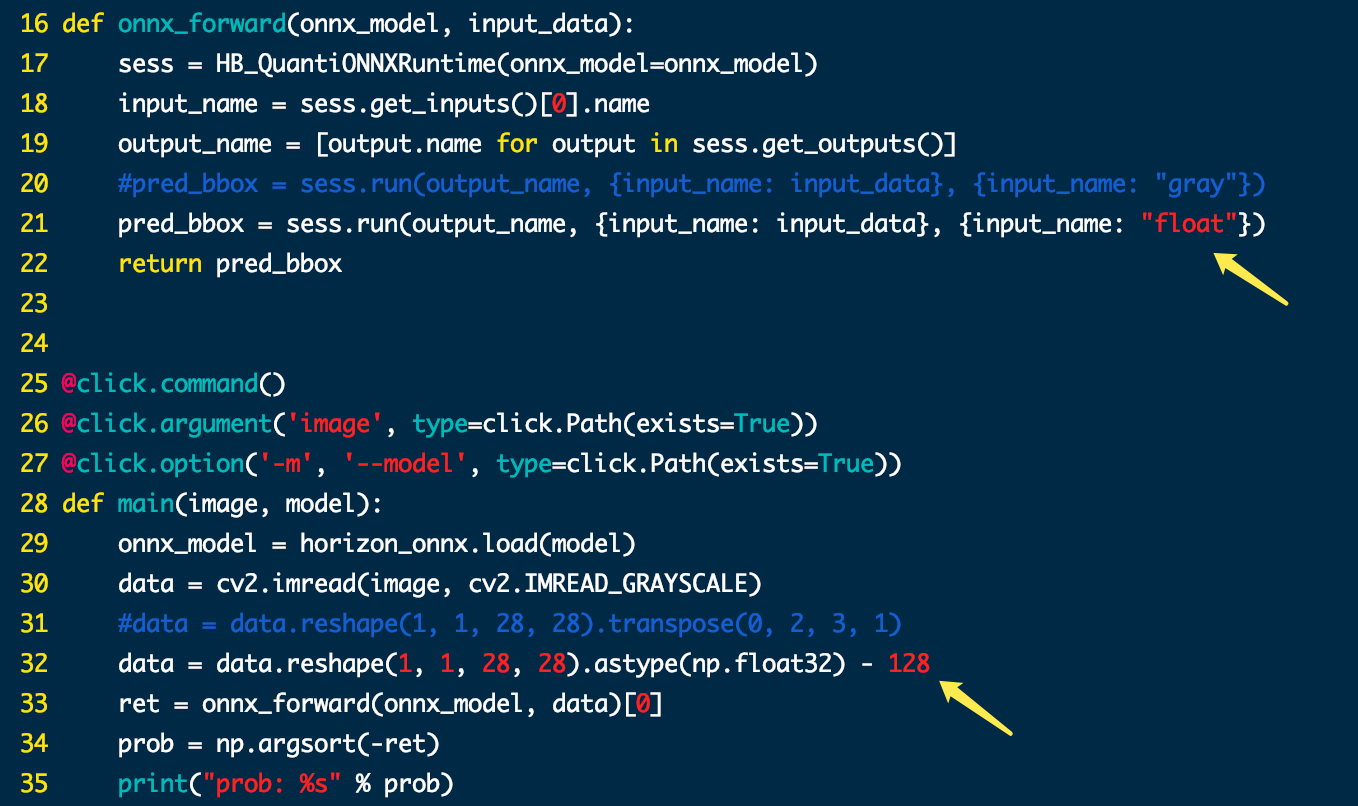

01_lenet_gray/mapper/inference.py 改动如下：

1. #21 将 gray 更改为 float
2. #32 将 transpose 去除，将 dtype 配置为 np.float32，并减 128

3) 05_miscellaneous/02_resnet50_feature:

• input_type_rt: 'featuremap', input_type_train: 'featuremap':

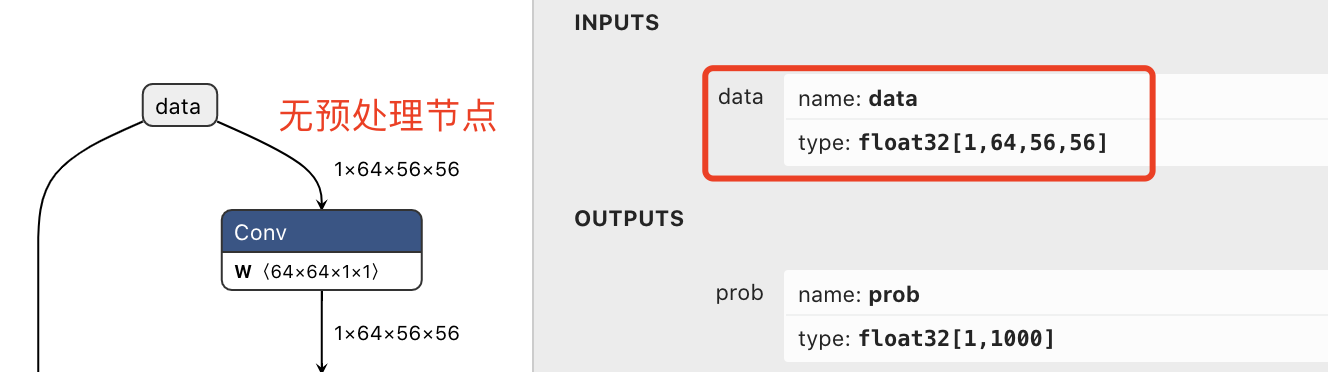

如下图所示，feature 输入的模型没有预处理节点，模型以 float32 输入。所以代码上不用做任何修改，可以直接基于量化模型的代码和脚本运行。
