【入门课程】06-AI 开发实战演练 - MNIST

相关代码和文档共16M:
下载地址: https://pan.horizon.ai/index.php/s/mpm8deD2NBrKdYd
演示视屏157M，时长25分钟
下载地址: https://pan.horizon.ai/index.php/s/x8cAnjxpyCaz6Ae

1.1训练任务简介:

mnist项目网址: http://yann.lecun.com/exdb/mnist/

MNIST项目的目的是将0-9的手写数字图片正确分类.

项目总共包含60000张图片, 其中50000张为训练图片, 10000张为测试图片.

每张图片长28像素, 宽28像素, 单通道. 每张图包含

一个数字，每个数字被放在图片的中央.

它们长成这样:

1.2 工具包说明
此文档配套软件包为“工具链3.2.0版本”.
下载网址为：
https://pan.horizon.ai/index.php/s/7PjWC6iJmsiLJSC?path=/Tensorflow

密码: 密码请联系地平线获取

需要的安装包:
Docker/tensorflow-horizon-docker-v3.2.0.tar.gz
Embedded-System-SDK/embedded_release_sdk-v3.2.0.6.tar.gz

说明文档:

Doc/Tensorflow-Doc-v3.2.0.1_cn.zip

安装环境说明:

请参考文档: 2.0节硬件需求和 3.3 节使用 Docker 镜像

启动docker包:

docker load < tensorflow-horizon-docker-v3.2.0.tar.gz

docker run -it --rm --shm-size="15g" -v /home:/data hub.hobot.cc/aitools/tf-toolkit:v3.2.0.3 /bin/bash

1.3 模型训练说明

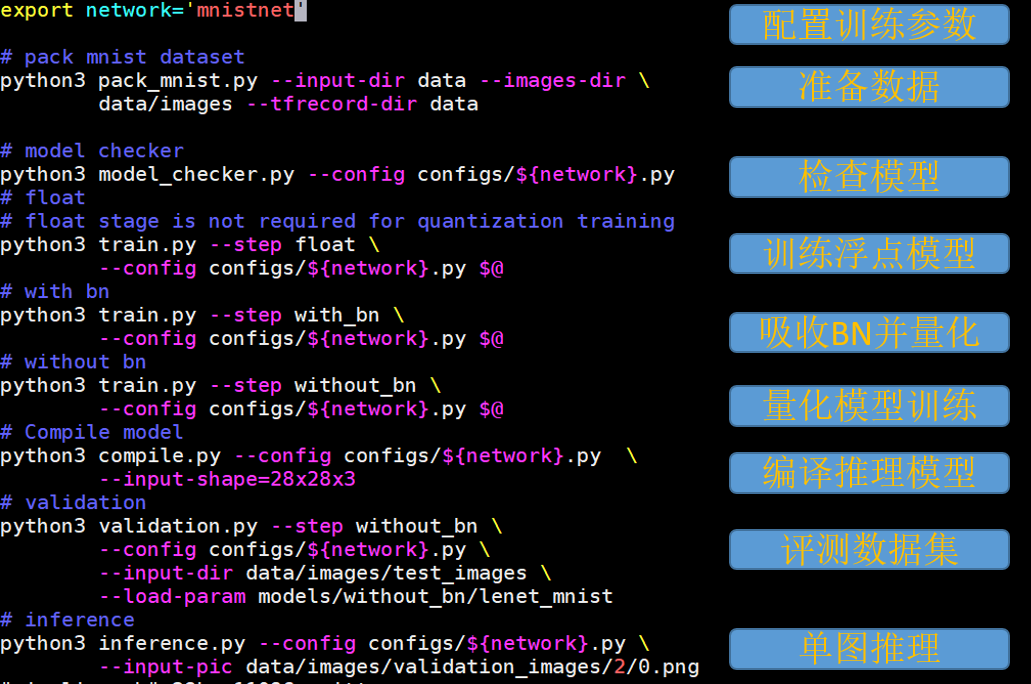

运行方法:
直接将mnist_classification 工程放在docker中home目录下.
可直接运行 sh pipline.sh.
整个过程需要10分钟左右.
pipline.sh 是训练入口.

test_images 测试集指标, 该指标将用于检验模型部署一致性.:

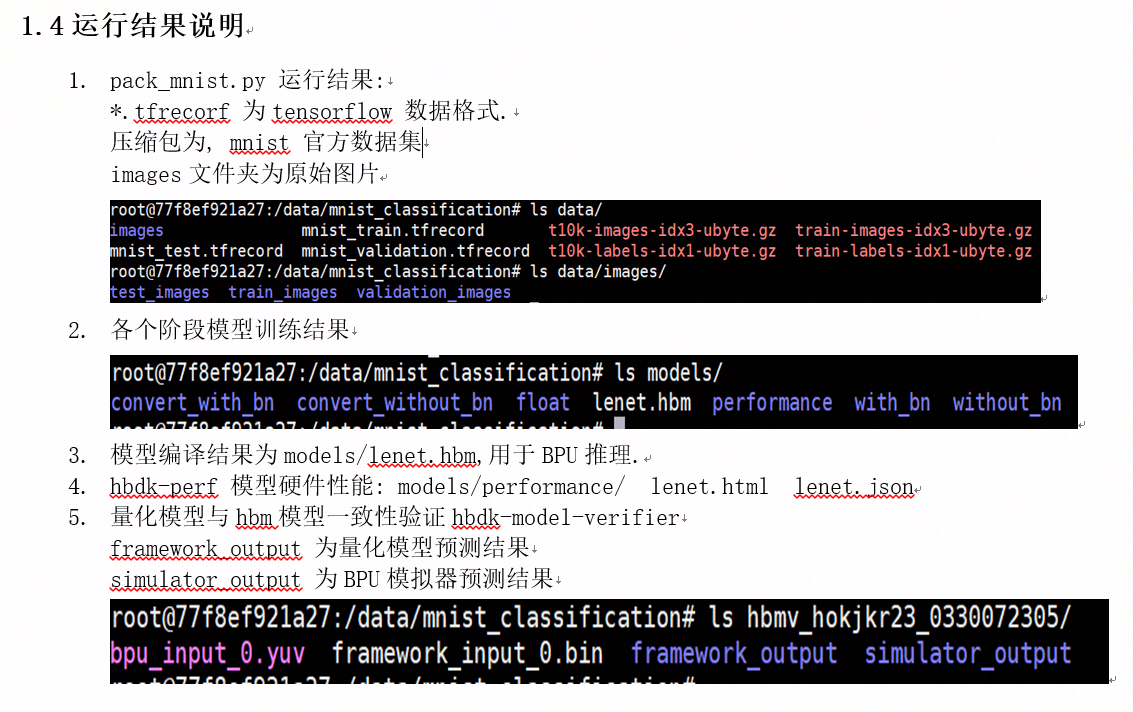

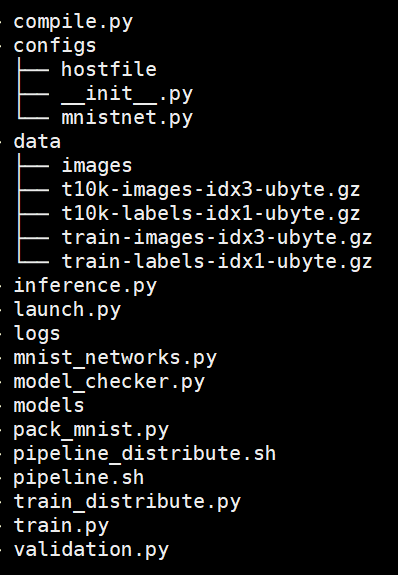

mnist_classification 文件目录, 文件作用简介:

configs/mnistnet.py 配置训练参数

pack_mnist.py 打包训练集,验证集,测试集到

data/*.tfrecord.保存图片到目录data/images/.

validation.py 测试集评测.

inference.py 单张图片推理.

mnist_network.py 搭建网络结构.

sh pipline.sh.单机训练入口

sh pipline_distribute.sh.多机训练入口[待完善]

models 保存各阶段训练结果.

2.模型部署说明

2.1 初步认识perf_code

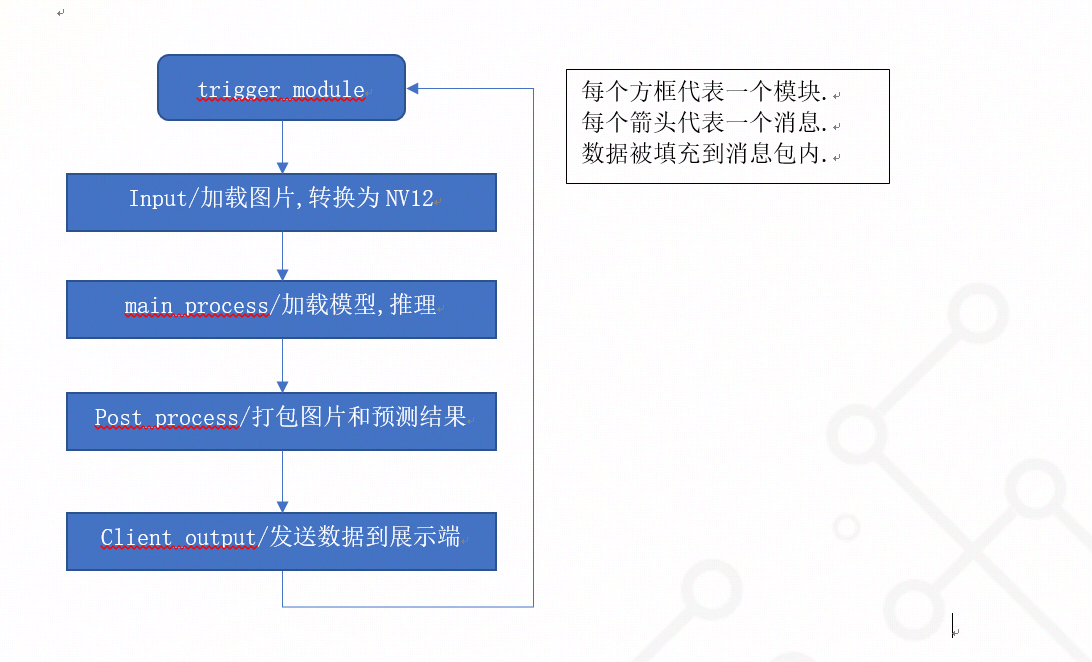

阅读工具链文档可知:

perf_code 基于hobot_framework workflow实现, 用于测试BPU硬件性能.

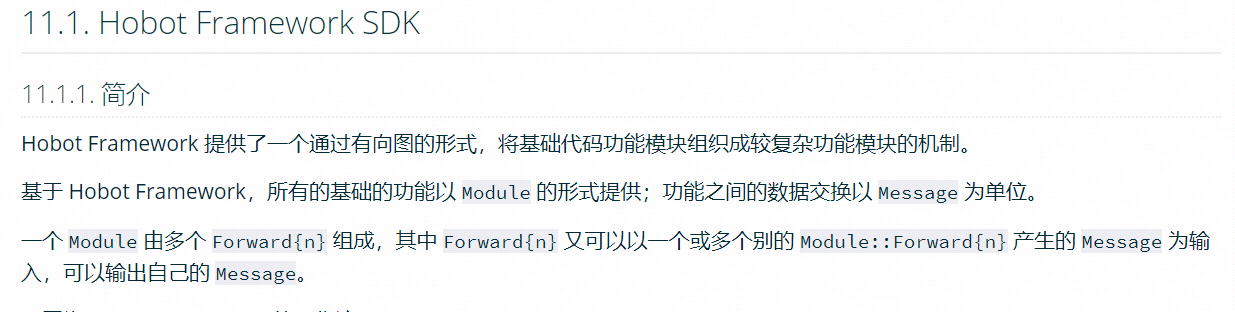

请阅读文档HBDK3.2.0 11.1. Hobot Framework SDK.
下载embedded_release_sdk-v3.2.0.6,解压到docker的/data目录下
cd /data/embedded_release_sdk-v3.2.0.6/embedded_release_sdk/example_code/analysis/perf_code

运行mobileNetV2 对imageNet预测:

2.2 基于perf_code实现mnist测试

目标:
1.对每张测试图片做出预测, 判断预测结果是否正确.
2.客户端显示图片和预测结果.

3.一致性验证: PC机上精度指标与 96board上精度指标一致.
4.演示添加module以及相应的message

HBDK3.2.0 文档也提供相关开发示例: 参考文档11章 SDK

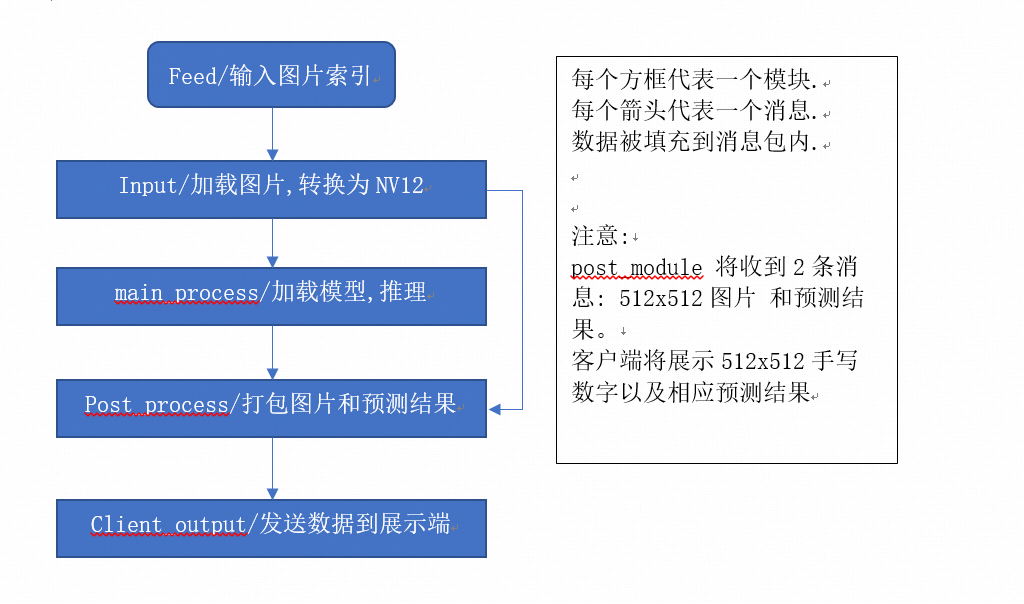

与2.1节workflow差异: 由于mnist图片尺寸为28*28,故在input模块中新增图片放大模块[512*512], 并将消息传递给post_process.

以下修改均基于工程perf_code, 修改过程如下:
需要修改以下文件:
src/modules/vo/message.h [规定消息格式]
src/modules/input/perf_input_module/perf_input_module.cc [定义输入模块]

src/modules/input/perf_input_module/perf_input_module.h
src/modules/post_process_modules/class_post_process_module.cc [定义后处理模块]

src/examples.cc [定义workflow]

定义消息数据结构:

在头文件src/modules/vo/message.h中添加消息类型IntMessage

2. 添加数据预处理模块:
替换src/modules/input/perf_input_module : perf_input_module.cc perf_input_module.h

3. 后处理模块组装消息与输出预测日志

修改src/modules/post_process_modules/class_post_process_module.cc

判断预测是否正确:

重新组装消息 FORWARD_DEFINE(ClassPostProcessModule, 0):
auto frame0 = dynamic_cast< ParsingMessage *>( (*input[1])[0].get() );

auto frame = frame0->get_frame_msg();

Init函数添加触发条件，即两条消息同时存在时启动模块:
auto condition = hobot::Expression::Require(0, 1, false)->And(hobot::Expression::Require(1, 1, false));

修改标签文件:

std::ifstream fi("mnist_test.list");

4. 搭建workflow和添加触发条件:

src/examples.cc 添加消息头文件: #include "modules/vo/message.h"
src/examples.cc

添加lenet模型选项: || _main_name == "lenet"
修改workflow

读取mnist测试图片数量, 传递index 消息

2.3 编译运行以及结果展示

编译生成可执行文件 perf_mnist
mkdir build && cd build && cmake .. && make
拷贝文件到开发板:
将测试图片, perf_mnist, lenet.hbm, start_mnist.sh, mnist_test.list 拷贝到开发板目录example_prebuilt/analysis/perf
测试图片: 训练文件夹下的mnist_classification/data/images/test_images
模型文件: mnist_classification/models/lenet.hbm

打开日志开关:
修改config.json 中 "vlog_level": 3

生成测试图片文件列表:
find test_images -name "*.png" > mnist_test.lst
打开客户端工具client, 选择Record模式
运行测试脚本: sh start_mnist.sh

查看预测正确的图片总数: 9927
grep -c "is_correct=1" log/INFO_*
查看预测错误的图片总数: 73
grep -c "is_correct=0" log/INFO_*
计算正确率: 9927/10000.0 = 99.27 % 真机测评与PC端预测结果一致，指标一致性验证成功

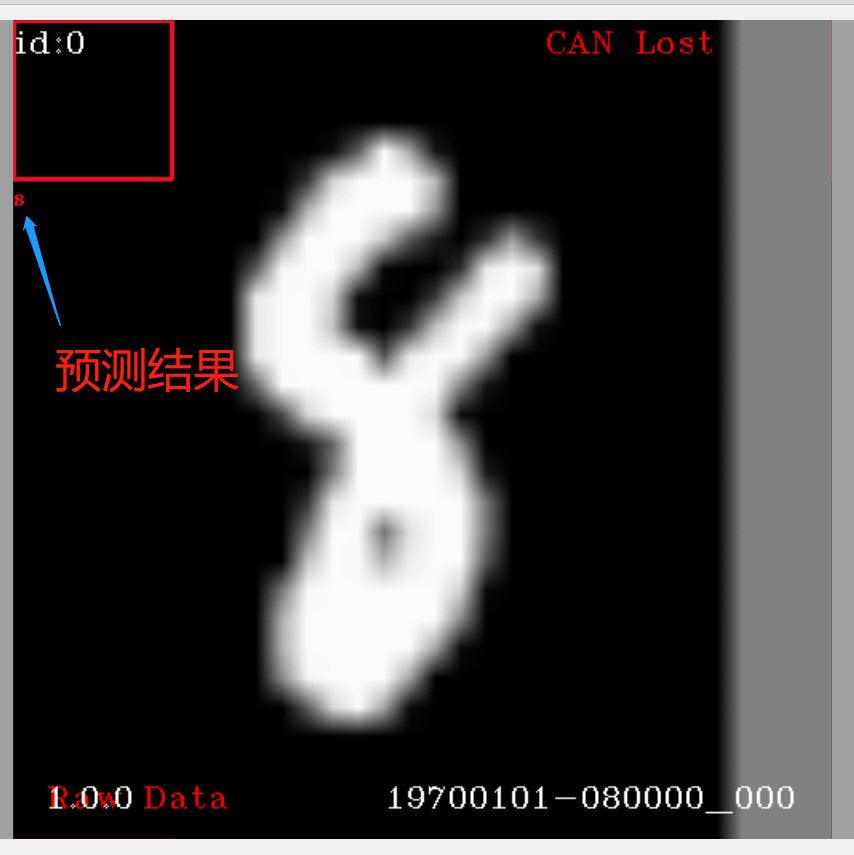

客户端效果
