1. 引言

在模型部署工作中，当出现hbm模型精度不符合预期的情况时，需要做精度一致性的验证，即QAT模型、bc、hbm模型的输出精度一致性。精度一致性一直都是相对繁琐的工作，而且相对于 J5 工具链，J6 工具链的 QAT 链路有着显著的不同，且其复杂程度更高。这些差异直接导致了在精度一致性验证的流程上存在着部分区别。精度一致性验证在实际应用中至关重要，它关系到产品的性能和质量。为了帮助相关人员更好地理解和掌握这一流程，本文将结合J6工具链QAT链路具体实例，详细演示完整的精度一致性验证流程，包括各个关键环节的操作步骤、注意事项以及可能出现的问题及解决办法。

2. J6 QAT模型转换流程简介

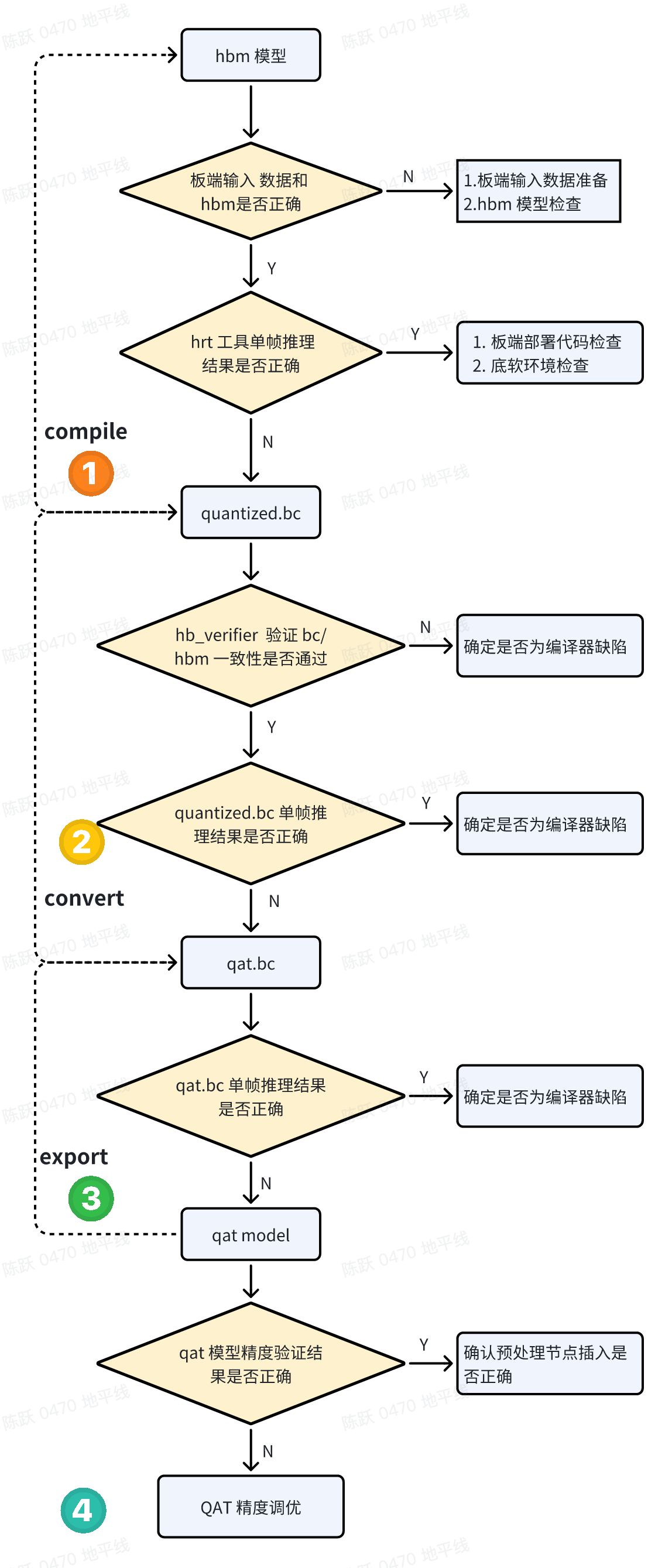

下图中对比了 J6 工具链PTQ/ QAT模型转换流程，J6 工具链 QAT模型转换可以简单描述为以下步骤：

1. 步骤 1：完成QAT。结合 J6工具链用户手册完成模型的 calibration/量化训练，并验证伪量化模型的精度；
2. 步骤:2：export出伪量化bc。加载训练好的伪量化模型权重，使用from horizon_plugin_pytorch.quantization.hbdk4 import export接口导出qat.bc(伪量化 bc)，在此过程中可以自定义model name，input&output name以及 desc信息；
3. 步骤 3：适应性修改伪量化bc。这部分主要涉及对 qat.bc插入pyramid/resizer、归一化、transpose等预处理节点，详情请参考J6工具链用户手册【模型部署实践指导】章节；
4. 步骤 4：convert。将qat.bc量化为定点 bc(quantized.bc)；
5. 步骤 5：节点删除。此阶段可以选择性删除模型首尾部分Quantize、Dequantize、Reshape、Transpose、Cast节点，并在部署代码中进行适配；
6. 步骤 6：compile。将删除过节点的quantized.bc编译出上板部署的 hbm模型。
7. 步骤 7：板端部署。基于 UCP，将 hbm模型部署到板端。

以上为 J6 工具链 QAT链路的基本情况，可以预见，当出现精度一致性问题时，以上步骤都需要排查。下面将进行一致性验证的流程的详细阐述。

3.一致性验证流程

3.1 输入数据/模型确认

在正式开始精度一致性验证流程前，务必确认 hbm模型及其输入数据是否符合预期。

3.2 板端部署代码问题排查

1. 如果推理结果无误，说明是部署代码有误，通常情况下后处理代码出现问题的可能性较大，底软出现问题的概率较小；

2. 如果推理结果有误，则排查是否是工具链缺陷或者模型本身精度的问题。

示例代码：

3.3 hb_verifier一致性验证

1. 强烈建议使用真实数据作为hb_verifier工具的输入，这样可以更准确地验证一致性；
2. 如果验证未通过，说明是compile接口的问题；
3. 如果验证通过，则进行下一步quantized.bc的精度验证。

脚本使用示例：

3.4 quantized.bc精度验证

正常情况下，quantized.bc和 hbm的输出是完全一致的，这里使用 python api进行quantized.bc模型的单帧推理可视化。

这里也可以调用工具链封装的 python/UCP接口在测试集上验证quantized.bc的 metric精度。

1. 如果hb_verifier一致性验证通过，但是quantized.bc的可视化精度/metric指标较差，那么确定是模型本身的精度问题，建议继续进行下一步 qat.bc的精度验证。

相关示例代码如下：

3.5 qat.bc精度验证

quantized.bc是通过调用编译器的convert接口，对qat.bc进行定点化操作而得到的，需要注意的是，这一过程是有损的。也就是说，在这个转换过程中，可能会导致一定程度的精度损失。当发现quantized.bc的精度不符合预期时，我们首先要做的就是验证qat.bc的精度。这是因为qat.bc是quantized.bc的源头，如果qat.bc本身的精度就存在问题，那么无论后续如何处理quantized.bc，都无法达到预期的精度要求。所以，对qat.bc精度的验证是解决quantized.bc精度问题的关键步骤。

1. 如果quantized.bc精度异常，而 qat.bc精度正常，则说明是 convert定点化引起的量化误差较大，需要提交地平线技术人员分析；
2. 如果quantized.bc和 qat.bc精度都异常，则说明是export出的 qat.bc精度有问题，后续进行排查是 export接口问题还是 qat model精度的问题。

3.6 qat 模型精度验证

1. 如果 qat模型精度正常，而qat.bc精度异常：

   • 首先，要检查 export时qat model的状态、加载的权重是否正确；

   • 然后，使用 QAT的精度 debug工具，对比qat model和 qat.bc的逐层相似度等信息，定位引起误差的算子；

   • 确定引起误差的算子后，提交地平线技术人员进行分析处理。

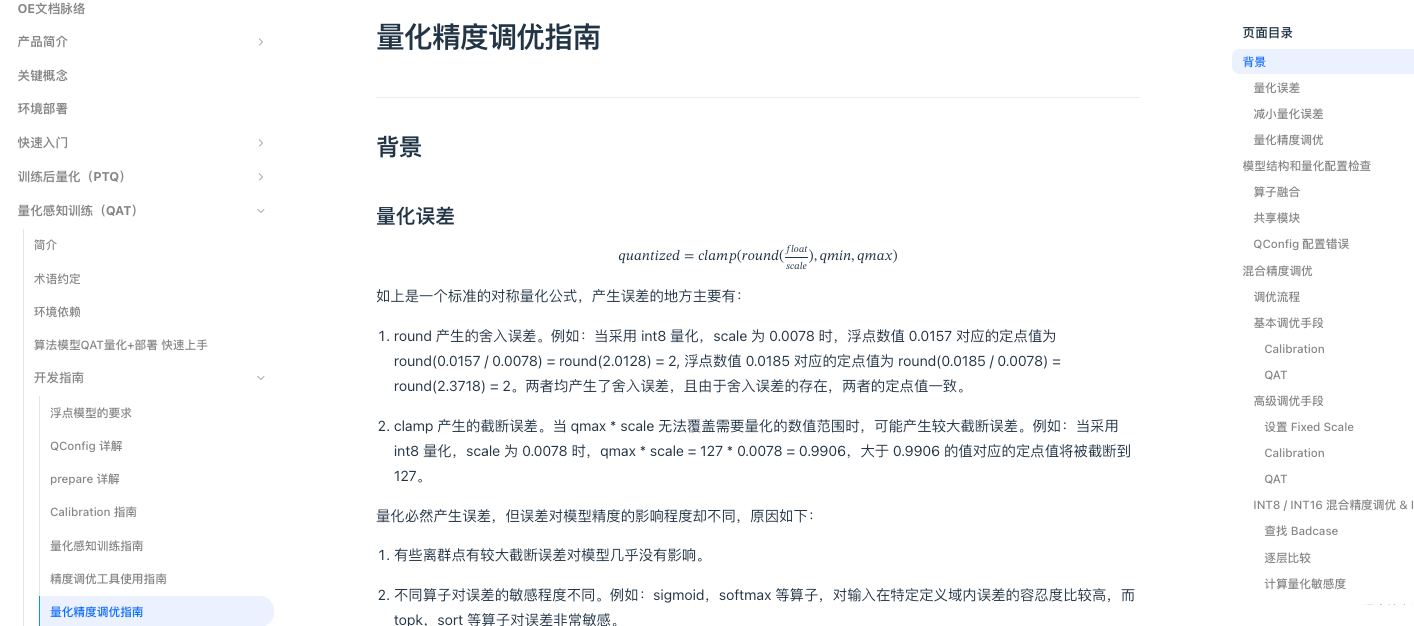

2. 如果 qat模型精度异常，那么就直接参考工具链用户手册进行 QAT模型的精度调优。具体章节如下：
