该示例为参考算法，仅作为在J6上模型部署的设计参考，非量产算法

简介

在自动驾驶视觉感知系统中，为了获得环绕车辆范围的感知结果，通常需要融合多摄像头的感知结果。目前更加主流的感知架构则是选择在特征层面进行多摄像头融合。其中比较有代表性的路线就是这两年很火的BEV方法，继Tesla Open AI Day公布其BEV感知算法之后，相关研究层出不穷，感知效果取得了显著提升，BEV也几乎成为了多传感器特征融合的代名词。但是，随着大家对BEV研究和部署的深入，BEV范式也逐渐暴露出来了一些缺陷：

• 感知范围、感知精度、计算效率难平衡：从图像空间到BEV空间的转换，是稠密特征到稠密特征的重新排列组合，计算量比较大，与图像尺寸以及BEV 特征图尺寸成正相关。在大家常用的nuScenes 数据中，感知范围通常是长宽 [-50m, +50m] 的方形区域，然而在实际场景中，我们通常需要达到单向100m，甚至200m的感知距离。 若要保持BEV Grid 的分辨率不变，则需要大大增加BEV 特征图的尺寸，从而使得端上计算负担和带宽负担都过重；若保持BEV特征图的尺寸不变，则需要使用更粗的BEV Grid，感知精度就会下降。因此，在车端有限的算力条件下，BEV 方案通常难以实现远距离感知和高分辨率特征的平衡；

• 无法直接完成图像域的2D感知任务：BEV 空间可以看作是压缩了高度信息的3D空间，这使得BEV范式的方法难以直接完成2D相关的任务，如标志牌和红绿灯检测等，感知系统中仍然要保留图像域的感知模型；

实际上，我们感兴趣的目标（如动态目标和车道线）在空间中的分布通常很稀疏，BEV范式中有大量的计算都被浪费了。因此，我们希望实现一个高性能高效率的长时序纯稀疏融合感知算法，一方面能加速2D->3D 的转换效率，另外一方面在图像空间直接捕获目标跨摄像头的关联关系更加容易，因为在2D->BEV的环节不可避免存在大量信息丢失，地平线提出了Sparse4D及其进化版本Sparse4D v2，从Query构建方式、特征采样方式、特征融合方式、时序融合方式等多个方面提升了模型的效果。

性能精度指标

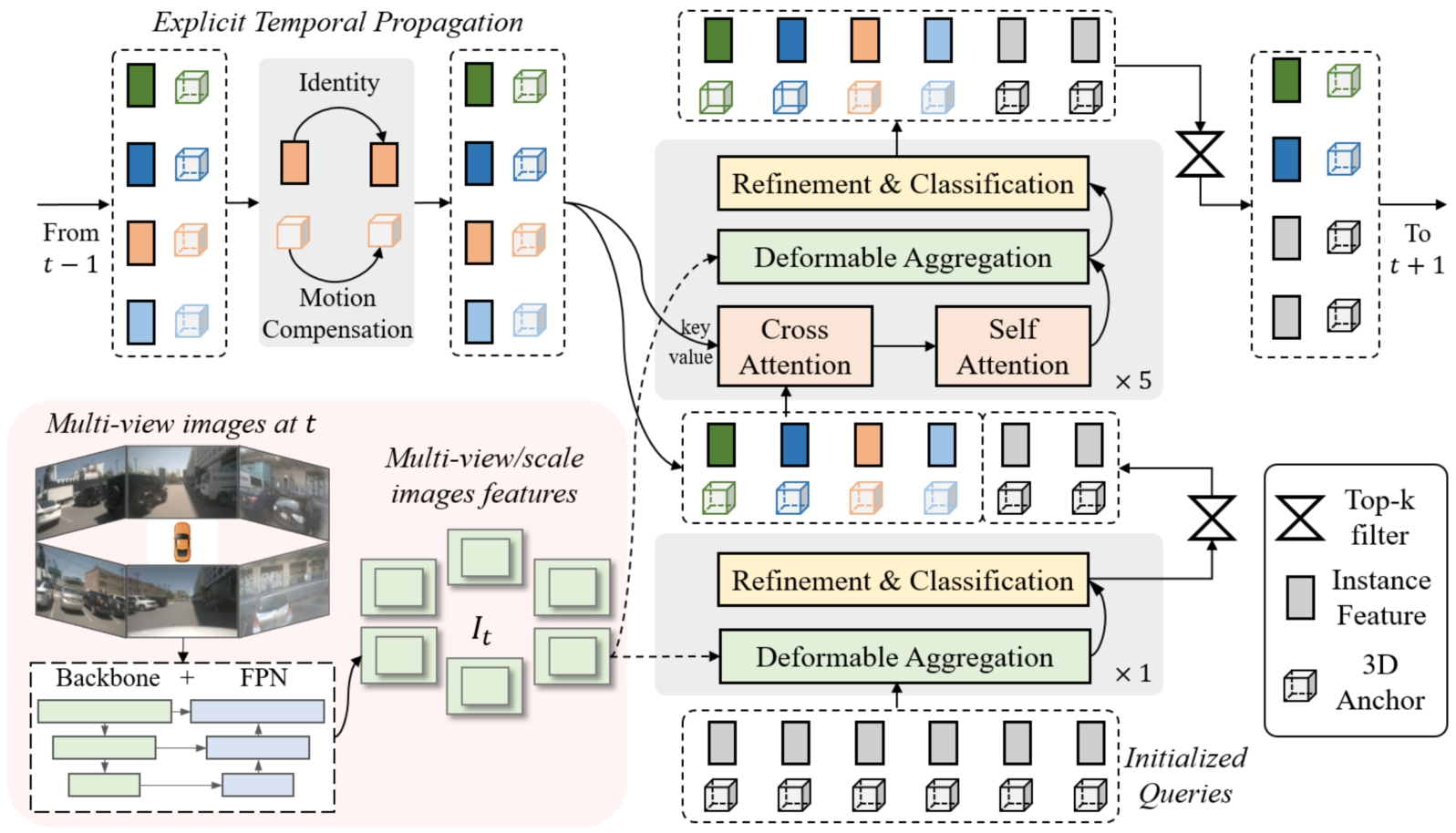

公版模型介绍

学习2D检测领域DETR改进的经验，我们也重新引入了Anchor的使用，并将待感知的目标定义为instance，每个instance主要由两个部分构成：

1. Instance feature ：目标的高维特征，在decoder 中不断由来自于图像特征的采样特征所更新；

2. 3D Anchor ：目标结构化的状态信息，比如3D检测中的目标3D框(x, y, z, w, l, h, yaw, vx, vy)；公版通过kmeans 算法来对anchor 的中心点分布进行初始化；同时，在网络中会基于一个MLP网络来对anchor的结构化状态进行高维空间映射得到 Anchor Embed ? ，并与instance feature 相融合。

基于以上定义，通过初始化一系列instance，经过每一层decoder都会对instance 进行调整，包括instance feature的更新，和anchor的refine。基于每个instance 最终预测的bounding box。

地平线部署说明

公版sparse4d在J6上部署的改动点为：

• resnet50替换为henet。

• num_anchor和num_temp_instances降低。num_abchor 900num_anchor和num_temp_instances降低。num_abchor 900-->384；num_temp_instances 600384；num_temp_instances 600-->128。

• 去除instance的update

• get和cache对当前帧的anchor、feature 和temp帧做融合（cat）

• 一阶段生成的featuremap只使用FPN的第二层（stride=16），非公版的使用4层。

• DeformableFeatureAggregation中kps_generator直接使用offset（linear）生成，非公版的基于anchor生成。

• RefinementModule对速度没有做refine计算，公版使用了。

下面将部署优化对应的改动点以及量化配置依次说明。

性能优化

改动点1：

backbone换为henet

改动点2

一阶段生成的featuremap只使用FPN的1层（公版使用4层），通过实验验证level_index=2（stride=16）时精度和性能平衡的更好。

/usr/local/lib/python3.10/dist-packages/hat/models/task_modules/sparsebevoe/head.py

改动点3：

• DeformableFeatureAggregation中kps_generator直接使用offset（linear）生成，非公版的基于anchor生成。（公版的方式会导致延迟增加）。

改动点4：

RefinementModule的velocity没有refine。经过实验公版的vx的refine对精度影响较小，基于性能考虑去除该操作。

改动点5：

InstanceBankOE模块：

• num_anchor数量降低（900num_anchor数量降低（900-->384），num_temp_instances数量降低（600384），num_temp_instances数量降低（600-->128）

• update：取消原instance_bank的update

精度优化

浮点精度

改动点1

get中对当前帧的anchor和instance_feature融合temp_anchor 和temp_feature（num_temp=128）

改动点2

• cache时，仍使用topk（k=128）获取当前帧高得分的instance作为下一帧的输入

• 新增融合上一帧的cache（memory_cache），最后返回num_memory个instance作为当前帧最终的Cache。cache=memory_cache+cache

cache_instance部分v1、v2均不量化！

量化精度

为量化精度保证，我们将以下的算子配置为int16或int32输出：

• temp_interaction、interaction操作中对输出的instance_featuremap使用固定scale的int16量化

/usr/local/lib/python3.10/dist-packages/hat/models/task_modules/sparsebevoe/head.py

注：fix_Scale不同的数据集数据范围不同，需要根据私有数据集的数据范围固定，scale计算方式为：输入最大值的绝对值（比最大值稍大保证可覆盖）除以int16 或int8最大值

• 获取instance的anchor时，对anchor的量化以及结合时序anchor的cat算子使用int16保障精度：

/usr/local/lib/python3.10/dist-packages/hat/models/task_modules/sparsebevoe/memory_bank.py

• KeyPointsGenerator：key_points的生成中对offset、keypoints_add做int16量化。

/usr/local/lib/python3.10/dist-packages/hat/models/task_modules/sparsebevoe/det3d_blocks.py

• RefinementModule：对中间的add层和输出层做int16和int32的输出（注意cache不能int32输出，还需输入给下一帧）

/usr/local/lib/python3.10/dist-packages/hat/models/task_modules/sparsebevoe/det3d_blocks.py

• DeformableFeatureAggregation：对point做固定scale和int16量化。

/usr/local/lib/python3.10/dist-packages/hat/models/task_modules/sparsebevoe/blocks.py

注：fix_Scale不同的数据集数据范围不同，需要根据私有数据集的数据范围固定，scale计算方式为：输入最大值的绝对值（比最大值稍大保证可覆盖）除以int16 或int8最大值

总结与建议

部署建议：

• 可以使用单层feature来做特征提取，根据精度和性能表现选择某层stride特征。

• 根据实际情况配置anchor数，对anchor个数做合理裁剪，在精度影响较小的前提下提升性能。

• 适当减轻模型，例如降低self_attn和cross_attn 输入维度，减少embedding_dim、num_points、decoder layer、num_head数量，选择对浮点精度影响较小的性能最优的配置组合。

• 对points相关的计算（anchor_projection、project_points、key_points计算）建议开启int16和手动固定scale的方式。

• 使用精度debug工具、敏感度分析工具来降低量化损失。

• 若追求更高的性能，可以使用地平线征程6的高效backbone-henet。训练策略上对backbone单独配置较大的学习率

本文通过对SparseBevOE在地平线征程6上量化部署的优化，使得模型在该计算方案上得到latency为13ms的部署性能，同时，通过SparseBevOE的部署经验，可以推广到其他模型部署优化，例如包含使用稀疏BEV的模型部署。
