J6X电源状态

J6X芯片电源域

J6x内部有AON、MCU和Main域三个电源域。其中AON为非下电状态需要一直供电的电源域，MCU电源域用于给Hsm和MCU及其内部IP供电，Main域给其他部分供电。

J6X电源状态列表

J6x目前实现了Off，MCU only，Working，Deep sleep和LightSleep五种电源状态，详细说明如下：

+------------+------------------------------------------+-----+-----+------+---------+
| 电源状态 | 描述 | AON | MCU | Main | DDR颗粒 |
+------------+------------------------------------------+-----+-----+------+---------+
| Off | 芯片完全下电 | Off | Off | Off | Off |
+------------+------------------------------------------+-----+-----+------+---------+
| MCU only | MCU Rcore正常工作 | On | On | Off | Off |
+------------+------------------------------------------+-----+-----+------+---------+
| Deep sleep | 只有AON工作，可被唤醒 | On | Off | Off | 自刷新 |
+------------+------------------------------------------+-----+-----+------+---------+
| Working | 正常工作模式 | On | On | On | On |
+------------+------------------------------------------+-----+-----+------+---------+
| LightSleep | Mcu正常工作，main仅ddr颗粒供电维持自刷新 | On | On | Off | 自刷新 |
+------------+------------------------------------------+-----+-----+------+---------+

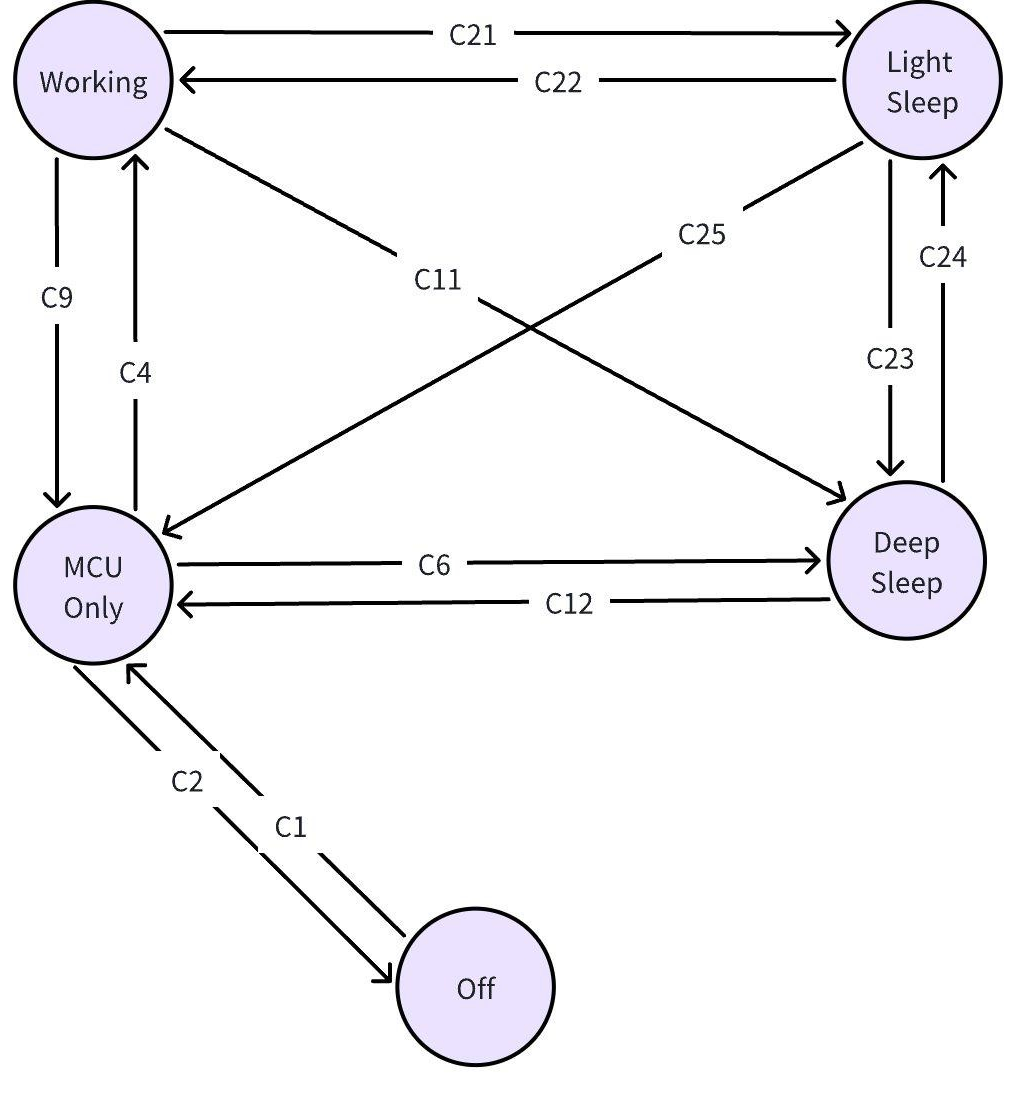

J6X电源状态迁移表

+-------------------+--------+----------+---------+------------+-------------+
| Current state(行) | | | | | |
| ->end state（列） | Off | MCU only | Working | Deep sleep | Light sleep |
+-------------------+--------+----------+---------+------------+-------------+
| Off | UND | C1 | C1+C4 | UND | UND |
+-------------------+--------+----------+---------+------------+-------------+
| MCU only | C2 | UND | C4 | C6 | UND |
+-------------------+--------+----------+---------+------------+-------------+
| Working | UND | C9 | UND | C11 | C21 |
+-------------------+--------+----------+---------+------------+-------------+
| Deep sleep | C12+C2 | C12 | C12+C4 | UND | C24 |
+-------------------+--------+----------+---------+------------+-------------+
| Light sleep | C25+C2 | C25 | C22 | C23 | UND |
+-------------------+--------+----------+---------+------------+-------------+

Cx：状态迁移向量编号。
UND：代表该状态迁移向量未定。
C11: 对于进入低功耗状态，推荐使用本状态而非组合状态。

J6X电源状态迁移说明

C1(Off->MCU only)

说明：系统从MCU only状态跳转到Off状态。
过程：
1. 此时Main域已经完全下电，包括外部DDR颗粒。
2. TJA1145进入低功耗模式，配置成功后，INH引脚会转换为高阻态，并被板级下拉电阻拉低。
3. VR5510检测到POWERON1引脚拉低，按照OTP设定的流程完成下电。
API方法： SysPower_Shutdown()

C4(MCU only->Working)

说明：系统从仅MCU域工作到仅AON域上电，此时Main域应该处于下电状态。
过程：
1. 此时处于MCU only状态，不需要关心Main域包括外部DDR颗粒状态（由进入MCU only状态时完成设置）。
2. AON区域标记当前是DeepSleep而非下电。
3. 设置唤醒源。
4. IPC通知HSM准备进入Deep sleep状态。
5. 确保Main域处于Off状态(Pmu_Lld_PerformMainDoMainOff)。
6. MCU core进入WFI状态。
7. HSM进入WFI状态。
8. PMU检测到所有MCU core进入Suspend状态后，输出STBY信号，将VR5510设置为STANDY状态，只保留AON供电。
API方法：
1. SysPower_Suspend
2. SysPower_GpioWakeupSet/SysPower_RtcWakeupSet

C9(Working->MCU only)

说明：系统从Working状态到只有AON供电的状态
过程：
1. MCU通过IPC发送SOC进入低功耗命令。（可选）
2. Acore走Linux正常Suspend流程。
3. Acore在ATF中切换DDR状态为自刷新状态。
4. Acore发送SCMI发送CMD到MCU侧发起Deep Sleep流程。
5. MCU侧获取并保存Acore的启动地址到AON区域。
6. 等待Acore所有核进入Suspend状态。
7. MCU侧关闭Main域PMU。
8. AON区域保存当前是Deep sleep模式而非下电模式。
9. 设置唤醒源。
10. MCU通过IPC通知HSM进入Suspend状态，然后MCU进入Suspend状态。
11. HSM进入Suspend状态。
12. PMU检测到所有MCU core进入Suspend状态后，输出STBY信号，将VR5510设置为STANDY状态，只保留AON供电。
API方法：
1. Linux shell：systemctl suspend
2. MCU通知Main域休眠：SysPower_MainStateSwitchNotify

C12(Deep sleep->MCU only)

说明：系统从正常工作状态到LightSleep状态，此状态为Main域下电状态，DDR颗粒自刷新状态。
过程：
1. Mcu设置当前休眠默认为light sleep。
2. Mcu通过IPC通知Main域休眠。
3. Acore走Linux休眠流程。
4. Acore通过SCMI发送CMD到Mcu侧发起休眠流程。
5. Mcu给Acore所有相关PMU下电。
6. Mcu给Acore除ddr颗粒供电外其他PMIC下电。
API方法：
1. SysPower_SetSleepMode：设置休眠模式。
2. SysPower_MainStateSwitchNotify：通知Main域休眠。

C22(LightSleep->Working)

说明：系统从仅LightSleep到仅Aon域上电，此时Main域应该处于下电+ddr自刷新状态。
过程：
1. AON区域标记当前是DeepSleep而非下电。
2. 设置唤醒源。
3. IPC通知HSM准备进入Deep sleep状态。
4. MCU core进入WFI状态。
5. HSM进入WFI状态。
6. PMU检测到所有MCU core进入Suspend状态后，输出STBY信号，将VR5510设置为STANDY状态，只保留AON供电。
API方法：
1. SysPower_Suspend
2. SysPower_GpioWakeupSet/SysPower_RtcWakeupSet

C24(Deep sleep->LightSleep)

说明：系统从LightSleep状态到仅Mcu工作状态，此状态为Main域下电状态，DDR颗粒自刷新状态。
过程：Mcu给Acore所有相关PMIC下电。
API方法：
1. MCU直接给Main域下电：Pmu_PerformMainDomainForceOff
