1. 功能概述¶

本文档为地平线功能安全（FuSa）的诊断服务的Sample Code使用手册，文档说明了Diagnose Sample实现架构、平台支持、运行指南、运行结果说明、命令行等内容，使得用户能够正确使用该Sample，从而了解如何编写一个用户APP来接入地平线诊断框架，快速实现诊断信息上报功能。

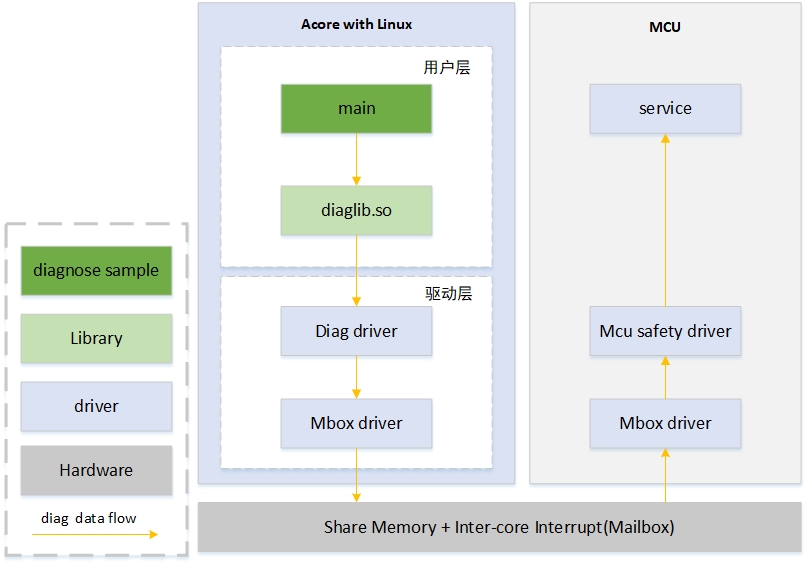

1.1. 软件架构说明¶

本文档提及的Sample主要为一个Diagnose Process示例。它主要实现以下功能：

（1）Sample通过diaglib提供的API，将诊断信息上报给MCU。

用户可以参考该Sample来编写一个Diagnose Process程序接入地平线诊断框架，快速实现诊断信息上报功能。

1.2. 代码位置及目录结构¶

本Sample的代码位于工程目录：{sdk_dir}/test/samples/platform_samples/source/S83_Sample/S83E03_BaseService/diagnose_sample；

目录结构如下：

1.3. API流程说明¶

API流程图如下：

主干代码：

2. 编译¶

2.1. 编译环境¶

本Sample的编译环境使用SDK中的build工具，请参考： Build环境建立。

2.2. 编译说明¶

本Sample编译依赖diagnose系统相关的头文件：

编译依赖的库有如下：

编译命令：

3. 运行¶

3.1. 支持平台¶

Matrix 6E/M

3.2. 板端部署及配置¶

刷写系统软件镜像后，本Sample的可执行文件位于板端：/app/sample/S83_Sample/S83E03_BaseService/diagnose_sample/bin/diagnose_sample；

3.3. 运行指南¶

3.3.1. 运行方法¶

本文的demo sample可以通过-h获取帮助。

执行诊断上报功能，执行命令：

执行携带payload的诊断上报功能，执行命令：

运行结果说明：参考说明

3.3.2. 运行命令行说明¶

diagnose_sample ：应用程序名字。

下面的表格是具体参数的说明：

参数名	用法	是否必需
-F	指定功能参数	是
-m	指定module_id	是
-e	指定event id	是
-t	指定event状态	是
-n	指定上报次数	否

帮助菜单：

3.3.3. 运行结果说明¶

Sample可执行程序运行成功时，mcu串口日志会有如下打印：

J6E/M A核诊断示例
