1. 为什么是灰度图

相较于 RGB 三通道图像，灰度图仅保留亮度信息（Y 分量），数据量减少 2/3，相比于常用的NV12图像，数据量减少1/3，内存占用与计算负载显著降低。对于下游网络结构而言，单通道网络计算量/参数量也会更少，这对边缘设备的实时处理至关重要。

灰度图部署有一个问题：如何将视频流中的 NV12 数据高效转换为模型所需的灰度输入，并在工具链中实现标准化前处理流程。

视频通路传输的原始数据通常采用 NV12 格式，这是一种适用于 YUV 色彩空间的半平面格式：

• 数据结构：NV12 包含一个平面的 Y 分量（亮度信息）和一个平面的 UV 分量（色度信息），其中 Y 分量分辨率为 W×H，UV 分量分辨率为 W×H/2。

• 灰度图提取：对于灰度图部署，仅需使用 NV12 中的 Y 分量。以 1920×1080 分辨率为例，若NV12中Y与UV分量连续存储，Y 分量占据前 1920×1080 字节，后续部分为 UV 分量，可直接忽略或舍弃，若分开存储，使用起来更简单。

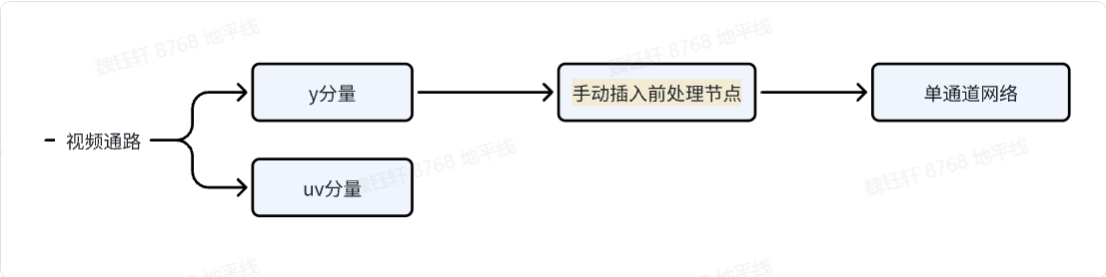

2. 灰度图部署数据链路

视频通路过来的数据不能直接是灰度图，而是nv12数据，对于灰度图部署，可以只使用其中的y分量。

2.1 手动插入前处理节点

在工具链提供的绝大部分材料中，前处理节点多是对于3通道网络、nv12输入进行的，查看工具链用户手册《进阶内容->HBDK Tool API Reference》中几处api介绍，可以发现也是支持gray灰度图的，具体内容如下：

• insert_image_convert(self, mode str = "nv12")

对于batch输入，均值、标准化、归一化等操作，可以在insert_image_preprocess中实现：

• insert_image_preprocess( self, mode str, divisor int, mean List[float], std List[float], is_signed bool = True)

手动插入前处理节点可参考：

• mean = [0.485] 和 std = [0.229]：定义图像归一化时使用的均值和标准差

• func = qat_bc[0]：获取量化感知训练 (QAT) 模型中的第一个函数 / 模块作为处理入口。

• for input in func.flatten_inputs[::-1]：逆序遍历模型的所有扁平化输入节点。

• split_inputs = input.insert_split(dim=0)：将输入数据按批次维度 (dim=0) 分割，这是处理batch输入必须要做的。

• node = split_input.insert_transpose([0, 3, 1, 2])：将数据维度从[B, H, W, C](NHWC 格式) 转换为[B, C, H, W](NCHW 格式)，也是必须要做的。

• node.insert_image_preprocess(...)：执行图像预处理

• node.insert_image_convert(mode="gray")：插入单通道灰度图

3. 全流程示例代码
