1. BPU trace理论基础

在学习BPU trace前，希望大家对UCP trace已经有简单的了解，详情可见工具链用户手册《统一计算平台(UCP)-UCP性能分析工具-UCP Trace使用说明》章节。

1.1 BPU Trace配置文件模板

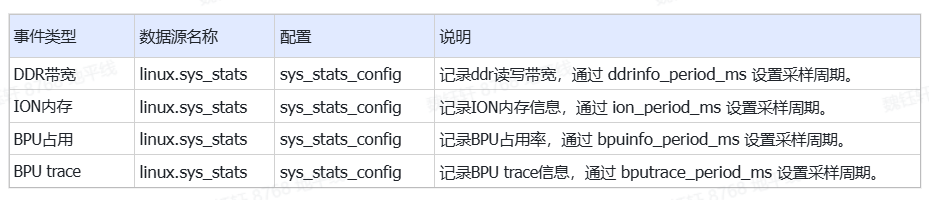

在system模式下抓取BPU trace，需在perfetto配置文件中加入BPU trace的数据源，ucp_bpu_trace.cfg中已默认添加了BPU trace数据源，具体配置项如下所示：

bputrace_period_ms用于设置读取BPU trace的周期，可根据实际使用场景调整该参数，当BPU负载较大时，可以适当缩短读取周期，避免发生因读写速度不匹配导致的trace数据被覆盖的问题。

当前BPU Trace功能暂不支持运行时动态开启，若需在应用运行期间实时捕获BPU Trace数据，需在应用启动前通过命令手动开启该功能，具体操作指令为：echo 1 > /sys/devices/system/bpu/bpu0/trace

补充：配置时出现Invalid argument，可能的原因：bpu trace只支持在power_enable为0时设置，需要在 tracebox perfetto终端(先继续阅读) 先把这个节点修改为0。可参考如下方式修改

新建run.sh，内容如下

运行run.sh

为了能够抓取完整的数据，需要确保hrt_model_exec执行结束前，perfetto进程未退出，即终端B任务先结束。

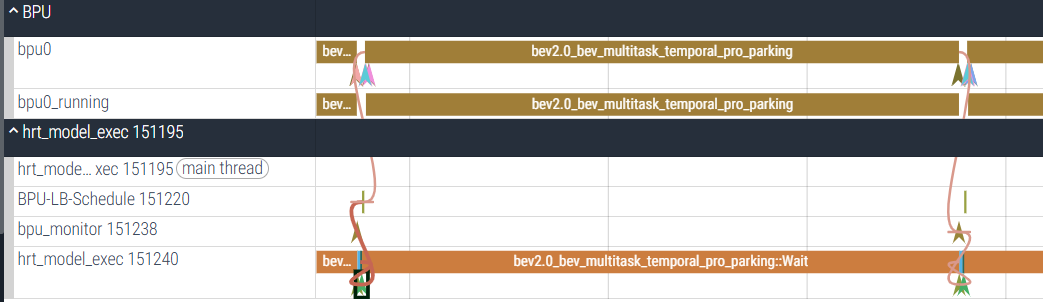

使用官方的 Perfetto UI 打开ucp_traceprocessor处理后的ucp_new.pftrace，展示从UCP模型推理任务的创建，提交，调度执行，直至任务完成执行并最终释放的完整流程。

bpu_trace和ucp_trace进行了关联。

问题描述：长稳测试时，偶发某问题，复现概率很低，希望在出现该问题前后，能抓到现场的trace info，应该如何进行？

处理建议：

对于不知何时触发问题的长稳测试场景，需要开启环境变量HB_UCP_ENABLE_PERFETTO，执行perfetto命令，将duration_ms设置为0进行持续抓取trace。
通过设置ucp_system.cfg中 buffers的fill_policy: RING_BUFFER，实现新数据对旧数据的buffer覆盖。
ucp_system.cfg配置信息如下所示，注意，buffer的大小，需要根据用户实际场景先验证下，根据实际情况调整。

问：ucp中bpu_lb_schedule线程的作用是什么？线程数是多少？

答：BPU_LB_Schedule只有1个线程，负责bpu任务调度。
BPU-LB_schedule只有一个，如果有多个核，会根据核的数量启动BPU-Worker线程，单核就不启动。

问：bpu调度线程优先级能否提高，优先保证模型infer完成？

答：可以提高，BPU-LB_schedule是负责下发bpu任务的线程，需要占用CPU资源。

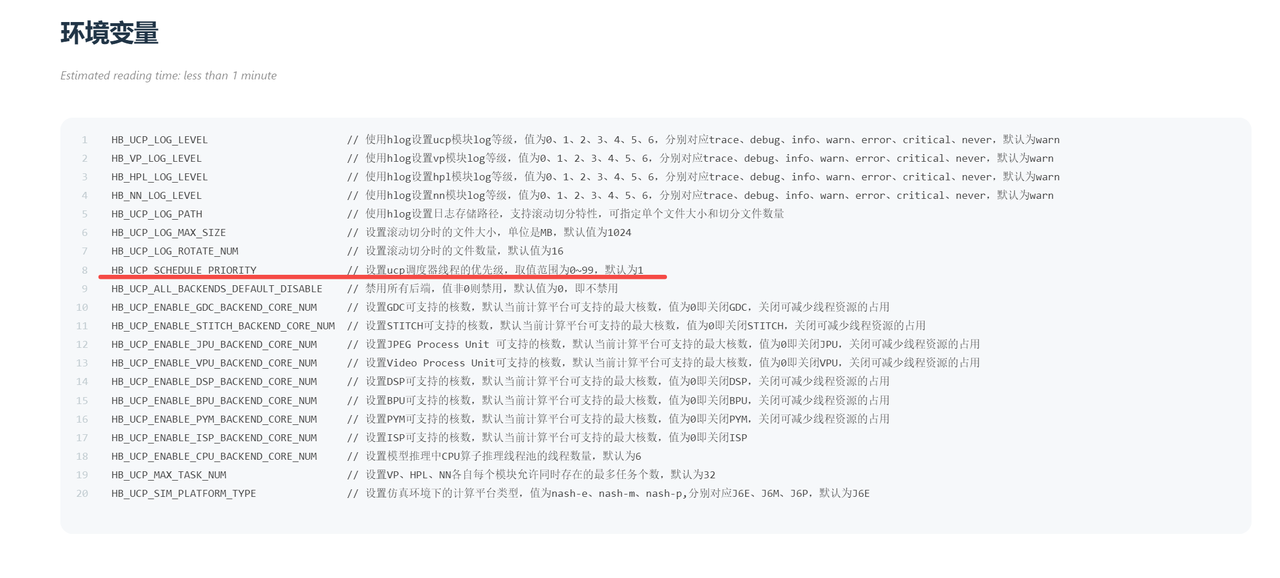

通过HB_UCP_SCHEDULE_PRIORITY环境变量控制。默认为1，数值越大，优先级越高。BPU的调度线程是FIFO。

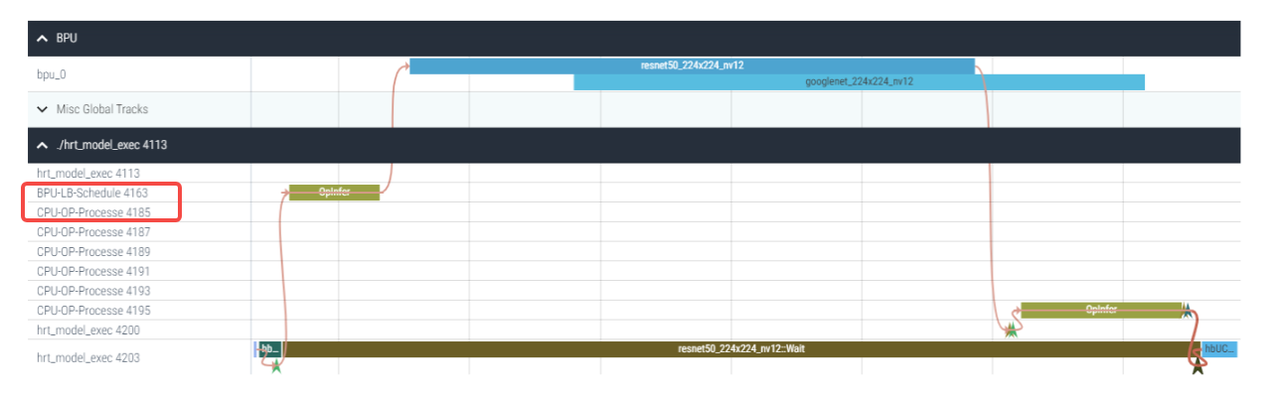

问：ucp中 CPU-OP-Processe线程的作用是什么？线程数是多少？

答：CPU-OP-Processe线程负责cpu算子计算。
J6E上CPU-OP-Processe线程默认有6个，CPU-OP-Processe是根据CPU核的数量来启动线程，可以通过HB_UCP_ENABLE_CPU_BACKEND_CORE_NUM环境变量来设置数量。

在hbm模型中没有CPU算子时，trace示意图如下：

里面是没有CPU-OP-Processe线程的。

问：异构模型中（bpu+cpu），cpu算子如何分发？通过bpu_lb_schedule还是唤醒cpu_op_procese线程？

答：有task_schedule，bpu任务结束后，通过task_schedule进行cpu算子分发。没有CPU调度线程，CPU-OP-Process就是用于运行cpu算子，优先级是写死的0，也就是非FIFO。
