1. 功能概述¶

本文的demo sample实现ISP模块回灌功能，将raw图通过ISP处理后得到YUV图(支持NV12和NV16)，sample默认输出NV12格式。基本的回灌模式不加载效果库，可用来验证ISP通路性能，只支持raw12格式的raw图。 dummy sensor回灌模式通过hb_dev.json指定效果库和raw格式，可用来验证ISP处理效果，支持raw8、raw12、raw16、raw24的raw图。 sample支持帧率统计，默认100帧统计一次。

1.1. 软件架构说明¶

本文的demo sample采用回灌流程，即从系统存储中读取文件，作为ISP的输入图像。调用VIO API实现整个数据通路初始化并完成ISP处理。效果库通过sensor驱动加载，回灌关注效果时使用dummy sensor，不需要接模组。

1.2. 代码位置及目录结构¶

本sample的代码位于工程目录：{sdk_dir}/test/samples/platform_samples/source/S83_Sample/S83E04_Module/isp_sample;

目录结构如下：

根目录包含 Kconfig 和外部接口的 Makefile ， Kconfig 用于控制该demo是否加入整体编译；cfg目录中包含了VPM配置文件、CAM配置文件(dummy)；res目录中包含了raw图像资源文件；src目录下的Makefile用于src目录下的编译， isp_sample.c 是main入口的所在文件。

1.3. API流程说明¶

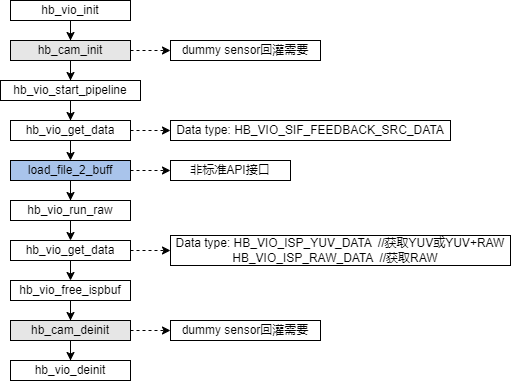

API流程图如下：

hb_vio_get_data接口通过传入Data type获取对应buffer，支持单独获取raw、单独获取yuv、组合获取raw+yuv（组合获取时yuv数据在plane0和plane1，raw数据在plane2）。 Data type需要与json文件中的isp_dma_output_format配置匹配，请参考: VPM配置。

代码主逻辑如下：

2. 编译¶

2.1. 编译环境¶

本sample的编译环境使用SDK中的build工具，请参考： Build类型介绍。

2.2. 编译说明¶

本sample编译依赖VPS系统相关的头文件：

编译依赖的库有如下：

编译命令：

3. 运行¶

3.1. 支持平台¶

J6X Matrix

3.2. 板端部署及配置¶

刷写系统软件镜像后，本sample的可执行文件位于板端：/app/sample/S83_Sample/S83E04_Module/isp_sample/bin/;

可能需要用到的资源：

VPM配置文件 vpm_config.json CAM配置文件 hb_j6dev.json 位于板端：/app/sample/S83_Sample/S83E04_Module/isp_sample/cfg/;
参考输入raw图像位于板端：/app/sample/S83_Sample/S83E04_Module/isp_sample/res/。

3.3. 运行指南¶

3.3.1. 运行命令行说明¶

isp_sample ：应用程序名字。

下面的表格是具体参数的说明：

参数名	用法	是否必需
-v	指定VPM的配置文件	是
-c	指定CAM的配置文件	否
-y	指定输入的raw图像文件	是
-m	指定pipeline id，按bit指定	是
-l	指定每个pipeline运行的循环次数	是
-d	指定保存输出YUV图像文件次数	否

帮助菜单：

3.3.2. 运行方法¶

回灌执行命令：

dummy回灌执行命令：

3.3.3. 运行结果说明¶

dump文件保存在执行目录，执行日志如下：

运行结果显示：

J6X isp sample
