1.概述¶

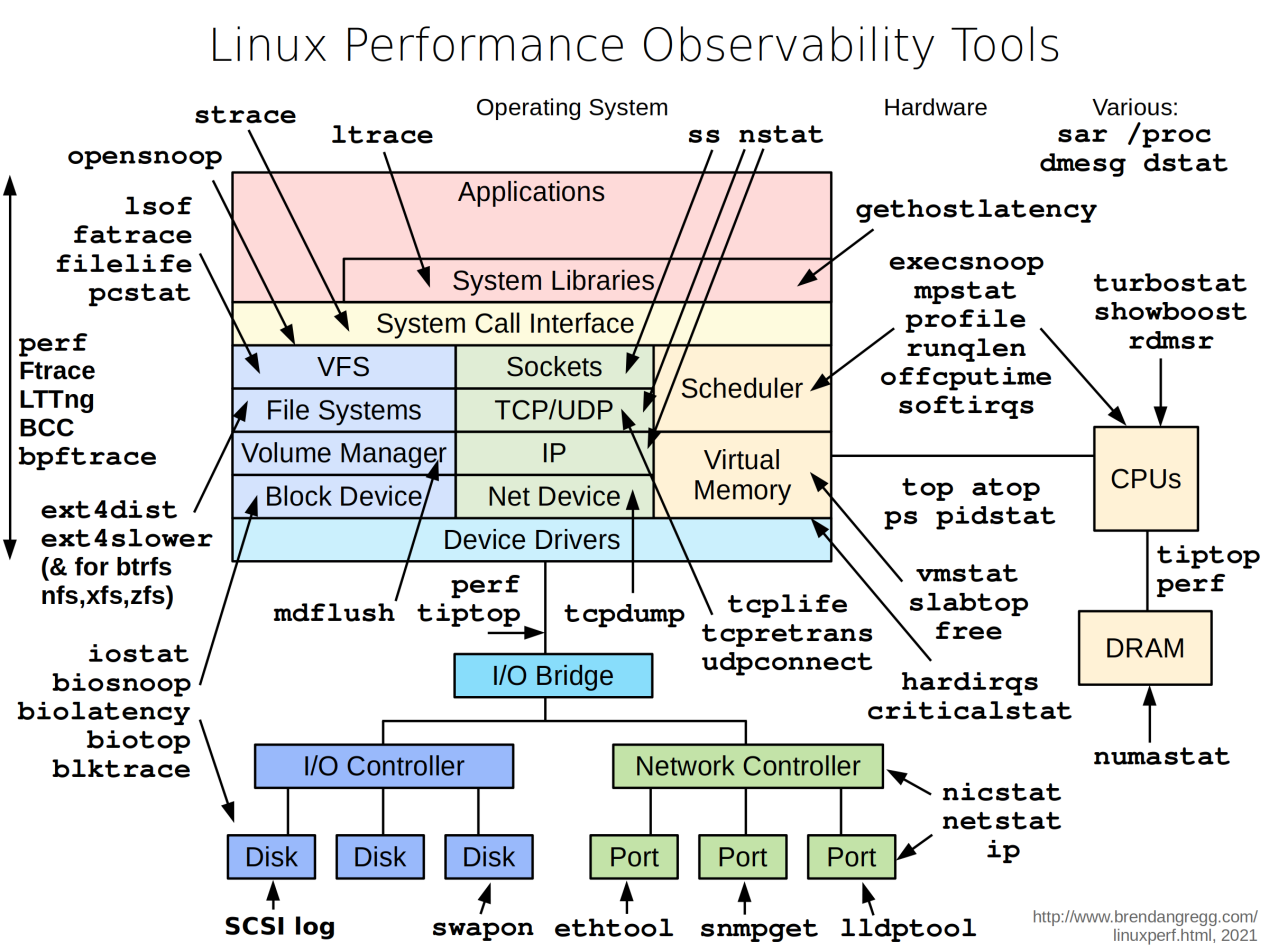

Linux的性能问题，依赖于各类性能工具，针对不同性能场景，选择合适的工具，可以大大提高整个性能优化的效率，下图是性能问题和工具图谱：

受限本文篇幅和侧重，结合征程系列SoC调优实践，主要展开介绍下面的工具及使用。

1.1. top¶

top 命令可以动态地持续监听系统及进程的运行状态，为用户提供CPU使用率、内存使用情况、CPU负载信息，除此之外，该命令还提供了一个交互界面，用户可以根据需要进行调整。

• 通过top命令分析内存使用状态比较简单清晰，本文就不做赘述。

• 由于智能驾驶的应用场景复杂，CPU处于较高水平的逻辑和运算占用，导致系统的负载和使用率长期处于较高水平，是性能优化的主要方向之一。

注:

智能驾驶应用场景中系统负载是和使用率同步升高，基本不存在IO或其他导致的负载提升，所以本文提到的负载和使用率的描述均可理解为使用率。

使用top命令监控系统及各进程的CPU使用率，是分析CPU占用高问题的主要方法，在使用前需要了解top的原理和限制，从而正确的使用和提取有效信息，进行有效分析。

1.1.1. top的原理¶

top命令的实现是通过采样proc下系统和进程的stat下的各类时间信息，经过计算得出来的平均使用率等信息。

• CPU时间信息(单位为jiffies):

• /proc/stat

记录了CPU从系统启动开始累计到当前时刻各类事件信息。

• /proc/$PID/stat

记录了进程从启动开始累计到当前时刻各类事件信息。

• 使用率计算方法

stat节点记录了的是从开机/进程启动后累计的时间信息，但这不能体现在当前时间段的实际负载情况，实际CPU使用率的计算方法如下(system、user、irq、softirq等类似):

采样的开始时间T1，结束时刻T2:

1. Total(T1-T2) = (user2+ nice2+ system2+ idle2+ iowait2+ irq2+ softirq2) - ( user1+ nice1+ system1+ idle1+ iowait1+ irq1+ softirq1)

2. Idle(T1-T2) = (idle2 - idle1)

3. CPU Usage (T1-T2) = 1 - Idle / Total

不难理解，最终CPU使用率主要受到从CPU获取到的时间信息，和采样周期时间的影响。

1.1.2. top的限制¶

• CPU负载显示模式

Linux上top命令的CPU占用率显示有两种模式：

1. Irix模式，按单个CPU上的算力计算。

2. Solaris 模式，按所有CPU做平均计算。

例如一个8核系统，CPU0上一个进程CPU占用率是100%，其它CPU 是idle：

• Irix模式，CPU0占用显示100%，进程的CPU也是100%。

• Solaris模式，CPU0占用显示12.5%，进程的CPU也是12.5%。

当前Busybox的top命令，PER CPU的显示默认是Irix模式，进程显示是Solaris模式。

• top周期的选定

CPU的使用率受到周期的影响，在CPU繁忙时使用“top -d1”和“top -d5”的结果差异是非常大的，周期越大，越接近实际平均负载。 考虑这样的一种极端场景，在1s的时间内，前100ms负载100%，后900ms CPU全部idle，以1s为周期，负载就是10%，以100ms为周期，负载就出现了100%的情况，基于以上情况考虑，我们一般建议以5s作为top的周期(“top -d5”)。

另外，需要特别注意的是，top命令适用于长时间的负载检测，对于一次性负载检查(”top -n1”)，top实现中第一次top计算的周期是200ms，以200ms周期计算出来的CPU使用率非常不准，会对整体分析产生误导。

• CPU使用率中包含iowait

一般理解中CPU使用率是指CPU忙占CPU总时间的比值，处于iowait的线程实际并不占用CPU，但是目前几乎所有的统计工具中，都把iowait统计到CPU使用率中。

1.1.3. top的使用¶

征程系列系统软件默认集成了top命令，使用方法如下：

1.2. df¶

用于显示系统磁盘使用情况，当磁盘/文件系统快满的时候，文件系统及磁盘硬件性能都会受到影响。

1.3. free&procrank¶

• free用于显示系统级内存使用情况，通过/proc/meminfo可检查系统内存使用的细节。

• procrank用于显示系统各进程的内存使用情况，查找内存使用超载或泄漏进程。

• 当内存紧张时，系统性能表现将会受到较大影响，iowait的提升也会导致CPU使用率也会明显上升。

1.4. Perf¶

Perf是内置于Linux内核源码树中的性能剖析(profiling)工具，作为一款强大的综合性分析工具，能够提供从硬件到软件、从应用到内核的全栈性能分析方法，常用于性能瓶颈的查找与热点代码的定位。

1.4.1. Perf原理¶

Perf工具功能强大，通过下面的软、硬件能力实现性能profiling。

1. Hardware Event由PMU部件产生，在特定的条件下探测性能事件是否发生以及发生的次数。比如cache命中。

2. Software Event是内核产生的事件，分布在各个功能模块中，统计和操作系统相关性能事件。比如进程切换，tick数等。

3. Tracepoint Event是内核中静态tracepoint所触发的事件(ftrace)，这些tracepoint用来判断程序运行期间内核的行为细节，perf在这种应用场景下，可理解为ftrace的一种前端工具。

1.4.2. Perf使用¶

Perf命令非常多，每个命令下又有很多子命令，所以本文只针对性介绍一些常用命令。

1.4.2.1. perf list¶

查看当前系统软、硬件支持的性能事件。

1.4.2.2. perf stat¶

统计cache、branch、context-switches等软硬件底层性能指标。

• 使用ctrl+c退出。

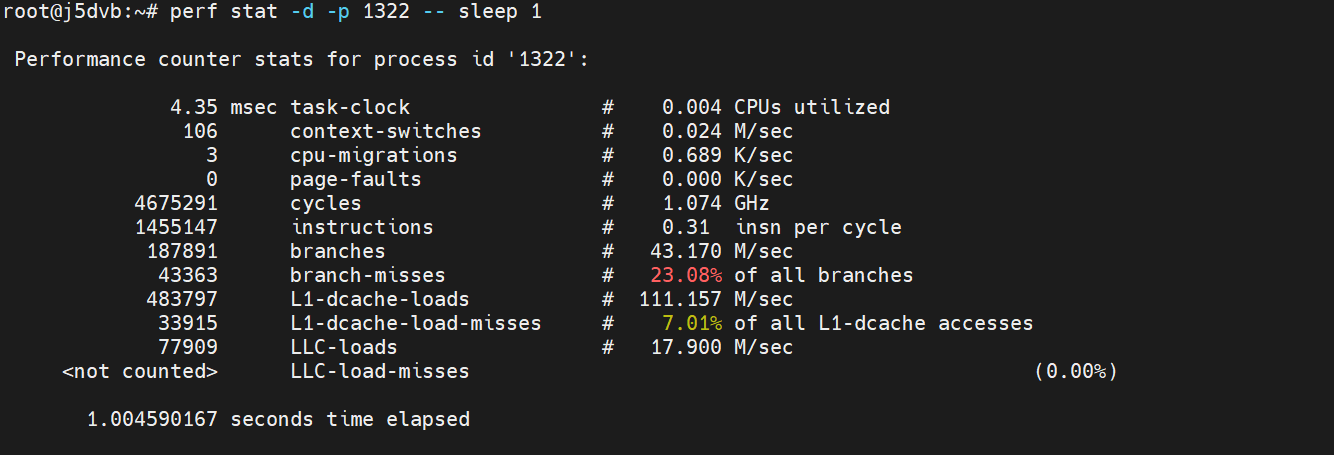

• perf stat -p 追踪指定进程的性能指标：

1.4.2.3. perf top¶

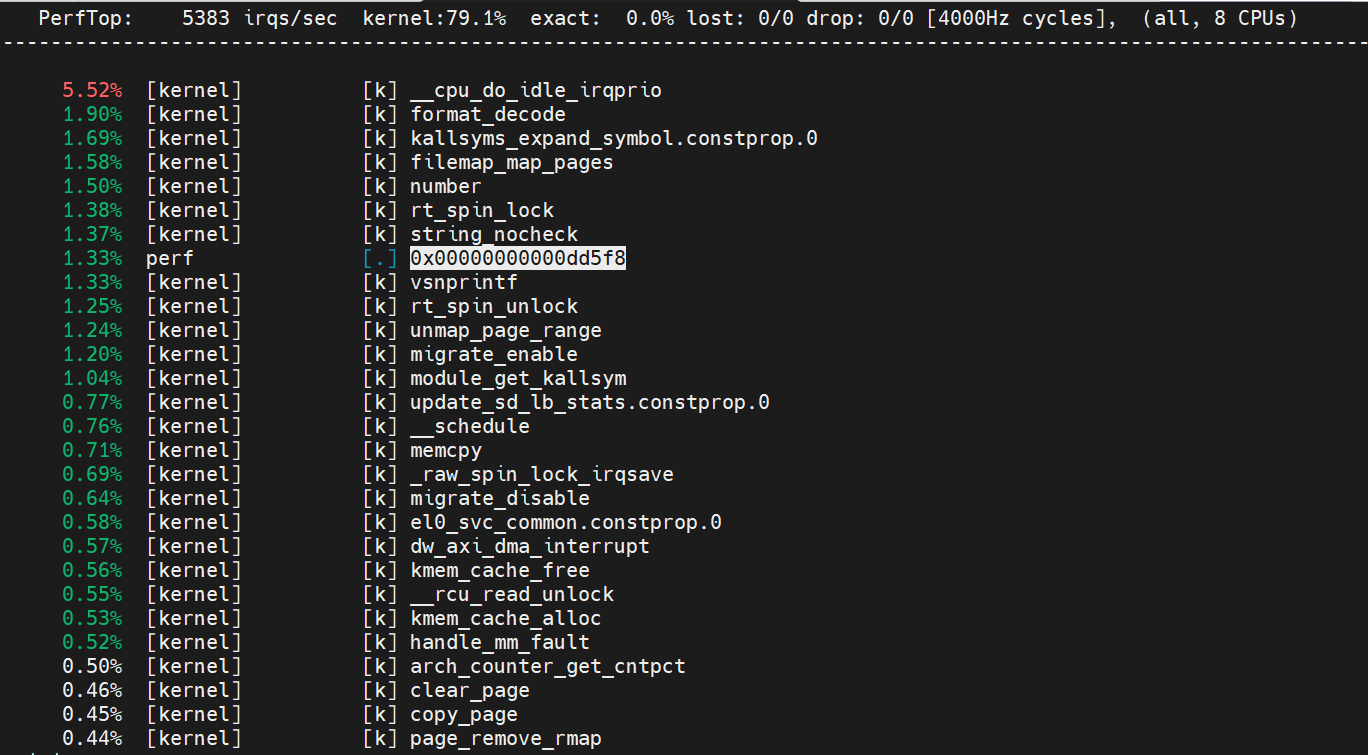

• 实时查看当前系统中所有(kernel,app)函数占用率情况，及irq统计。

• “perf top -U”，U统计kernel中符号占用率。

• “perf top -K”，K统计应用符号占用率。

• “perf top -p ”，统计制定进程的符号占用情况。

• “perf top -g”，记录占用率的同时保存函数调用栈情况。

• “perf top -s dso”，以library&executed进行占用排序。

• “perf top -s pid”，以pid进行占用排序。

1.4.2.4. perf sched¶

1. perf sched依赖开启ftrace，用于统计分析调度相关信息。

2. perf sched record -p ，可抓取指定进程调度信息。

3. perf sched latency --sort max，对record的数据进行runtime、delay等时间分析。

4. perf sched timehist -wM，对record的数据进行调度时延的分析。

1.4.2.5. 火焰图¶

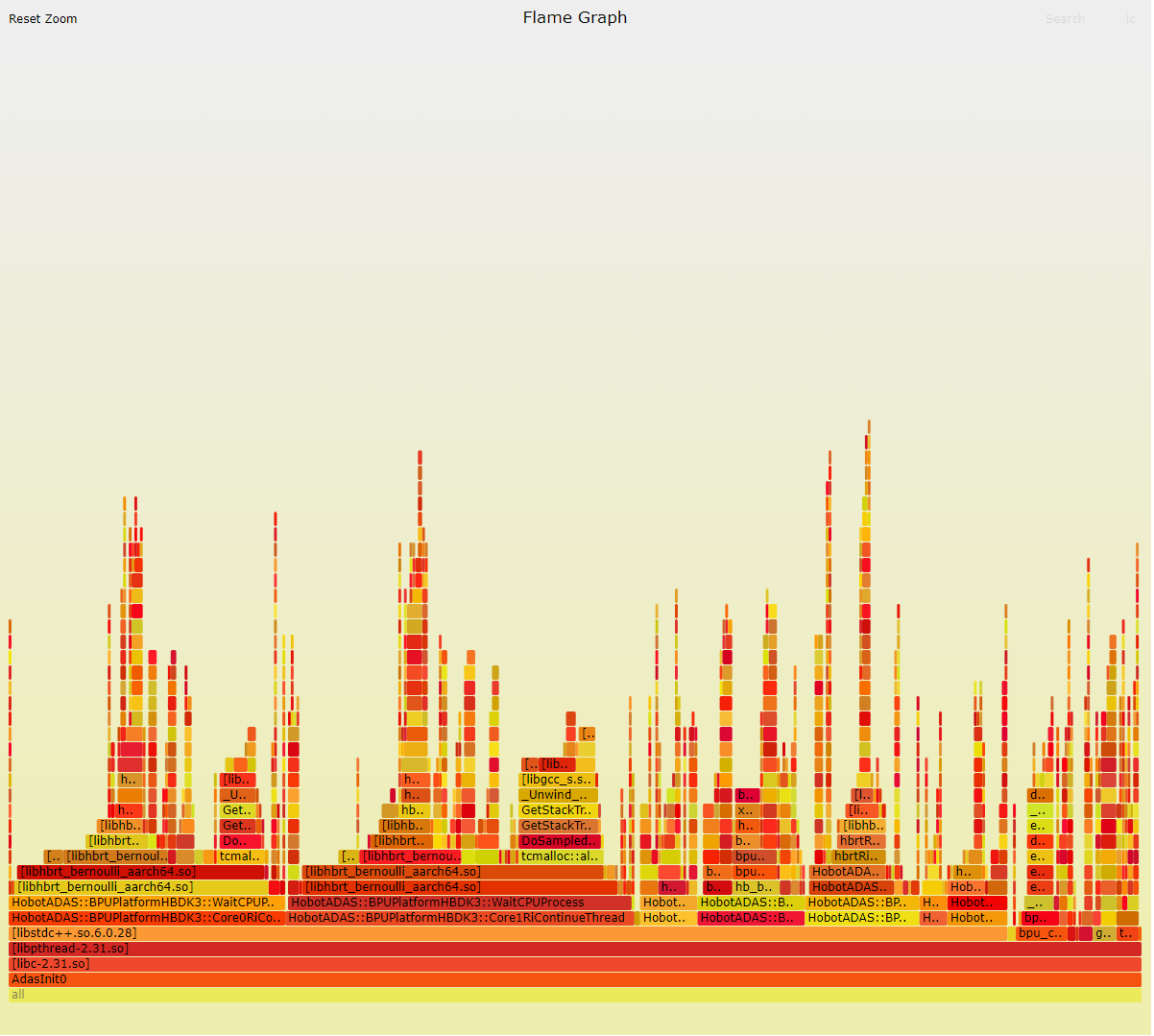

火焰图是分析系统、进程热点的强大工具，原理是通过PMU对CPU当前运行符号(PC)进行采样，再通过火焰图工具还原整个调用栈。

通过火焰图可以查看kernel+app的调用栈耗时状态，查找性能瓶颈。

1. perf record -g -p ，记录系统/进程的堆栈采样数据，默认perf.data。

2. perf script > perf.unflod，对record的调用栈等信息进行解析。

3. 将perf.unflod导入PC机，使用火焰图工具出解析perf.svg。

4. FlameGraph/stackcollapse-perf.pl perf.unflod FlameGraph/flamegraph.pl > perf.svg。FlameGraph工具从https://github.com/brendangregg/FlameGraph.git获取。

5. 使用chrome浏览器打开。

1.5. Ftrace功能¶

Ftrace功能的作用是帮助开发人员了解 Linux内核的运行时行为，以便进行故障调试或性能分析。

• Ftrace通过静态和动态插装，实现对内核核心及热点函数的profiling，对于调度、io等问题是最重要的分析手段。

• Ftrace需要使能内核CONFIG_FTRACE，当前默认打开。

• Ftrace使用per-cpu的ring-buffer，内容为二进制格式，执行效率高。设置CONFIG_DYNAMIC_FTRACE后，加入的trace功能在不使用时对运行时系统性能几乎没有影响(初始化会对开机时间有一定影响)，动态使能ftrace后，对运行时性能会有一定副作用。

• Ftrace的调度profiling在内核中对热点函数大量埋点，导致系统会在几秒内产生百兆以上的log，通过log直接分析性能难度较大，所以一般会引入一些ftrace前端工具。

• perf、trace-cmd、systemtap、bcc、kernelshark都是优秀的ftrace前端工具。可以通过这些工具去分析ftrace日志。
