激光雷达核心芯片的自研,正在成为头部激光雷达玩家的选择。

2023年9月,蔚来发布了第一款自研芯片产品:LiDAR主控芯片NX6031,代号“杨戬”。该芯片用于图达通猎鹰激光雷达,替代原有的FPGA和ADC等价值不菲的第三方芯片,据了解,“杨戬”将为蔚来每辆车节省几百元的BOM成本。

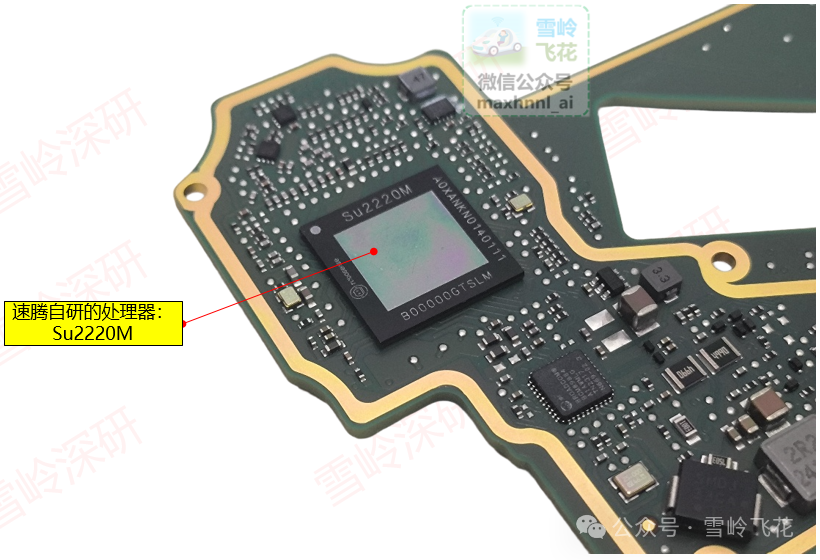

2024年10月,速腾聚创全自研SoC芯片M-Core获得AEC-Q100车规级可靠性认证,该芯片集成了激光发射控制、接收控制、MEMS控制、后端电路和DDR芯片,可以同时实现发射控制、扫描控制、信号处理、点云生成等众多功能。M-Core可以大幅精简激光雷达电路设计,大幅减小激光雷达体积。

MX作为首个搭载M-Core芯片的长距激光雷达产品,于2025年初实现量产交付。


图片来源:雪岭深研https://dcn7get8fskg.feishu.cn/wiki/FIgmwKPURixJupkmfaqcZgy3nyh

笔者近期拿到了另一颗高性能激光雷达的SoC处理器,由于型号未知,通过Decap尝试观察一下内部构造,和各位老师讨论。



01

整体结构

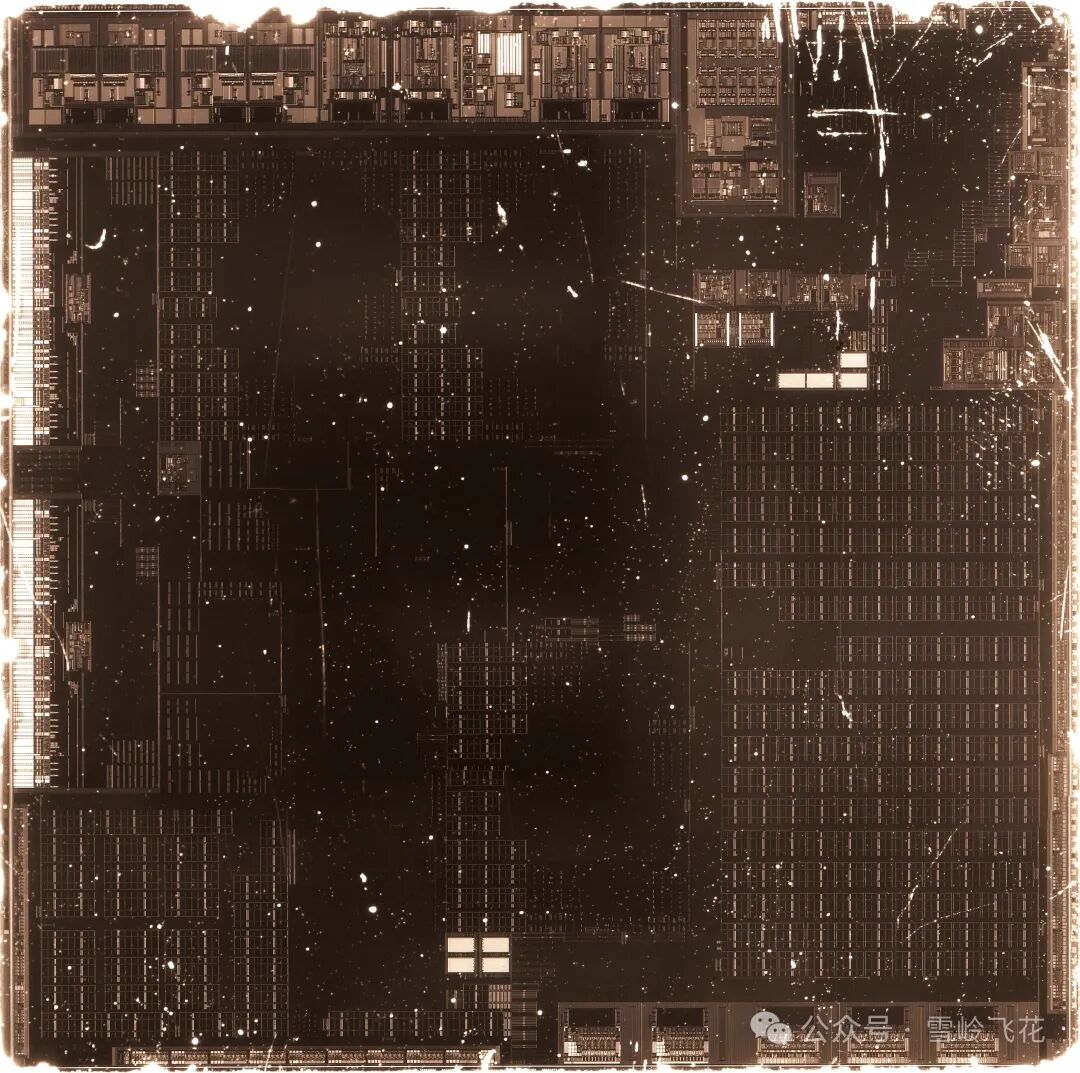

采用砷化镓铟微光显微镜(InGaAs)拍照如下:




开盖之后拍照如下。不同的颜色,代表不同的制程:

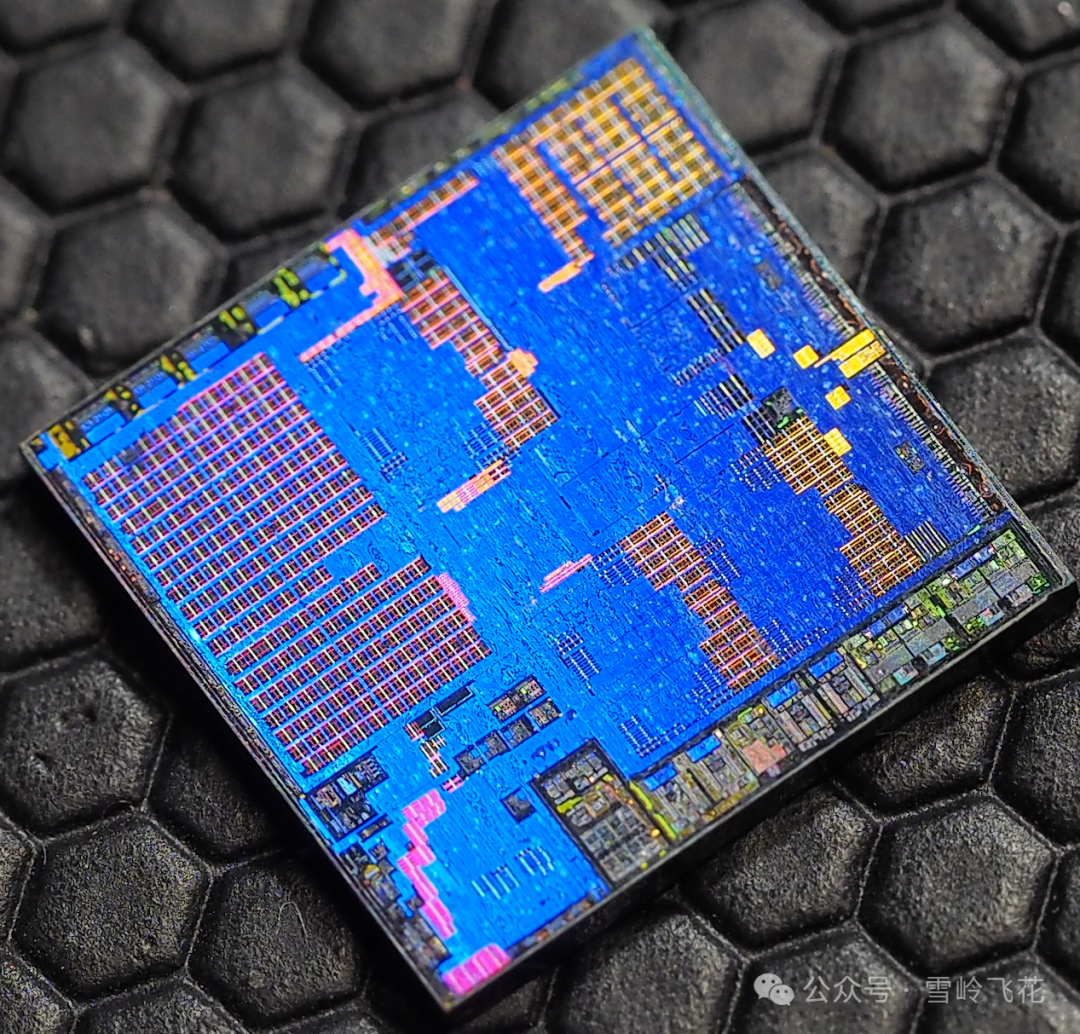

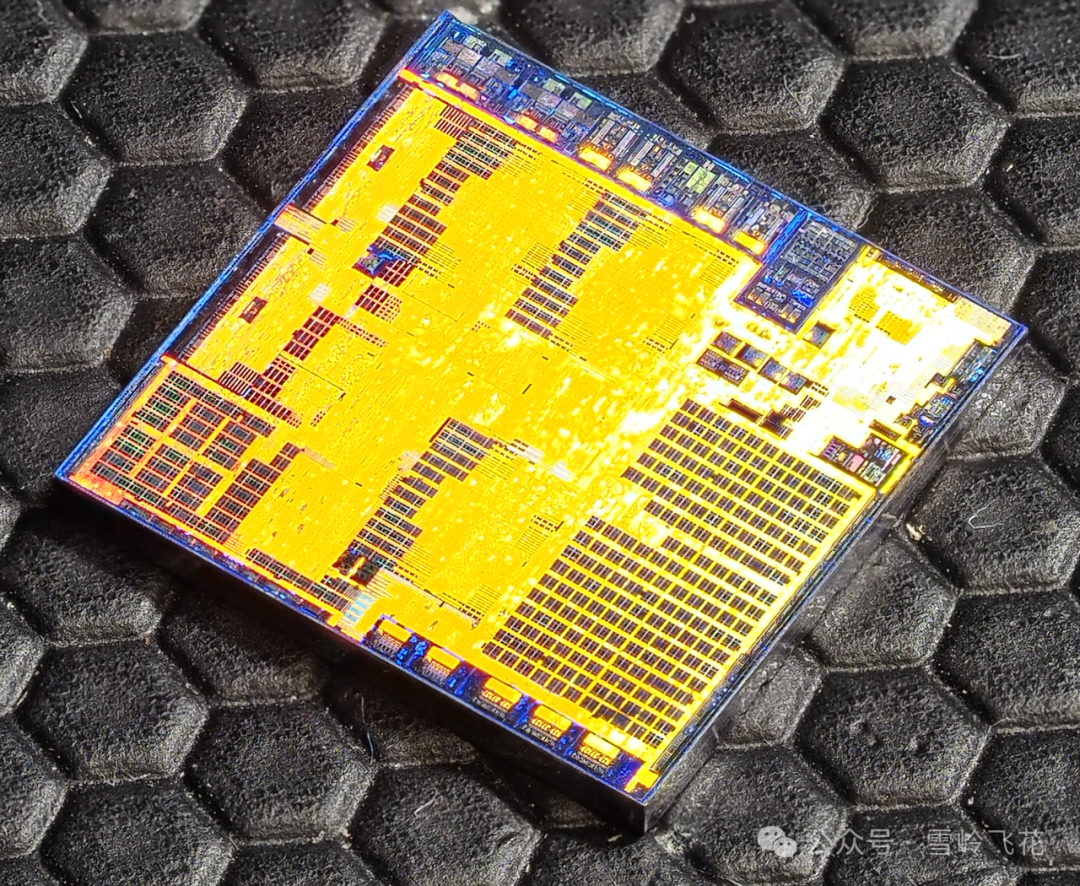

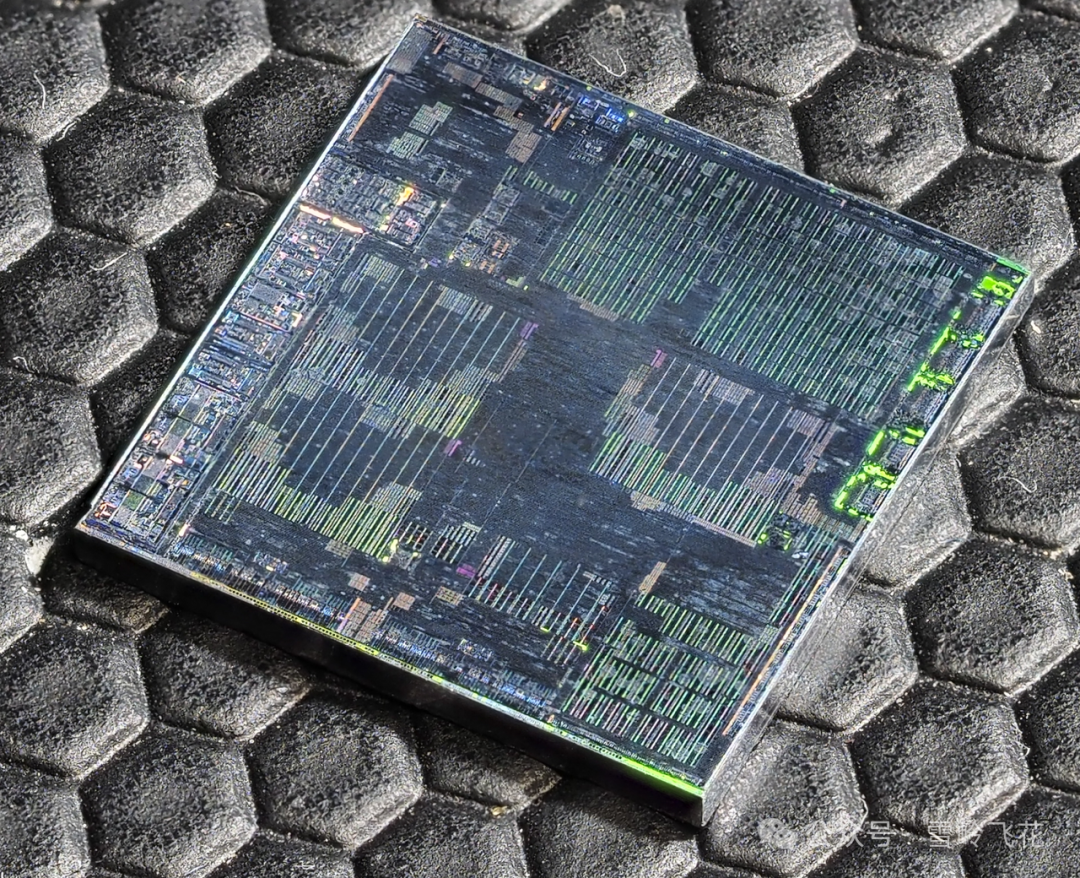

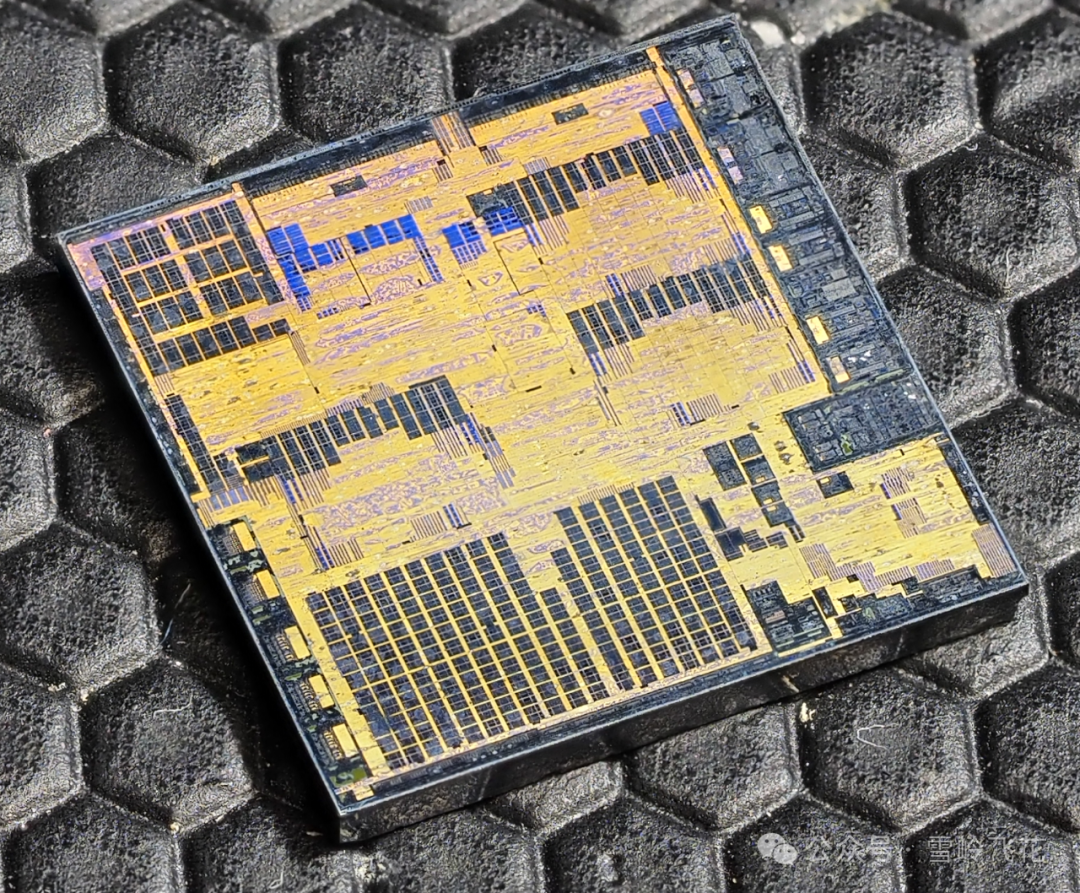

不同角度的拍摄:




02

局部结构

不同局部位置拍照如下。其中,放大的两张图片中,一张是InGaAs拍照图片,另一张是Decap之后的拍照图片。

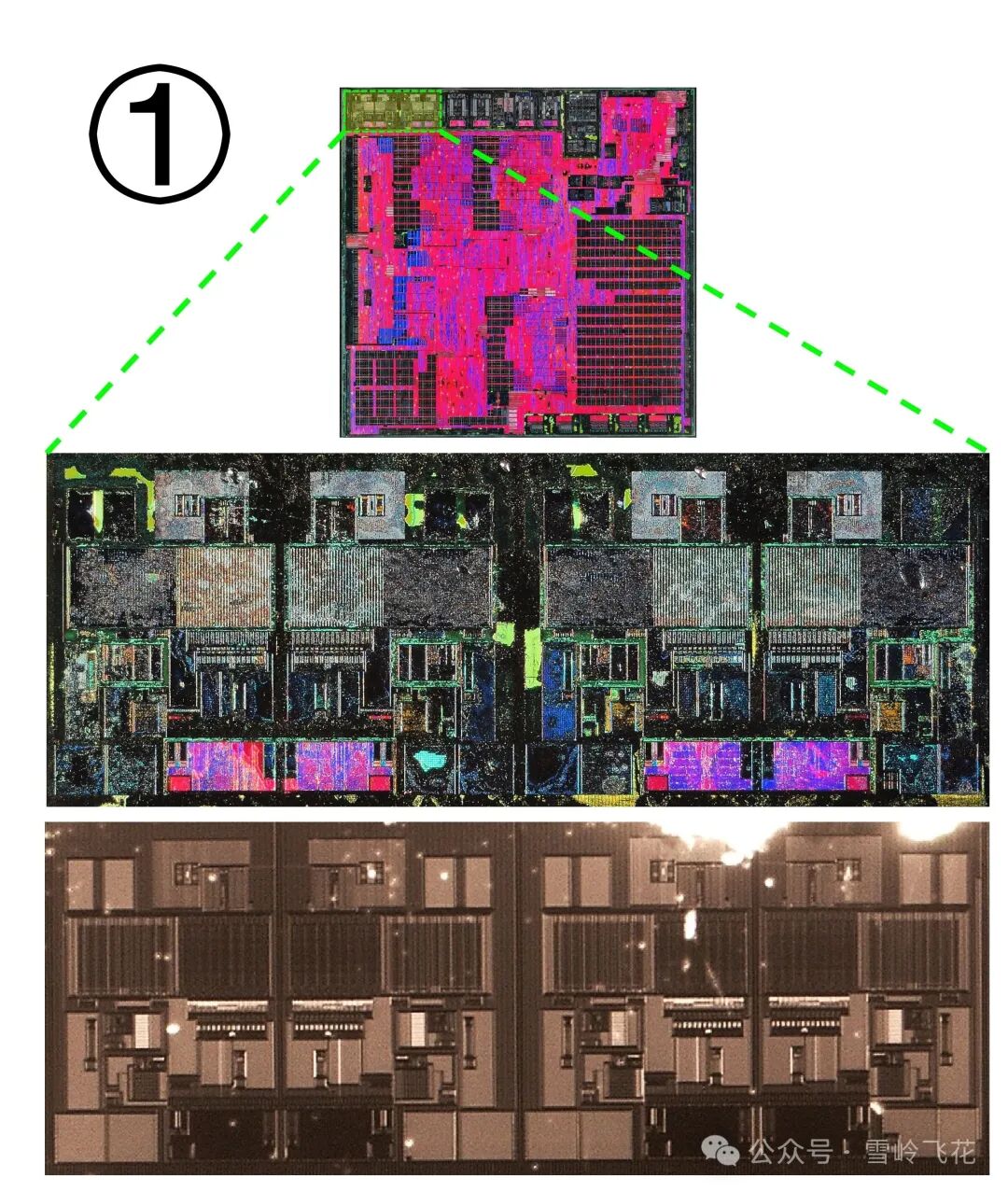

1)芯片上部左侧:

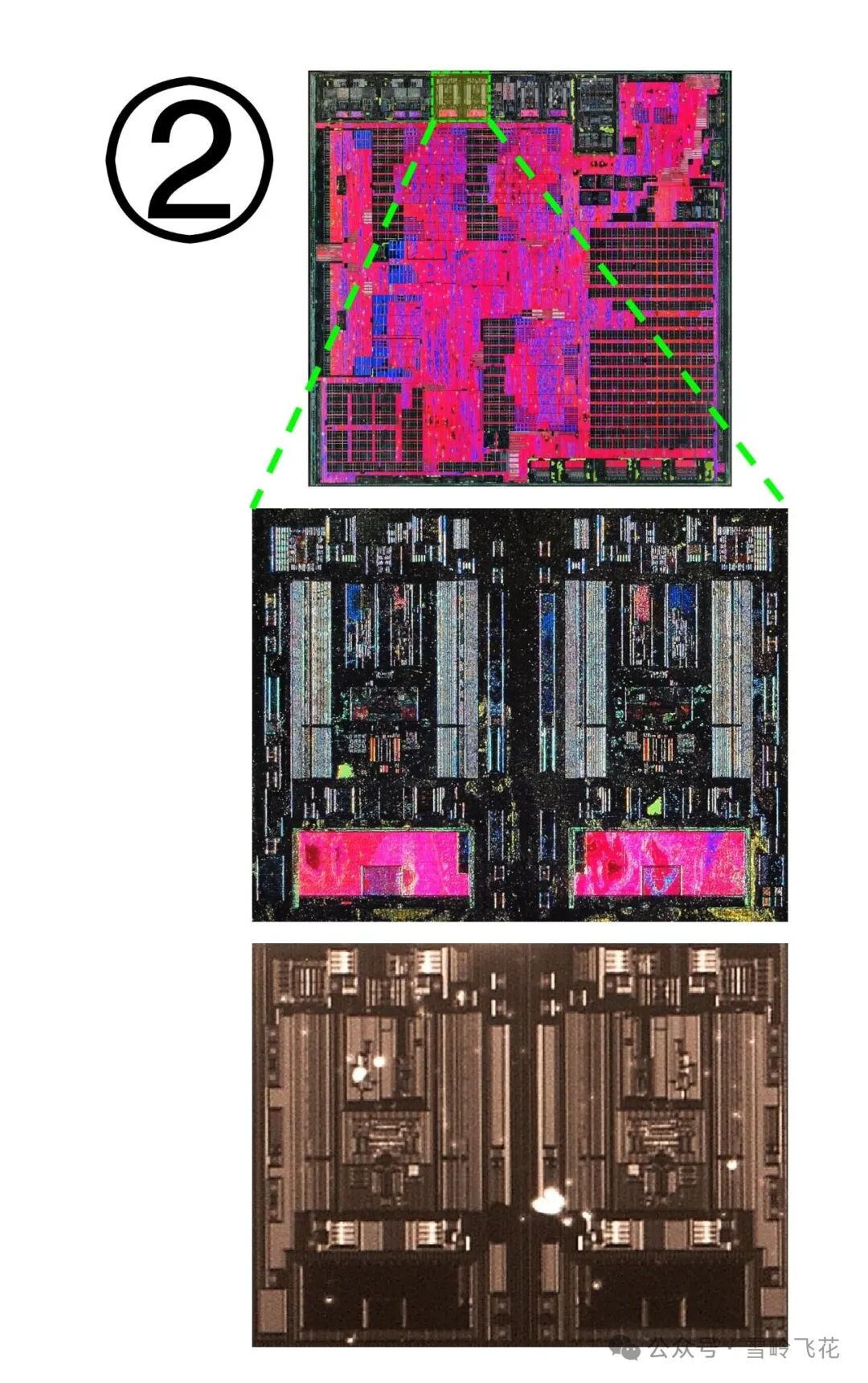

2)芯片上部左中侧:

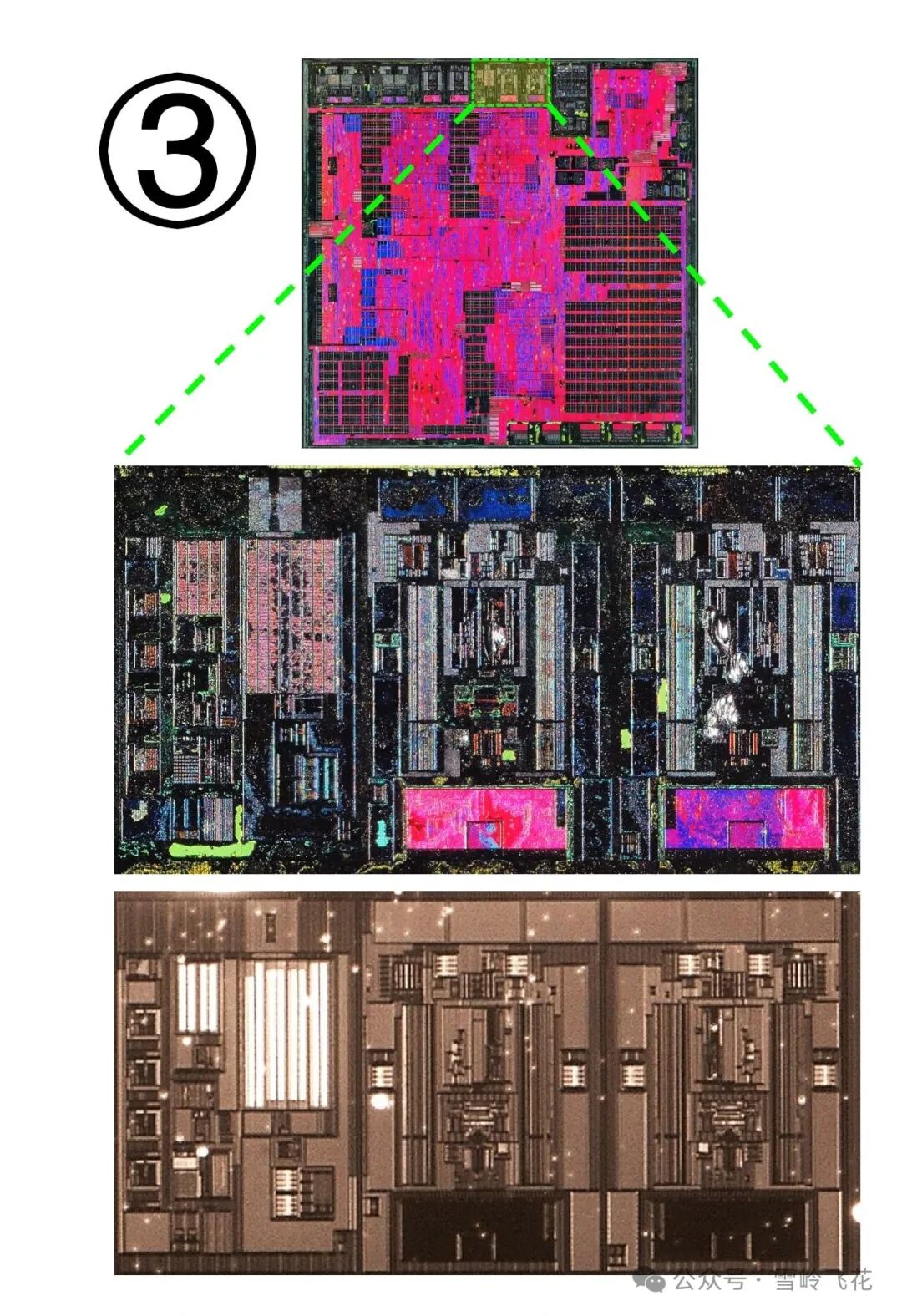

3)芯片上部右中侧:

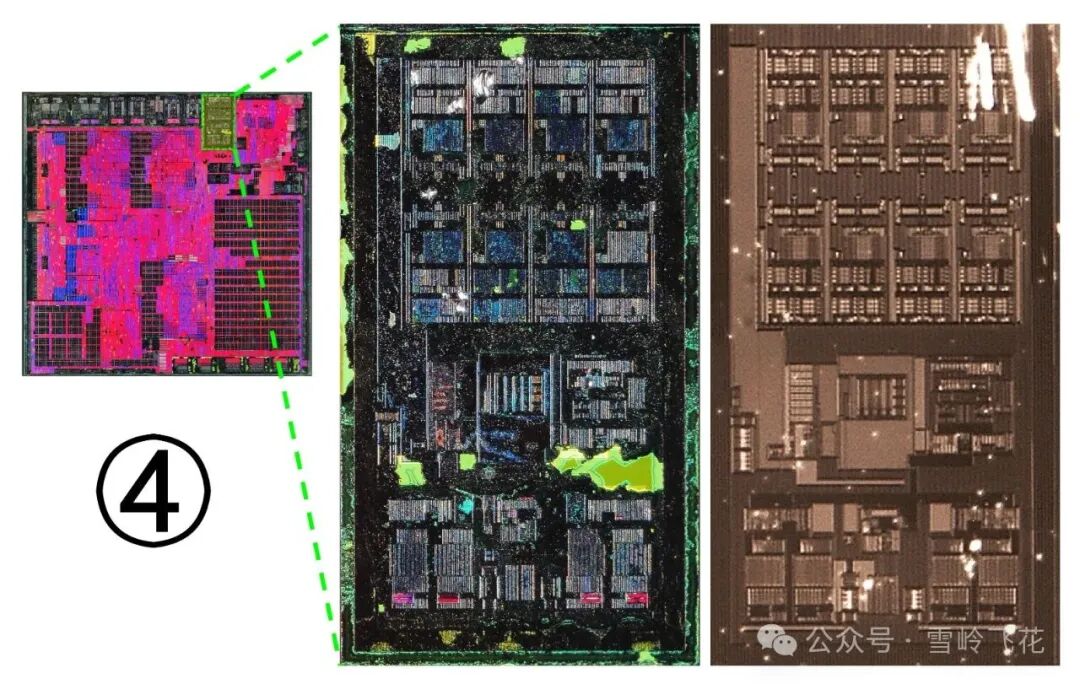

4)芯片上部右侧:


5)芯片中上部:

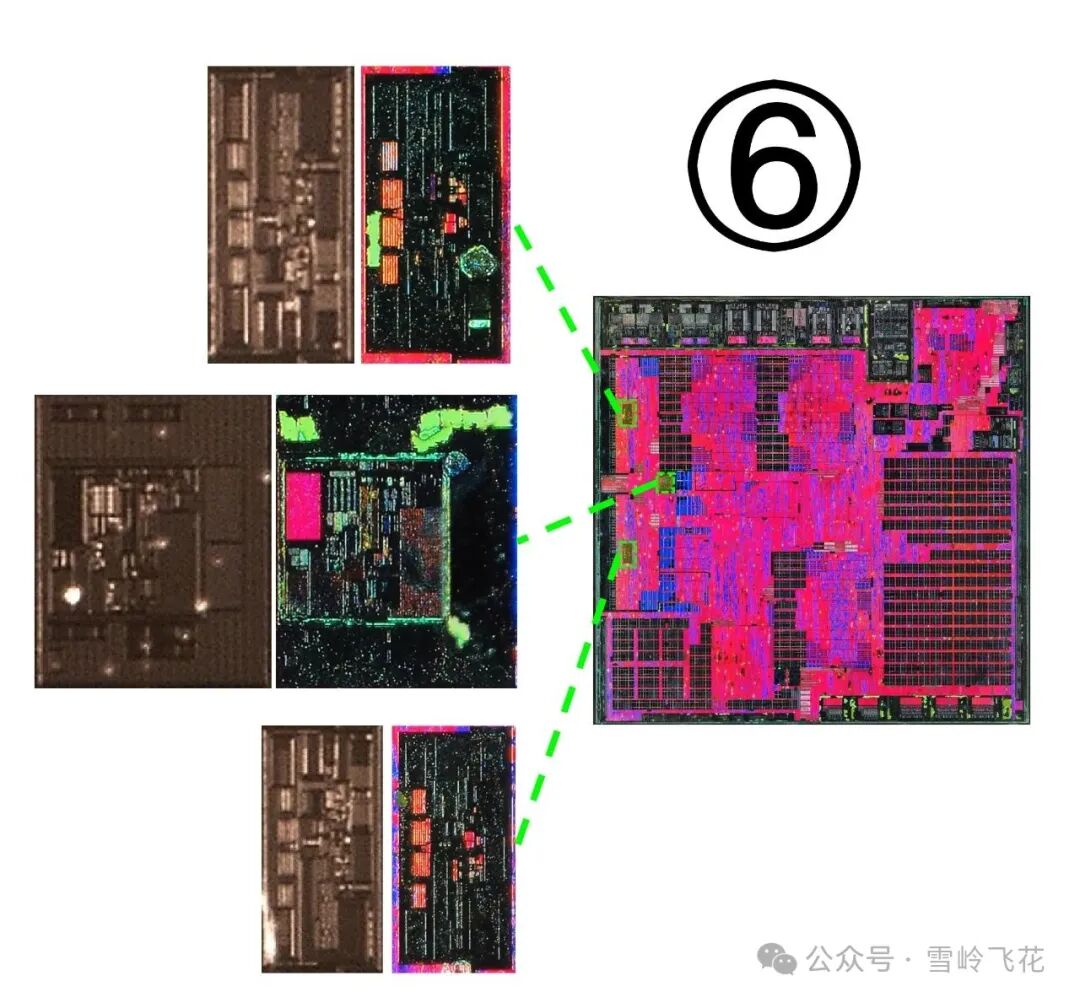

6)芯片左侧:

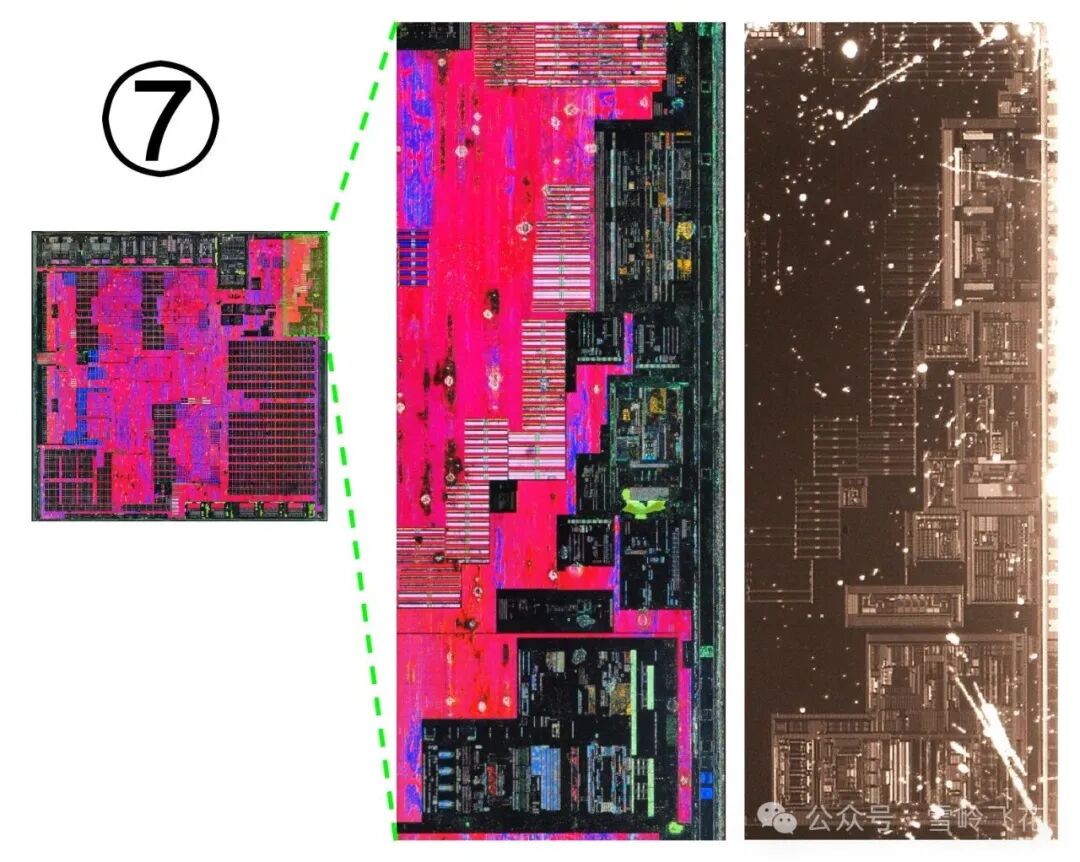

7)芯片右上侧:

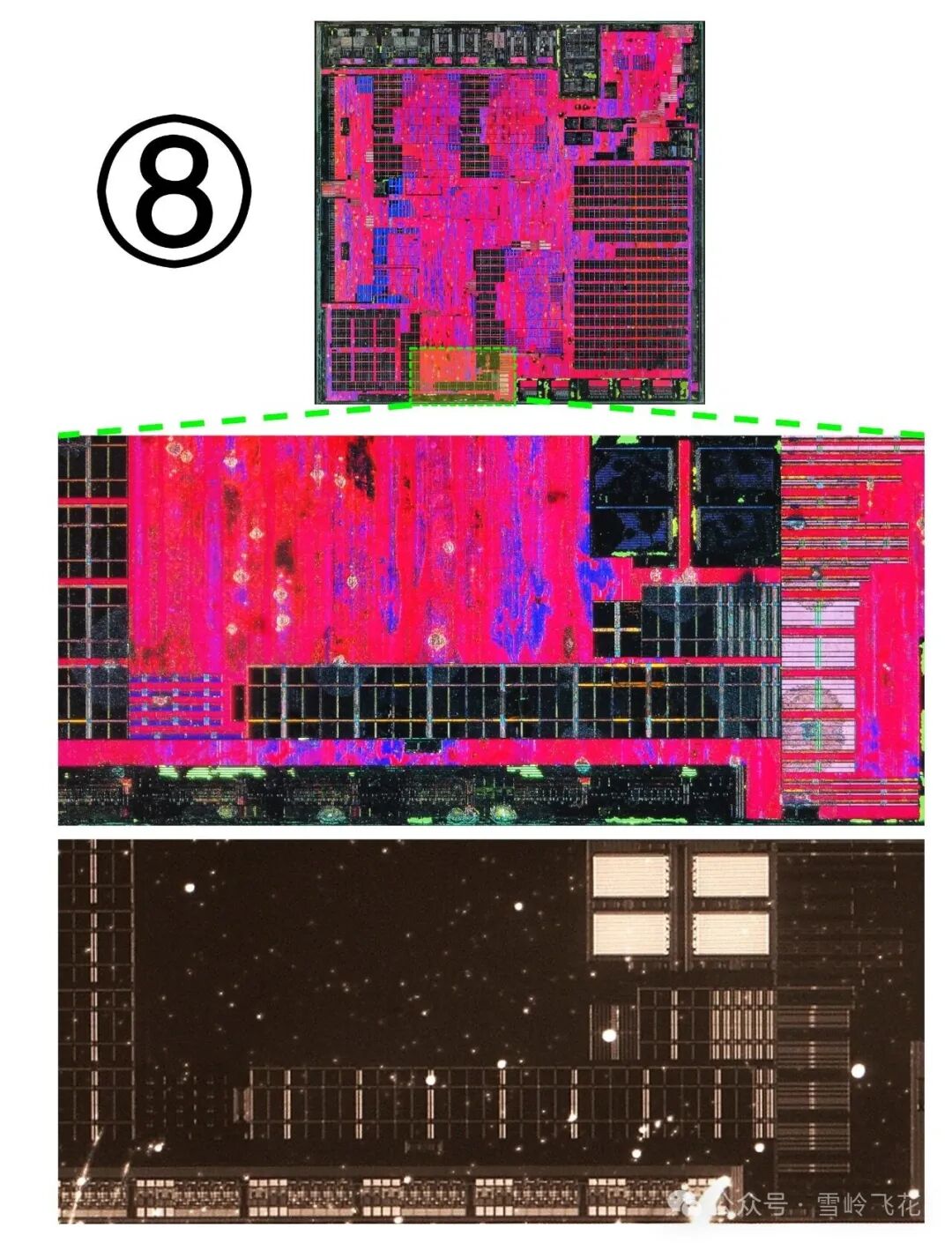

8)芯片下部左侧:

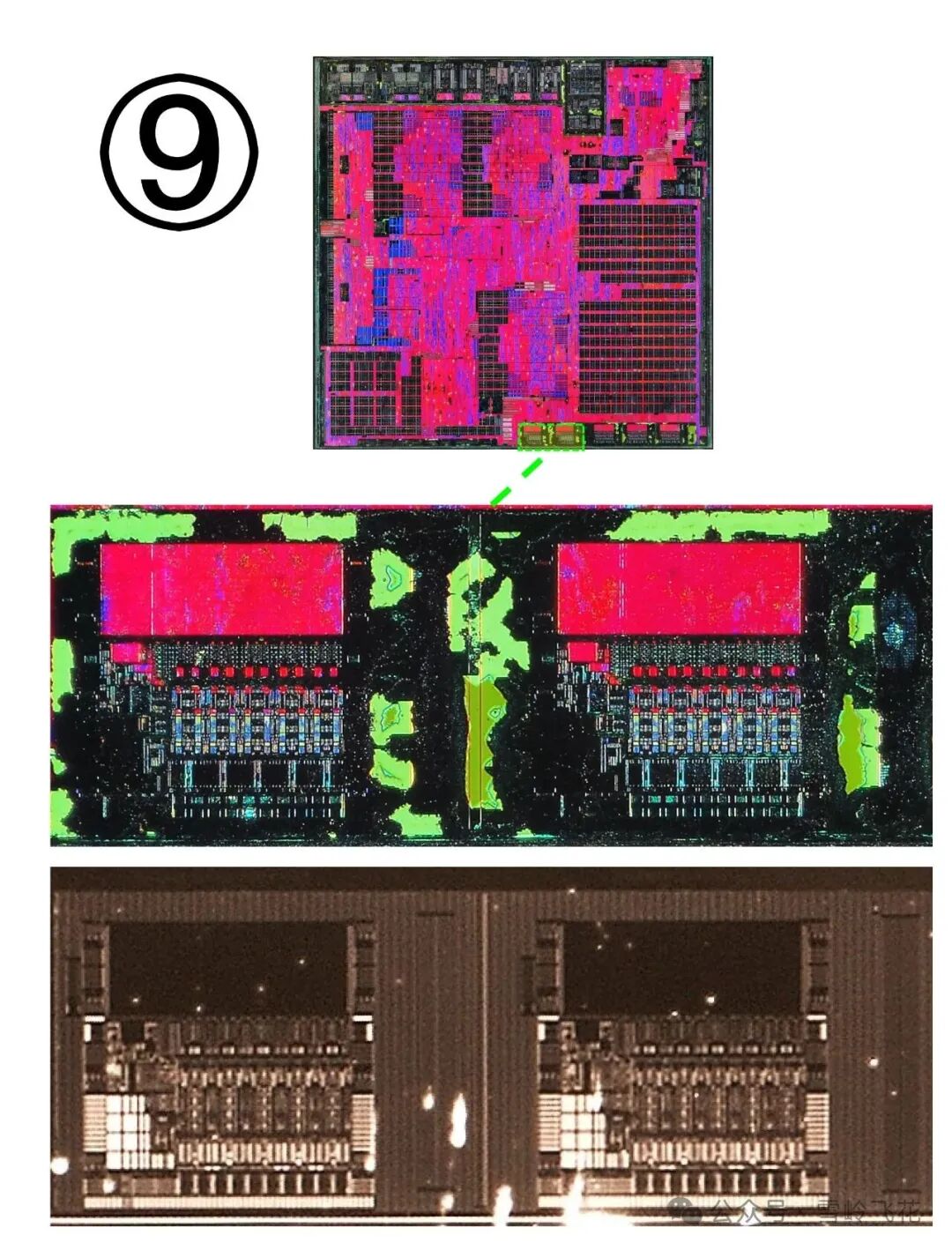

9)芯片下部右中侧:

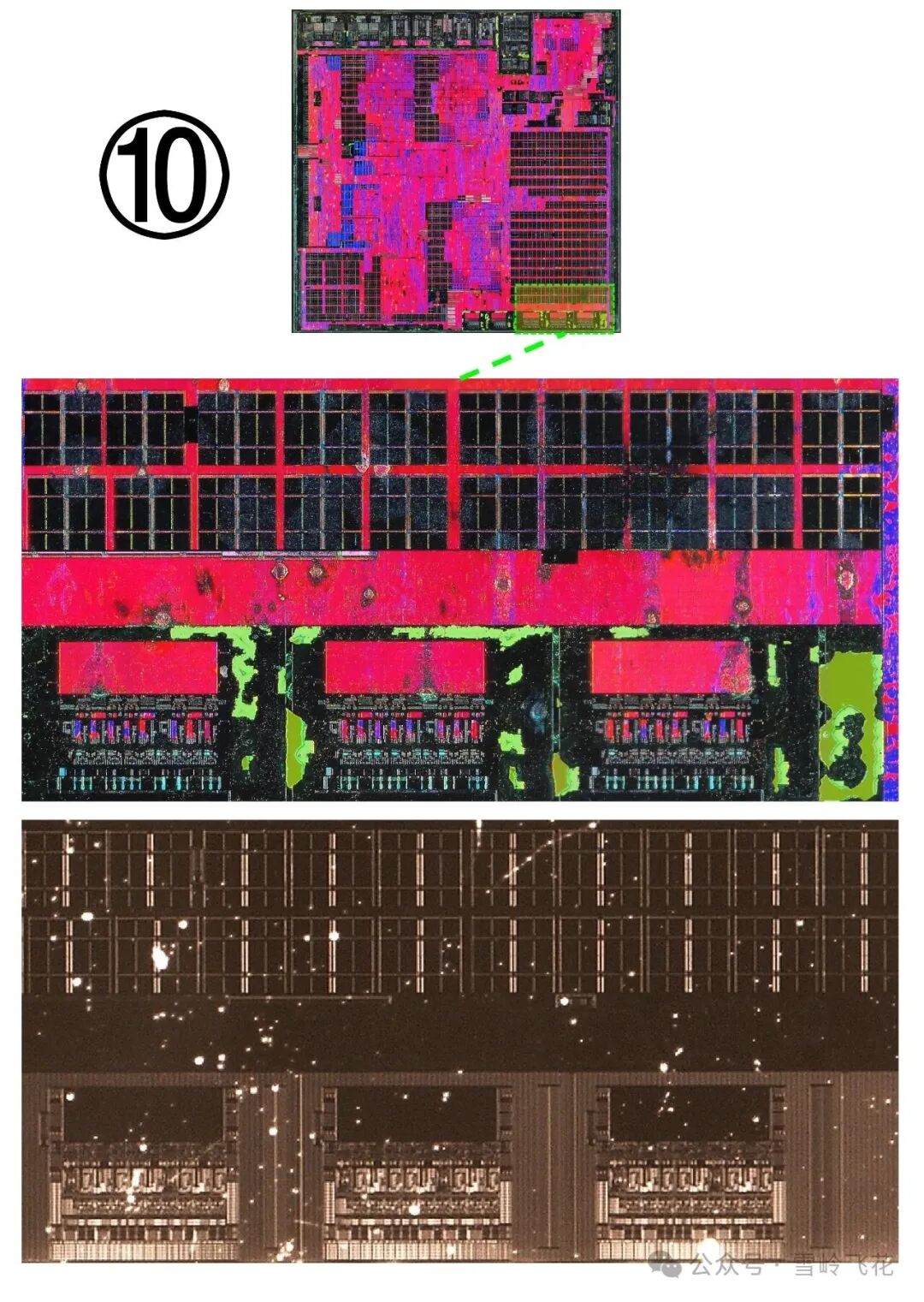

10)芯片下部右侧:
