1. 功能概述¶

本文的sample实现单路、多路VIO通路接入和处理，以下介绍1V、2V、6V接入的场景。

1.1. 软件架构说明¶

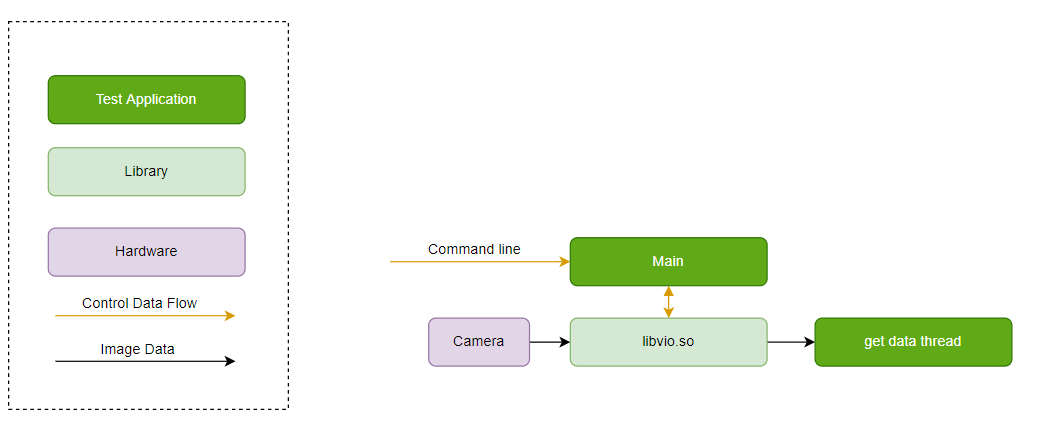

调用VIO API来实现整个数据通路，实现多路camera接入。同时能够dump每一路数据的图像。软件控制图如下：

../../_images/vio_scenario_sample_soft.png

1.2. 硬件数据流说明¶

每个场景的图中已经标明硬件连接关系。

备注

运行sample示例需要硬件外设满足场景图中的硬件连接关系，如果不满足则需要根据当前的硬件连接更改配置文件 hb_j6dev.json 或更换硬件外设。修改配置文件参考：VIN配置章节。

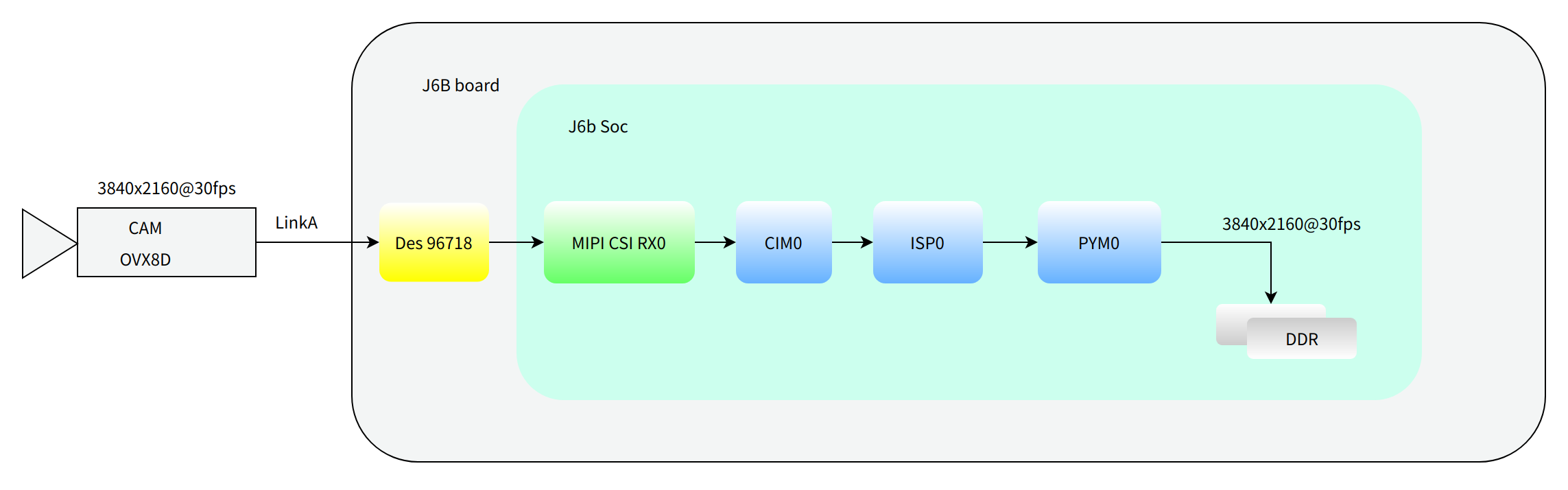

1V 场景如下：

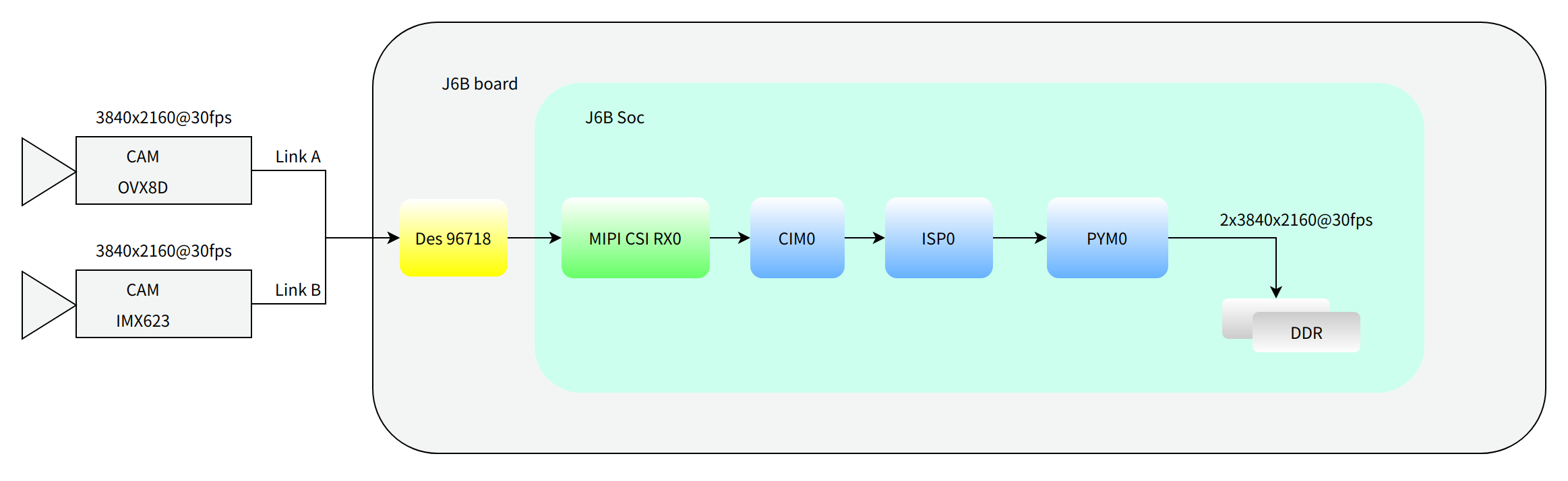

2V 场景如下：

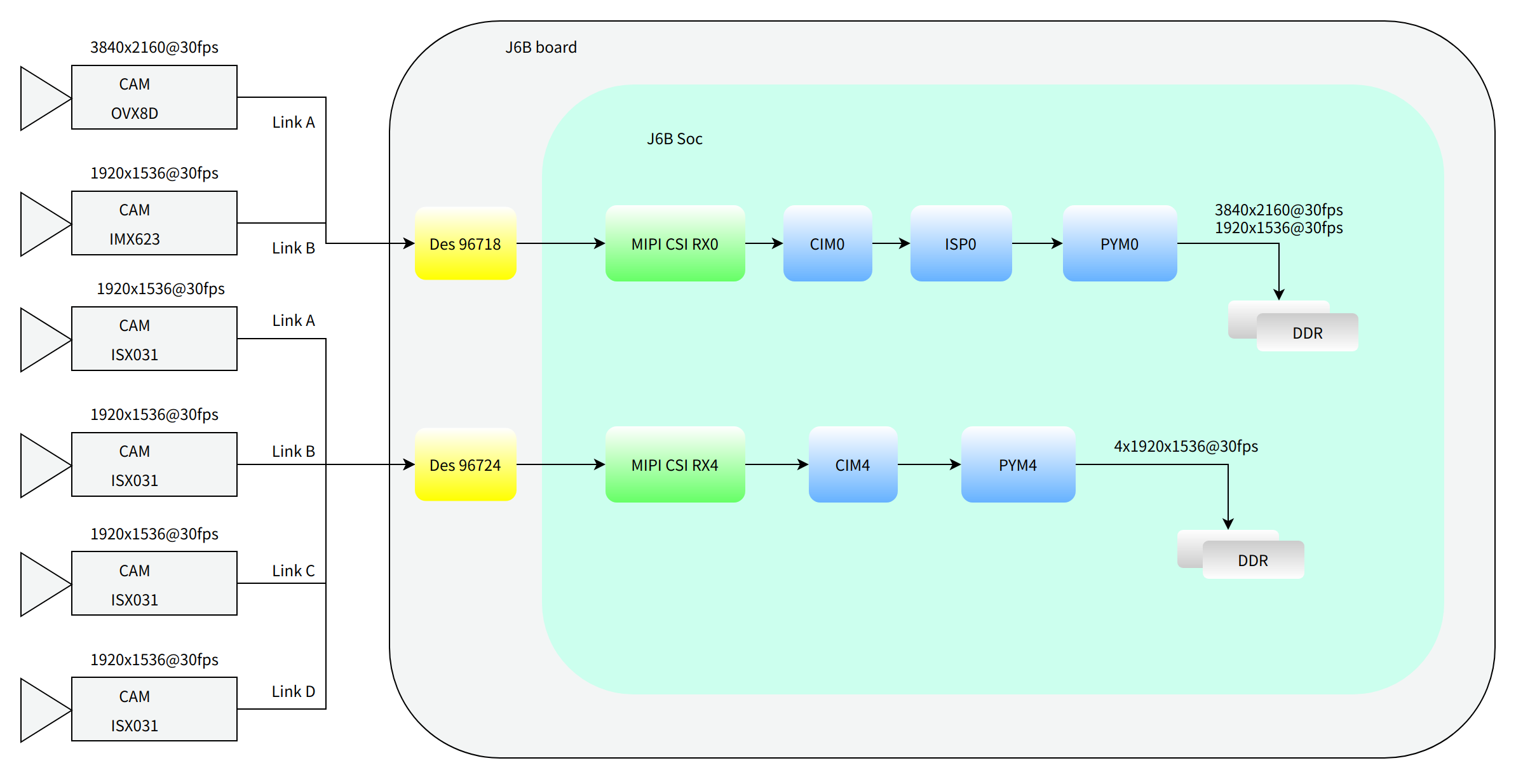

6V 场景如下：

1.3. 代码位置及目录结构¶

sample代码位置在SDK工程目录 {sdk_dir}/test/samples/platform_samples/source/S83_Sample/S83E04_Module/vio_scenario_sample。

根目录包含 Kconfig 和外部接口的 Makefile ， Kconfig 用于控制该sample是否加入整体编译；cfg目录中包含了本sample使用到的JSON配置文件；src目录下的 vio_scenario_sample.c 是main入口的所在文件。

1.4. API流程说明¶

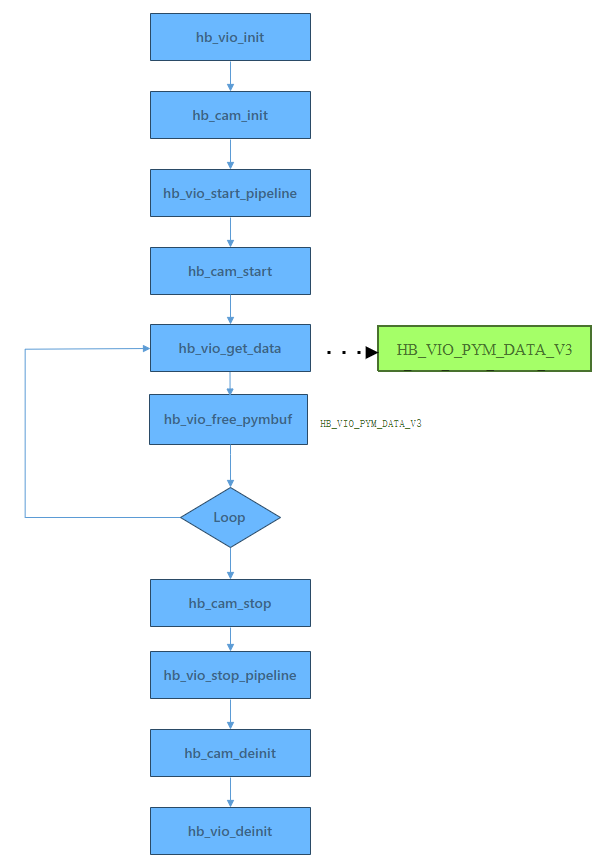

API流程图如下：

主干代码：

如果不做单独的sensor开关流，上面代码中的hb_cam_start和hb_cam_stop可不调用，hb_vio_start_pipeline和hb_vio_stop_pipeline已经对应包含了sensor开关流功能。

其他sample文档中涉及这两对api的代码的解释同上，具体可参考 VIO 应用处理接口。

获取数据及释放数据的代码：

2. 编译¶

2.1. 编译环境¶

本sample的编译环境使用SDK中的build工具，请参考： Build 环境建立。

2.2. 编译说明¶

本sample编译需要VPS系统相关的头文件：

编译依赖的库有如下：

编译命令：

3. 运行¶

3.1. 支持平台¶

J6B Plus Evm

3.2. 硬件环境搭建¶

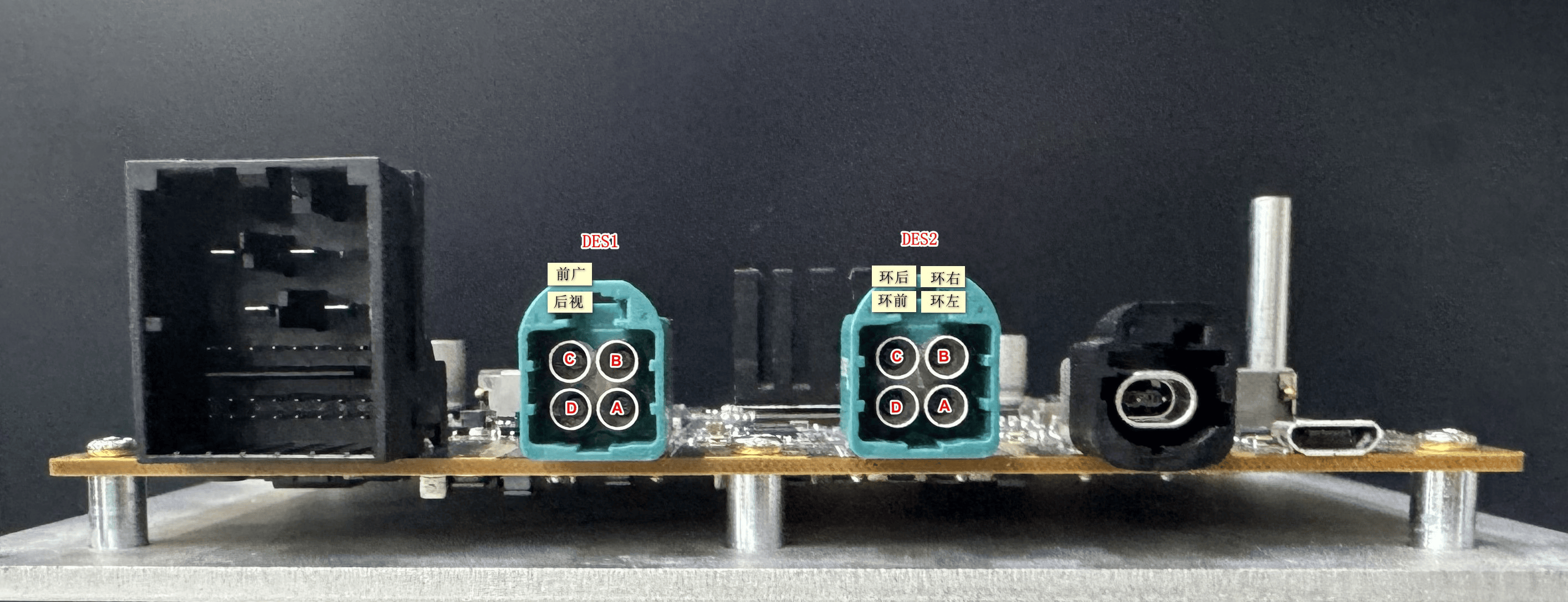

接口连接如下：

../../_images/j6b_evm_plus_hardware1.png

模组：联创模组OVX8D、IMX623，LONGHORN-ISX031。

连接方式：一路OVX8D FOV120通过4合1线束的C口连接到板子的DES1；

一路IMX623 FOV60通过4合1线束的D口连接到板子的DES1；

四路ISX031通过4合1线束的ABCD口连接到板子的DES2。

3.3. 板端部署及配置¶

刷写系统软件镜像后，本sample的可执行文件位于板端： /app/sample/S83_Sample/S83E04_Module/vio_scenario_sample/bin/；

需要用到的配置文件位于板端： /app/sample/S83_Sample/S83E04_Module/vio_scenario_sample/cfg/。

3.4. 运行指南¶

3.4.1. 运行方法¶

1V测试命令：

2V测试命令：

6V测试命令：

3.4.2. 运行命令行说明¶

vio_scenario_sample：应用程序名字。

下面的表格是具体参数的说明：

参数名	用法	是否必需
-v	指定VIO的配置文件	是
-c	指定camera的配置文件	是
-m	pipeline的掩码，bit0代表pipeline0，bit1代表pipeline1，以此类推	是
-l	循环获取数据帧数	否
-s	开启dump，代表需要保存到当前运行目录下的数据帧数	否
-t	程序运行时间（单位毫秒，不建议与-l参数同时使用，使用其中一个即可）	否
-e	指定hbplayer显示的PYM ds层，不设置默认为-1，代表不使用hbplayer	否
-r	开启自恢复模式，0：不开启，1：开启，默认为0不开启	否

例如上面的1V测试命令：

-v 参数是 /app/sample/S83_Sample/S83E04_Module/vio_scenario_sample/cfg/Scenario_1V_cpe0_sen_cim0_isp0_pym0_mode2_sample/vpm_config.json，代表VIO配置文件的所在位置，json里面的具体配置可参考 VPM配置；

-c 参数是 /app/sample/S83_Sample/S83E04_Module/vio_scenario_sample/cfg/case_j6evm/1V_OVX8D_RX0/hb_j6dev_plus.json，代表camera的配置文件的所在位置，json里面的具体配置可参考J6X Camera配置说明；

-m 参数是1，表示使能pipe0数据流；

-l 参数是1000，表示获取PYM数据1000帧；

-s 参数是10，表示dump前面10帧PYM的数据。

除了上述已有参数外，可增加 -t 参数，例如 -t 50000 表示程序最长运行时间为50000ms。当 -t 参数与 -l 参数同时使用时，各线程在满足其中任意一个条件，即已获取指定的PYM数据帧数或者已达到指定的运行时间后就会退出，一般情况下不建议同时使用这两个参数。

可增加 -e 参数，例如 -e 2 表示通过hbplayer看图工具显示PYM ds层第2层。

可增加 -r 参数，例如 -r 1 表示开启自恢复模式，在热拔插后能够进行自恢复，支持最长15s，15s后没插上就自动报错退出。

1.21.3.4.3. 运行结果说明¶

程序运行时通过下面的命令可以看到每个IP的帧率，如果不开dump，帧率符合预期，则程序正常运行。

上面的命令只能间隔一秒以上执行一次，过快执行帧率数据会变成0。

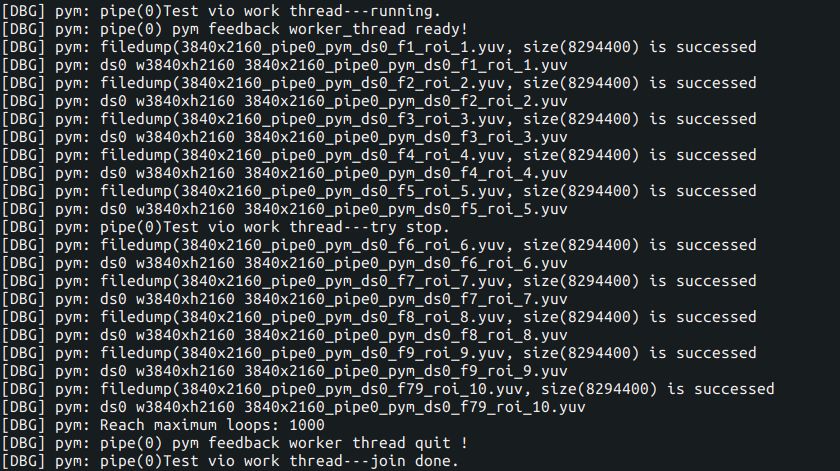

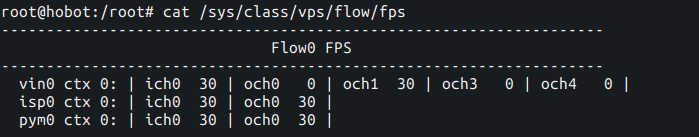

1V测试结果：

帧率如下：

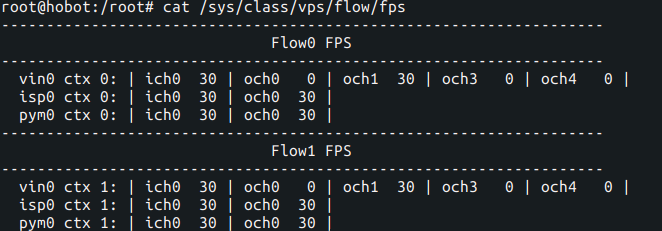

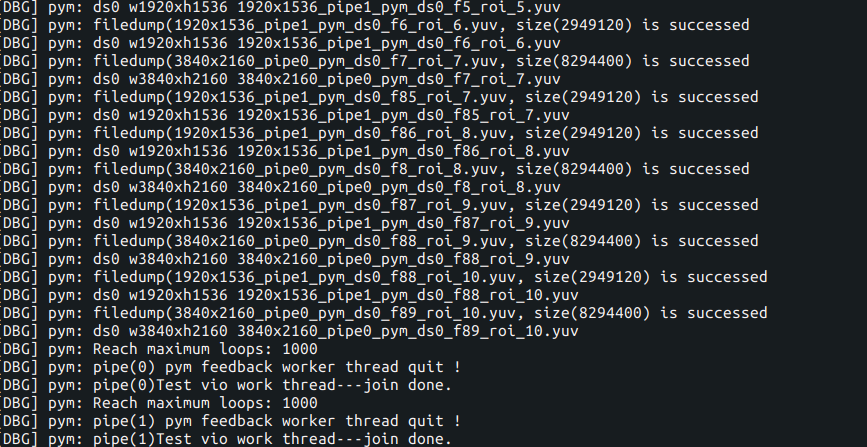

2V测试结果：

帧率如下：

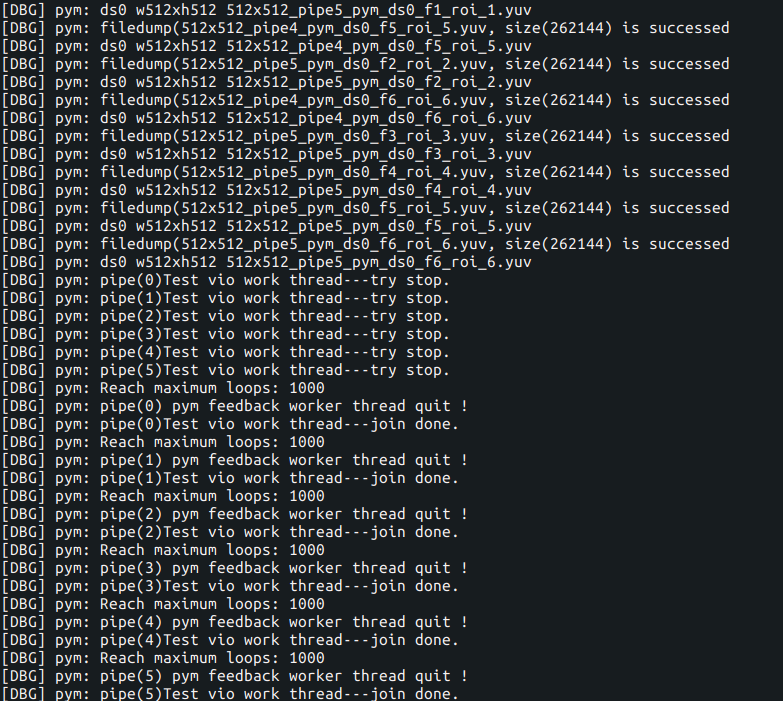

6V测试结果：

帧率如下：

以6V测试为例，通过 -t 5000 指定运行时间为5000ms，测试结果如下，5000ms后线程正常退出。其他场景下使用 -t 参数的现象均类似，不再赘述。

../../_images/vio_j6b_qnx_6v_time_pass.png

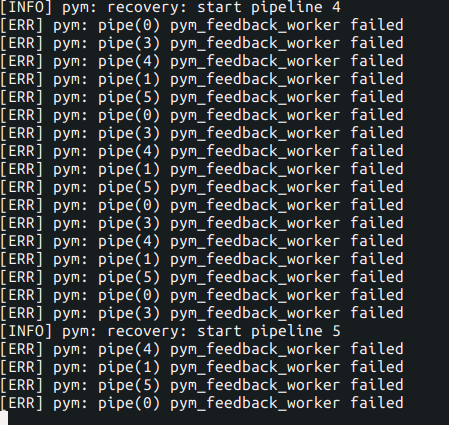

可以通过 -r 1 开启自恢复模式，此时在摄像头意外断开连接后，各pipe在报错的同时将尝试进行自恢复操作。当恢复正常连接后，各pipe将在当前loop报错结束、下一次loop到来后正常取流，不再继续报错：

若选择通过hbplayer工具进行看图，hbplayer将在自恢复成功后继续正常显示实时图像。

其他场景下使用 -r 参数选择是否开启自恢复模式的现象均类似，不再赘述。

3.4.4. 运行可变更说明¶

3.4.4.1. 帧率变更¶

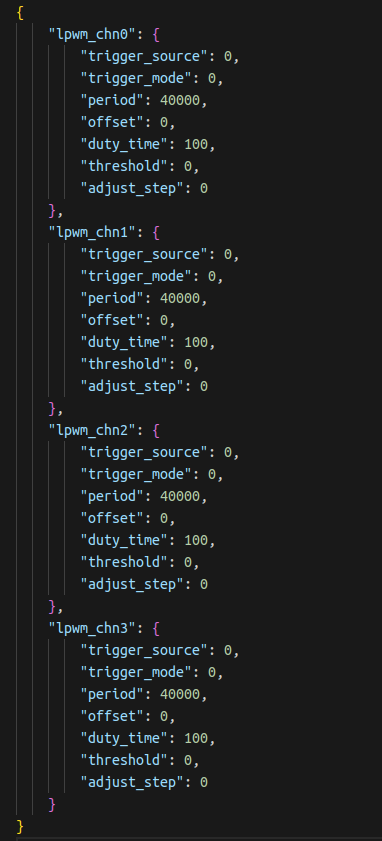

本sample中各个pipe的帧率可以通过改动配置文件内容实现。如果需要帧率为25fps，可直接修改所使用的 vpm_config.json 各pipe指定的 lpwm.json 文件中的 period 参数为40000，即40.000ms：

lpwm.json 配置文件中其他参数的功能说明和设置方法可参考： LPWM使用。

以6V测试为例，本sample提供了设为 LPWM使用中25fps场景推荐使用配置的 lpwm_25fps.json 文件： /app/sample/S83_Sample/S83E04_Module/vio_scenario_sample/cfg/case_j6evm/6V_1xOVX8D_1xIMX623_RX0_4xISX031_RX4_SYNC/lpwm_25fps.json ，及指定使用该 lpwm.json 的 vpm_config.json 文件： /app/sample/S83_Sample/S83E04_Module/vio_scenario_sample/cfg/Scenario_6V_cpe04_sen_cim04_isp0_pym04_sample/vpm_config.json 可以直接使用或参考修改；

此外，camera配置文件 hb_j6dev.json 中各port的 fps 参数也需要对应更改为25，或者可以直接使用环境变量选择帧率情形：

综上，6V 25fps场景的完整测试命令如下：

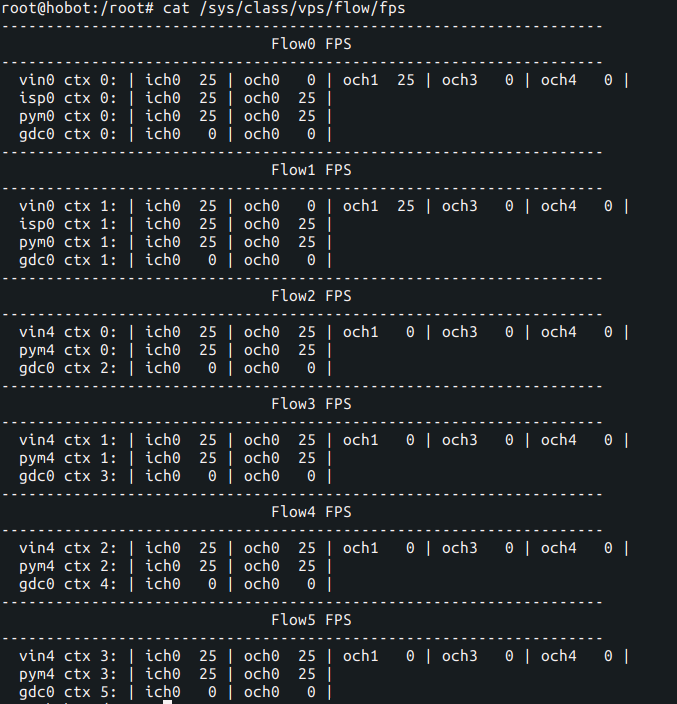

查看6V运行时的实时帧率为预期的25fps：

如果不需要25fps，那么执行如下命令，取消环境变量，再跑测试命令。

其他场景修改帧率的方法和过程均类似，不再赘述。

用户可在camera的配置文件中增加指定效果库文件，不配置或空时使用默认，例如指定 lib_CW_OX8DGB_AST1_065_L.so ：

本sample提供了此场景下的 hb_j6dev.json 供参考，位于： /app/sample/S83_Sample/S83E04_Module/vio_scenario_sample/cfg/case_j6evm/6V_1xOVX8D_1xIMX623_RX0_4xISX031_RX4_SYNC/hb_j6dev.json 。

3.4.5. 看图结果¶

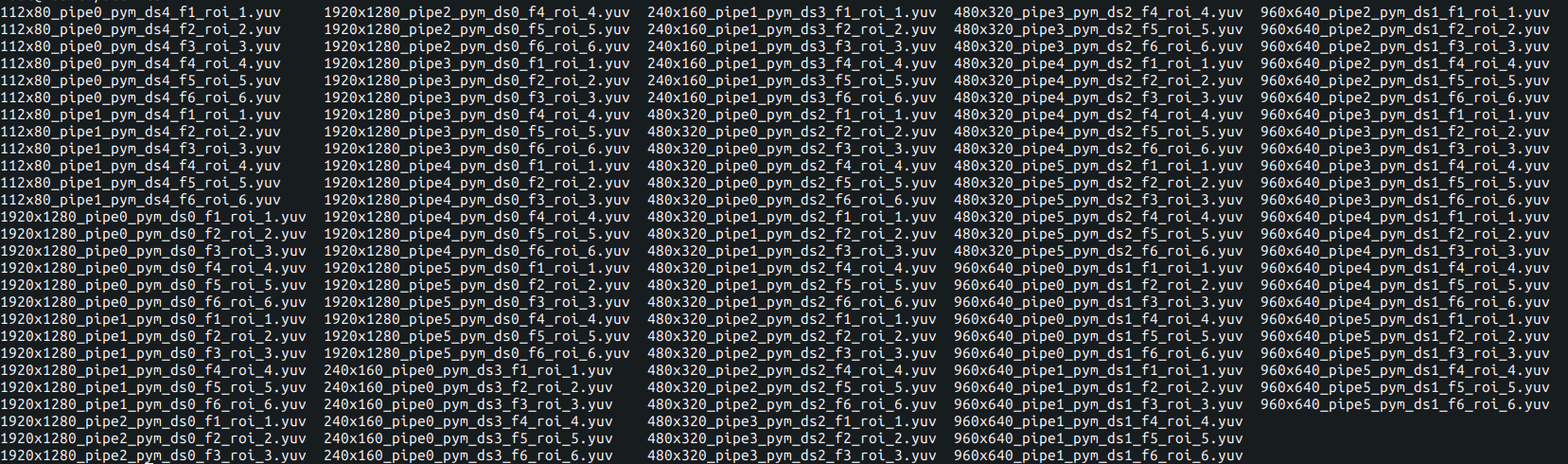

Dump出的数据保存在当前目录下，例如上文中的6V测试命令执行后：

以 960x640_pipe5_pym_ds1_f2_roi_2.yuv 为例，该文件名具体代表宽960，高640的pipe5 PYM ds1层输出图像的第2帧（f2），对应loop次数为2（roi_2）。

需要额外说明的是，由于收敛时间，各pipe的前几帧图像可能出现效果不佳情况，属于正常现象，具体帧数也与实际模组有关，用户关注和使用后续正常帧即可。

此外，由于实际分配buffer时内存需要16对齐，当用户配置文件中设置的图像尺寸非16对齐时，按分配buffer大小dump出来的图像右侧就会出现无效数据，即右侧绿边，属于正常现象，可通过调整配置文件中的图像width为16的整数倍对齐内存大小或按图像实际大小保存。

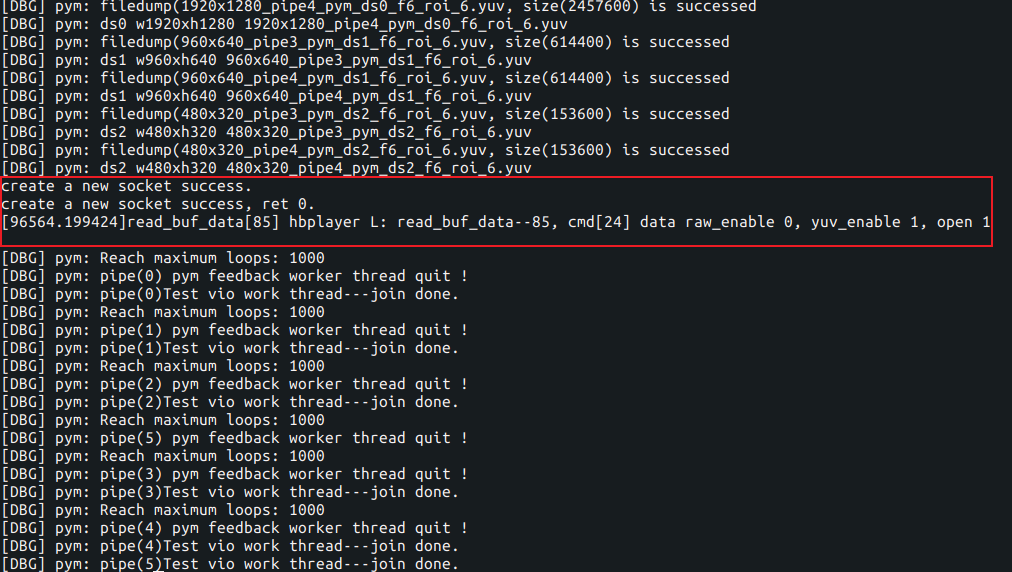

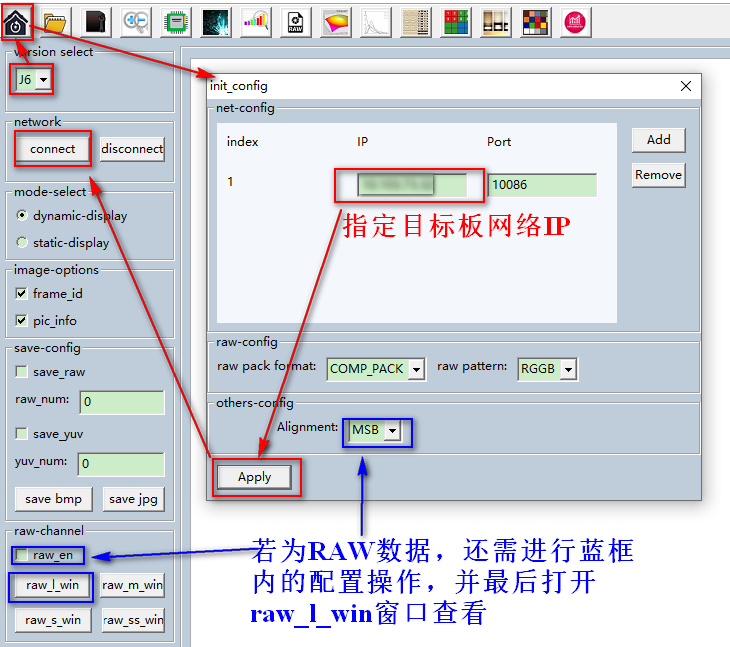

本文的sample也支持通过hbplayer工具进行看图。首先在hbplayer中设置平台、IP地址等相关参数：

以6V测试为例，可在6V测试命令后增加-e参数 -e 2 显示ds层第二层：

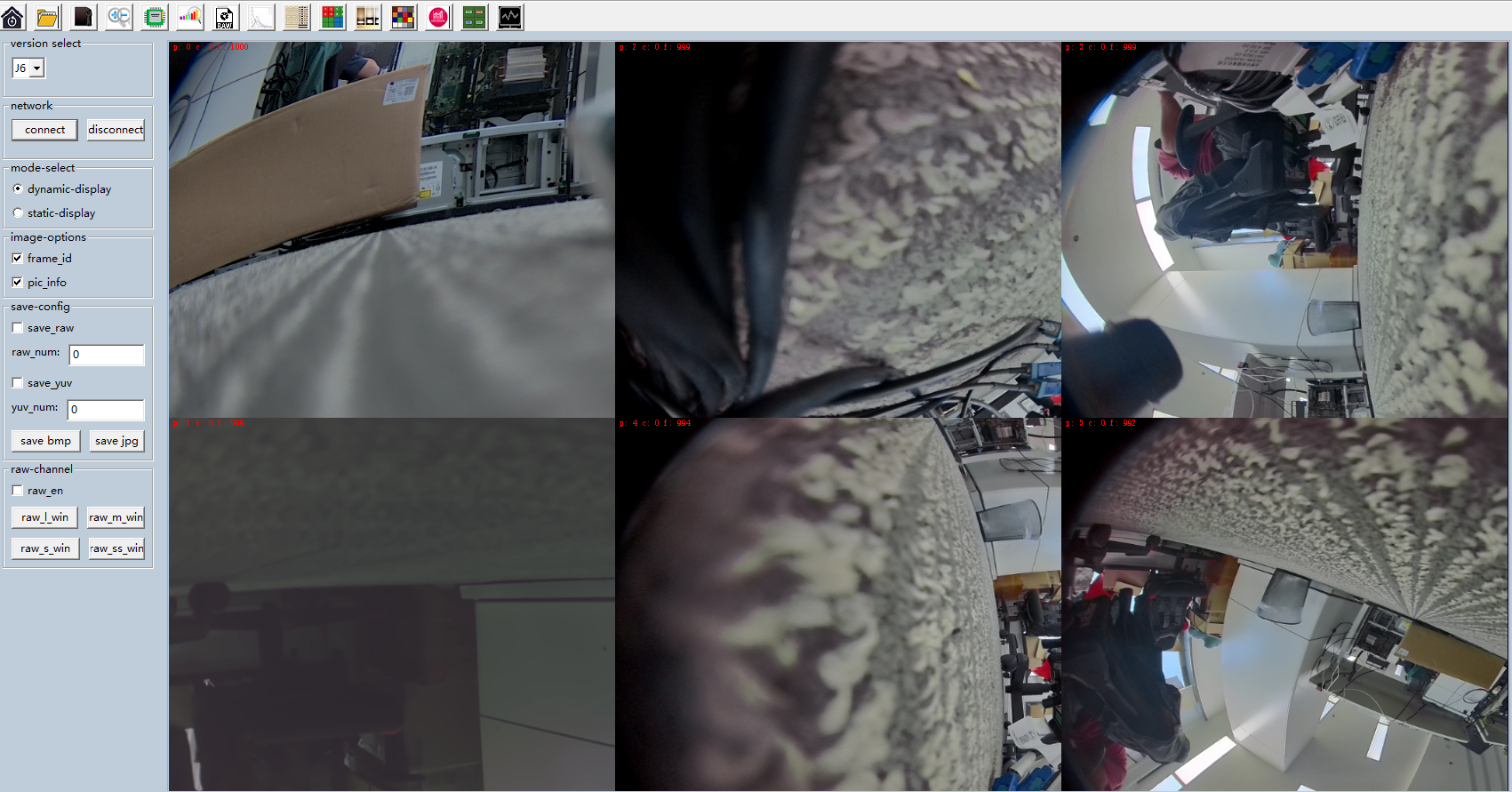

执行命令后，点击hbplayer左侧栏中的connect即可完成连接并在右侧界面看到实时6V图像：

当满足 -l 或 -t 参数指定的条件后，sample将自动退出运行，也可通过 Ctrl+C 手动结束运行。其他测试场景连接hbplayer工具看图的方法和效果均类似，不再赘述。
