BEVFormer量化模型输入准备完整指南

前言

在准备BEVFormer模型推理时，相信很多开发者都遇到过这样的困惑：模型输入除了常见的imgs和reference_point之外，还需要额外的五个神秘输入。这些输入到底是什么？应该如何准备？本文将详细解答这些问题。

一、问题背景

1.1BEVFormer模型的输入结构

BEVFormer量化模型在推理时需要以下输入：

基础输入：

imgs: 多视角相机图像
reference_point: 参考点坐标

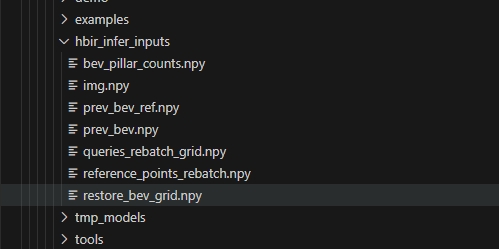

额外的五个输入（如图1所示）

这些输入通常与特征提取、空间变换相关
数据格式需要与量化模型匹配

1.2 核心问题

这些额外输入应该如何准备？

答案是：通过推理HBIR（Horizon BPU Intermediate Representation）模型来获取。

二、准备HBIR模型输入

2.1 HBIR模型所需输入

推理HBIR模型需要准备以下数据：

相机图像: 多视角相机采集的原始图像
Homography矩阵: 根据相机内参生成的单应性变换矩阵

💡 提示: Homography矩阵用于描述不同视角之间的几何变换关系，是BEV（Bird's Eye View）视角转换的关键。

三、代码修改步骤

3.1 修改配置文件

第一步：添加保存函数

在BEVFormer模型qat配置文件中添加保存函数，用于保存HBIR模型的推理输出。

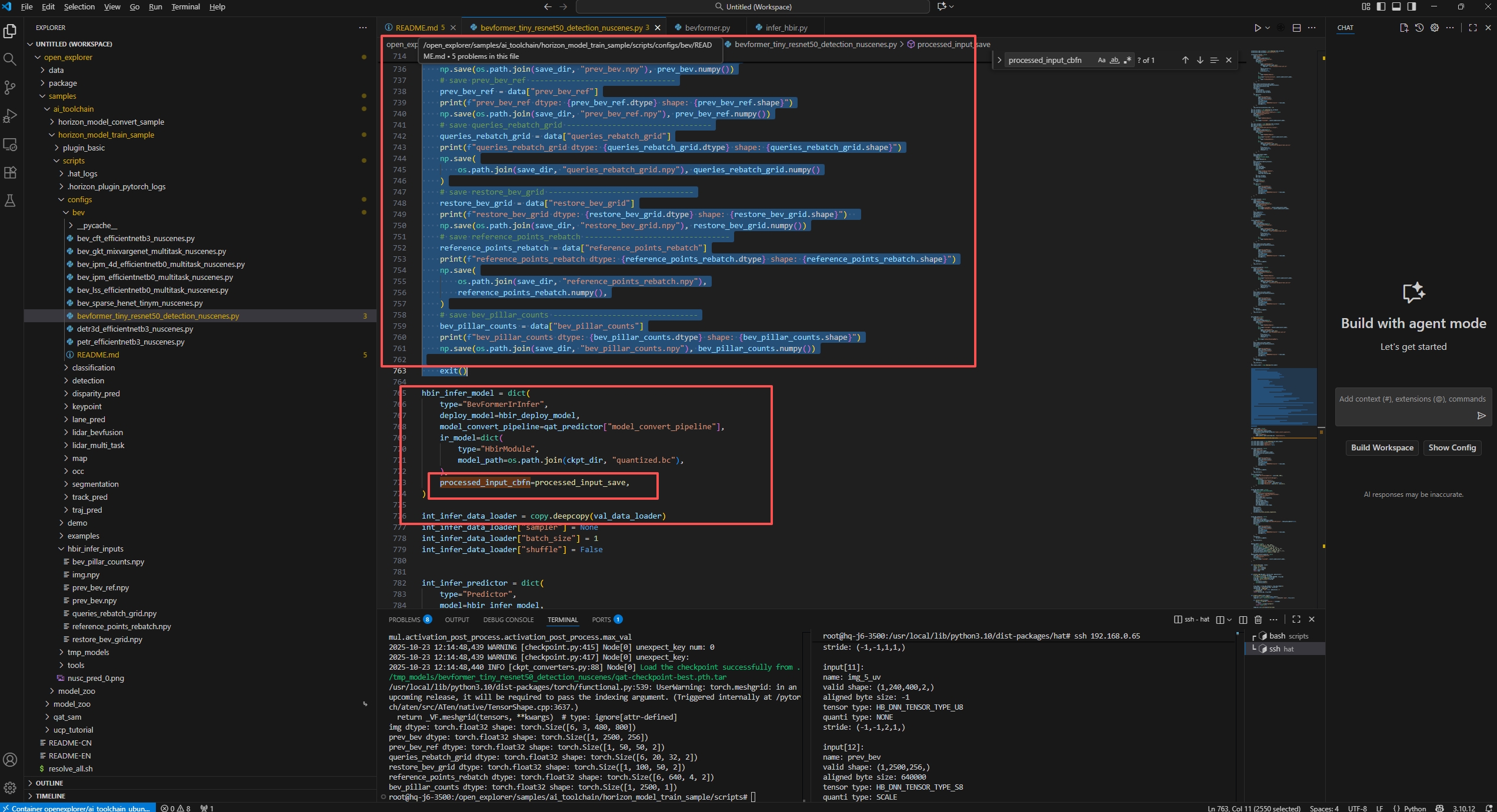

如图二所示：

代码如下：

第二步：启用HBIR推理配置

修改hbir_infer_model相关配置，使保存函数生效

3.2 修改推理代码

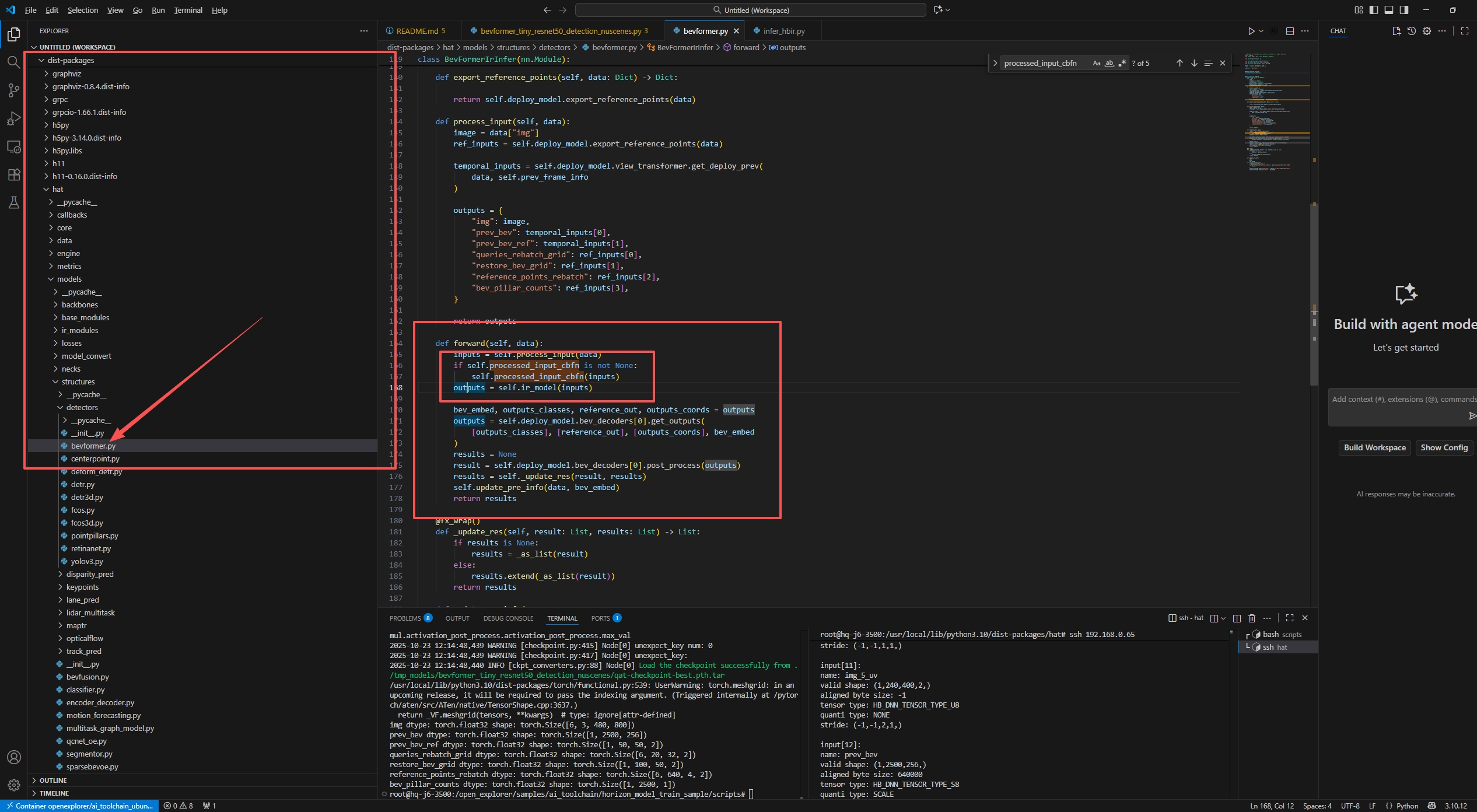

进入Docker环境，修改推理相关代码（如图3所示）：

修改目的：

在模型推理的第一步自动生成所需的五个固定输入文件
将这些输出保存到指定路径
确保输出格式与量化模型要求一致

四、数据类型转换与量化

4.1 数据类型问题

当前状态: HBIR模型生成的文件数据类型为fp32（32位浮点数）

目标状态: 量化模型需要int8（8位整数）类型

解决方案: 需要手动对数据进行量化转换

4.2 获取量化参数

量化过程必须使用正确的Scale因子，获取方法如下：

方法：使用hrt_model_exec工具

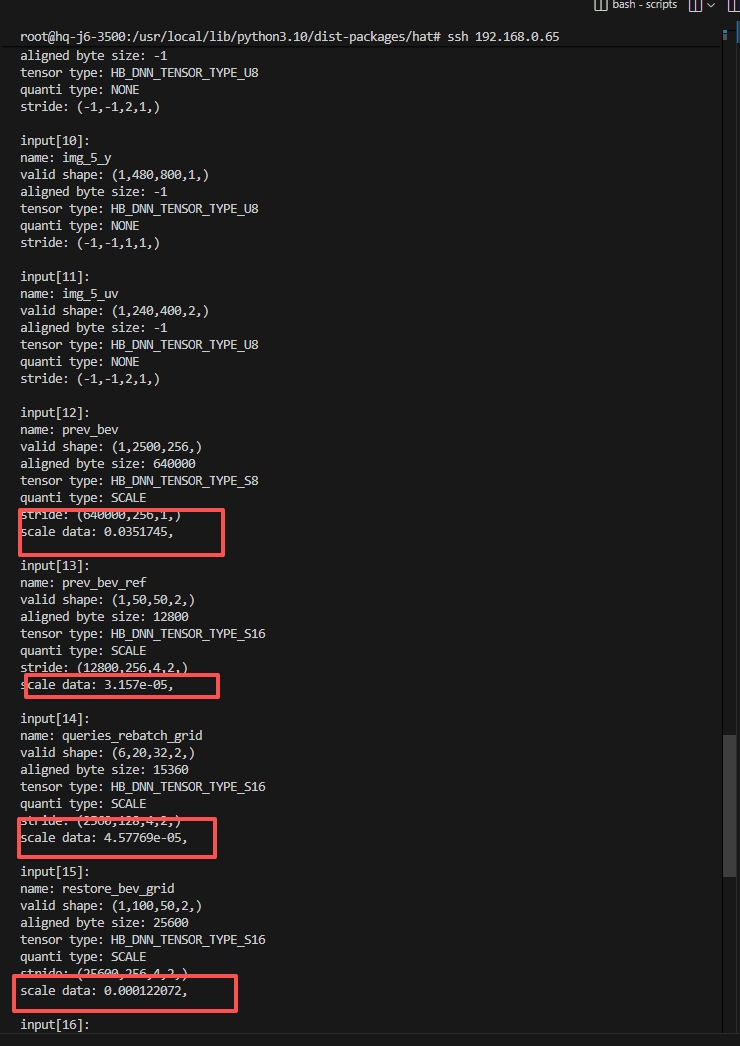

执行后会显示模型的详细信息（如图4所示）：

关键信息：

红色框中标注的即为所需的量化Scale因子
每个输入tensor都有对应的量化参数

4.3 处理多scale值情况

特殊情况说明

有时一个输入会有多个Scale值，这是为什么呢？

示例分析：

观察模型信息：

原因解析：

quantizeAxis: 3 表示在第3个轴（从0开始计数）上进行量化
valid_shape的第3个维度大小为2
因此需要在两个通道上分别量化
每个通道对应一个Scale值

通用规则：

检查quantizeAxis值，确定量化的轴
查看该轴的维度大小
Scale值的数量 = 该轴的维度大小

五、完整工作流程

5.1 流程图

5.2 检查清单

在完成配置后，请检查以下内容：

HBIR模型配置正确
保存路径可写入
生成了五个输出文件
获取了正确的Scale参数
量化后数据类型为int8
验证量化前后数值范围合理
