2025年9月12日,阜时科技发布“万向光控™”技术(车载长距主雷达迎来全固态纪元,阜时科技发布“万向光控™️”技术),这是一种纯固态激光扫描技术,通过电磁控制而不是机械转动的方法,让激光束实现大角度的偏转。
这种新型的激光扫描方案,将会使得纯固态、大角度、长距离激光雷达成为可能,并且扫描灵活性更高,成本降低空间更大,或许会引发新一代激光雷达的形态变革。

本文介绍常见的激光雷达扫描方案,纯固态电光扫描基本原理和优势,主要挑战,以及阜时科技的解决方案和展望。



01

传统激光雷达扫描方案

1. 扫描类型

从扫描方案的角度来区分,激光雷达一般会分为机械式、半固态和纯固态三种类型。

在车载领域,前向主雷达同时需要超过200m的检测距离,以及水平120°的FOV,因此,目前主要是以半固态激光雷达为主,扫描机构通常是以转镜、摆镜和MEMS振镜为核心的机械机构。

1)一维转镜的扫描方案


该方案的典型代表是禾赛AT128:


图片来源:Yole

禾赛AT128的转镜:




2)转镜+摆镜二维扫描方案


图达通Falcon激光雷达采用该方案:


图片来源:Yole

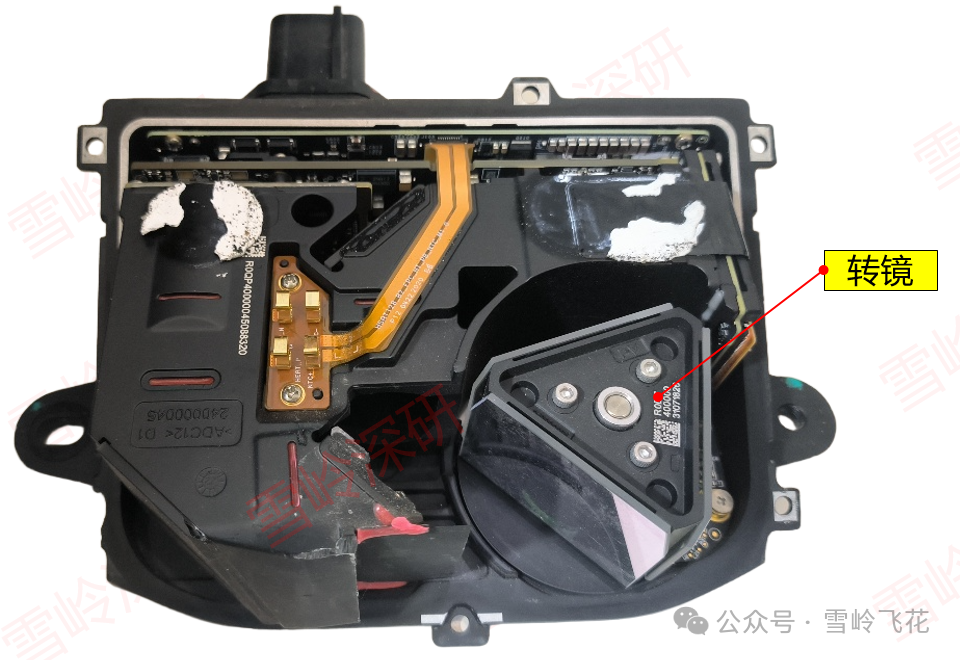

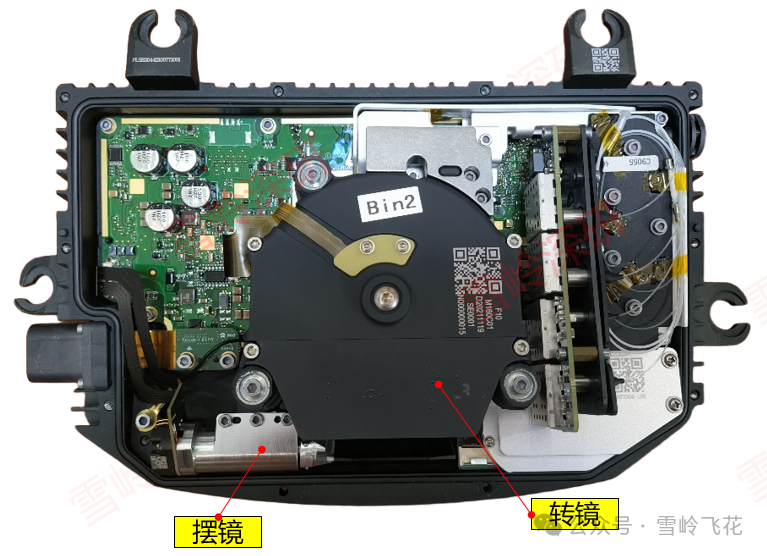

图达通Falcon激光雷达的转镜和摆镜:




3)MEMS微振镜扫描方案

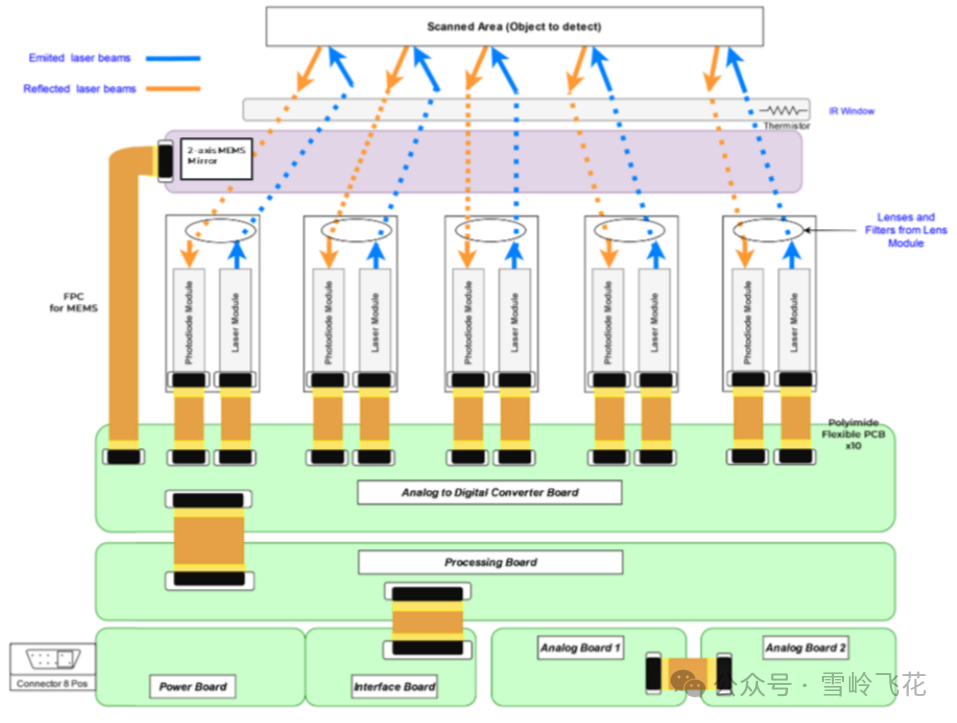

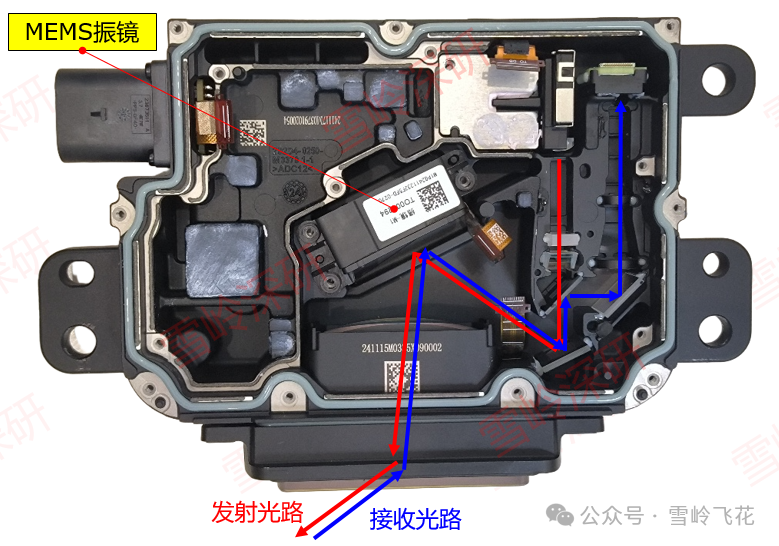

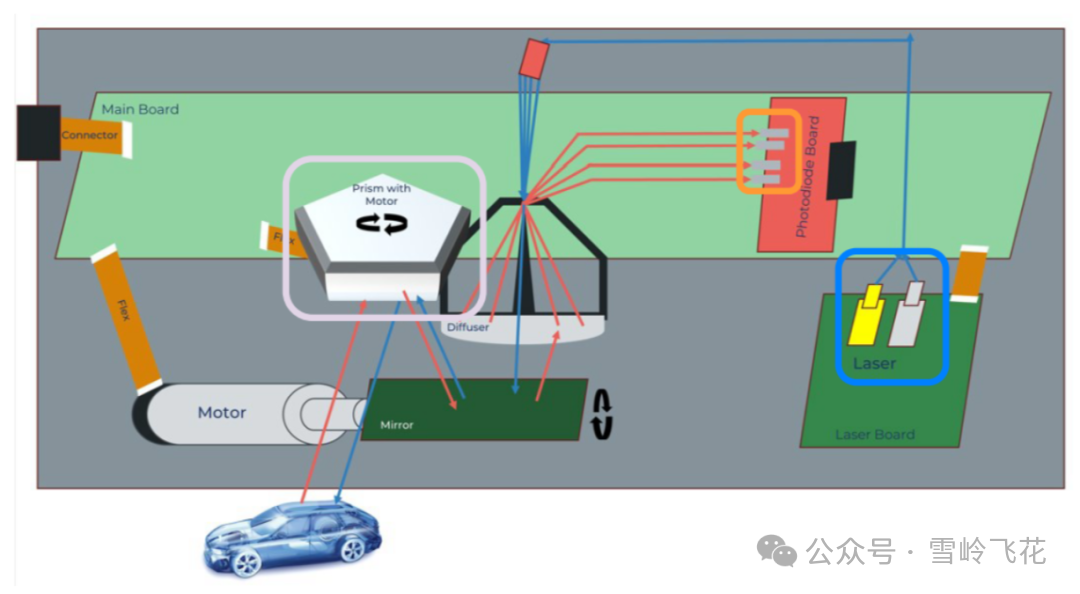

例如速腾M系列均采用MEMS振镜方案,其中M1的系统架构如下:


图片来源:Yole

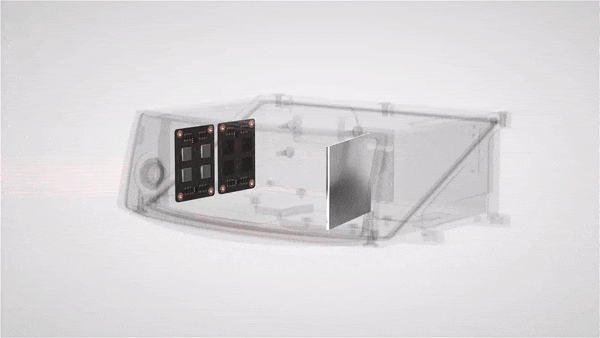

速腾M系列最新产品MX的MEMS振镜:


2. Flash激光雷达的局限

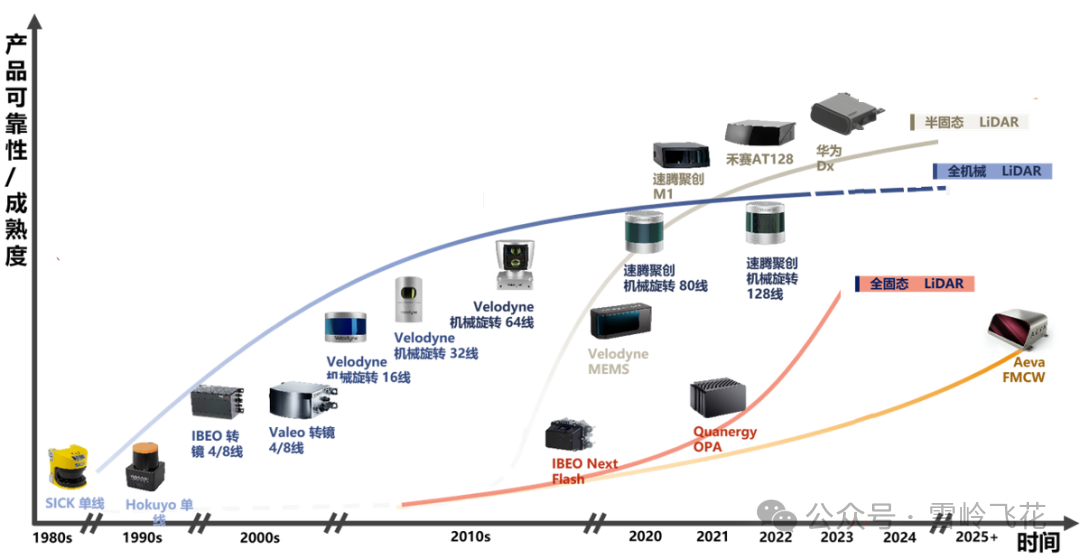

从激光雷达的演进历程来看,正在从机械式到半固态,再到纯固态的方向演进。

纯固态激光雷达完全没有机械部件,结构简单,体积小,可靠性高,降本潜力大,通常被认为是激光雷达的最终形态。

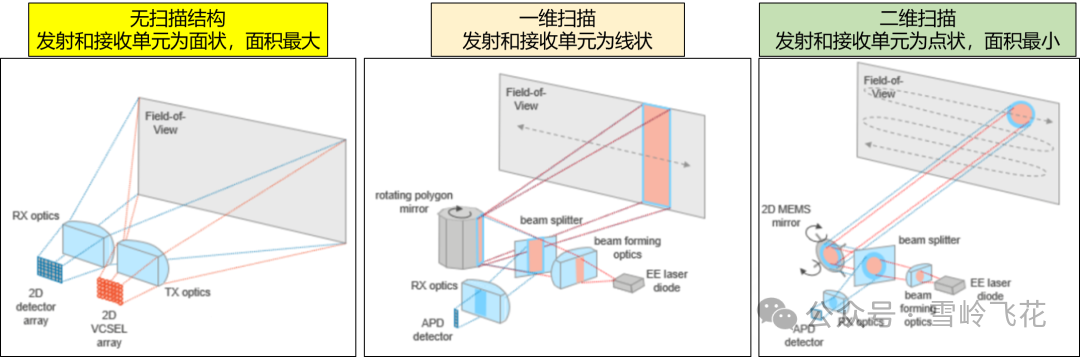

目前,纯固态激光雷达主要采用Flash方案,Flash激光雷达通过发射不同角度的激光束,来实现不同角度的探测:


然而,受限于发光功率和器件灵敏度等原因,Flash激光雷达往往无法同时兼顾远距离和大角度。

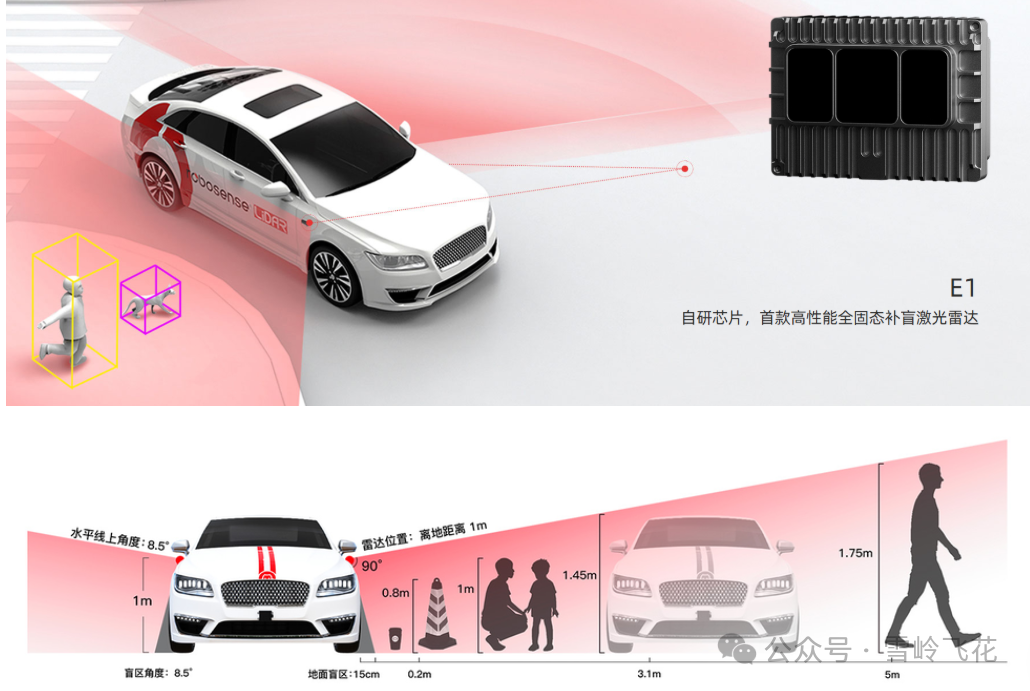

因此,目前Flash激光雷达一般做大角度近距离的补盲激光雷达,例如速腾聚创的E1,其检测距离是30m@10%,FOV为120°*90°。


或者,Flash激光雷达也可以做小角度长距激光雷达,用于车辆前方远距离小目标检测。例如华为Limera,其检测距离是200m,不过FOV只有30°*17°。

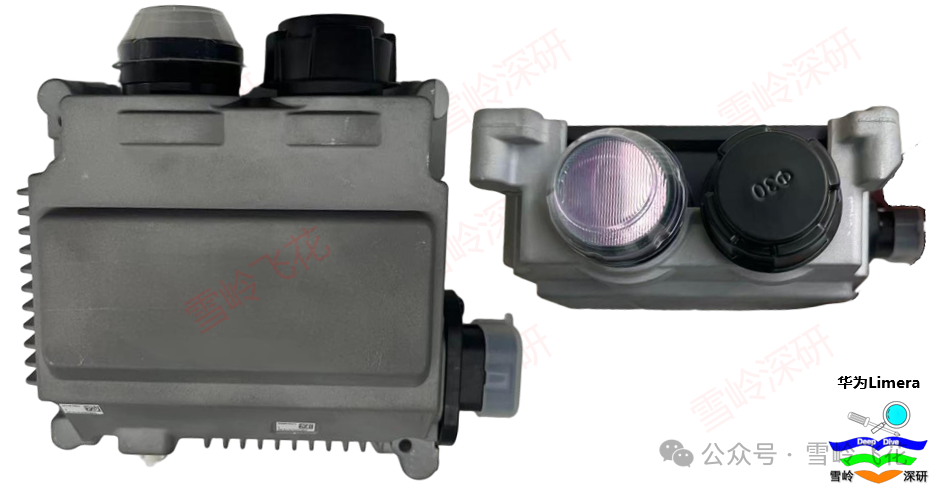

华为Limera:




因此,假如有一种纯固态的扫描方案,可以同时满足激光雷达的长距离和大角度检测,将会使得长距主激光雷达的纯固态化成为可能。



02

纯固态光扫描技术

纯固态激光扫描器(或者光束偏转器),一般基于电光效应或者声光效应,通过在光束截面内引入线性相位延迟,使不同光线的等相面发生变化,从而改变光束传播方向。
主要有这些类型:电光偏转器、声光偏转器、液晶偏转器、热光偏转器和超表面偏转器等。(说明:液晶偏转器和热光偏转器有时也被归为广义的电光偏转器)

1. 电光偏转器

在外加电场作用下,各向同性的晶体介质变为各向异性,从而产生折射率变化的现象,被称为电光效应。

电光偏转器(Electro-Optic Deflector,EOD)就是利用电光效应,通过电场作用下的材料折射率变化,使得激光束发生偏转。

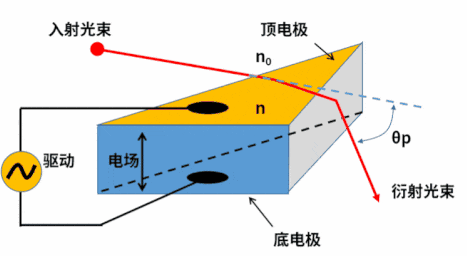

在早期,EOD常采用基于光学棱镜界面的折射方案。棱镜可以使光发生折射,将电光晶体作为棱镜材料,通过电压控制棱镜与周围材料的折射率差,进而改变输出光束的偏转角度。方案如下图所示。


图片来源:福晶科技

该方案可实现激光束快速的偏转,但由于偏转只发生在两种材料的界面,偏转角度很小。要获得更大的偏转角度,需要利用多个棱镜组成阵列,此时会导致器件尺寸大、结构复杂,且需要较高的驱动电压,应用受到很大的限制。

后来,EOD逐渐采用基于垂直于光束传播方向的折射率梯度方案(即基于空间电荷控制的EOD)。

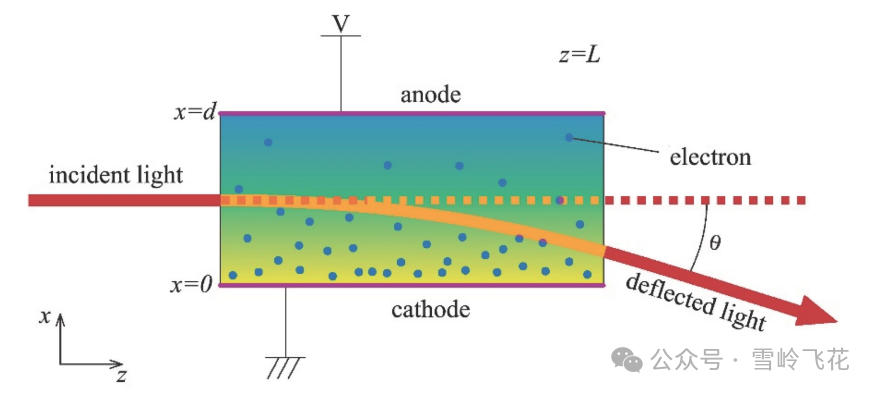

该方案采用特殊形状的电极,在晶体内部制造梯度电场,在电光效应的作用下,在垂直于光束传播方向上形成梯度折射率分布,光束会向折射率梯度增加的方向偏转。结构示意图:


图片来源:Nakamura K等,low-voltage electro-optic beam deflection based on space-charge-controlled mode of electrical conduction in KTa1-xNbxO3

偏转过程示意图:


图片来源:福晶科技

该方案的偏转角度可通过外加电压控制,控制比较灵活,响应快速,器件尺寸也更小。

在该方案中,目前常用的材料是钽铌酸钾(KTa1−xNbxO3,简称KTN),该材料在特定温度下表现出很强的电光效应,可以实现较大的偏转角和偏转速度。

2. 声光偏转器

声波在光学透明材料(如SiO2、TeO2或PbMoO4)中传播时,会引起材料折射率的周期性变化,从而形成“光栅”,激光束通过时将发生衍射偏转。

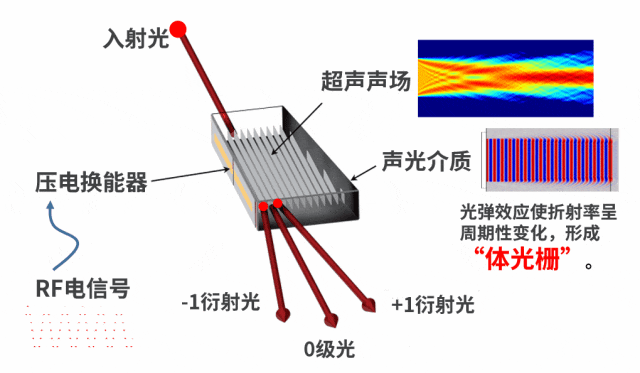

声光偏转器(Acousto-Optic Deflector,AOD)利用该原理,通过控制声波的频率,精确调制激光束的偏转角度。基本原理如下所示:

图片来源:福晶科技

3. 液晶偏转器

液晶分子的取向在外加电场作用下会发生可逆变化,从而改变其折射率分布。

液晶偏转器(Liquid Crystal Optic Deflector,LCOD)利用该原理,通过控制电场,进而改变光波在液晶层中传播时的光程长度,实现光波指向的连续可调。


图片来源:福晶科技

用于LCOD的液晶材料主要是:向列型液晶(Nematic LC)、聚合物分散液晶(PDLC)、蓝相液晶(Blue Phase LC)、液晶硅(LCoS, Liquid Crystal on Silicon)等。

4. 热光偏转器

许多光学材料的折射率会随温度的变化而变化,热光偏转器(Thermo-Optic Deflector,TOD)通过在光波导或光学介质上引入局部加热结构,改变光在该区域的传播速度,从而实现光程的精确控制。

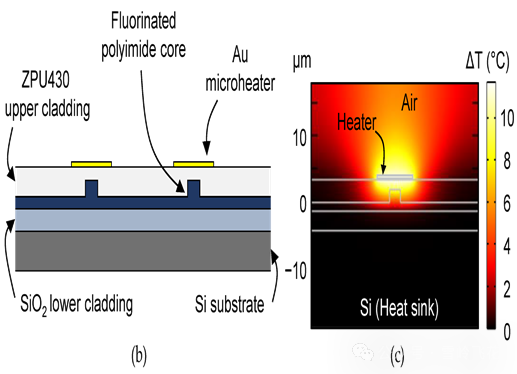

图片来源:Eun-Su Lee等,Frequency Response of Thermo-Optic Phase Modulators Based on Fluorinated Polyimide Polymer Waveguide

相对于EOD和AOD,TOD的优点在于结构简单、工艺成熟、易于与硅光子平台兼容,并具备较好的调制稳定性,但是光电转换效率比较低。目前TOD主流的技术路线有:硅基热光相位调制(Si Photonics)、氮化硅(SiN)、聚合物与新型高热光系数材料、混合集成与异质集成技术等。

5. 超表面偏转

超表面偏转(Metasurface-Optic Deflector,MOD)通过在纳米尺度上设计周期性或准周期性结构单元(meta-atoms),利用局域共振效应或波前调控效应来改变光的相位、振幅与偏振。


图片来源:Bo Xiong等,Controlling the degrees of freedom in metasurface designs for multi-functional optical devices

与传统透镜或光学元件不同,超表面能够在超薄的二维结构上实现复杂的光学功能,因而具有高集成度、轻量化和功能可编程等优势。目前MOD主要的技术路线包括:静态超表面、电控可调超表面、热控与相变超表面等。

03

电光偏转器在车载的应用

1. 主要优势

电光偏转器EOD由于响应速度快、角度控制方便,是目前固态偏转器的研究热点。

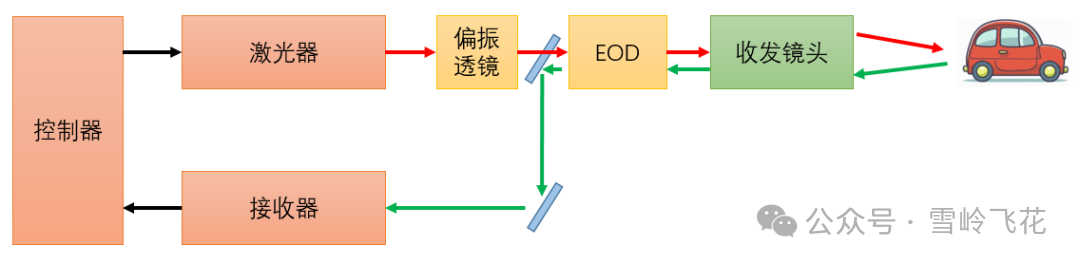

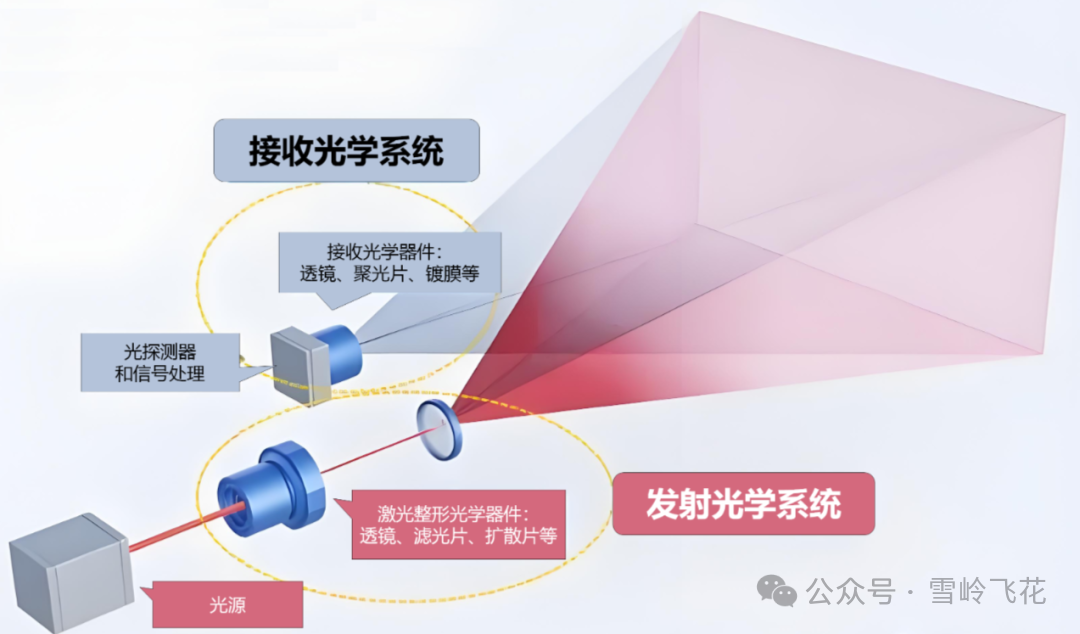

使用EOD固态扫描系统的激光雷达参考架构如下:


1)扫描角度非常灵活

机械式扫描机构受限于反射镜的物理运动,只能进行角度的连续扫描,角度无法跳变。

而电光偏转器使用电信号控制激光束的指向,角度不存在物理约束,不同的指向角度可以随意控制。

这就使得激光雷达的扫描变得非常灵活,可以实现多区、动态的ROI。


2)体积更小、可靠性更高、系统成本更低

这些优势主要来自两方面:

a)彻底消除机械结构,同时大幅简化激光发射接收的光学镜片数量。

b)电光偏转器可以同时实现水平角度和垂直角度的偏转,也就是说,是一个二维扫描单元。扫描的维度越高,所需要的激光雷达发射单元和接收单元就越少,成本就越低。




2. 主要挑战

由于通常电光偏转器的偏转角度小、光利用率低、偏转分辨率低等原因,在车载激光雷达领域,还没有工程化落地的成功案例。

1)偏转角小

最大偏转角决定激光的扫描范围,最终决定激光雷达的FOV。

基于空间电荷控制的电光偏转,其偏转角度取决于外加电压、介电常数、空间电荷密度和通光长度等。NTT公司曾在厚度为0.5mm、长度为5mm的晶体上施加±250V的电压,但是仅获得了±7.16°的偏转。

提高KTN电光偏转器偏转角度的主要方法有:增加通光距离、增加偏转电压,以及提升材料本身性能(提高二次光电系数)等。

增加通光距离意味着增加晶体长度,可能会降低光斑质量:


图片来源:福晶科技

增加的偏转电压也有上限,通常不超过600V/mm。

最优的方案是提升材料本身性能,即通过提高二次光电系数,来增大偏转角度。

2)偏转分辨率低

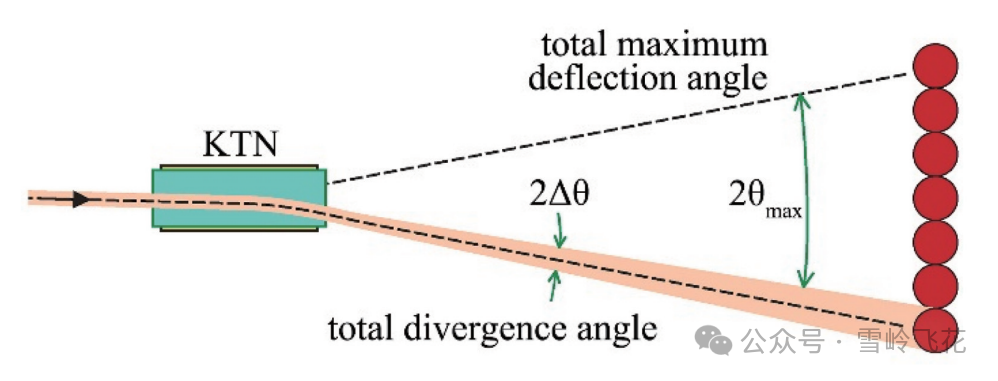

偏转分辨率即最大可分辨点数,定义为偏转角度与光束发散角的比值,该指标决定了光扫描的角分辨率。如下所示:


图片来源:Naganuma K, MiyazuJ,Yagi S. High-resolution KTN optical beam scanner

KTN偏转器的最大可分辨点数通常只能做到20左右,而传统的振镜、转镜和MEMS等机械偏转器件的最大可分辨点数较高,通常可以很容易超过1000。

一般是通过减少光束发散角,来提高分辨率。

3)光利用效率低

光利用效率是偏转出射光强和入射光强的比值,该指标反映了光偏转器的光能利用能力。

通常电光偏转器的光利用效率大概为10%,也就是有90%的光源能量被浪费了。

4)损伤阈值小

损伤阈值是指对于入射光功率的耐受度,大于此阈值后,材料就会发生不可逆的损伤。损伤主要是由激光导致的热效应引起,损伤阈值和材料吸收能量的效率有关。

KTN-EOD的损伤阈值仅0.26 MW/cm2,较小的损伤阈值会限制激光功率密度的提升,从而影响检测性能。



04

阜时科技“万向光控™”技术

阜时科技通过多年的技术攻关,开发了适用于车载激光雷达的EOD产品,偏转器平均响应时间小于100us,扫描范围达到120°,光利用效率达到80%。

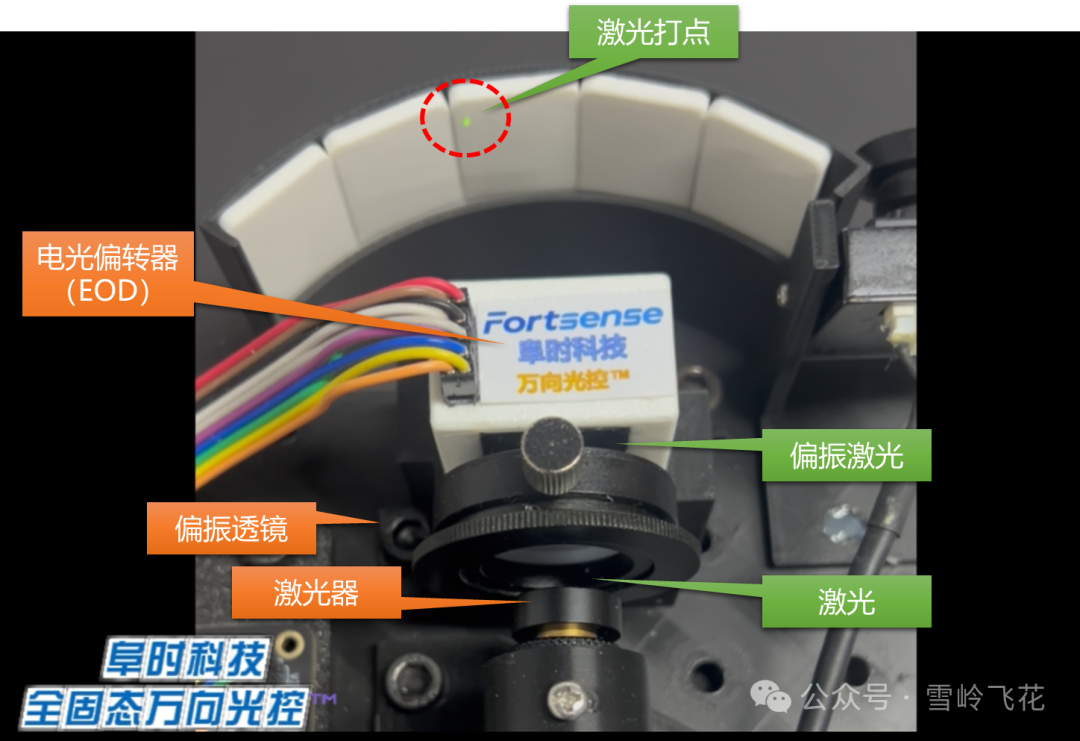

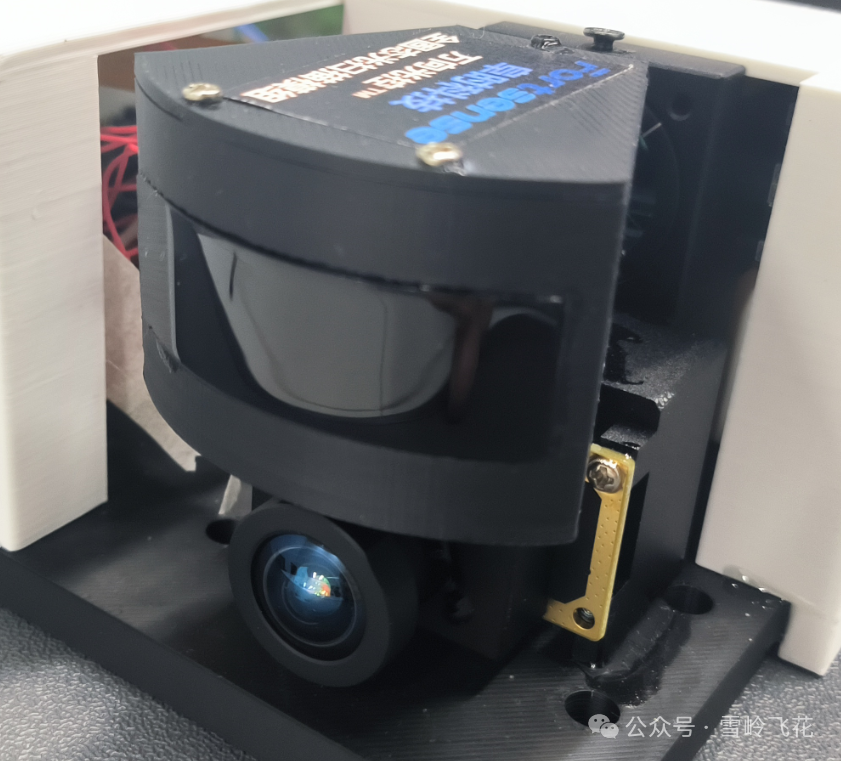

如下是阜时科技自研的全固态光扫描方案样机:

其中,核心部件是前级光处理透镜和电光偏转器,主要作用是:
  1. 前级光处理透镜:主要是偏振透镜,将普通光转变为偏振光。使用偏振光能够提升光扫描模块的光利用率,且减少杂散光的互干扰损耗。
  2. 电光偏转器:完成激光束的偏转。



电光偏转器是整个系统的核心。

1. 主要特点

1)相位调制精准

阜时科技采用了特殊的电光材料,实现了高精度且快速的光相位调制。

  • 采用分段电压,进行精准的相位调制,使得偏转光束会聚且集中。在120° 的光偏转角度内,光的指向精度可达0.025°。相位控制越精准,杂散光的抑制效果也越好。

  • 阜时科技设计的偏转器平均响应时间小于100us。即,假设激光雷达100ms内扫描120°的角度范围,一共可以扫描超过1000次,两次扫描的间隔小于0.12°。



2)偏转角度大

基于波动光学和数值仿真,阜时科技设计了特殊的微纳光学材料腔体,实现激光的透射偏转。同时,还使用微纳超表面透镜(Metalens),利用其半波干涉原理,进一步改变光的方向。

通过这些设计,阜时科技将电光偏转器的扫描角度提升到120°,且在大角度下仍然能保持较好的光效率。

3)光利用率高

阜时科技对电光偏转器模组进行了工程创新,减小了不同入射光条件与偏转器结构的匹配关系,减少了入射光损耗,将偏转模块的光利用率从10%提升到80%以上,达到世界领先的水平。

阜时科技全固态“万向光控™”光扫描功能演示:

已关注

关注

重播 分享 赞

关闭

观看更多

更多















退出全屏



切换到竖屏全屏退出全屏

雪岭飞花已关注



分享视频





,时长02:10





0/0

00:00/02:10



切换到横屏模式

继续播放



进度条,百分之0





播放

00:00

/

02:10

02:10

倍速

全屏



倍速播放中

0.5倍 0.75倍 1.0倍 1.5倍 2.0倍

超清 流畅





继续观看

雪岭 · 下一代激光雷达变革引擎——纯固态光扫描技术



观看更多

转载

,

雪岭 · 下一代激光雷达变革引擎——纯固态光扫描技术

雪岭飞花已关注

分享点赞在看

已同步到看一看写下你的评论









视频详情



2. 全固态长距宽角激光雷达

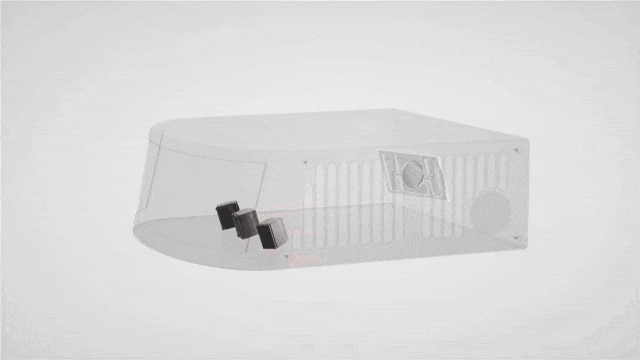

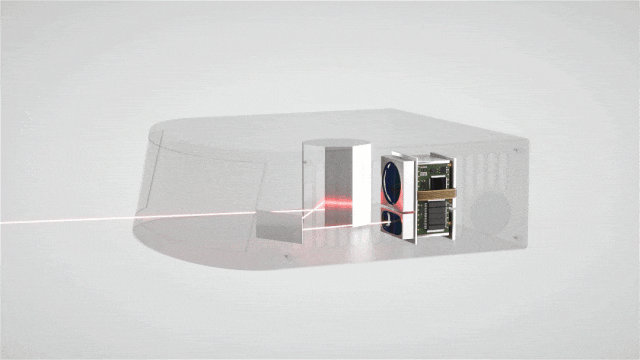

基于“万向光控™”技术,阜时科技开发了全固态长距宽角激光雷达原型机,如下:


该样机的测距能力超过200m,FOV达到120°×20°,全域角分辨率0.1°×0.1°,点频密度可以达到 276万点/秒。

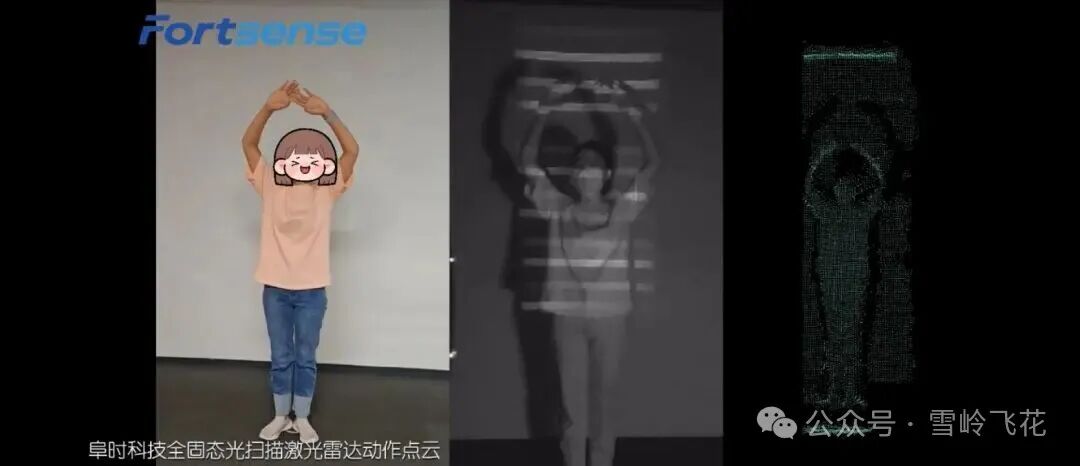

对于静态目标的扫描效果如下:

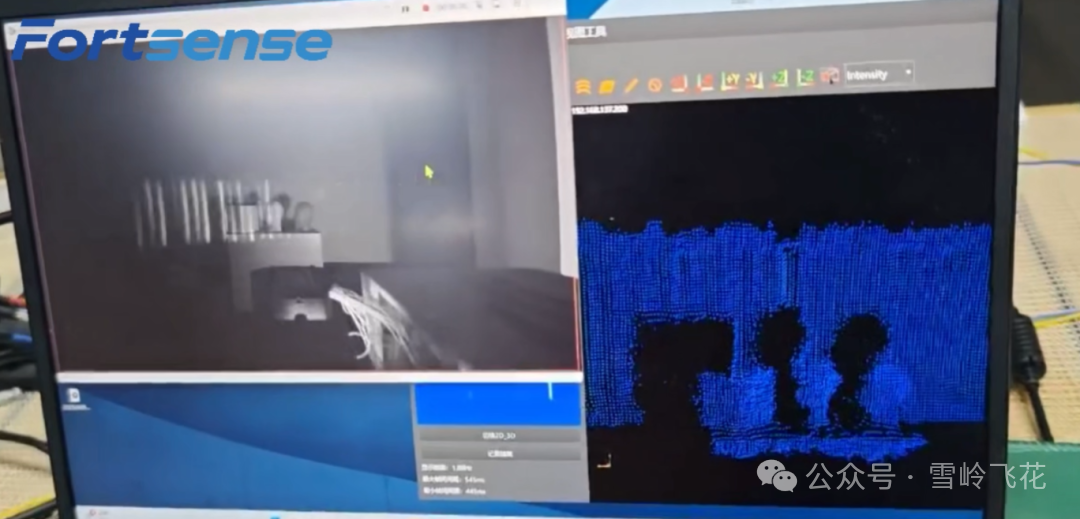

对于动态目标的扫描效果如下:


完整演示视频:

已关注

关注

重播 分享 赞

关闭

观看更多

更多















退出全屏



切换到竖屏全屏退出全屏

雪岭飞花已关注



分享视频





,时长02:15





0/0

00:00/02:15



切换到横屏模式

继续播放



进度条,百分之0





播放

00:00

/

02:15

02:15

倍速

全屏



倍速播放中

0.5倍 0.75倍 1.0倍 1.5倍 2.0倍

超清 流畅





继续观看

雪岭 · 下一代激光雷达变革引擎——纯固态光扫描技术



观看更多

转载

,

雪岭 · 下一代激光雷达变革引擎——纯固态光扫描技术

雪岭飞花已关注

分享点赞在看

已同步到看一看写下你的评论









视频详情

值得一提的是,该雷达样机还可以实现30°×12°的ROI区域,ROI区域内角分辨率可以做到0.05°。另外,ROI区域的大小和分辨率均可以通过数字控制,因此该ROI区域是“动态可调”的,ROI区域的指向、大小、分辨率都可以在工作过程中随时调整。



05

结语

近些年来,激光雷达在自动驾驶和具身智能等领域广泛应用,市场规模不断提升。

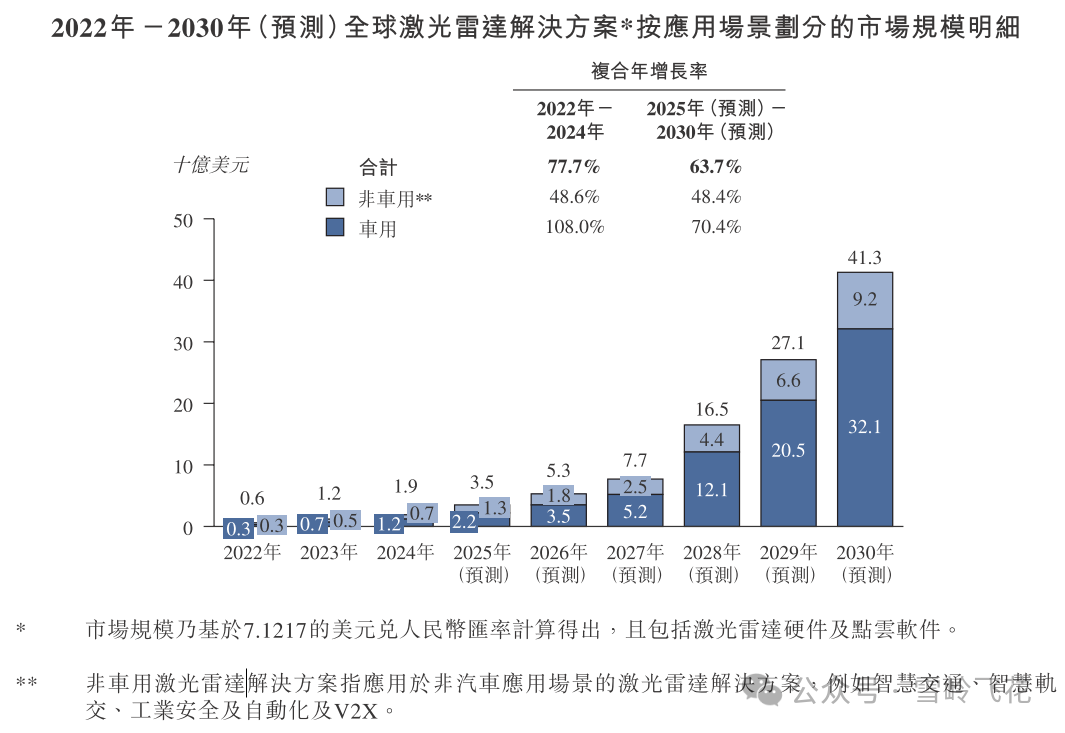

根据灼识咨询的统计,全球激光雷达市场规模于2024年已达19 亿美元,并预计将由2025 年的35亿美元增加至2030年的413亿美元,复合年增长率为63.7%。


数据来源:灼识咨询、国际汽车制造商协会(OICA)、中国汽车流通协会乘用车市场信息联席分会(CPCA),图达通招股书

伴随着市场规模的不断增加,激光雷达的技术革新层出不穷。新技术的不断应用,推动激光雷达产品的性能不断提升,体积逐渐缩小,价格持续降低。

以电光扫描为代表的纯固态激光扫描方案,由于扫描方案灵活、可以实现整机纯固态化、成本降低空间更大,未来在激光雷达的应用中,想象空间巨大。

据了解,使用阜时科技纯固态光扫描技术的激光雷达已经在开发中,将在2026年的年中,在智能割草机器人上正式量产。

一旦该技术成熟,纯固态方案将全面取代半固态方案,从而给激光雷达的产品形态带来巨大变化,对于整个激光雷达行业,也将产生深远影响。








文章转载自公众号:雪岭飞花

作者:雪岭飞花

原文链接:https://mp.weixin.qq.com/s/6YtALJUd8jOlMSczkTAfGg
