请教点亮IMX390需要设置的gpio，具体对应哪两个pin脚

已解决

szc2024-09-29

用户您好，请详细描述您所遇到的问题，详细的描述有助于帮助我们快速定位，解决问题~Thanks♪(･ω･)ﾉ

1. 硬件获取渠道及型号：

立昇智能科技提供的J5 SOM EDK

2. 系统镜像版本：

root@j5dvb:~# cat /etc/version

mipi@mipi debug 20231219-124328

3. 问题模块：

vpm

4. 问题描述：

请教点亮接入rx3的IMX390需要设置下面的两个gpio。这个具体对应哪两个pin脚呢？是摄像头软排线中的pin脚吗？

如果是接入rx0，需要设置哪两个gpio呢？

就是用例

/app/bin/vps/vpm/cfg/evm/sen_cimdma_pym2_1080p_imx390_gdc_nano 中

onimx390.sh 配置的gpio

cd /sys/class/gpio/

echo 481 > export

cd gpio481/

echo out > direction

echo 1 > value

cd /sys/class/gpio/

echo 482 > export

cd gpio482/

echo out > direction

echo 1 > value

6. log文件（目前暂不支持附件上传，请通过百度网盘上传后贴链接）：

底层软件

征程5

0/1000

费小财
Lv.5
这个gpio的pin脚是跟着硬件走的，你们有改硬件的吗还是说这个gpio不生效的？
2024-09-29
0
16
- szc回复费小财:
  没有修改硬件，gpio是生效的，可以点亮imx390摄像头。想知道gpio对应哪两个pin脚。rx0又是对应哪两个gpio。
  2024-09-29
  0
  回复
- 费小财回复szc:
  我这边也没看到原理图，看上去像是sensor的trigger pin跟err pin的
  2024-09-29
  0
  回复
- szc回复费小财:
  我没有J5的gpio手册，你有J5的gpio手册帮忙看下吗？如果连接serdes，需要配置serdes把gpio信号传给摄像头。
  2024-09-29
  0
  回复
- 费小财回复szc:
  你用的是什么转接板，或者接触器用的是啥
  2024-09-29
  0
  回复
- 费小财回复费小财:
  解串器用的是哪个的，还有就是连接的子板
  2024-09-29
  0
  回复
- szc回复费小财:

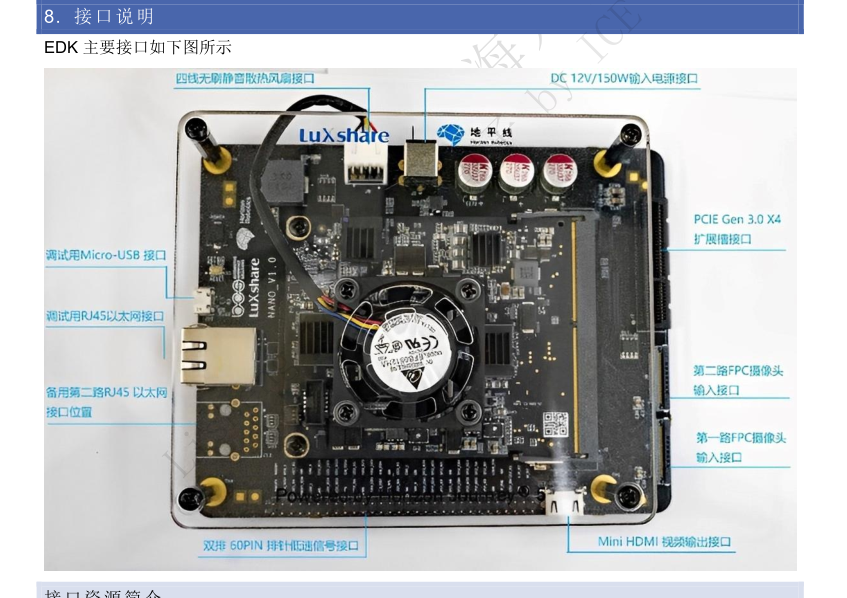

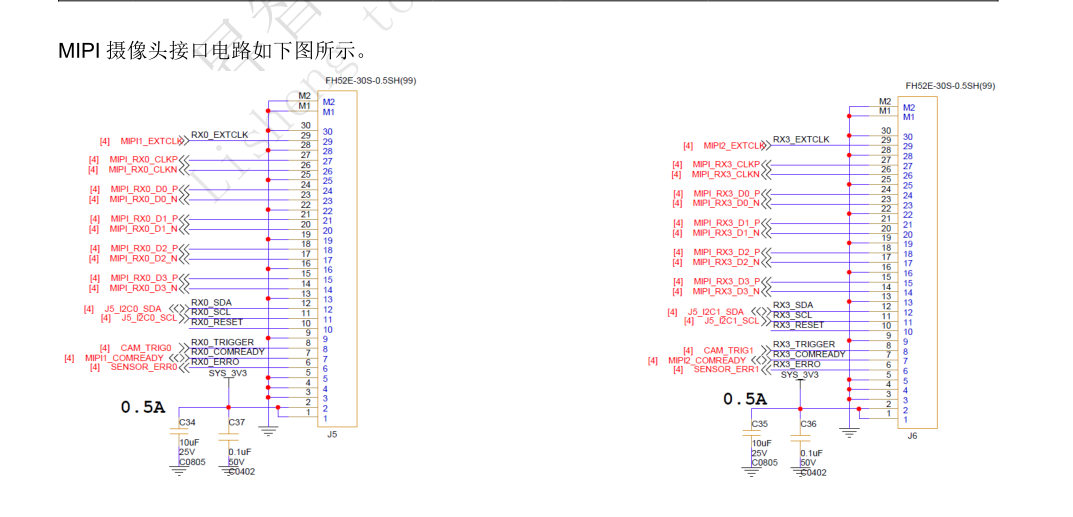

  你说的接触器是下面图中的内容吗？或者有查看方法吗
  2024-09-29
  0
  回复
- szc回复szc:
  2024-09-29
  0
  回复
- 费小财回复szc:

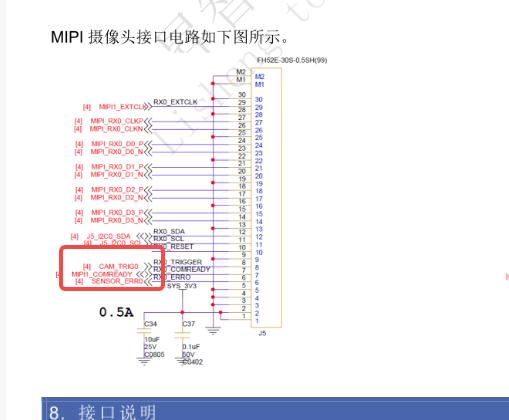

  就这2个gpio把
  2024-09-29
  0
  回复
- szc回复费小财:
  那就是trigger pin和err pin。你知道rx0对应的两个gpio编号是多少吗？用例中只有rx3的gpio。
  2024-09-29
  0
  回复
- 费小财回复szc:

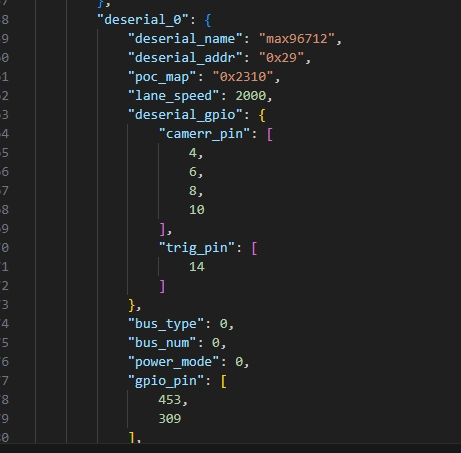

  这个是我们这边可以跑的配置文件
  你对着参考试试
  2024-09-29
  0
  回复
- szc回复费小财:
  这个看上去是解串器的gpio。不是soc的gpio。可以通过GPIO手册找到gpio481和gpio482的功能，再找rx0上对应功能的gpio
  2024-09-29
  0
  回复
- 费小财回复szc:
  这个是解串器连着主板的吧，主要没明确你需求的是哪个，我们用的时候是通过配置主板的gpio给接触器用于控制sensor的
  2024-09-29
  0
  回复
- szc回复费小财:
  其实我现在想知道的是rx0对应的两个gpio是什么。我也是想通过配置主板的gpio给接串器用于控制sensor，解串器不是maxin的，我会另外配置解串器接收主板的gpio信号，然后传给加串器连接摄像头的排线pin脚。
  2024-09-30
  0
  回复
- 只蓝片羽回复szc:
  您好: 此处所用的gpio号 481/482 对应的pin名称应该是 DVP_IN_VSYNC / DVP_IN_HSYNC，可以结合硬件原理图再次确认是否准确，谢谢~
  2024-09-30
  0
  回复
- 费小财回复szc:
  嗯，你看看上面的配置，如果是J5 一样的硬件的话，gpio的口是一致的，你可以先试试吧
  2024-09-30
  0
  回复
- szc回复费小财:
  修改r x 0配置文件如下，会有 [S0] hw drop frame的错误打印。

  [12027.041842] vps mipi_dev0 stl: fifo full check done
  [12027.041864] vps mipi_dev0 stl: start done
  [12027.146643] [S0]hw drop frame
  [12027.146651] [P0]pym_handle_interrupt: lost frame end!!!
  [12027.146671] [S0]dma reset done
  [12027.213307] [S0]hw drop frame
  [12027.213313] [P0]pym_handle_interrupt: lost frame end!!!
  [12027.213331] [S0]dma reset done
  [12027.279967] [S0]hw drop frame
  [12027.279973] [P0]pym_handle_interrupt: lost frame end!!!
  [12027.279990] [S0]dma reset done
  [12027.313304] [S0] sw frame timeout

  具体配置文件的修改： cim_config.json 通过pym0_en输出，
  cim_config.json 文件：
  {
  "pipeline0":{
  "cim": {
  "input": {
  "mipi": {
  "enable": 1,
  "width": 1921,
  "height": 1080,
  "format": 30,
  "vc_index": 0,
  "rx_index": 0,
  "channels": 1,
  "raw16_splict": 0,
  "dbg_clear": 0,
  "y_uv_swap": 0,
  "tag_enable": 0,
  "function": {
  "enable_frame_id": 1,
  "pack_mode": 0,
  "enable_bypass": 0,
  "enable_id_decoder": 0,
  "enable_pattern": 0,
  "hdr_mode": 0,
  "set_init_frame_id": 1,
  "set_bypass_channels": 1
  }
  }
  },

  "output": {
  "pym": {
  "pym0_en": 1,
  "pym1_en": 0
  },
  "isp0": {
  "isp_ch0": 0,
  "isp_ch1": 0,
  "isp_ch2": 0,
  "isp_ch3": 0
  },
  "isp1":{
  "isp_ch0": 0,
  "isp_ch1": 0,
  "isp_ch2": 0,
  "isp_ch3": 0
  }
  }
  }
  }
  }
  vpm_config.json

  {
  "pipeline0": {
  "pym": {
  "pym_config": {
  "pym_hw_id":0,
  "pym_mode": 4,
  "output_buf_num": 6,
  "time_out": 6000,
  "y_hor_coeff4": 0,
  "y_hor_coeff3": 1,
  "y_hor_coeff2": 1,
  "y_hor_coeff1": 0,
  "y_hor_coeff0": 0,
  "y_ver_coeff4": 0,
  "y_ver_coeff3": 1,
  "y_ver_coeff2": 1,
  "y_ver_coeff1": 0,
  "y_ver_coeff0": 0,
  "c_hor_coeff4": 0,
  "c_hor_coeff3": 1,
  "c_hor_coeff2": 1,
  "c_hor_coeff1": 0,
  "c_hor_coeff0": 0,
  "c_ver_coeff4": 0,
  "c_ver_coeff3": 1,
  "c_ver_coeff2": 1,
  "c_ver_coeff1": 0,
  "c_ver_coeff0": 0,
  "y_right_shift": 2,
  "c_right_shift": 2
  },
  "pym_ctrl": {
  "source_en": 1,
  "src_uv_bypass": 0,
  "src_in_width": 1921,
  "src_in_height": 1080,
  "src_in_stride_y": 1920,
  "src_in_stride_uv": 1920,
  "src_start_top": 0,
  "src_start_left": 0,
  "src_region_width": 1920,
  "src_region_height": 1080,
  "src_out_stride_y": 1920,
  "src_out_stride_uv": 1920,
  "suffix_hb_val": 68,
  "prefix_hb_val": 2,
  "suffix_vb_val": 20,
  "prefix_vb_val": 2,
  "pixel_num_before_sol": 16,
  "gs_max_layer_en": 5,
  "gs_en": 0,
  "gs_uv_bypass": 0,
  "gauss_info": [
  {
  "gs_start_top": 0,
  "gs_start_left": 0,
  "gs_region_width": 960,
  "gs_region_height": 512,
  "gs_stride_y": 960,
  "gs_stride_uv": 960
  },

  2024-09-30
  0
  回复
