J5+X8b isp寄存器设置不下去

已解决

Merlin一米阳光2024-01-19

176

用户您好，请详细描述您所遇到的问题，详细的描述有助于帮助我们快速定位，解决问题~Thanks♪(･ω･)ﾉ

1. 硬件获取渠道及型号：天准买的J5 tztek@TADC-D52

2. 系统镜像版本： rex@rex release 20230130-123734

3. 问题模块： camera效果参数编译问题

4. 问题描述：

x8b sensor 点亮，使用代码里自带的camera 效果库（x8b的库）文件，能正常显示出图。
从该路径 J5/hbre/camera/utility/sensor_calbration/ovx8b/x8bRGGB_pwl12_PH_Fov120，获取 x8b的效果参数（dynamic.json + static.json）

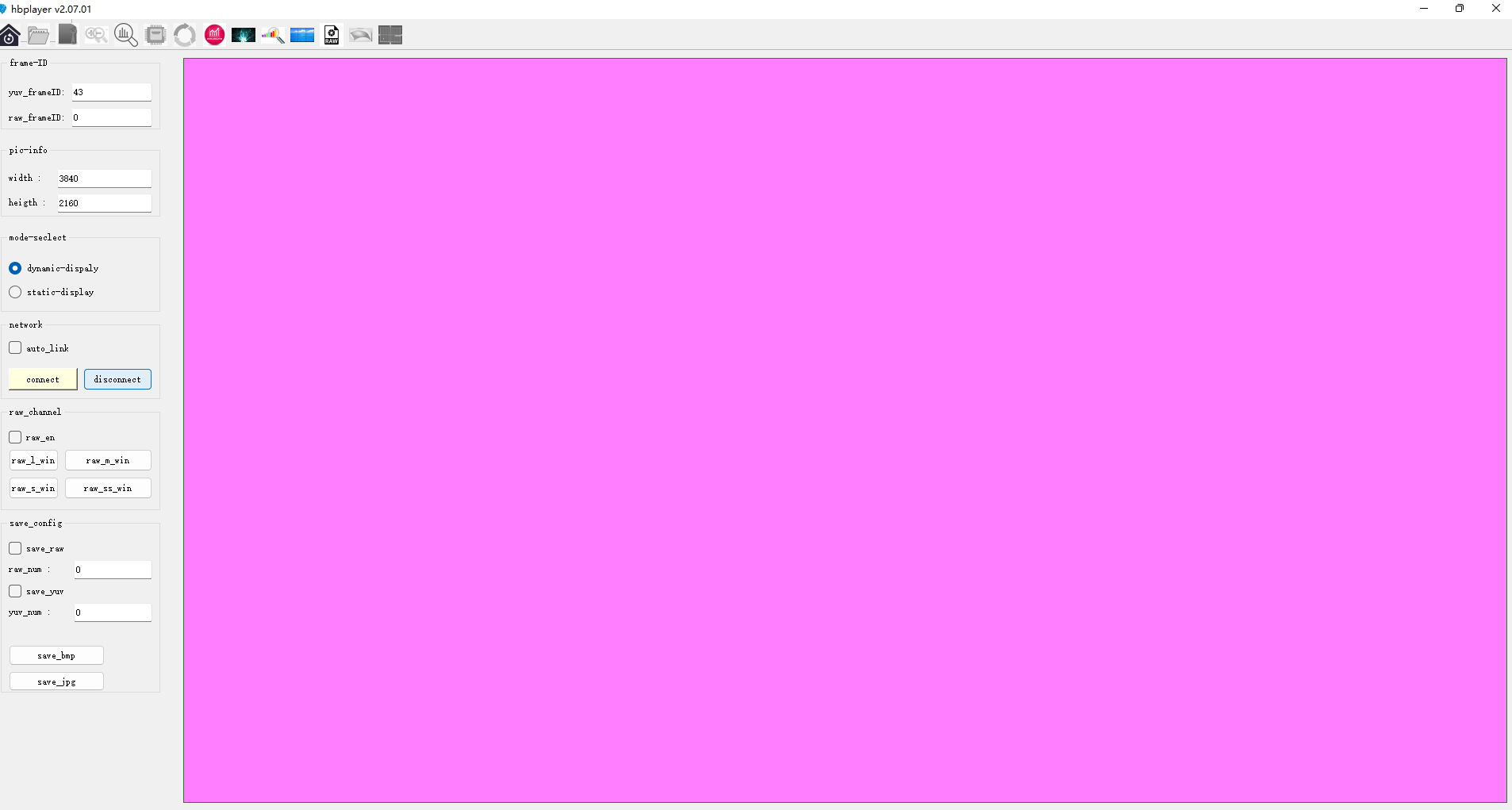

这两个文件放到 J5/hbre/libisp/j5/tuning/caldata/generate_lib 下编译，得到的新库，camera 效果显示异常，全是粉紫，见附件。

经排查，发现dynamic里面 custom setting 部分设置0xe040 寄存器值（57408, 2436966556）编译不进去或者编译出错。参数如下。这部分参数已经确认是对的。

{

"name": "CALIBRATION_CUSTOM_SETTINGS",

"width": 4,

"rows": 1,

"cols": 12,

"value": [

57368,

4294967295,

57408,

2436966556,

4294967295,

]

}

5. 问题分析：怀疑编译环境问题，或者摸个配置问题，请帮忙核查下，深度分析下，谢谢！

底层软件

征程5

0/1000

HongBinZhou
Lv.1
Merlin一米阳光你好：

vpm_config.json 这个文件中的
"sched_mode":2, // 改成 0
"isp_dma_output_format": 11, // 改成 9

按照上面说明的修改验证试试
2024-01-26
0
4
- Merlin一米阳光回复HongBinZhou:
  还是不行，一片粉色
  2024-01-29
  0
  回复
- HongBinZhou回复HongBinZhou:
  你 hbplayer 工具左上角的 init config 是怎么设置的？
  2024-01-29
  0
  回复
- HongBinZhou回复HongBinZhou:
  你之前说的 “在别的设备都能正常运行起来”，别的设备和有异常的设备，在x8b json的配置文件和hbplayer设置上有什么差异吗？
  2024-01-29
  0
  回复
- Merlin一米阳光回复HongBinZhou:
  “在别的设备都能正常运行起来” 这个请天准验的，我再跟他们确认下，谢谢！
  2024-01-30
  0
  回复
TROS.Enid
Lv.1

同学，请按下面的方法检查一下：

2024-01-25
0
3
- Merlin一米阳光回复TROS.Enid:
  目前排查，自带的库和编译的库，在别的设备都能正常运行起来。确认编译无问题，所以排除了编译环境的问题。。目前怀疑配置哪里不对。
  2024-01-26
  0
  回复
- Merlin一米阳光回复TROS.Enid:
  我贴出配置，请帮忙核查下，谢谢：
  2024-01-26
  0
  回复
- Merlin一米阳光回复TROS.Enid:
  我贴出相关配置，请帮忙查看下： 1. 启动命令： ./vcs_test -m 4 -v cfg/tuning/tuning_ovx8b96717Fov120_cim_isp0_4k/vpm_config.json -p 0 -c cfg/tuning/tuning_ovx8b96717Fov120_cim_isp0_4k/hb_j5dev.json -i 0 -h /system/etc/vio_tool/dump_config.json -s 2147483647 2. vpm_config.json pileline部分配置： "pipeline0": { "isp": { "hw_id":0, "ctx_id": 0, "sched_mode":2, "hdr_mode": 1, "width": 3840, "height": 2160, "frame_rate": 30, "input_crop_enable": 0, "input_crop_x": 0, "input_crop_y": 0, "input_crop_width": 0, "input_crop_height": 0, "output_crop_enable": 0, "output_crop_x": 0, "output_crop_y": 0, "output_crop_width": 0, "output_crop_height": 0, "isp_stream_output_format": 0, "isp_dma_output_format": 11, "calib_mode": 1, "calib_lname": "/userdata/demo_96717_9296/lib_ox08b40_pwl.so", "isp_algo_state": 1 }, 3. hb_j5dev.json { "config_number":1, "board_name":"j5dvb", "config_0":{ "comment": "ovx8b(kankan) rggb 3840x2160 pwl raw12 30fps on host0 max9296", "interface_type": "mipi", "deserial_num":1, "deserial_0":{ "deserial_name":"max9296", "deserial_addr":"0x4a", "bus_type":0, "bus_num":0, "power_mode":0, "gpio_pin":[455,454], "gpio_level":[0,0] }, "port_number":1, "port_0":{ "dev_port":0, "bus_type":0, "bus_num":0, "entry_num":0, "serial_addr":"0x40", "sensor_addr":"0x36", "sensor_name":"ovx8b", "reg_width":16, "extra_mode":1, "config_index":516, "sensor_mode":5, "fps":30, "resolution":2160, "deserial_index":0, "deserial_port":0, "data_path":"cfg/tuning/tuning_ovx8b96717Fov120_cim_isp0_4k/cim_config.json", "config_path":"cfg/tuning/tuning_ovx8b96717Fov120_cim_isp0_4k/hb_mipi_ox08b40_raw12_%dfps_%dP.json" } 4. hb_mipi_ox08b40_raw12_30fps_2160P.json { "mipi": { "base": { "lane": 4, "datatype":"0x2c", "mclk": 24, "mipiclk": 4800, "fps": 30, "width": 3840, "height": 2160, "linelenth": 4440, "framelenth": 3003, "settle": 40 }, "host": { "enable": 1, "hsa": 0, "hbp": 0, "hsd": 0, "vc_num": 1, "vc0_index": 0 }, "dev": { "enable": 1, "vpg": 0, "ipi_lines": 0 } } 5.
  2024-01-26
  0
  回复
TROS.Enid
Lv.1
分析中
2024-01-23
0
1
- TROS.Enid回复TROS.Enid:
  内部还在调查中，请耐心等待下，谢谢
  2024-01-25
  0
  回复
TROS.Enid
Lv.1
稍等内部确认中
2024-01-26
0
0
TROS.Enid
Lv.1
@Merlin一米阳光，请问，您的问题解决了吗？

2024-01-31
0
0
