实操以J5 OE1.1.60对应的docker为例

1. grid_sample算子功能解析

该段主要参考：https://blog.csdn.net/jameschen9051/article/details/124714759，**不想看理论可直接跳至第2节**

1.1 理论介绍

• input：输入特征图，可以是四维或者五维张量，本文主要以四维为例进行介绍，表示为 (N,C,Hin,Win) 。

• grid：采样网格，包含输出特征图的shape大小(Hout、Wout)，每个 网格值 通过变换对应到输入特征图的采样点位，当对应四维input时，其张量形式为(N,Hout,Wout,2)，其中最后一维大小必须为2，如果输入input为五维张量，那么最后一维大小必须为3。

  为什么最后一维必须为2或者3？因为grid的最后一个维度实际上代表一个坐标(x,y)或者(x,y,z)，对应到输入特征图的二维或三维特征图的坐标维度，x,y取值范围一般为[-1,1]，该范围映射到输入特征图的全图，一通操作变换后对应于输出图像上的一个像素点。

• mode：采样模式，可以是 'bilinear'（双线性插值）、 'nearest'（最近邻插值）、'bicubic' 双三次插值。。

• padding_mode：填充模式，用于处理采样时超出输入图像边界的情况，可以是 'zeros' 、 'border'、 'reflection'。

• align_corners：一个布尔值，用于指定特征图坐标与特征值对应方式，设定为TRUE时，特征值位于像素中心。
  总的说来，grid_sample 算子会根据给定的网格（grid）在输入图像上进行采样，然后根据选择的插值方法在采样点周围的像素上进行插值，最终生成输出图像。

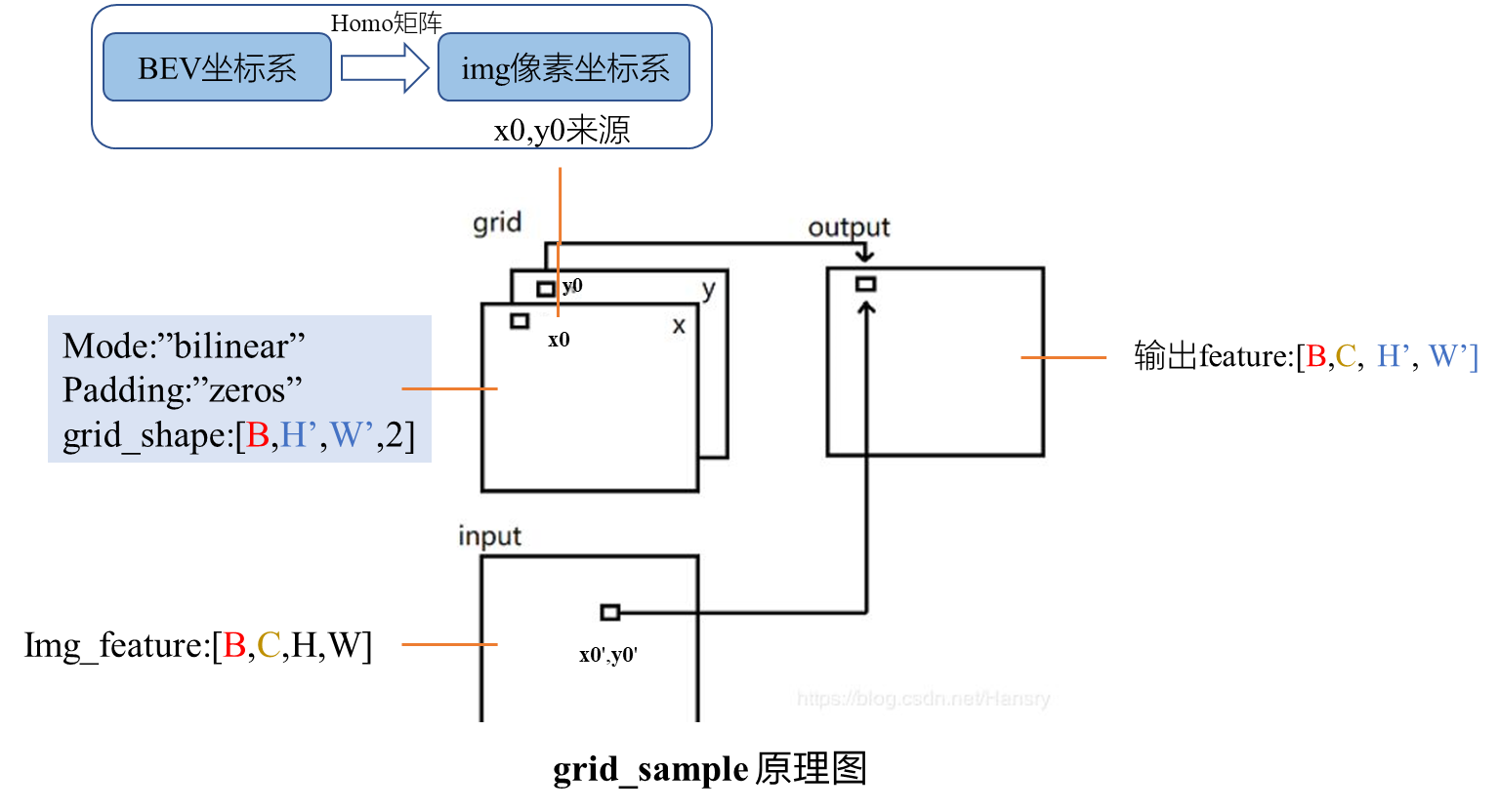

画一个在BEV方案中grid_sample原理图来帮助理解grid_sample怎么回事：

1.2 代码分析

首先根据input和grid设定，输出特征图tensor的shape为(N,C,H_out,W_out)，输出特征图上每一个cell上的值与grid最后一维(x,y)息息相关，那么如何计算输出tensor上每一个点的值？

首先，通过(x,y)找到输入特征图上的采样位置：由于x，y取值范围为[-1,1]，为了便于计算，先将x，y取值范围调整为[0,1]，方法是(x+1)/2，(y+1)/2。因此，将x，y映射为输入特征图的具体坐标位置：(w-1)(x+1)/2、(h-1)(y+1)/2。
将x，y映射到输入特征图实际坐标后，取该坐标附近四个角点特征值，通过四个特征值坐标与采样点坐标相对关系进行双线性插值，得到采样点的值。

注意：x，y映射后的坐标可能是输入特征图上任意位置。

基于上面的思路，可以进行一个简单的自定义实现。根据指定shape生成input和grid，之后取grid中的第一个位置中的x，y，根据x，y从input中通过双线性插值计算出output第一个位置的值。类比使用pytorch中的grid_sample算子生成output。

其它的看代码注释即可。

1.2.1 x,y取值范围[-1,1]

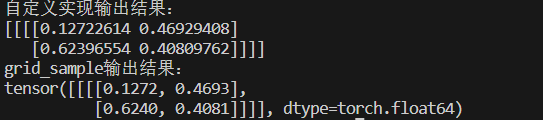

从输出结果上看，与pytorch基本一致。

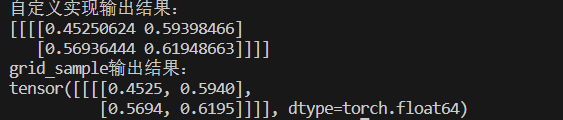

1.2.2 x,y取值范围超出[-1,1]

考虑到(x,y)取值范围可能越界，pytorch中的padding_mode设置就是对(x,y)落在输入特征图外边缘情况进行处理，一般设置'zero'，也就是对靠近输入特征图范围以外的采样点进行0填充，如果不进行处理显然会造成索引越界。要解决(x,y)越界问题，可以进行如下修改：

2. 使用grid_sample算子构建一个网络

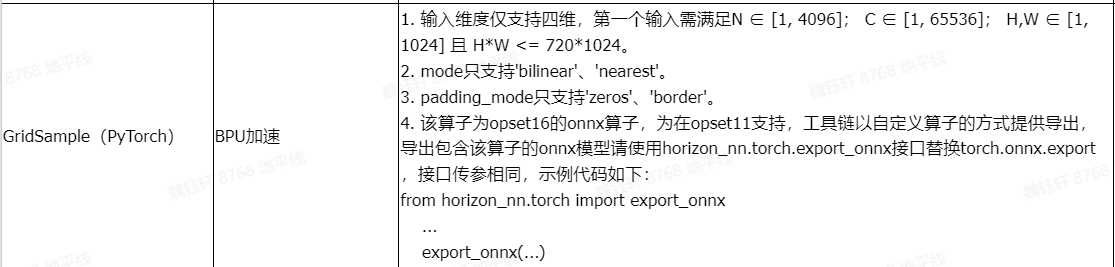

先看一下地平线提供的算子支持与约束列表：

据此，构建一个简单的网络，test.py代码如下：

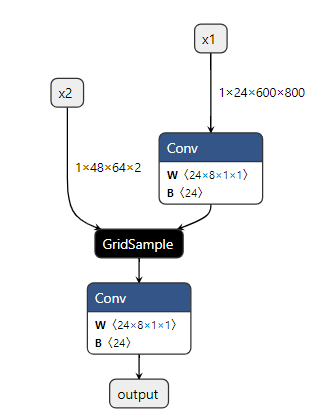

运行test.py，生成onnx模型，可视化结构如下图：

3. 走PTQ进行模型转换与编译

对应config.yaml文件：

使用的是OE1.1.60对应的docker

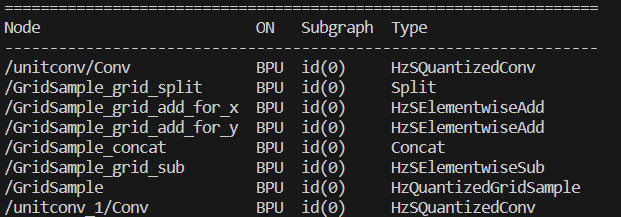

全一段，且都在BPU上

4. 走QAT进行模型转换与编译

对应的是plugin-fx，关于该部分基础解读可见另外一篇文章：https://blog.csdn.net/weixin_45377629/article/details/131354320

可运行代码如下：

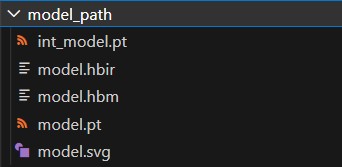

输出：

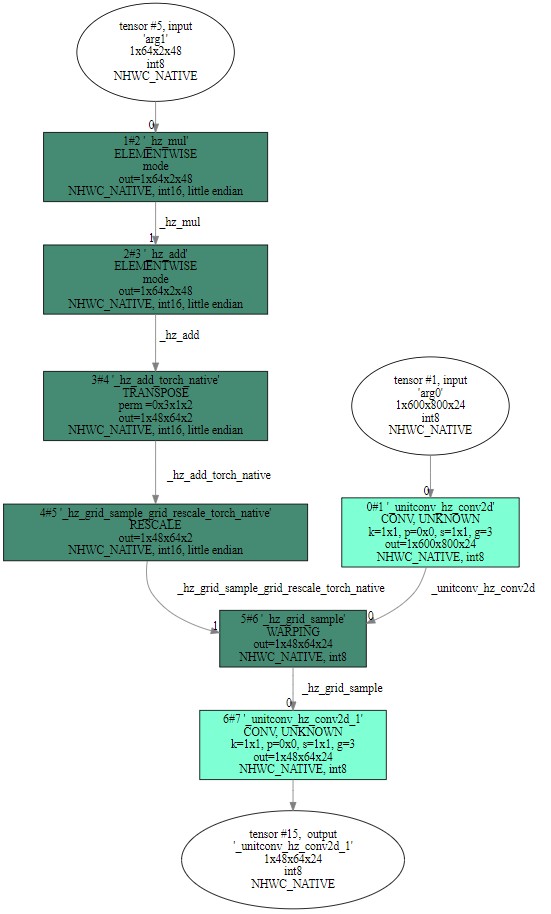

可视化效果：
