1 前言

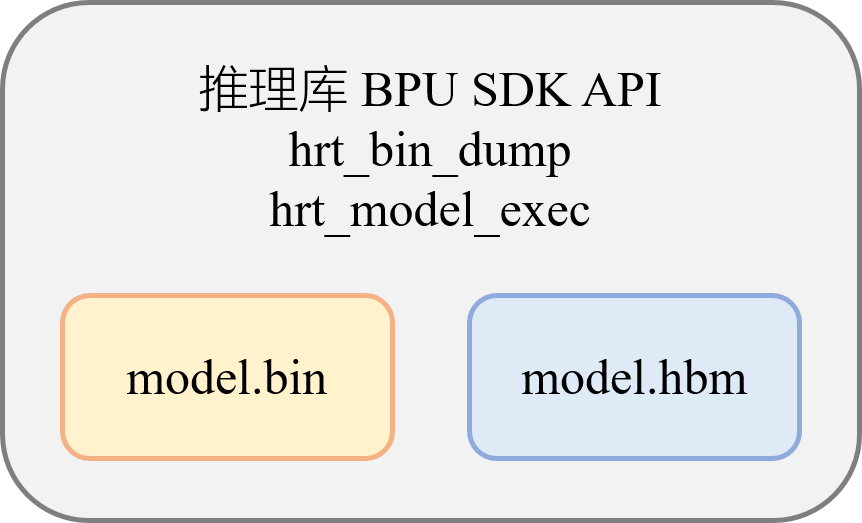

在完成模型的转换编译后，会得到可以在开发板上部署的模型文件，以bin或者hbm作为后缀名，区别在于：bin（Binary）模型是混合异构模型，可以同时包含CPU算子和BPU算子，而hbm（Horizon BPU Model）只含有BPU算子。这两种模型的板端部署方式没有区别，可以使用相同的推理库 BPU SDK API，也都支持hrt_bin_dump和hrt_model_exec工具对其进行分析。

2 示例介绍

OE包的ddk/samples/ai_toolchain/horizon_runtime_sample目录包含了板端部署的大量基础示例，code包含源码及编译相关文件，scrpit包含运行脚本及编译生成的可执行文件，预置了数据和相关模型，在开发板上运行script目录的脚本就可以执行对应的模型推理示例。
本文重点介绍的快速上手示例是00_quick_start，这个示例会运行mobilenetv1_224x224_nv12.bin分类模型，读取一张jpg图片进行一次前向推理，并在后处理中计算得到Top5的分类结果。

开发者在编写板端部署代码前，需要先熟悉地平线提供的板端部署API，这部分可以查看工具链手册的BPU SDK API章节，这个章节除了详细介绍API接口，还全面介绍了板端部署有关的数据类型、数据接口等信息，以及数据排布与对齐规则，错误码等等。您也可以一边阅读示例代码，一边翻看API手册进行学习。

3 程序结构

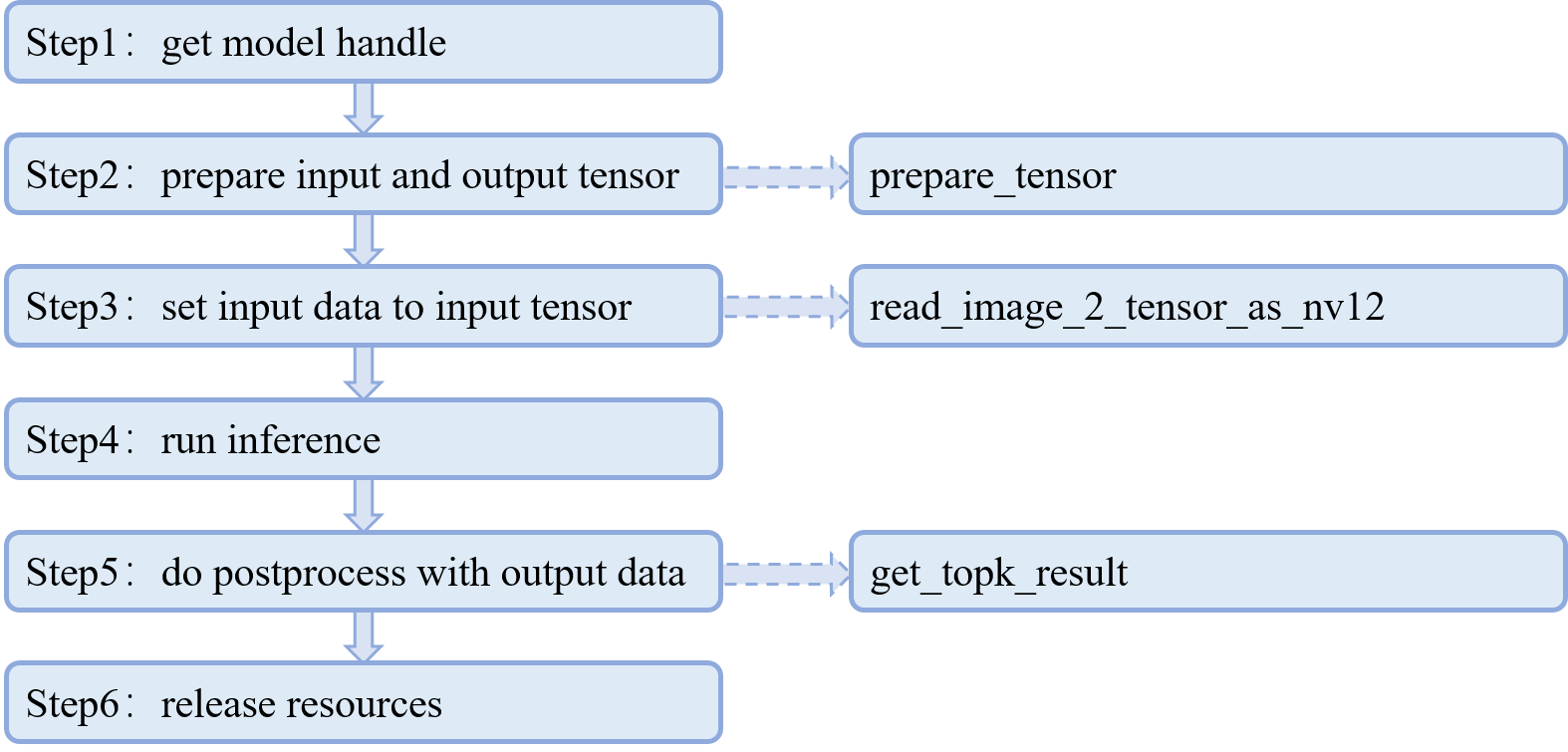

这张图展示了代码中main函数的六个主要步骤，实线箭头表示main函数的运行步骤，虚线箭头表示那个步骤需要调用的自定义函数，函数的具体实现在main函数之外。

4 代码解读

快速上手代码在OE开发包的路径为：
ddk/samples/ai_toolchain/horizon_runtime_sample/code/00_quick_start/src/run_mobileNetV1_224x224.cc

这里定义的字符串，代表板端运行脚本run_mobilenetV1.sh的命令行参数定义，即需要解析的输入参数，包括模型文件、图片文件，以及分类结果TopK的参数设置。

HB_CHECK_SUCCESS用于判断函数是否成功执行，参数value处填写执行的具体函数，函数返回值为0代表成功执行，执行失败则会返回错误码并在终端打印显示，用户可根据错误码对照工具链手册的5.2.5《错误码》章节查看报错原因，也可以使用hbDNNGetErrorDesc接口打印错误原因。

Classification() : class_name(0), id(0), score(0.0) {}
Classification(int id, float score, const char *class_name)
: id(id), score(score), class_name(class_name) {}
friend bool operator>(const Classification &lhs, const Classification &rhs) {
return (lhs.score > rhs.score);
}
~Classification() {}
} Classification;

Classificaton结构体主要定义了三个变量，分别是分类序号id，分类得分score，以及类别名class_name，会在后处理计算TopK的时候使用，友元函数重载的>运算符是为了配合TopK计算中优先级队列的优先级设置，后文分析TopK代码的时候会进行详细介绍。

接下来我们跳过函数声明，直接进入main函数。

// Init logging
google::InitGoogleLogging("");
google::SetStderrLogging(0);
google::SetVLOGLevel("*", 3);
FLAGS_colorlogtostderr = true;
FLAGS_minloglevel = google::INFO;
FLAGS_logtostderr = true;
hbPackedDNNHandle_t packed_dnn_handle;
hbDNNHandle_t dnn_handle;
const char **model_name_list;
auto modelFileName = FLAGS_model_file.c_str();
int model_count = 0;

这段代码使用了gflags的接口，解析脚本读取的文件信息并赋值给特定的变量。

Step1使用了三个API：从文件中初始化模型，获取模型的名称和数量，以及获取模型句柄。其中涉及到了“pack”的概念，这里做一个解释：工具链支持使用hb_pack工具将多个转换后bin模型整合成一个文件（使用细节可以查看工具链手册4.1.1.9《其他模型工具》），如果hbDNNInitializeFromFiles接口解析的是没有打包的单个模型，那么packed_dnn_handle指向的就是那一个模型，如果该接口解析的是打包了之后的整合模型，那么packed_dnn_handle会指向打包的多个模型，model_name_list列表也会包含所有的模型，model_count为所有模型的总数。

input_tensors和output_tensors是用vector定义的输入张量和输出张量，vector的数据类型是地平线封装的hbDNNTensor。input_count和output_count用于获取模型有多少个输入输出节点。之后进入Step2，调用hbDNNGetInputCount和hbDNNGetOutputCount接口，获取模型的输入输出节点数量，初始化input_count和output_count，再将输入张量input_tensors和输出张量output_tensors设定成对应的长度，用prepare_tensor函数进行内存空间的分配。接下来重点分析prepare_tensor函数（节选input部分）：

hbDNNTensor *input = input_tensor;
for (int i = 0; i < input_count; i++) {
HB_CHECK_SUCCESS(
hbDNNGetInputTensorProperties(&input[i].properties, dnn_handle, i),
"hbDNNGetInputTensorProperties failed");
int input_memSize = input[i].properties.alignedByteSize;
HB_CHECK_SUCCESS(hbSysAllocCachedMem(&input[i].sysMem[0], input_memSize),
"hbSysAllocCachedMem failed");
input[i].properties.alignedShape = input[i].properties.validShape;
const char *input_name;
HB_CHECK_SUCCESS(hbDNNGetInputName(&input_name, dnn_handle, i),
"hbDNNGetInputName failed");
VLOG(EXAMPLE_DEBUG) << "input[" << i << "] name is " << input_name;
}
//output
......
return 0;
}

prepare_tensor的主要作用是为输入输出张量分配合适的内存空间。如果模型有多个输入输出，则每个输入输出都会分配一次内存空间。hbDNNGetInputTensorProperties和hbDNNGetOutputTensorProperties用于从模型中解析输入输出张量的属性，input_memSize和output_memSize表示某个输入输出张量的对齐后的字节大小。
其中有一条语句：input[i].properties.alignedShape = input[i].properties.validShape; 用于让板端推理库自动对图像类型的输入数据做对齐（不包含featuremap类型）。关于为输入数据做对齐的具体方法，可以查看社区文章《在部署时为输入数据做padding》，具体的对齐规则解析可以查看《模型输入输出对齐规则解析》。模型的alignedShape和validShape可以在板端使用hrt_model_exec工具的model_info功能查看。
之后，使用hbSysAllocCachedMem接口分配带有缓存（Cache）的内存空间，有了缓存，CPU的读写效率会比不带缓存高很多。分配完内存空间后会打印当前输入输出节点的具体名称。
接下来回到主函数的Step3，在为输入输出张量分配完内存空间后，需要使用read_image_2_tensor_as_nv12函数将图像数据存放到输入张量对应的内存空间中。这个示例是从本地文件中读取rgb图像并转换成nv12作为模型的输入，如果处理视频通路输入的图像，可以参考全流程示例，即OE包的ddk/samples/ai_forward_view_sample，详细介绍可以查看社区文章《J5全流程示例解读》。
cv::Mat bgr_mat = cv::imread(image_file, cv::IMREAD_COLOR);
if (bgr_mat.empty()) {
VLOG(EXAMPLE_SYSTEM) << "image file not exist!";
return -1;
}
// resize
cv::Mat mat;
mat.create(input_h, input_w, bgr_mat.type());
cv::resize(bgr_mat, mat, mat.size(), 0, 0);
// convert to YUV420
if (input_h % 2 || input_w % 2) {
VLOG(EXAMPLE_SYSTEM) << "input img height and width must aligned by 2!";
return -1;
}
cv::Mat yuv_mat;
cv::cvtColor(mat, yuv_mat, cv::COLOR_BGR2YUV_I420);
uint8_t *nv12_data = yuv_mat.ptr<uint8_t>();
// copy y data
auto data = input->sysMem[0].virAddr;
int32_t y_size = input_h * input_w;
memcpy(reinterpret_cast<uint8_t *>(data), nv12_data, y_size);
// copy uv data
int32_t uv_height = input_h / 2;
int32_t uv_width = input_w / 2;
uint8_t *nv12 = reinterpret_cast<uint8_t *>(data) + y_size;
uint8_t *u_data = nv12_data + y_size;
uint8_t *v_data = u_data + uv_height * uv_width;
for (int32_t i = 0; i < uv_width * uv_height; i) {
if (u_data && v_data) {
*nv12 = *u_data;
*nv12 = *v_data++;
}
}
return 0;
}

read_image_2_tensor_as_nv12函数的输入参数中，image_file是输入图片，input_tensor是输入张量。用opencv的imread接口读取到的图片是bgr类型的数据，会先将其resize成模型需要的尺寸，并转换成yuv420（即nv12）格式，之后将yuv420的图片数据拷贝到输入张量的内存空间当中。

}

接下来是主函数的Step4，我们现在已经读取了模型，为输入输出张量分配了内存空间，并且将待推理的图像数据存放到了输入张量的内存空间中，马上就可以进行前向推理了。但是在正式调用hbDNNInfer接口执行推理前，还需要有一些准备工作，首先使用hbDNNTaskHandle_t接口创建一个新的推理任务，并将任务句柄task_handle初始化为空指针，再设置output指针指向输出张量。由于我们为输入张量分配的内存是带有缓存的，所以需要先将缓存数据更新到内存，确保BPU能读取正确的数据。初始化推理的控制参数之后，就可以使用hbDNNInfer接口执行前向推理了。task_handle是任务句柄，output是输出张量，input_tensors是输入张量，dnn_handle是模型句柄。infer_ctrl_param是推理任务的控制参数，可以设置当前任务运行在哪个BPU核上，也可以设置当前任务的优先级，可以使用HB_DNN_INITIALIZE_INFER_CTRL_PARAM进行默认的初始化设置，具体如下：

bpuCoreId = HB_BPU_CORE_ANY;
dspCoreId = HB_DSP_CORE_ANY;
priority = HB_DNN_PRIORITY_LOWEST;
customId = 0;
reserved1 = 0;
reserved2 = 0;

最后，hbDNNWaitTaskDone接口用于等待推理任务完成。

}

Step5是后处理的TopK计算。首先会定义一个名为top_k_cls的vector数组，这个数组的属性是Classification，也就是之前定义过的结构体，里面含有类的序号，分类得分，还有类的名字，这个vector数组用于存放TopK数量的信息，最后通过VLOG来打印结果。在执行TopK计算前，还需要将BPU输出数据从内存同步到缓存里，这样才能让CPU取到正确的数值。

我们仔细分析一下get_topk_result这个函数:

  1. 函数有三个输入，tensor是输出的张量，top_k_cls是刚才定义了的vector数组，top_k指top_k个最高的得分，在这个示例中top_k是5。

  2. 在这个函数的具体实现中，首先定义了一个优先级队列queue，这个优先级队列的元素比较方式是greater，意思是数值越小优先级越高。在使用这个queue之前，会先判断这个模型的输出数据是否需要做反量化，如果需要做反量化，还会判断是shift类型还是scale类型。

  3. 浮点数据score表示的就是某一个类别最后的得分。每得到一个score，就会将这个score对应的类别送入优先级队列queue，如果queue的元素数量超过top_k，到达了6个，就会让queue中优先级最高的类别出队，又因为这个优先级队列数值最小的类优先级最高，所以出队的一定是这6个类中得分最低的类。这样循环完一整轮之后，优先级队列queue就只会剩下5个得分最高的类了。

  4. 最后再把queue里的数据存放到vector数组top_k_cls中进行打印，完成整个TopK的后处理逻辑。

主函数中的最后一步Step6，就是一些收尾工作，依次释放任务句柄，释放输入输出申请的内存空间，最后释放模型句柄。到这里，整个快速上手的代码就解读完成了。

5 板端运行

00_quick_start这个示例有两种运行方式，第一种是在x86端使用模拟器运行，第二种是在板端实际运行，接下来以j5芯片为例进行介绍，xj3的步骤类似。

  1. x86端模拟运行的方法是：先运行code文件夹下的build_x86.sh脚本，脚本执行完毕后会在j5文件夹下生成可执行文件及相关依赖，之后我们进入j5/script_x86/00_quick_start目录，运行run_mobilenetV1.sh脚本，即可以x86模拟器的方式运行该示例，执行模型的前向推理并打印Top5分类结果。

  2. 板端运行的具体方法是：先运行code文件夹下的build_j5.sh脚本，脚本执行完毕后会在j5文件夹下生成文件及相关依赖，我们将整个j5文件夹复制到板端，再进入j5/script/00_quick_start目录，运行run_mobilenetV1.sh脚本，即可在开发板上运行快速上手示例了。

这个快速上手示例在J5开发板上运行的终端打印信息如下：

可以看到，程序成功调用模型执行了一帧推理，并打印了Top5分类结果。
希望本文能帮您快速上手模型的板端推理。
