专栏底层软件ovx3c不能出图

ovx3c不能出图

已解决
anshi2023-07-03
196
3

用户您好，请详细描述您所遇到的问题。

1.硬件获取渠道：

2.当前系统镜像版本：

3.当前天工开物版本：

4.问题定位：

使用96717+9296点亮x3c的摄像头，运行tunning_tool报错

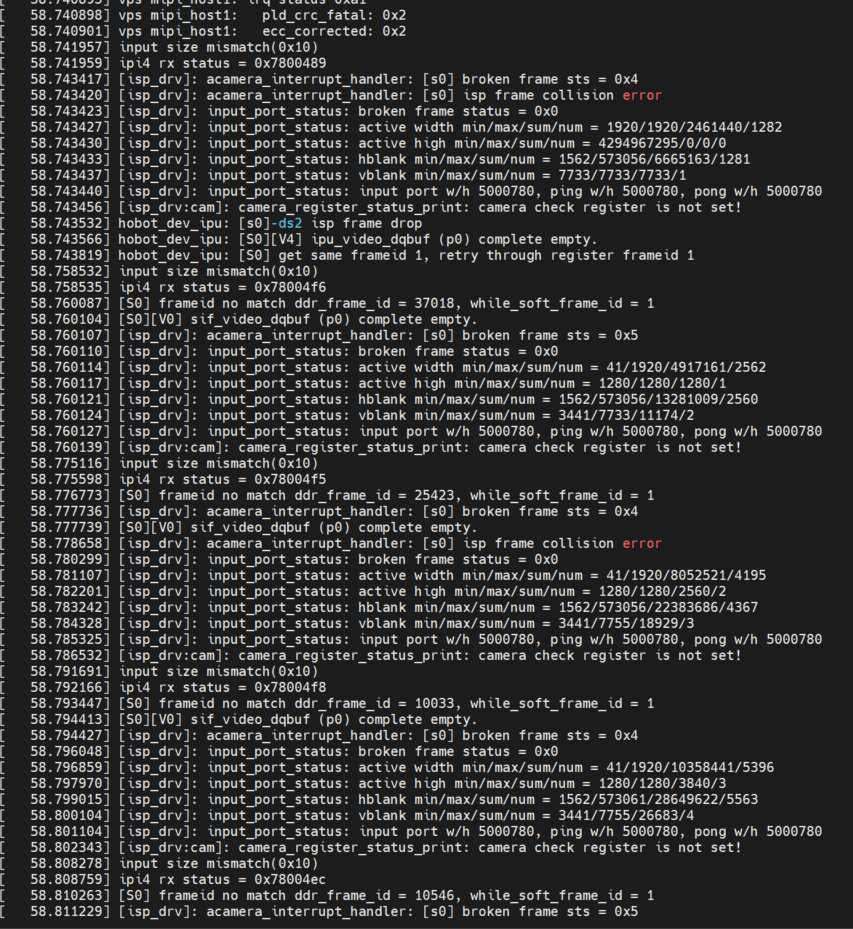

串口log

dmesg.log和配置在附件

附件:
底层软件
评论2
0/1000
  • anshi
    Lv.1

    input size mismatch：

    1. VIO配置文件中的图像尺寸的配置，跟sif模块实际接收到的尺寸不一致

    2. MIPI速率设置错误

    2023-07-10
    0
    1
    • anshi回复anshi:

      1.程序运行前，打开debug信息

      2.运行程序，待程序完全启动后，运行如下命令获取寄存器dump，dump值会输出到串口

      3.查看SIF_MIPI_RX_STATUSx寄存器数值，高低16位分别表示实际收到的宽、高，其中需要注意mipi的RX0 对应SIF_MIPI_RX_STATUS0-SIF_MIPI_RX_STATUS3，mipi的RX1对应SIF_MIPI_RX_STATUS4-SIF_MIPI_RX_STATUS7，mipi的RX2对应SIF_MIPI_RX_STATUS8-SIF_MIPI_RX_STATUS9，如果对应的value都没有数据，则表示sensor是没有发数据过来

      0x7a4 – 1956

      0x443 – 1092（宽度是实际寄存器值再加上1）

      2023-07-11
      0
  • anshi
    Lv.1
    有irq status、phy_fatal就是mipi phy检测总线信号异常：settle/mipiclk
    2023-07-10
    0
    0
